绥化市第一中学2021-2022学年高二上学期期末考试

物理试题

考试时间90分钟

一、选择题（1—8题为单项选择，每题4分；9—13题为多项选择，全对的每个记4分，选对但不全的每个记2分，错选或不选的记0分，共52分）

1. 用比值法定义物理量是物理学中常用方法，下列四个物理量，其中属于比值法定义的物理量是：

A. 加速度 B. 电流

C. 电场强度 D. 磁感强度

2. 两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的

A. 轨道半径减小，角速度增大

B. 轨道半径减小，角速度减小

C. 轨道半径增大，角速度增大

D. 轨道半径增大，角速度减小

3. 如图中a、b、c是匀强电场中同一平面上的三个点，各点的电势分别是φa=5V，φb=2V，φc=4V，则在下列各示意图中能表示该电场强度方向的是（　　）

A.  B.

C.  D.

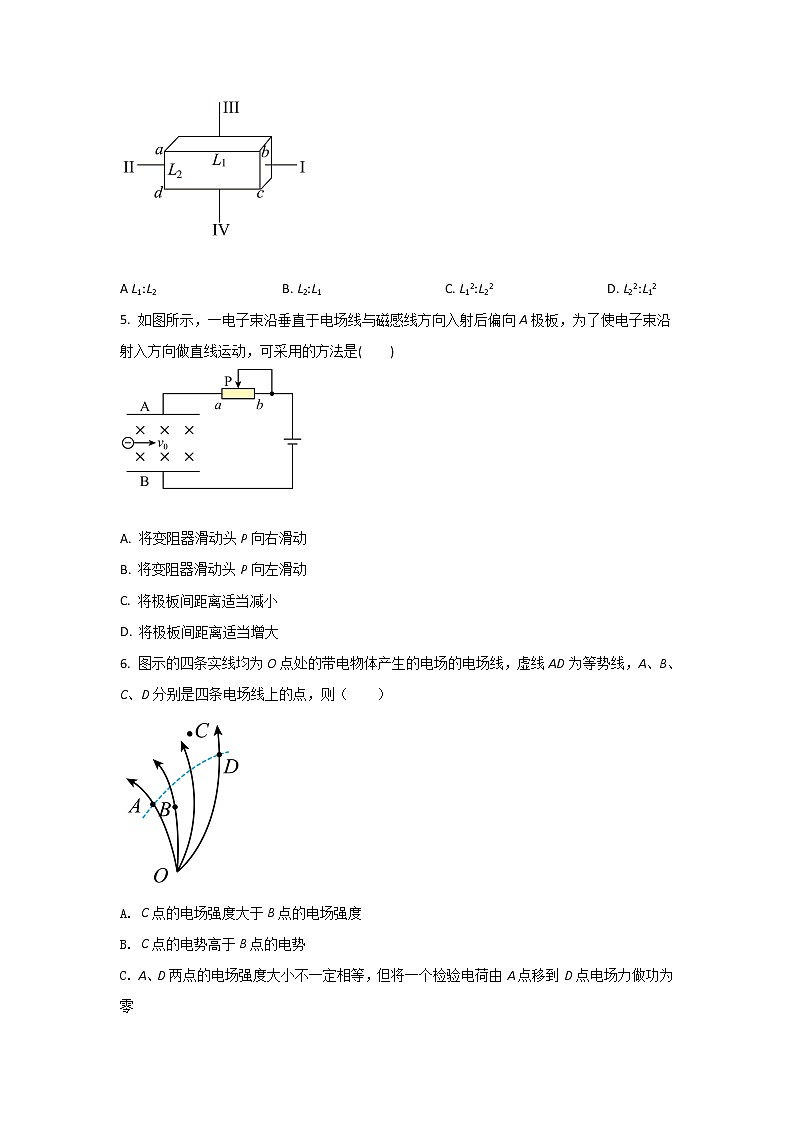

4. 如图所示，均匀长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2。当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1:R2为（    ）

A L1:L2 B. L2:L1 C. L12:L22 D. L22:L12

5. 如图所示，一电子束沿垂直于电场线与磁感线方向入射后偏向A极板，为了使电子束沿射入方向做直线运动，可采用的方法是(　　)

A. 将变阻器滑动头P向右滑动

B. 将变阻器滑动头P向左滑动

C. 将极板间距离适当减小

D. 将极板间距离适当增大

6. 图示的四条实线均为O点处的带电物体产生的电场的电场线，虚线AD为等势线，A、B、C、D分别是四条电场线上的点，则（　　）

A. C点的电场强度大于B点的电场强度

B. C点的电势高于B点的电势

C. A、D两点的电场强度大小不一定相等，但将一个检验电荷由A点移到D点电场力做功为零

D. 将一个正电荷由A点移到B点电场力做正功，将一个负电荷由D点移到C点电场力做负功

7. 下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是

A.  B.

C.  D.

8. 如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同方向射入磁场。若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上。不计重力及带电粒子之间的相互作用。则v2∶v1为（　　）

A. ∶2 B.  ∶1 C.  ∶1 D. 3∶

9. 质量为m的金属导体棒置于倾角为的导轨上，棒与导轨间的动摩擦因数为，当导体棒通以垂直纸面向里的电流时，恰好能在导轨上静止。如图所示的四个侧视图中，标出了四种匀强磁场方向，其中棒与导轨间的摩擦力可能为零的是（　　）

A.  B.

C.  D.

10. 如图所示，a为带正电的小物块，b是一不带电的绝缘物块（设a、b间无电荷转移），a、b叠放于粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场，现用水平恒力F拉b物块，使a、b一起无相对滑动地向左加速运动，在加速运动阶段（　　）

A. a对b的压力不变

B. a对b的压力变大

C. a、b物块间的摩擦力变小

D. a、b物块间的摩擦力变大

11. 如图所示，匀强电场中有一个以为圆心，半径为的圆，电场方向与圆所在平面平行，A、两点电势差为，一带正电的粒子在该电场中运动，经过A、两点时速度方向沿圆的切线，速度大小均为，粒子重力不计，则（    ）

A. 粒子在A、间是做圆周运动

B. 粒子从A到的运动过程中，动能先减小后增大

C. 匀强电场的电场强度

D. 圆周上电势最高的点与点的电势差为

12. 如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0=r，滑动变阻器的最大阻值是3r。当滑动变阻器的滑片P由b端向a端滑动时，下列说法中正确的是（　　）

A. 路端电压变大

B. 电源的输出功率先变大后变小

C. 滑动变阻器消耗功率变小

D. 定值电阻R0上消耗的功率变小

13. 如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值.静止的带电粒子带电荷量为＋q，质量为m（不计重力），从点P经电场加速后，从小孔Q进入N板右侧的匀强磁场区域，磁感应强度大小为B，方向垂直于纸面向外，CD为磁场边界上的一绝缘板，它与N板的夹角为＝30°，孔Q到板的下端C的距离为L，当M、N两板间电压取最大值时，粒子恰垂直打在CD板上，则（　　）

A. 两板间电压的最大值Um＝

B. CD板上可能被粒子打中区域的长度S＝

C. 粒子在磁场中运动的最长时间tm＝

D. 能打到N板上的粒子的最大动能为

二、填空题（毎空2分，共14分）

14. 把一量程6mA、内阻100的电流表改装成欧姆表，线路如图所示，现备有如下器材：A．电源E=3V（内阻不计）；B．变阻器0～100；C．变阻器0～500；D．红表笔；E．黑表笔；

（1）变阻器选用_________。

（2）若进一步改装成多用电表，则电表的红表笔接_________端（填“M”或“N”）。

（3）电流表2mA刻度处换成电阻刻度，其电阻值应为_________。

（4）欧姆表使用一段时间后，电池的电动势不变、内阻变大，但此表仍能调零，R测量结果与原结果相比将_______（填“变大”、“变小”或“不变”）。

15. 小明同学设计了如图甲所示的电路测电源电动势E及电阻R1和的阻值实验器材有：待测电源不计内阻，待测电阻R1，待测电阻，电流表量程为0.6A，内阻不计，电阻箱，单刀单掷开关，单刀双掷开关，导线若干．

先测电阻R1的阻值闭合，将切换到a，调节电阻箱R1，读出其示数和对应的电流表示数I，将切换到b，调节电阻箱R，使电流表示数仍为I，读出此时电阻箱的示数则电阻的表达式为=_____．

小明同学已经测得电阻，继续测电源电动势E和电阻的阻值他的做法是：闭合，将切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图乙所示的图线，则电源电动势E=______V，电阻=_______Ω

三、计算题（本题3小题，16题10分，17题12分，18题12分，共34分）

16. 如图所示，M为一线圈电阻的电动机，R=24，电源电动势E=40V。当S断开时，电流表的示数I1=1.6A，当S闭合时，电流表的示数为I2=4.0A，电表内阻不计。求：

（1）电源内阻r0；

（2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率；

（3）开关S闭合时电源输出功率和电源的效率。

17. 如图所示，光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心，两金属轨道之间的宽度为0.5m，匀强磁场方向如图所示，磁感应强度的大小为0.5T，质量为0.05kg、长为0.5m的金属细杆置于金属轨道上的M点。当在金属细杆内通以电流强度为2A的恒定电流时，金属细杆可以沿杆向右由静止开始运动。已知MN=3m，圆轨道的半径R=1m，求：

（1）金属细杆开始运动时加速度大小；

（2）金属细杆运动到最高点P点时对每一条轨道的压力大小。

18. 如图所示，半径为R的圆与正方形abcd相内切，在ab、dc边放置两带电平行金属板，在板间形成匀强电场，且在圆内有垂直纸面向里的匀强磁场．一质量为m、带电荷量为+q的粒子从ad边中点O1沿O1O方向以速度v0射入，恰沿直线通过圆形磁场区域，并从bc边中点O2飞出．若撤去磁场而保留电场，粒子仍从O1点以相同速度射入，则粒子恰好打到某极板边缘．不计粒子重力．

（1）求两极板间电压U的大小

（2）若撤去电场而保留磁场，粒子从O1点以不同速度射入，要使粒子能打到极板上，求粒子入射速度的范围．


答案

1-5.DDDCD 6-8.CBC 9.ACD 10.BC 11.BD 12.AD 13.BCD

14.

①. C    ②. N    ③. 1000    ④. 不变

15. ①.     ②. 1.5    ③. 1.0

16. （1）；（2）2.5W，87.5W；（3）144W，90%

17. （1）根据牛顿第二定律得：金属细杆开始运动时的加速度大小为：

a=m/s2=10m/s2

（2）设金属细杆运动到P点时的速度大小为v，从M到P过程，由动能定理得

-2mgR+3BILR=

在最高点由牛顿第二定律得

mg+N=

得

N=0.5N

18. （1）无磁场时，粒子在电场中做类平抛运动，根据类平抛运动的规律有：

，，

解得：

（2）由于粒子开始时在电磁场中沿直线通过，则有：

撤去电场保留磁场粒子将向上偏转，若打到a点，如图甲图：

由几何关系有：

由洛伦兹力提供向心力有：

解得：

若打到b点，如图乙所示：

由几何关系有：

由洛伦兹力提供向心力有：

解得：

故
