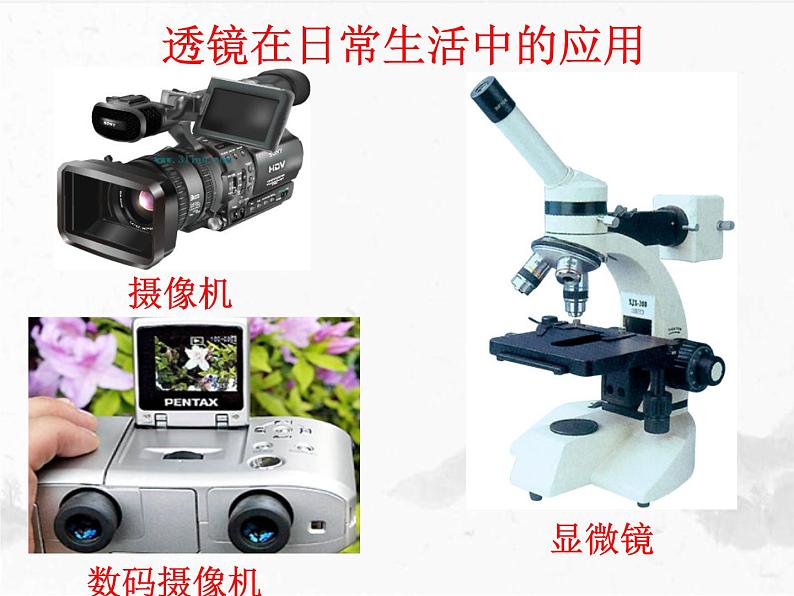

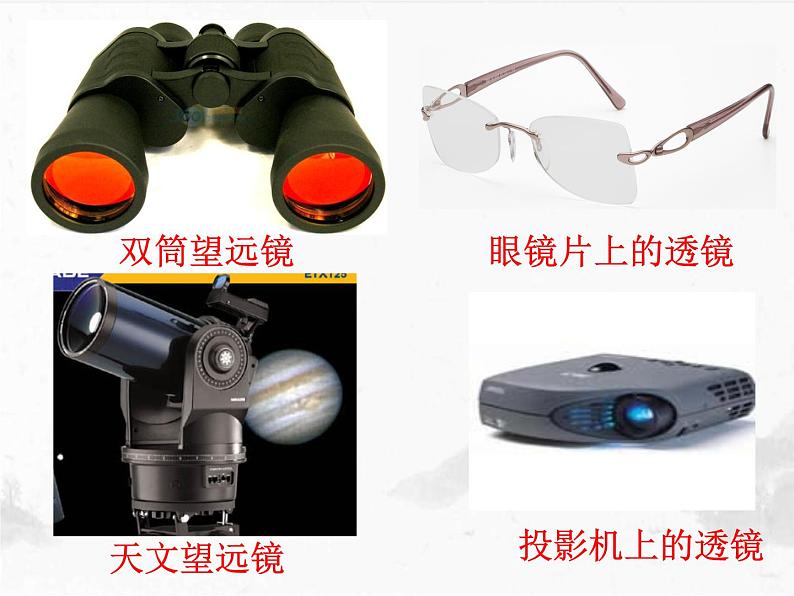

透镜在日常生活中的应用

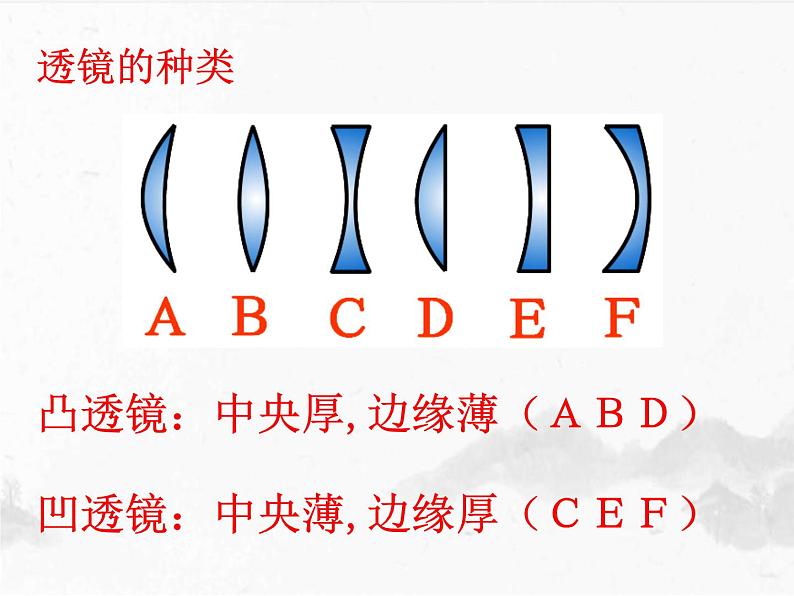

凸透镜：中央厚,边缘薄（ＡＢＤ）
凹透镜：中央薄,边缘厚（ＣＥＦ）

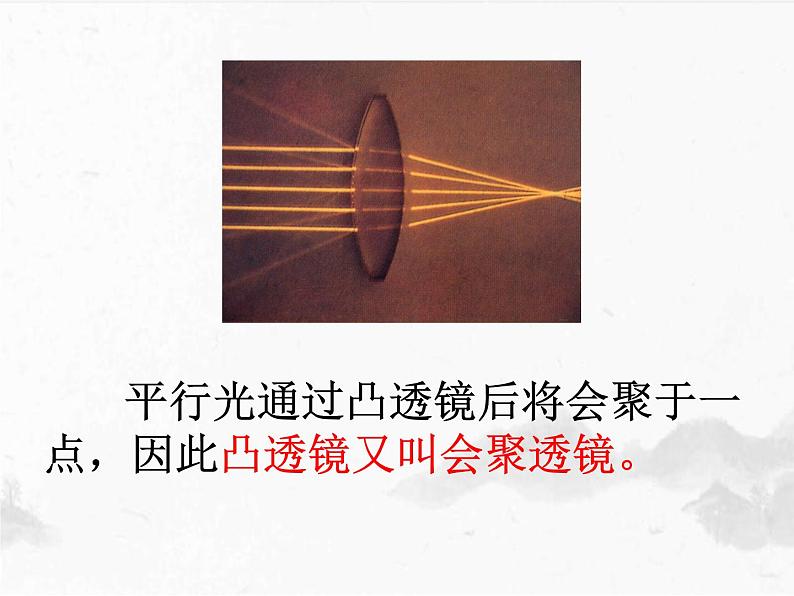

　 平行光通过凸透镜后将会聚于一点，因此凸透镜又叫会聚透镜。

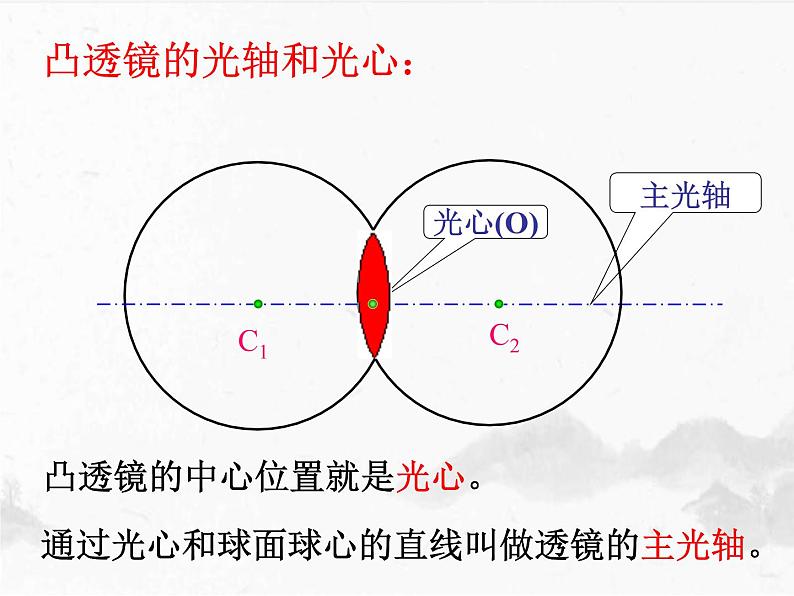

通过光心和球面球心的直线叫做透镜的主光轴。
凸透镜的中心位置就是光心。

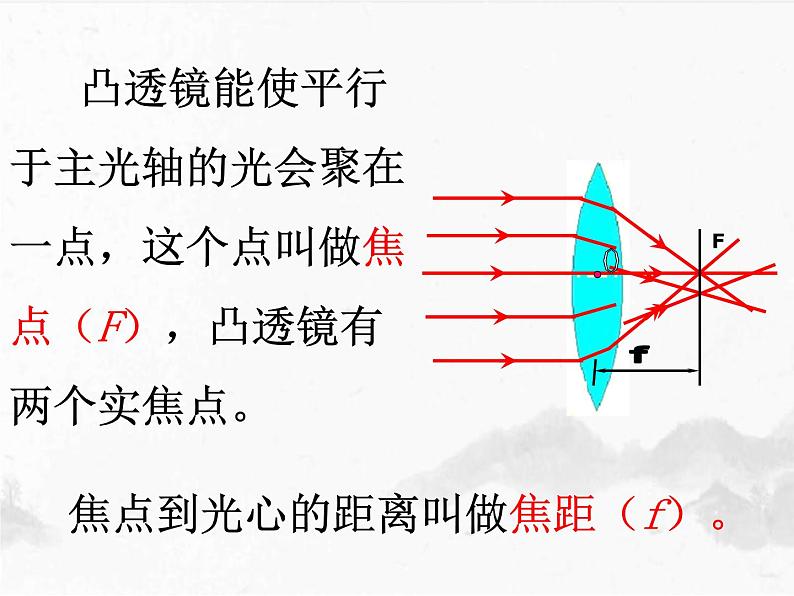

　　凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点（F），凸透镜有两个实焦点。
焦点到光心的距离叫做焦距（f）。

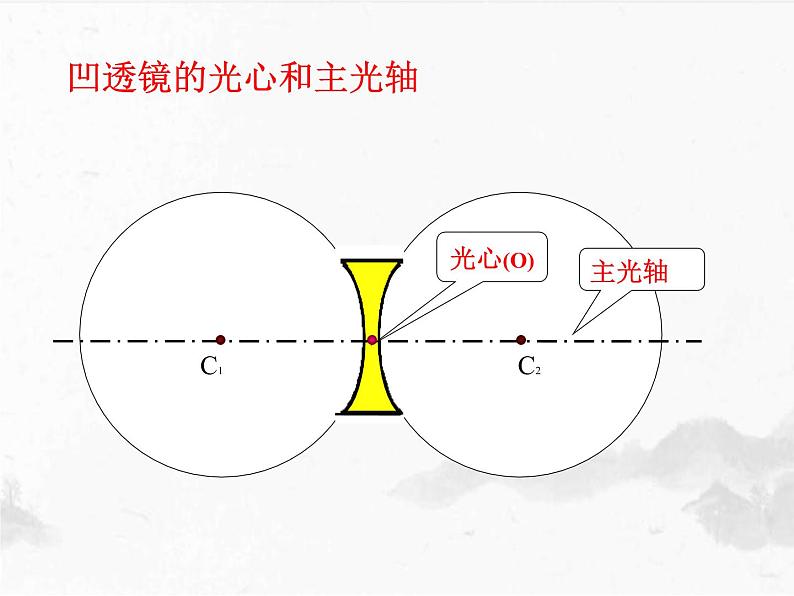

　　凹透镜对平行于主光轴的光线有发散的作用，所以凹透镜又叫发散透镜。
（1）在阳光下固定一凸透镜，让阳光垂直照射凸透镜；（2）在凸透镜后面放一白纸，前后移动白纸，直到在白纸上得到一个最小最亮的光斑（即焦点）为止固定白纸位置；（3）用刻度尺测出凸透镜和白纸的距离即是凸透镜的焦距．
1、 通过光心的光线 传播方向不改变。(过光心方向不变)
2、平行于主光轴的光线经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散的折射光线的反向延长线通过虚焦点。（平行光过焦点）
3、经过凸透镜焦点的光线折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。（过焦点变平行光）
美丽、迷人的照片是怎样来的？
照相机镜头是凸透镜，凸透镜成像有什么规律？
1.像的大小可能和什么有关? 2.像的倒正可能和什么有关? 3.像的虚实可能和什么有关? ……
猜想与假设：凸透镜的成像情况可能与物体离凸透镜光心的距离即物距(合理即可)有关。
调节烛焰、透镜、光屏的中心，使它们在同一高度上,目的是使像成在光屏的中央。
当u>2f时，成倒立、缩小的实像。
当f当u＜f时，成正立、放大的虚像。
u>2f f利用通过凸透镜的三条特殊光线
u=2f v=2f 倒立等大实像
f2f 倒立放大实像
知识拓展(1)像的虚实：当物体放在_______________时，凸透镜成实像；当物体放在________________时，凸透镜成虚像。______点是成实像和虚像的分界点。(2)像的大小：当物体放在_______________时，凸透镜成的像是缩小的实像。当物体放在________________________时，凸透镜成的像是放大的实像。成实像时，____________点是成放大像和缩小像的分界点，凸透镜所成的像________(选填“有”或“没有”)缩小的虚像。
1倍焦距和2倍焦距之间
(3)像的正倒：凡是实像都是______(选填“正立”或“倒立”)的，且在光屏上______(选填“能”或“不能”)呈现；凡是虚像都是______(选填“正立”或“倒立”)的，且在光屏上______(选填“能”或“不能”)呈现；成实像时，像和物在凸透镜的______(选填“同侧”或“异侧”)；成虚像时，像和物在凸透镜的______(选填“同侧”或“异侧”)。(4)当物体逐渐向凸透镜移近时，物体所成的实像逐渐______，且像离凸透镜的距离逐渐______(选填“变大”或“变小”)。
1.实像总是倒立的，且像物异侧；虚像是正立的，且像物同侧。2.物距变小，像距变大，像也变大．物距变大，像距变小，像也变小．3.无论是实像还是虚像，物体越靠近焦点，像越大。
凸透镜成像动态变化规律总结
当透镜被遮拦一半和大半部分是图像会怎么样？
图像形状没有改变，但光的强度随遮拦的部分增多而变暗
思考：如果投影仪的镜头上面落了一只昆虫，则在屏幕上面会不会出现一只昆虫的像？
此实验中无论怎样移动光屏都得不到像的原因是：
得到残缺的像的原因是：
此实验要改变物距,重做几次的目的是:
烛焰、凸透镜、光屏三者中心不在同一高度。
物体到凸透镜的距离U小于或等于焦距f(U≤f)。
