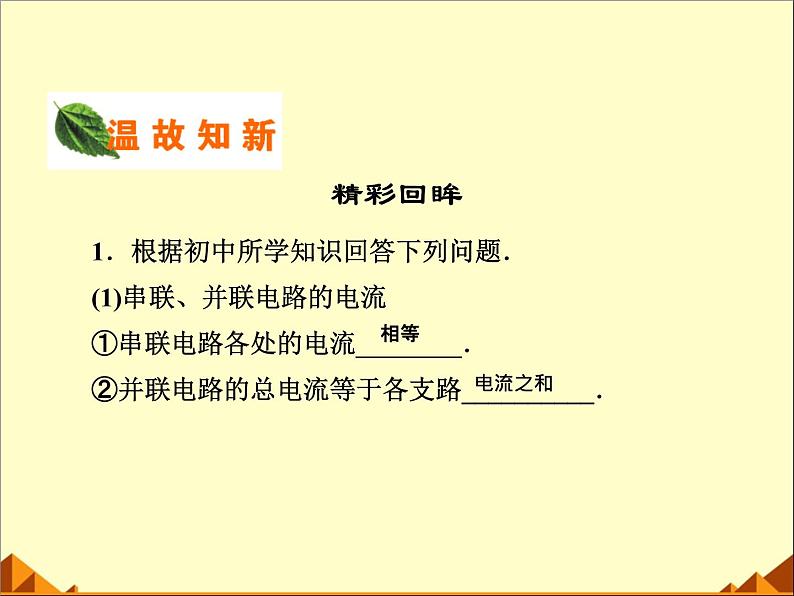

1．根据初中所学知识回答下列问题．(1)串联、并联电路的电流①串联电路各处的电流________．②并联电路的总电流等于各支路__________．

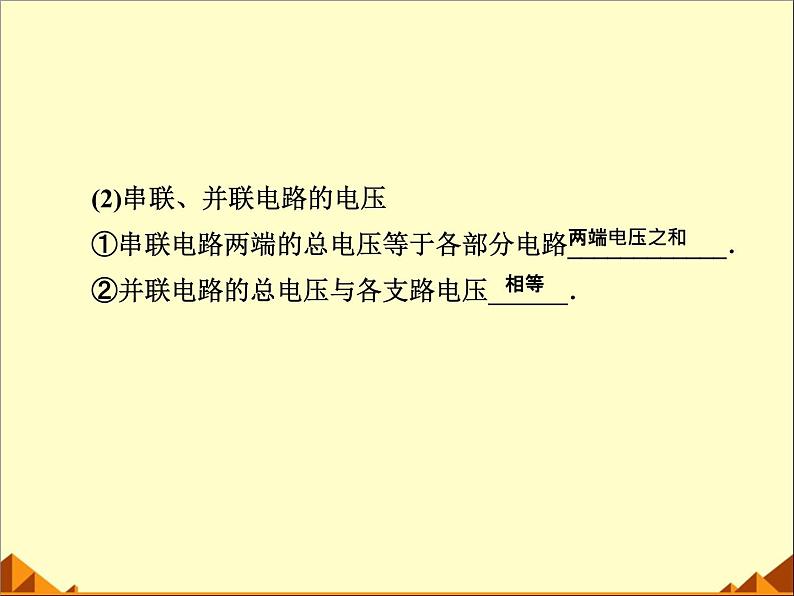

(2)串联、并联电路的电压①串联电路两端的总电压等于各部分电路____________．②并联电路的总电压与各支路电压______．

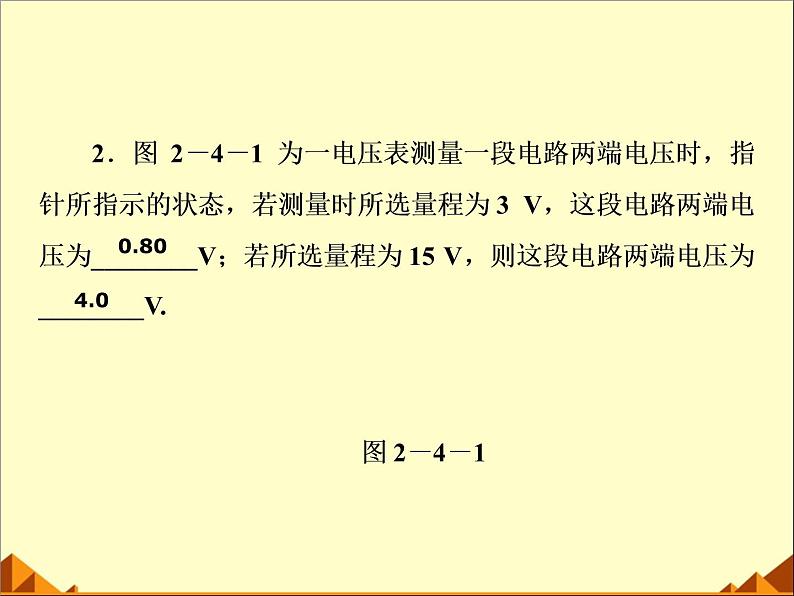

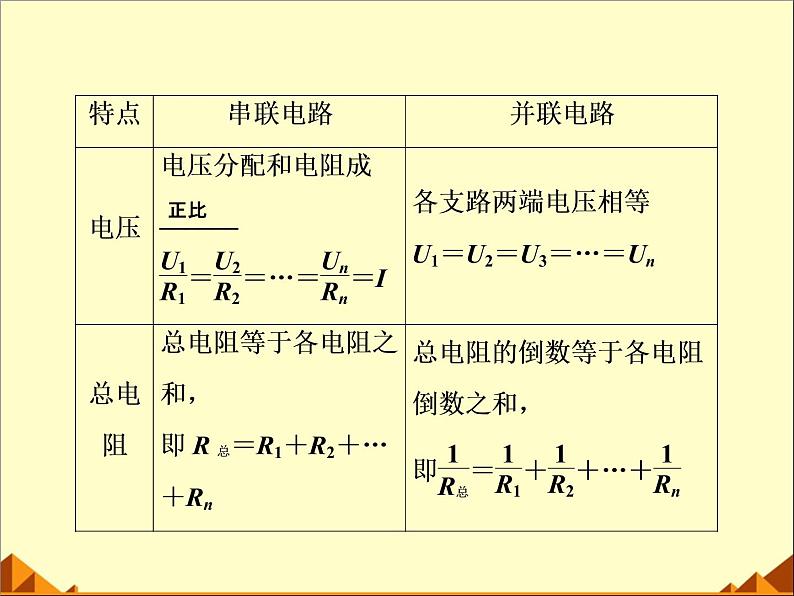

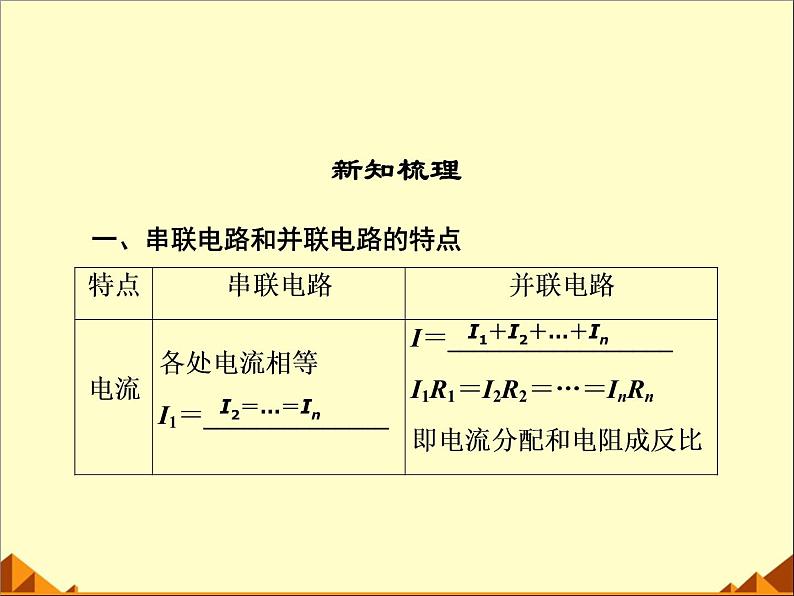

一、串联电路和并联电路的特点
I1＋I2＋…＋In

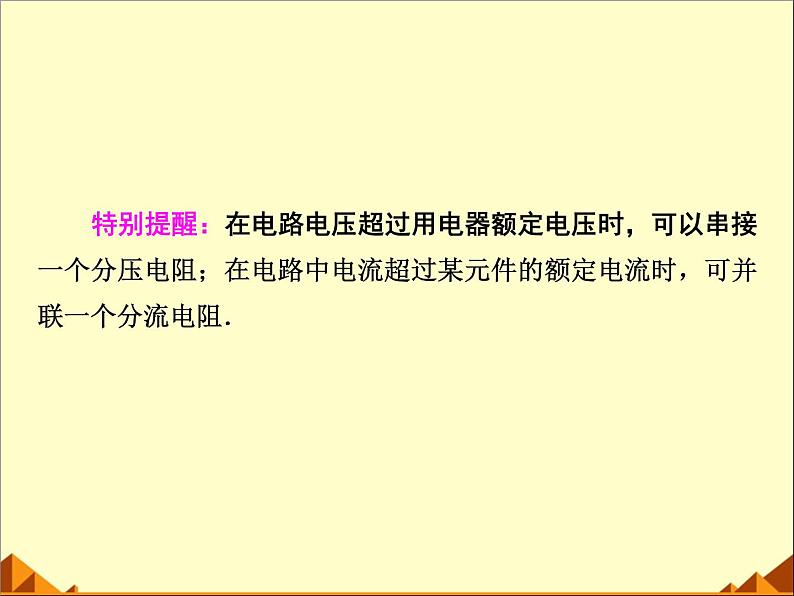

特别提醒：在电路电压超过用电器额定电压时，可以串接一个分压电阻；在电路中电流超过某元件的额定电流时，可并联一个分流电阻．

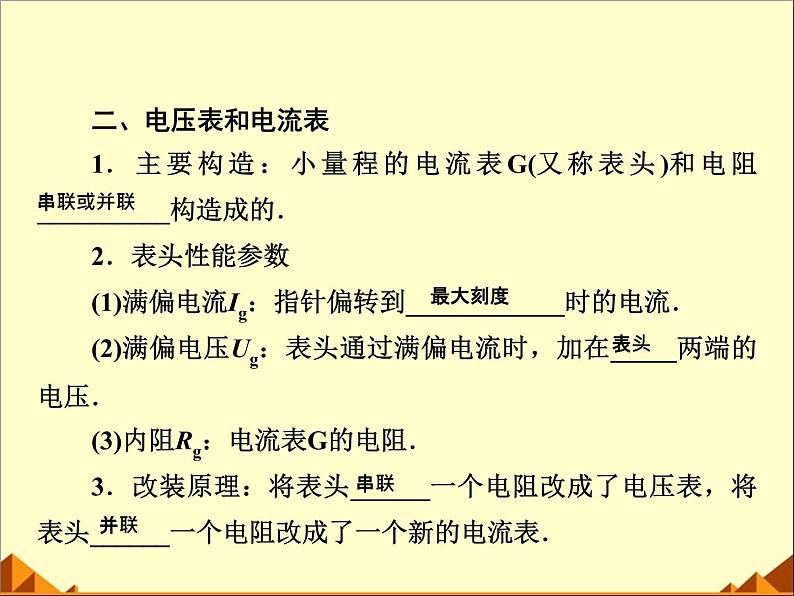

二、电压表和电流表1．主要构造：小量程的电流表G(又称表头)和电阻__________构造成的．2．表头性能参数(1)满偏电流Ig：指针偏转到____________时的电流．(2)满偏电压Ug：表头通过满偏电流时，加在_____两端的电压．(3)内阻Rg：电流表G的电阻．3．改装原理：将表头______一个电阻改成了电压表，将表头______一个电阻改成了一个新的电流表．
如何进行电表的改装及有关的计算？
1．一个电流表的满刻度电流值Ig＝0.6 A，内阻Rg＝60 Ω，要把这个电流表的量程扩大成3 A，那么应该在Rg上____联一个电阻RS，RS的大小应是_____Ω.【答案】并　15
电表的改装并没有改变表头的满偏电流和满偏电压，改装后的电压表量程是表头电流满偏时，表头与串联电阻两端电压之和，改装后的电流表量程是表头电流满偏时，表头与并联电阻电流之和．
电表的改装前、后表头本身的满偏电流和满偏电压是否发生了改变？
【答案】BC【解释】由于两个电压表是用相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的.
【例1】 一个T型电路如图2－4－2所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则(　　)
串、并联电路基本规律的应用
A．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V
如图2－4－3所示三个完全相同的电阻R1＝R2＝R3，接在电路中，则它们的电压之比为(　　)A．1∶1∶1 　　　　　B．1∶2∶2C．1∶4∶4 　　　　　D．2∶1∶1
【例2】 一个电流表的电阻RA为0.18 Ω，最大量程为10 A，刻度盘分为100个刻度．现将其最大量程扩大为100 A，需________联一个________Ω的电阻，此时刻度盘每个刻度表示________A；新的电流表的内阻为________Ω.
答案：并　0.02　1　0.018反思领悟：在改装电流表的问题中一定要区分三个电阻：表头内阻Rg ，分流电阻，改装后电表的内阻，不要将它们混淆．
有一只满偏电流Ig＝5 mA，内阻Rg＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________Ω的分压电阻．该电压表的内阻为________Ω；若把它改装成量程为3 A的电流表，应________联一个__________Ω的分流电阻，该电流表的内阻为________Ω.【答案】串　1 600　2 000　并　0.668　0.667
对“分压器”的理解与讨论【例3】 在如图2－4－4所示的电路中，滑动变阻器的最大值为R0，负载为RL，电路两端所加的电压为U0保持不变．
(1)开关S断开，变阻器触头移动时，电阻RL两端的电压URL变化范围是多少？(2)开关S闭合，变阻器触头移动时，电阻RL两端的电压U′RL变化范围是多少？
