初中科学牛津上海版七年级上册电流、电流表及其使用课堂教学ppt课件

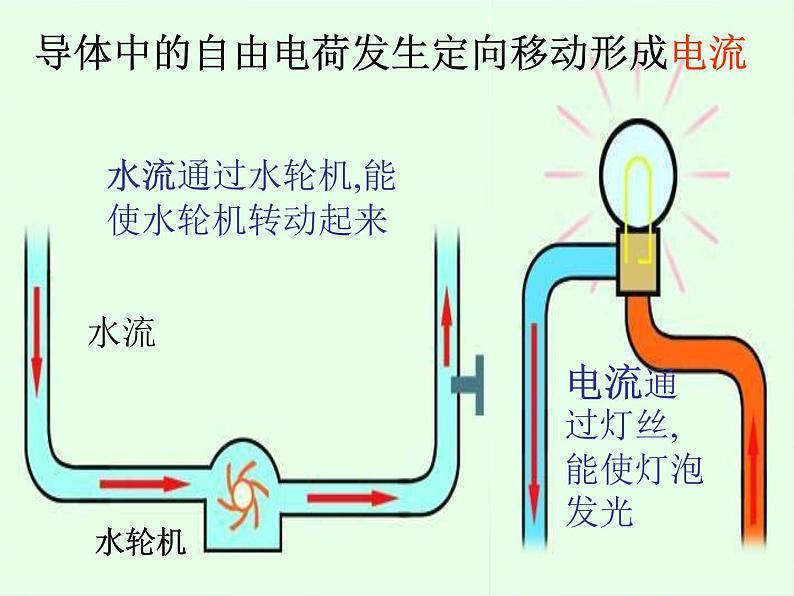

展开水流通过水轮机,能使水轮机转动起来
电流通过灯丝,能使灯泡发光
导体中的自由电荷发生定向移动形成电流

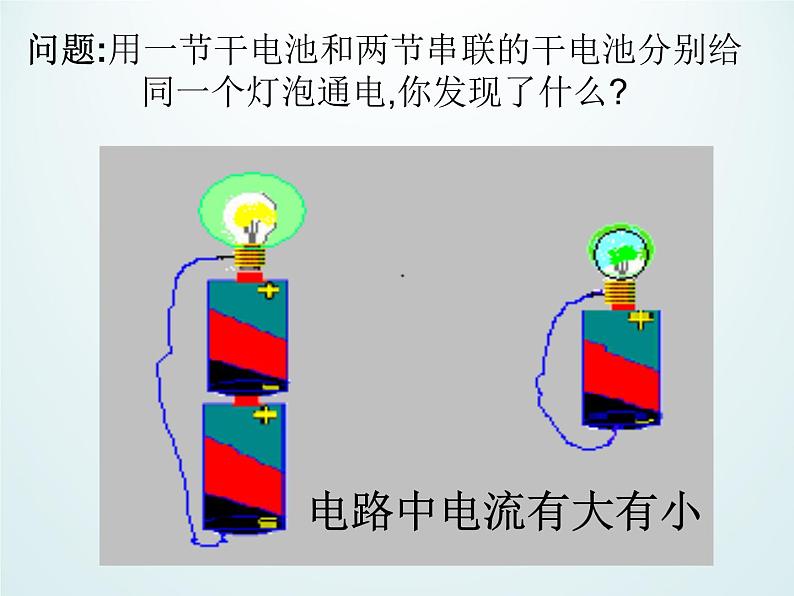

问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么?

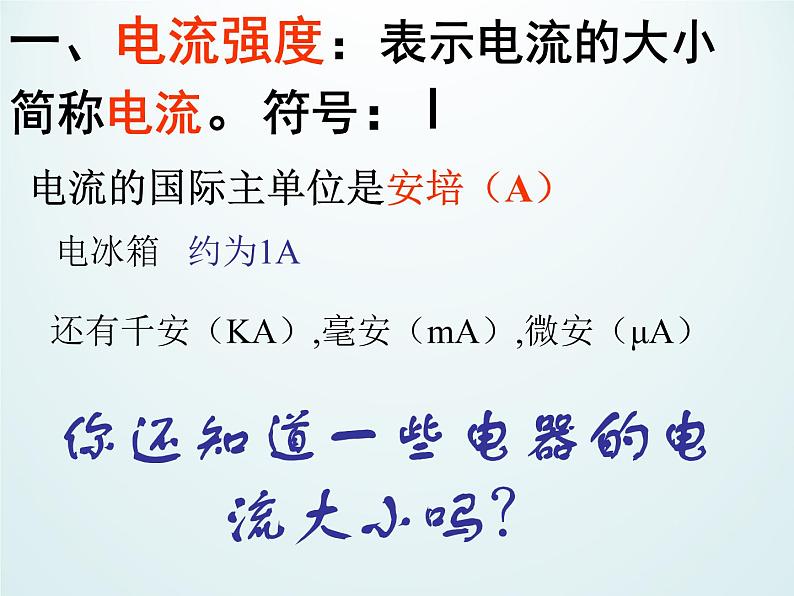

一、电流强度:表示电流的大小简称电流。符号:I
电流的国际主单位是安培(A)
还有千安(KA),毫安(mA),微安(μA)
你还知道一些电器的电流大小吗?
法国物理学家 安培电滋学的奠基人之一,他生于里昂一个富商家庭,从小博览群书,具有惊人的记忆力和非凡的数学才能。

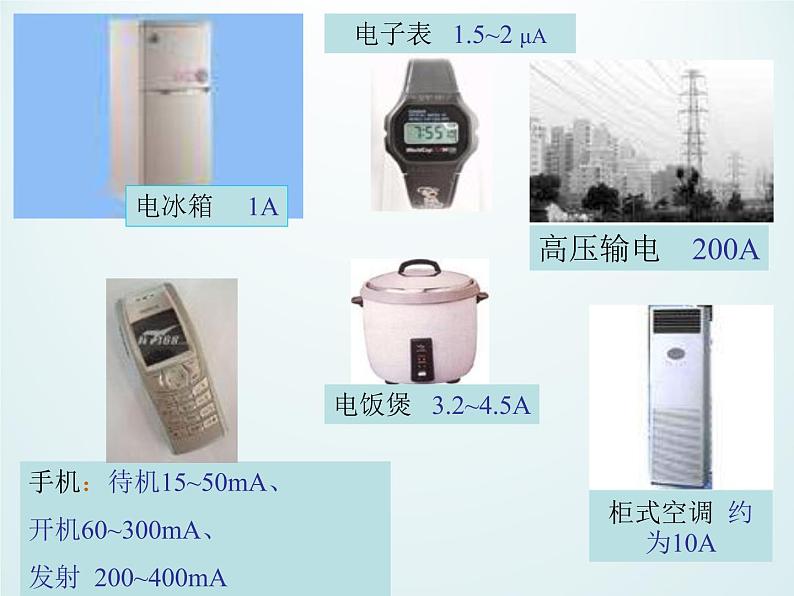

手机:待机15~50mA、开机60~300mA、发射 200~400mA
电子表 1.5~2 μA
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A

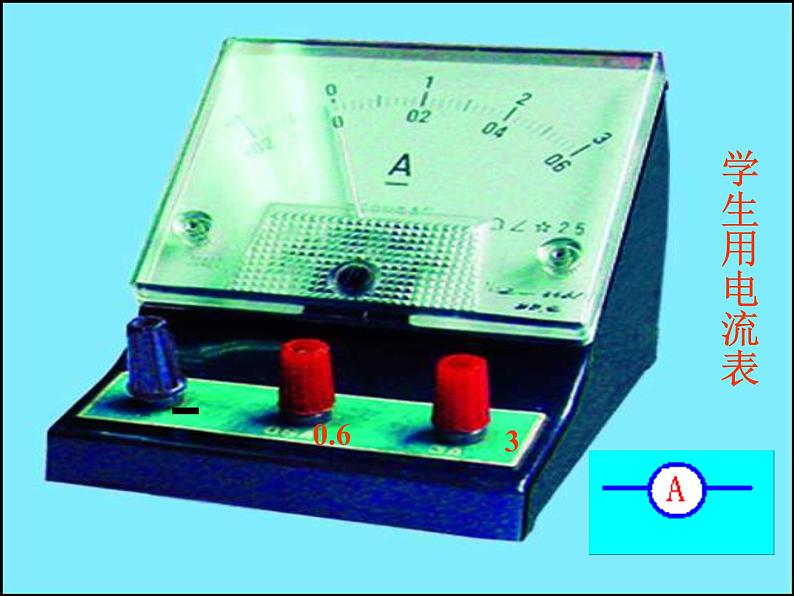

两个量程公用一个 - 接线柱标着 “0.6” “3” 的为 正 接线柱

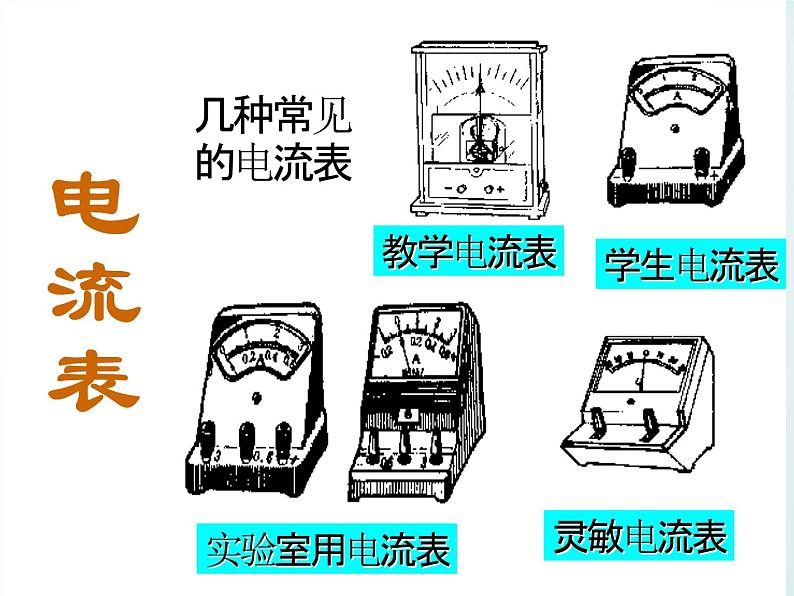

电 流 表 的 刻 度 盘
根据量程确定每个大格和每个小格(分度值)所表示的电流值
使用前检查指针是否调零
测量通过小灯泡的电流时电流表的接法
要测量某一部分电路中的电流,必须把电流表串联在这部分电路里
测量L1支路中电流时,电流表的接法
测量L2支路中电流时,电流表的接法
必须使电流从“十”接线柱流进电流表 从“一”接线柱流出电流表
绝对不允许不经过用电器而把电流表直接接到电源的两极上否则,电流表将很快烧坏
被测电流超过电流表的量程时,不仅测不出电流值,电流表的指针还会被打弯,甚至烧杯电流表.在不能预先估计被测电流大小的情况下,要先用电路的一个线头迅速试触电流表的接线柱,看看指针的偏转是否在量程之内.
活动:测下列电路中A点处的电流
A点处的电流 I=__________A
一、电流和电流的单位 A二、电流表的使用
3.绝对不允许将电流表直接接到电源的两极上
4.被测电流不要超过电流表的量程
2.“十”、“一”接线性的接法要正确
1.电流表应串联在电路中
