教科版初中物理九年级上册期中测试卷（含答案解析）
展开
这是一份教科版初中物理九年级上册期中测试卷（含答案解析），共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
教科版初中物理九年级上册期中测试卷
考试范围：第一.二.三.四单元；考试时间：80分钟；总分：80分
第I卷（选择题）
一、单选题（本大题共12小题，共24.0分）
1. 温度相同的甲、乙两个实心铁球，甲的质量大于乙的质量，当它们吸收了相等的热量之后，让它们相互接触，则( )
A. 热量由乙球传给甲球 B. 热量由甲球传给乙球
C. 温度由乙球传给甲球 D. 温度由甲球传给乙球
2. 探究“同种物质不同状态中的吸热能力”时，小牛用一个功率为1000W的电加热器给1kg冰加热，如图所示，甲、乙、丙三条图线中的一条，是他依据实验数据绘制而成。若相同时间内水和冰吸收的热量相同。已知c水=4.2×103J/(kg⋅℃)，c冰
A. 小牛绘制的图线是甲
B. 小牛绘制的图线是乙
C. 冰熔化过程中加热器消耗的电能为2000J
D. 由实验数据可知水与冰的比热容之比c水：c冰=2：1
3. 下列说法中，正确的是( )
A. 机械能为零的物体，内能一定也为零
B. 炽热的铁水具有内能，冰冷的铁块不具有内能
C. 铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能
D. 汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能

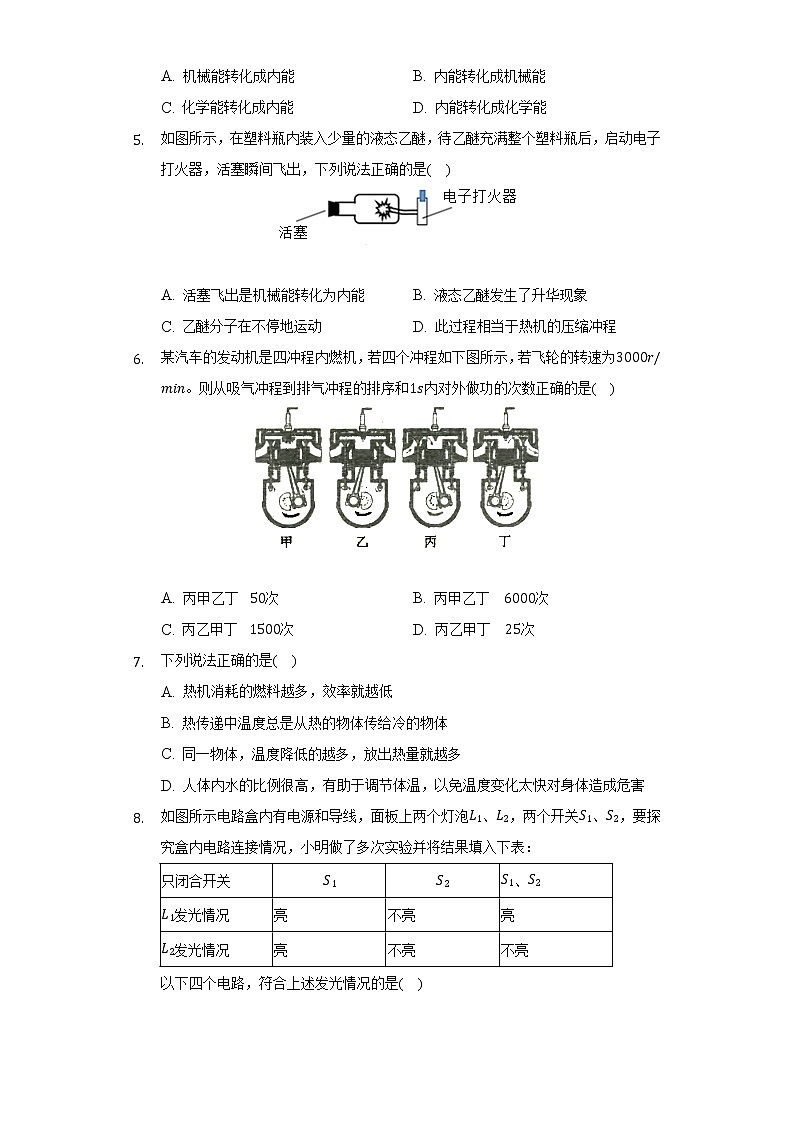

4. 四冲程汽油机的做功冲程，其能量转化过程是( )
A. 机械能转化成内能 B. 内能转化成机械能
C. 化学能转化成内能 D. 内能转化成化学能
5. 如图所示，在塑料瓶内装入少量的液态乙醚，待乙醚充满整个塑料瓶后，启动电子打火器，活塞瞬间飞出，下列说法正确的是( )
A. 活塞飞出是机械能转化为内能 B. 液态乙醚发生了升华现象
C. 乙醚分子在不停地运动 D. 此过程相当于热机的压缩冲程
6. 某汽车的发动机是四冲程内燃机，若四个冲程如下图所示，若飞轮的转速为3000r/min。则从吸气冲程到排气冲程的排序和1s内对外做功的次数正确的是( )
A. 丙甲乙丁 50次 B. 丙甲乙丁 6000次
C. 丙乙甲丁 1500次 D. 丙乙甲丁 25次
7. 下列说法正确的是( )
A. 热机消耗的燃料越多，效率就越低
B. 热传递中温度总是从热的物体传给冷的物体
C. 同一物体，温度降低的越多，放出热量就越多
D. 人体内水的比例很高，有助于调节体温，以免温度变化太快对身体造成危害

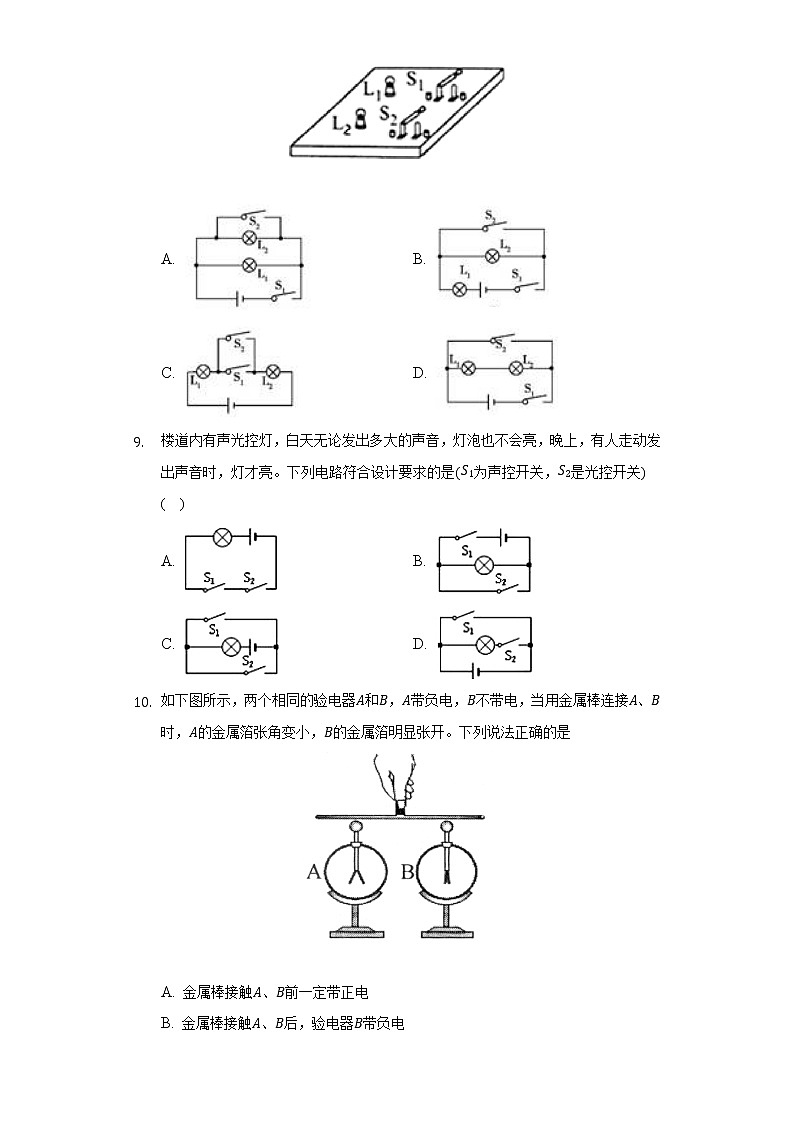

8. 如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：
只闭合开关
S1
S2
S1、S2
L1发光情况
亮
不亮
亮
L2发光情况
亮
不亮
不亮
以下四个电路，符合上述发光情况的是( )
A. B.
C. D.
9. 楼道内有声光控灯，白天无论发出多大的声音，灯泡也不会亮，晚上，有人走动发出声音时，灯才亮。下列电路符合设计要求的是(S1为声控开关，S2是光控开关)( )
A. B.
C. D.
10. 如下图所示，两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A、B时，A的金属箔张角变小，B的金属箔明显张开。下列说法正确的是
A. 金属棒接触A、B前一定带正电
B. 金属棒接触A、B后，验电器B带负电
C. 金属棒接触A、B时，瞬间电流从验电器A流到验电器B
D. 验电器B的金属箔张开是因为带了异种电荷相互排斥
11. 如图所示电路中有两个小灯泡，两个电表(电流表或电压表)，在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是( )
A. a为小灯泡，b为电流表，c为电压表
B. a为电流表，b为小灯泡，c为电压表
C. a为电流表，b为电流表，c为小灯泡
D. a为小灯泡，b为电压表，c为电流表
12. 如图甲所示电路中，当闭合所有的开关后，两个电流表指针偏转均如图乙所示，则通过电阻R1和R2的电流分别为( )
A. 1.4A，0.28A B. 1.4A，1.12A
C. 0.28A，1.12A D. 1.12A，0.28A
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
13. 2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为新型能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的______很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为______J.(q煤气=4.2×107J/kg)
14. 如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它所处在______冲程，其能量转化情况与______(选填“乙”或“丙”)图相同。
15. 如图所示，只闭合开关 ，灯泡L1和L2串联；只闭合开关 ，灯泡L1和L2并联；同时闭合开关 ，会烧坏电源和导线．
16. 图甲是小灯泡L和定值电阻R的电流与电压的关系，现将它们并联后接在电压为2V的电源两端，如图乙，则干路中的电流是______A；若将它们串联接在电压为5V的电源两端，如图丙，则电路中电流是______A。
三、作图题（本大题共2小题，共4.0分）
17. 根据图(a)的电路图，在图(b)中画出对应的实物连接图。
18. 如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
四、实验探究题（本大题共2小题，共12.0分）
19. 为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
(1)在连接电路时，开关应处于______状态。
(2)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2=______A，I=______A。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______。(写出关系式即可)
(3)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：______。
20. 现代生活越来越离不开热机，因此全面了解和认清热机的结构和工作过程对我们的生活至关重要，请你完成下面围绕“热机”展开的一些问题：
(1)如图所示是热机完成一个工作循环及相应主要能量转化情况的流程图1，请你补充完整。
(2)如图2所示，在试管中装些水，用橡皮塞塞住，加热使水沸腾后，水蒸气把橡皮塞冲出的过程中是______能转化为______能，图中情景可用来演示四冲程汽油机工作过程中的______冲程。
(3)单缸四冲程汽油机工作时，有些冲程是辅助冲程，要靠安装在曲轴上的飞轮的惯性来完成，只有一个冲程不用靠飞轮的惯性来完成，这个冲程是______冲程。
(4)我们发现热机工作时，一般要在气缸的外面安装一个水箱用来降低气缸的温度，是利用水______的特性，这是采用______的方式来减小气缸的内能。
五、计算题（本大题共4小题，共32.0分）
21. 在标准大气压下，把质量为3.5kg，温度为20℃的水加热到沸腾，问水需要吸收多少热量？若水吸收的热量是由无烟煤完全燃烧放出热量的40%来供给，求需要燃烧多少千克的无烟煤？(无烟煤的热值：q=3.5×107J/kg)
22. 随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家。一辆使用汽油为燃料的小汽车，以20m/s的速度在水平路面上匀速行驶时，发动机的实际功率为23kW。若小汽车行驶的距离为100km，汽油的热值q=4.6×107J/kg，小汽车发动机的效率为25％。求小汽车在这段路程中：
(1)运动的时间；
(2)发动机所做的功；
(3)消耗汽油的质量
23. 随着我国经济的发展，人们生活水平的不断提高，汽车在我国越来越普及。
(1)汽车需要用蓄电池启动发动机才能开动，给蓄电池充电时，蓄电池相当于电路中的______(选填“用电器”或“电源”)。
(2)某汽车静止时对水平地面的压强为3×105Pa，轮胎与地面的总接触面积为400cm2，该汽车所受的重力是多大？
(3)该汽车以100km/h的速度在平直公路上匀速行驶46km所需的时间是多少？
(4)若上述过程中，汽车消耗汽油4kg，发动机提供的牵引力为车重的110，该汽车发动机的效率是多大？(q汽油=4.6×107J/kg)
24. 在如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，求：
(1)灯泡L1、L2两端的电压。
(2)通过灯泡L1、L2的电流。
(3)若灯泡L1的灯丝烧断，则电流表A1、A2的示数。
答案和解析
1.【答案】A
【解析】由公式Q吸=cmΔt得Δt=Q吸cm，因为甲、乙两球吸收的热量相等，比热容相同，m甲>m乙，所以Δt甲<Δt乙，又因为两球的初温相等，故乙球的末温高于甲球的末温，因此热量从乙球传给甲球，热传递过程中传递的是热量，不是温度。故选A。
2.【答案】D
【解析】解：
AB、由图可知，在0～1min内，冰吸收热量，温度升高了10℃；冰化成水后，质量不变，根据题意可知，水的比热容是冰的比热容的2倍，根据Q=cmΔt可知，水升高10℃所需的热量为冰升高10℃所需热量的2倍，即水升高10℃，所需的加热时间为2min，故小王绘制的是丙图线水的升温图像，故AB错误；
C、由图像可知，冰熔化的时间为2min，则冰熔化过程消耗的电能：W=Pt=1000W×2×60s=1.2×105J，故C错误；
D、由图像可知，冰升高10℃，需要1min，水升高10℃，需要2min，
则冰吸收的热量与水吸收的热量之比为Q冰吸：Q水吸=1：2，
则c水：c冰=Q水mΔt：Q冰mΔt=Q冰吸：Q水吸=1：2，故D正确。
故选：D。
(1)如果用同一电加热器给质量相同的水和冰加热，在相同的时间内吸收的热量是相同的，根据Q=cmΔt分析温度的变化，从而得出水的图像；
(2)根据图可知冰的加热时间，根据W=Pt求出冰熔化过程中加热器消耗的电能；
(3)由图像读出冰和水升高10℃时的加热时间，从而得出冰和水吸收的热量之比，根据c=QmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度成反比求出冰和水两种物质的比热容之比。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
3.【答案】C
【解析】解：一切物质的分子总在不停的做无规则运动，所有的物体都具有内能。所以A、B说法都错了。
铁丝被快速弯折的过程中，温度升高内能增加，是通过做功的方法增加了物体的内能，即机械能转化成了内能。所以C说法正确。
汽油机的压缩冲程中，活塞对气体做功，气体内能增加温度升高，是通过做功的方式增加了气缸内物质的内能。所以D说法错误。
故选：C。
要解决本题从以下几个方面入手：
(1)要知道什么是内能。物体内部所有分子由于热运动具有的动能及分子势能的总和叫做物体的内能。一切物质的分子总在不停的做无规则运动，所有的物体都具有内能。
(2)改变内能的方法有做功和热传递两种。
本题主要考查了内能的概念及改变内能的方法。注意所有的物体都具有内能。
4.【答案】B
【解析】解：在做功冲程中，火花塞放电，汽缸内的汽油迅速燃烧，高温高压的燃气对活塞做功，将内能转化为机械能．
故选B．
内燃机的一个工作循环有吸气、压缩、做功、排气四个冲程组成，其中压缩冲程是机械能转化成内能，做功冲程是内能转化为机械能．
此题考查了内燃机做功冲程的能量转化情况，一定要与压缩冲程的能量转化情况区分开．
5.【答案】C
【解析】解：
A、启动电子打火器，气体膨胀，对活塞做功，将内能转化为机械能，故A错误；
B、该过程中液态乙醚变成了乙醚蒸汽，即发生了汽化现象，故B错误；
C、乙醚分子总是在不停地做无规则运动，故C正确；
D、热机的做功冲程中将内能转化为机械能，所以此过程相当于热机的做功冲程，故D错误。
故选：C。
(1)气体膨胀，对外做功，将内能转化为机械能，气体的内能减小。
(2)物质从液态变成气态叫做汽化；物质从固态变成气态叫做升华；
(3)分子总是在不停地做无规则运动。
(4)热机的做功冲程中将内能转化为机械能，压缩冲程中将机械能转化为内能。
本题是一道热学综合题，涉及的知识点较多，有一定难度，掌握基础知识、认真分析方可正确解题。
6.【答案】D
【解析】解：(1)甲、气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，内能转化成机械能；
乙、气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，机械能转化成内能；
丙、进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丁、排气门打开，活塞向上运动，气缸容积减小，是排气冲程。则从吸气冲程到排气冲程的顺序是丙乙甲丁；
(2)飞轮转速是3000r/min=50r/s，表示每秒飞轮转动50圈，而每转2圈对外做功1次，所以1s对外做功25次。
故选：D。
(1)四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，根据两个气门的开关、活塞的运动方向可以确定每个冲程，从而排列出正确的顺序。
(2)热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出答案。
本题考查了内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程的判断，同时也考查学生对热机转速的掌握，记住相关的数据大小，会根据转速进行相关计算是解决该题的关键。
7.【答案】D
【解析】解：A、热机消耗的燃料多、燃烧放出的热量多，但用来做有用功的能量可能更多，即效率可能更高，所以据消耗燃料的多少是不能判断热机效率大小的，故A错误；
B、热传递中，热量总是从温度高的物体传递给温度低的物体，传递的不是温度，故B错误；
C、由Q=cmΔt可知，没有外界做功时，同一物体，在物体的状态不变的情况下，温度降得越多，放出的热量就越多；若物体的状态改变，c也随之改变，则命题不成立，故C错误；
D、生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。故D正确。
故选：D。
本题考查了热机的效率概念的了解、还考查学生对温度、热量与内能的关系、热传递的实质以及水的比热容的特点以及在生活中的应用，是热学的难点。
8.【答案】B
【解析】由各选项电路图知，只闭合开关S1时，四个选项的电路中两灯都发光；
只闭合开关S2时，ABD选项电路两灯都不亮；C选项电路两灯都亮，故C不符合实验结果；
S1、S2都闭合时，AD选项电路的电源被短路，两灯都不亮，故AD不符合实验结果；B选项电路中L1亮，L2被短路不亮，符合实验结果。
根据表格中不同开关闭合时，两灯的发光情况，对各选项电路图分析可得正确答案。
本题考查了电路图设计，还可以通过开关在不同状态下灯泡发光情况判断两灯的连接方式和开关作用来判断，知道开关与用电器串联和并联时作用的不同之处。
9.【答案】A
【解析】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，用导线将各元件依次连接起来，如A选项中图所示。
故选：A。
根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮；这说明两开关共同控制电路，即为串联。
本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点得出符合题意的电路图。
10.【答案】B
【解析】
【分析】
本题主要考查对验电器使用原理、电流方向的掌握情况；知道电流的方向，掌握缺少电子带正电，得到电子带负电是解题的关键。
(1)由于A带负电，B不带电，说明A有多余电子，若用不带电的金属棒连接A、B时，电子能从A通过金属棒移动到B，由此分析金属棒接触A、B前的带电情况；
(2)由于A的金属箔未闭合，只是张角变小，据此分析金属棒带正电时验电器B是否能带上正电，从而判断验电器B的带电情况；
(3)在金属导体中，电流的方向始终与自由电荷的运动方向相反；因为验电器B最后只能带上负电，据此分析金属棒接触A、B时的瞬间电子移动方向和瞬间电流方向；
(4)验电器使用时是让金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的。
【解答】
A.因为A有多余电子，若用不带电的金属棒连接A、B时，电子能从A通过金属棒移动到B，则A的负电荷减少，B的金属箔由于得到电子相互排斥而张开，所以金属棒接触A、B前可能不带电，故A不正确；
B.若用带正电的金属棒接触A、B，由于A带负电，而A的金属箔未闭合，只是张角变小，说明金属棒上的正电荷较少，金属棒上的正电荷会被A验电器上的负电抵消，则验电器B不可能带上正电，而B的金属箔又明显张开，则验电器B只能带负电，故B正确；
C.因为验电器B最后只能带上负电，则金属棒接触A、B时，电子从验电器A经金属棒移动到验电器B，则瞬间电流为从验电器B流到验电器A，故C不正确；
D. 验电器B的金属箔张开是因为金属箔带了同种电荷而相互排斥的，故D不正确。
故选B。
11.【答案】B
【解析】解：
A、a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B、a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C、a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D、a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把左侧灯泡L1短路，只有右侧灯泡L2发光，故D错误。
故选：B。
根据电流表在电路中相当于导线，电压表在电路中相当于开路状态去分析，即可得出正确的电路图。
知道电压表和电流表的正确使用方法，会根据要求设计出正确的电路图。
12.【答案】D
【解析】解：由电路图可知，当闭合所有的开关后，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，
因为并联电路干路电流大于各支路电流，且两指针的位置相同，
所以A1的量程为大量程，即为0～3A，分度值为0.1A，干路电流I=1.4A，
A2的量程为小量程，即为0～0.6A，分度值为0.02A，通过R2支路的电流I2=0.28A，
所以通过R1的电流I1=I−I2=1.4A−0.28A=1.12A，
即通过电阻R1和R2的电流分别为1.12A，0.28A。
故选：D。
先根据电路图辨别两电阻的连接方式，然后根据电流表测量的对象以及并联电路的电流特点确定两电流表的量程，并根据电流表A2的量程、分度值读出通过R2的电流，即可求出通过R1的电流。
本题主要考查了电流表的读数和并联电路的特点，关键是分清电路的连接方式和电流表量程。
13.【答案】热值 4.2×108
【解析】解：
(1)在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
(2)1kg煤气完全燃烧放出的热量：
Q放=mq=1kg×4.2×l07J/kg=4.2×l07J，
1kg“可燃冰”完全燃烧放出的热量：
Q放′=Q放×10=4.2×l07J×10=4.2×l08J；
故答案为：热值；4.2×108J。
(1)1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值；
(2)利用Q放=mq求出1kg煤气完全燃烧放出的热量，“可燃冰”完全燃烧放出的热量达到煤气的10倍，据此求1kg“可燃冰”完全燃烧放出的热量。
本题考查了学生对燃料的热值、燃料完全燃烧放热公式掌握和运用，难度不大，是一道基础题。
14.【答案】做功；乙
【解析】解：(1)两个气门都关闭，活塞向下运动，因此是做功冲程，即内能转化为机械能；
(2)乙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能。
丙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。因此与做功冲程原理相同的是乙实验。
故答案为：做功；乙；
(1)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析。
(2)改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通。
15.【答案】S2
S1、S3
S1、S2、S3
【解析】略
16.【答案】0.8 0.4
【解析】解：(1)小灯泡L和定值电阻R并联后接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，UL=UR=2V，
由图象可知，对应的电流分别为IL=0.6A，IR=0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I=IL+IR=0.6A+0.2A=0.8A；
(2)小灯泡L和定值电阻R串联后接在5V的电源两端时，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，电路中的电流为0.4A、灯泡两端的电压为1V、电阻R两端的电压为4V时符合。
故答案为：0.8；0.4。
(1)小灯泡L和定值电阻R并联后接在电压为2V的电源两端时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，根据欧姆定律求出小灯泡L此时的电阻，根据欧姆定律求出定值电阻R的阻值；
(2)小灯泡L和定值电阻R串联后接在5V的电源两端时，通过它们的电流相等，且电路答总电压等于各分电压之和，根据图象读出符合题意的电流和电压。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
17.【答案】
【解析】
【分析】
先分析用电器之间的连接方式以及开关的作用，然后根据电路图将实物电路连接起来。
会识别串并联电路以及开关在电路中的作用，会根据电路图连接出正确的实物图。
【解答】
解：根据电路图可知，两灯泡并联，其中开关S2控制整个电路，开关S1控制灯泡L2，根据要求用导线将实物电路连接起来。如图所示：
18.【答案】解：由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
【解析】解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大。
解答此题的关键是明确电压表和电流表的使用规则，主要考查电流表的使用方法，属于基础知识，要求学生应熟练掌握。
19.【答案】断开 0.5 1 I=I1+I2 改变电源电压继续实验的方法进行验证
【解析】解：(1)电路时，为保护电路，开关要断开；
(2)甲和乙电流表的量程为0～0.6A，分度值为0.02A，所以I1=0.5A、I2=0.52A；
丙电流表的量程为0～3A，分度值0.1A，所以I=1A；
根据测量结果，在误差允许范围内，并联电路中干路电流和各支路电流的关系是：I=I1+I2。
(3)为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证。
故答案为：(1)断开；(2)0.5；1；I=I1+I2；(3)改变电源电压继续实验的方法进行验证。
(1)连接电路时，为了安全，开关必须断开；
(2)根据电流表的量程和分度值读出电流表的示数，然后对数据进行分析即可得出结论；
(3)为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，根据欧姆定律分析回答。
本题验证并联电路的电流特点，考查实验注意事项、电流表读数、数据分析及归纳法的运用。
20.【答案】内 机械 做功 做功 比热容大 热传递
【解析】解：(1)内燃机的四个冲程是吸气冲程、压缩冲程、做功冲程、排气冲程；做功冲程高温高压的燃气推动活塞对活塞做功，将内能转化为机械能。
(2)当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能；此过程的能量转化关系是内能转化为机械能，与内燃机的做功冲程类似；
(3)在内燃机的做功冲程中，燃气的内能转化为活塞的机械能，而吸气冲程、压缩冲程、排气冲程都是靠飞轮的惯性完成的；
(4)气缸外面被水包围，这样汽缸和水之间就有温度差，通过热传递的方式使热量从高温的汽缸传向低温的水，汽缸内能就会减小；因为水的比热容相对较大，所以在质量相同的情况下可以吸收更多的热量；
故答案为：(1)做功；机械能；(2)内；机械；做功；(3)做功；(4)比热容大；热传递。
(1)内燃机的四个冲程及能量转化情况；四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程；
压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能；做功冲程高温高压的燃气推动活塞对活塞做功，将内能转化为机械能。
(2)木塞冲出过程也是水蒸气的内能转化为塞子机械能的过程，水蒸气的内能会减小，温度降低；在内燃机的做功冲程中，能量转化关系是内能转化为机械能。
(3)内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两周，只有在做功冲程中使机车获得动力，其它三个冲程均为辅助冲程，依靠惯性完成。
(4)发生热传递的条件是物体之间有温度差，热量会从高温物体传向低温物体。比热容是表示物体吸热或放热本领的物理量。
此题综合考查了热机的四个冲程及能量转化形式、水的比热容大特点的应用、热机效率的计算等知识，涉及知识点较多，考查比较全面，要熟练掌握。
21.【答案】解：(1)在一标准大气压下水的沸点100℃，水吸收的热量：
Q吸=cm水(t−t0)
=4.2×103J/(kg⋅℃)×3.5kg×(100℃−20℃)
=1.176×106J；
(2)∵炉子的效率为40%，
∴无烟煤燃烧放出的热量：
Q放=Q吸η=1.176×106J40%=2.94×106J，
∵Q=mq，
∴需要燃烧无烟煤的质量：
m煤=Q放q=2.94×106J3.5×107J/kg=0.084kg。
答：水需要吸收了1.176×106J的热量，需要燃烧0.084kg的无烟煤。
【解析】(1)在一标准大气压下水的沸点100℃，知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm(t−t0)求水吸收的热量；
(2)根据炉子的效率求出煤燃烧放出的热量，再根据煤燃烧的效率求出煤完全燃烧放出的热量，最后根据Q=mq求出需要燃烧的无烟煤。
本题考查了热量的计算和燃料热值的应用，关键是知道在一标准大气压下水的沸点100℃。
22.【答案】解：(1)已知速度v=20m/s，s=100km
由v=st得运动时间为：
t=sv=100×103m20m/s=5000s；
(2)由题意知，发动机的实际功率P=23kW，发动机所做的功为W=Pt=23×1000W×5000s=1.15×108J；
(3)已知小汽车发动机的效率为25％，由η=WQ得汽油完全燃烧释放的热量为：
Q=Wη=1.15×108J25%=4.6×108J，
根据Q=mq可得，小汽车在这段路程中消耗汽油的质量为：
m=Qq=4.6×108J4.6×107J/kg=10kg。
答：(1)运动的时间为5000s；
(2)发动机所做的功为1.15×108J；
(3)消耗汽油的质量为10kg。
【解析】(1)已知汽车的行驶速度和行驶的距离，根据公式t=sv可求运动时间．
(2)已知发动机的实际功率和行驶的时间，根据公式W=Pt可求发动机所做的功．
(3)根据效率η=WQ×100%求出汽油完全燃烧释放的热量，根据公式Q=qm可求汽油的质量．
本题考查速度的计算及应用、功的简单计算、热值的计算和热机效率，关键是公式及其变形的灵活运用，还要注意单位的换算。
23.【答案】用电器
【解析】解：
(1)蓄电池在充电时，电能转化为化学能；因为蓄电池在消耗电能，所以属于用电器；
(2)汽车静止时对水平地面的压力等于汽车的重力，
由p=FS可知，汽车空载静止时对水平地面的压力：F=pS=3×105Pa×400×10−4m2=1.2×104N，
则汽车的重力G=F=1.2×104N；
(3)由v=st可得，汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间为：t=sv=46km100km/h=0.46h；
(4)发动机产生的牵引力为：F=110G=110×1.2×104N=1.2×103N，
牵引力做功为：W=F牵s=1.2×103N×46×103m=5.52×107J，
4kg汽油完全燃烧放出的热量：Q放=q汽油m=4.6×107J/kg×4kg=1.84×108J，
发动机的效率：η=WQ放×100%=5.52×107J1.84×108J×100%=30%。
答：(1)用电器；
(2)该汽车所受的重力是1.2×104N；
(3)该汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间是0.46h；
(4)该汽车发动机的效率是30%。
(1)蓄电池充电是电能转化成化学能储存起来，放电是化学能转化成电能；
(2)汽车静止时对水平地面的压力等于汽车的重力，根据p=FS求出汽车空载静止时对水平地面的压力，再根据G=F求出汽车的重力；
(3)根据速度公式求出汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间；
(4)根据发动机产生的牵引力为车重的110求出发动机产生的牵引力，由W=F牵s算出牵引力做功，由Q放=q汽油m算出4kg汽油完全燃烧放出的热量，最后由η=WQ放×100%求出汽车发动机的效率。
本题考查重力、压强、放热公式、效率的有关计算，并考查二力平衡的知识，综合性较强。
24.【答案】(1)3 V；3 V；(2)1.02 A ；0.48 A ；(3)0.48 A ；0.48 A。
【解析】解：(1)由题图甲可知，两灯并联，已知电源电压为3 V，则灯泡L1、L2两端的电压都等于电源电压，为3 V。
(2)电流表A1测干路电流，电流表A2测灯L2所在支路电流，因此电流表A1示数大于A2示数。由题图乙知，电流表A1选用量程是0～3 A，分度值是0.1 A，电流表示数是1.5 A；由题图丙知，电流表A2选用的量程是0～0.6 A，分度值是0.02 A，电流表示数是0.48 A，即通过灯泡L2的电流I2=IA2=0.48 A，
通过灯泡L1的电流I1=IA1−IA2=1.5 A−0.48 A=1.02 A。
(3)L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此通过L2的电流不变，还是0.48 A，故两表示数都为0.48 A。
教科版初中物理九年级上册期中测试卷
考试范围：第一.二.三.四单元；考试时间：80分钟；总分：80分
第I卷（选择题）
一、单选题（本大题共12小题，共24.0分）
1. 温度相同的甲、乙两个实心铁球，甲的质量大于乙的质量，当它们吸收了相等的热量之后，让它们相互接触，则( )
A. 热量由乙球传给甲球 B. 热量由甲球传给乙球
C. 温度由乙球传给甲球 D. 温度由甲球传给乙球
2. 探究“同种物质不同状态中的吸热能力”时，小牛用一个功率为1000W的电加热器给1kg冰加热，如图所示，甲、乙、丙三条图线中的一条，是他依据实验数据绘制而成。若相同时间内水和冰吸收的热量相同。已知c水=4.2×103J/(kg⋅℃)，c冰
A. 小牛绘制的图线是甲
B. 小牛绘制的图线是乙
C. 冰熔化过程中加热器消耗的电能为2000J
D. 由实验数据可知水与冰的比热容之比c水：c冰=2：1
3. 下列说法中，正确的是( )
A. 机械能为零的物体，内能一定也为零
B. 炽热的铁水具有内能，冰冷的铁块不具有内能
C. 铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能
D. 汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能
4. 四冲程汽油机的做功冲程，其能量转化过程是( )
A. 机械能转化成内能 B. 内能转化成机械能
C. 化学能转化成内能 D. 内能转化成化学能
5. 如图所示，在塑料瓶内装入少量的液态乙醚，待乙醚充满整个塑料瓶后，启动电子打火器，活塞瞬间飞出，下列说法正确的是( )
A. 活塞飞出是机械能转化为内能 B. 液态乙醚发生了升华现象
C. 乙醚分子在不停地运动 D. 此过程相当于热机的压缩冲程
6. 某汽车的发动机是四冲程内燃机，若四个冲程如下图所示，若飞轮的转速为3000r/min。则从吸气冲程到排气冲程的排序和1s内对外做功的次数正确的是( )
A. 丙甲乙丁 50次 B. 丙甲乙丁 6000次
C. 丙乙甲丁 1500次 D. 丙乙甲丁 25次
7. 下列说法正确的是( )
A. 热机消耗的燃料越多，效率就越低
B. 热传递中温度总是从热的物体传给冷的物体
C. 同一物体，温度降低的越多，放出热量就越多
D. 人体内水的比例很高，有助于调节体温，以免温度变化太快对身体造成危害
8. 如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：
只闭合开关
S1
S2
S1、S2
L1发光情况
亮
不亮
亮
L2发光情况
亮
不亮
不亮
以下四个电路，符合上述发光情况的是( )
A. B.
C. D.
9. 楼道内有声光控灯，白天无论发出多大的声音，灯泡也不会亮，晚上，有人走动发出声音时，灯才亮。下列电路符合设计要求的是(S1为声控开关，S2是光控开关)( )
A. B.
C. D.
10. 如下图所示，两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A、B时，A的金属箔张角变小，B的金属箔明显张开。下列说法正确的是
A. 金属棒接触A、B前一定带正电
B. 金属棒接触A、B后，验电器B带负电
C. 金属棒接触A、B时，瞬间电流从验电器A流到验电器B
D. 验电器B的金属箔张开是因为带了异种电荷相互排斥
11. 如图所示电路中有两个小灯泡，两个电表(电流表或电压表)，在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是( )
A. a为小灯泡，b为电流表，c为电压表
B. a为电流表，b为小灯泡，c为电压表
C. a为电流表，b为电流表，c为小灯泡
D. a为小灯泡，b为电压表，c为电流表
12. 如图甲所示电路中，当闭合所有的开关后，两个电流表指针偏转均如图乙所示，则通过电阻R1和R2的电流分别为( )
A. 1.4A，0.28A B. 1.4A，1.12A
C. 0.28A，1.12A D. 1.12A，0.28A
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
13. 2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为新型能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的______很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为______J.(q煤气=4.2×107J/kg)
14. 如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它所处在______冲程，其能量转化情况与______(选填“乙”或“丙”)图相同。
15. 如图所示，只闭合开关 ，灯泡L1和L2串联；只闭合开关 ，灯泡L1和L2并联；同时闭合开关 ，会烧坏电源和导线．
16. 图甲是小灯泡L和定值电阻R的电流与电压的关系，现将它们并联后接在电压为2V的电源两端，如图乙，则干路中的电流是______A；若将它们串联接在电压为5V的电源两端，如图丙，则电路中电流是______A。
三、作图题（本大题共2小题，共4.0分）
17. 根据图(a)的电路图，在图(b)中画出对应的实物连接图。
18. 如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
四、实验探究题（本大题共2小题，共12.0分）
19. 为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
(1)在连接电路时，开关应处于______状态。
(2)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2=______A，I=______A。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______。(写出关系式即可)
(3)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：______。
20. 现代生活越来越离不开热机，因此全面了解和认清热机的结构和工作过程对我们的生活至关重要，请你完成下面围绕“热机”展开的一些问题：
(1)如图所示是热机完成一个工作循环及相应主要能量转化情况的流程图1，请你补充完整。
(2)如图2所示，在试管中装些水，用橡皮塞塞住，加热使水沸腾后，水蒸气把橡皮塞冲出的过程中是______能转化为______能，图中情景可用来演示四冲程汽油机工作过程中的______冲程。
(3)单缸四冲程汽油机工作时，有些冲程是辅助冲程，要靠安装在曲轴上的飞轮的惯性来完成，只有一个冲程不用靠飞轮的惯性来完成，这个冲程是______冲程。
(4)我们发现热机工作时，一般要在气缸的外面安装一个水箱用来降低气缸的温度，是利用水______的特性，这是采用______的方式来减小气缸的内能。
五、计算题（本大题共4小题，共32.0分）
21. 在标准大气压下，把质量为3.5kg，温度为20℃的水加热到沸腾，问水需要吸收多少热量？若水吸收的热量是由无烟煤完全燃烧放出热量的40%来供给，求需要燃烧多少千克的无烟煤？(无烟煤的热值：q=3.5×107J/kg)
22. 随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家。一辆使用汽油为燃料的小汽车，以20m/s的速度在水平路面上匀速行驶时，发动机的实际功率为23kW。若小汽车行驶的距离为100km，汽油的热值q=4.6×107J/kg，小汽车发动机的效率为25％。求小汽车在这段路程中：
(1)运动的时间；
(2)发动机所做的功；
(3)消耗汽油的质量
23. 随着我国经济的发展，人们生活水平的不断提高，汽车在我国越来越普及。
(1)汽车需要用蓄电池启动发动机才能开动，给蓄电池充电时，蓄电池相当于电路中的______(选填“用电器”或“电源”)。
(2)某汽车静止时对水平地面的压强为3×105Pa，轮胎与地面的总接触面积为400cm2，该汽车所受的重力是多大？
(3)该汽车以100km/h的速度在平直公路上匀速行驶46km所需的时间是多少？
(4)若上述过程中，汽车消耗汽油4kg，发动机提供的牵引力为车重的110，该汽车发动机的效率是多大？(q汽油=4.6×107J/kg)
24. 在如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，求：
(1)灯泡L1、L2两端的电压。
(2)通过灯泡L1、L2的电流。
(3)若灯泡L1的灯丝烧断，则电流表A1、A2的示数。
答案和解析
1.【答案】A
【解析】由公式Q吸=cmΔt得Δt=Q吸cm，因为甲、乙两球吸收的热量相等，比热容相同，m甲>m乙，所以Δt甲<Δt乙，又因为两球的初温相等，故乙球的末温高于甲球的末温，因此热量从乙球传给甲球，热传递过程中传递的是热量，不是温度。故选A。
2.【答案】D
【解析】解：
AB、由图可知，在0～1min内，冰吸收热量，温度升高了10℃；冰化成水后，质量不变，根据题意可知，水的比热容是冰的比热容的2倍，根据Q=cmΔt可知，水升高10℃所需的热量为冰升高10℃所需热量的2倍，即水升高10℃，所需的加热时间为2min，故小王绘制的是丙图线水的升温图像，故AB错误；
C、由图像可知，冰熔化的时间为2min，则冰熔化过程消耗的电能：W=Pt=1000W×2×60s=1.2×105J，故C错误；
D、由图像可知，冰升高10℃，需要1min，水升高10℃，需要2min，
则冰吸收的热量与水吸收的热量之比为Q冰吸：Q水吸=1：2，
则c水：c冰=Q水mΔt：Q冰mΔt=Q冰吸：Q水吸=1：2，故D正确。
故选：D。
(1)如果用同一电加热器给质量相同的水和冰加热，在相同的时间内吸收的热量是相同的，根据Q=cmΔt分析温度的变化，从而得出水的图像；
(2)根据图可知冰的加热时间，根据W=Pt求出冰熔化过程中加热器消耗的电能；
(3)由图像读出冰和水升高10℃时的加热时间，从而得出冰和水吸收的热量之比，根据c=QmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度成反比求出冰和水两种物质的比热容之比。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
3.【答案】C
【解析】解：一切物质的分子总在不停的做无规则运动，所有的物体都具有内能。所以A、B说法都错了。
铁丝被快速弯折的过程中，温度升高内能增加，是通过做功的方法增加了物体的内能，即机械能转化成了内能。所以C说法正确。
汽油机的压缩冲程中，活塞对气体做功，气体内能增加温度升高，是通过做功的方式增加了气缸内物质的内能。所以D说法错误。
故选：C。
要解决本题从以下几个方面入手：
(1)要知道什么是内能。物体内部所有分子由于热运动具有的动能及分子势能的总和叫做物体的内能。一切物质的分子总在不停的做无规则运动，所有的物体都具有内能。
(2)改变内能的方法有做功和热传递两种。
本题主要考查了内能的概念及改变内能的方法。注意所有的物体都具有内能。
4.【答案】B
【解析】解：在做功冲程中，火花塞放电，汽缸内的汽油迅速燃烧，高温高压的燃气对活塞做功，将内能转化为机械能．
故选B．
内燃机的一个工作循环有吸气、压缩、做功、排气四个冲程组成，其中压缩冲程是机械能转化成内能，做功冲程是内能转化为机械能．
此题考查了内燃机做功冲程的能量转化情况，一定要与压缩冲程的能量转化情况区分开．
5.【答案】C
【解析】解：
A、启动电子打火器，气体膨胀，对活塞做功，将内能转化为机械能，故A错误；
B、该过程中液态乙醚变成了乙醚蒸汽，即发生了汽化现象，故B错误；
C、乙醚分子总是在不停地做无规则运动，故C正确；
D、热机的做功冲程中将内能转化为机械能，所以此过程相当于热机的做功冲程，故D错误。
故选：C。
(1)气体膨胀，对外做功，将内能转化为机械能，气体的内能减小。
(2)物质从液态变成气态叫做汽化；物质从固态变成气态叫做升华；
(3)分子总是在不停地做无规则运动。
(4)热机的做功冲程中将内能转化为机械能，压缩冲程中将机械能转化为内能。
本题是一道热学综合题，涉及的知识点较多，有一定难度，掌握基础知识、认真分析方可正确解题。
6.【答案】D
【解析】解：(1)甲、气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，内能转化成机械能；
乙、气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，机械能转化成内能；
丙、进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丁、排气门打开，活塞向上运动，气缸容积减小，是排气冲程。则从吸气冲程到排气冲程的顺序是丙乙甲丁；
(2)飞轮转速是3000r/min=50r/s，表示每秒飞轮转动50圈，而每转2圈对外做功1次，所以1s对外做功25次。
故选：D。
(1)四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，根据两个气门的开关、活塞的运动方向可以确定每个冲程，从而排列出正确的顺序。
(2)热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出答案。
本题考查了内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程的判断，同时也考查学生对热机转速的掌握，记住相关的数据大小，会根据转速进行相关计算是解决该题的关键。
7.【答案】D
【解析】解：A、热机消耗的燃料多、燃烧放出的热量多，但用来做有用功的能量可能更多，即效率可能更高，所以据消耗燃料的多少是不能判断热机效率大小的，故A错误；
B、热传递中，热量总是从温度高的物体传递给温度低的物体，传递的不是温度，故B错误；
C、由Q=cmΔt可知，没有外界做功时，同一物体，在物体的状态不变的情况下，温度降得越多，放出的热量就越多；若物体的状态改变，c也随之改变，则命题不成立，故C错误；
D、生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。故D正确。
故选：D。
本题考查了热机的效率概念的了解、还考查学生对温度、热量与内能的关系、热传递的实质以及水的比热容的特点以及在生活中的应用，是热学的难点。
8.【答案】B
【解析】由各选项电路图知，只闭合开关S1时，四个选项的电路中两灯都发光；
只闭合开关S2时，ABD选项电路两灯都不亮；C选项电路两灯都亮，故C不符合实验结果；
S1、S2都闭合时，AD选项电路的电源被短路，两灯都不亮，故AD不符合实验结果；B选项电路中L1亮，L2被短路不亮，符合实验结果。
根据表格中不同开关闭合时，两灯的发光情况，对各选项电路图分析可得正确答案。
本题考查了电路图设计，还可以通过开关在不同状态下灯泡发光情况判断两灯的连接方式和开关作用来判断，知道开关与用电器串联和并联时作用的不同之处。
9.【答案】A
【解析】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，用导线将各元件依次连接起来，如A选项中图所示。
故选：A。
根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮；这说明两开关共同控制电路，即为串联。
本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点得出符合题意的电路图。
10.【答案】B
【解析】
【分析】
本题主要考查对验电器使用原理、电流方向的掌握情况；知道电流的方向，掌握缺少电子带正电，得到电子带负电是解题的关键。
(1)由于A带负电，B不带电，说明A有多余电子，若用不带电的金属棒连接A、B时，电子能从A通过金属棒移动到B，由此分析金属棒接触A、B前的带电情况；
(2)由于A的金属箔未闭合，只是张角变小，据此分析金属棒带正电时验电器B是否能带上正电，从而判断验电器B的带电情况；
(3)在金属导体中，电流的方向始终与自由电荷的运动方向相反；因为验电器B最后只能带上负电，据此分析金属棒接触A、B时的瞬间电子移动方向和瞬间电流方向；
(4)验电器使用时是让金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的。
【解答】
A.因为A有多余电子，若用不带电的金属棒连接A、B时，电子能从A通过金属棒移动到B，则A的负电荷减少，B的金属箔由于得到电子相互排斥而张开，所以金属棒接触A、B前可能不带电，故A不正确；
B.若用带正电的金属棒接触A、B，由于A带负电，而A的金属箔未闭合，只是张角变小，说明金属棒上的正电荷较少，金属棒上的正电荷会被A验电器上的负电抵消，则验电器B不可能带上正电，而B的金属箔又明显张开，则验电器B只能带负电，故B正确；
C.因为验电器B最后只能带上负电，则金属棒接触A、B时，电子从验电器A经金属棒移动到验电器B，则瞬间电流为从验电器B流到验电器A，故C不正确；
D. 验电器B的金属箔张开是因为金属箔带了同种电荷而相互排斥的，故D不正确。
故选B。
11.【答案】B
【解析】解：
A、a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B、a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C、a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D、a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把左侧灯泡L1短路，只有右侧灯泡L2发光，故D错误。
故选：B。
根据电流表在电路中相当于导线，电压表在电路中相当于开路状态去分析，即可得出正确的电路图。
知道电压表和电流表的正确使用方法，会根据要求设计出正确的电路图。
12.【答案】D
【解析】解：由电路图可知，当闭合所有的开关后，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，
因为并联电路干路电流大于各支路电流，且两指针的位置相同，
所以A1的量程为大量程，即为0～3A，分度值为0.1A，干路电流I=1.4A，
A2的量程为小量程，即为0～0.6A，分度值为0.02A，通过R2支路的电流I2=0.28A，
所以通过R1的电流I1=I−I2=1.4A−0.28A=1.12A，
即通过电阻R1和R2的电流分别为1.12A，0.28A。
故选：D。
先根据电路图辨别两电阻的连接方式，然后根据电流表测量的对象以及并联电路的电流特点确定两电流表的量程，并根据电流表A2的量程、分度值读出通过R2的电流，即可求出通过R1的电流。
本题主要考查了电流表的读数和并联电路的特点，关键是分清电路的连接方式和电流表量程。
13.【答案】热值 4.2×108
【解析】解：
(1)在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
(2)1kg煤气完全燃烧放出的热量：
Q放=mq=1kg×4.2×l07J/kg=4.2×l07J，
1kg“可燃冰”完全燃烧放出的热量：
Q放′=Q放×10=4.2×l07J×10=4.2×l08J；
故答案为：热值；4.2×108J。
(1)1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值；
(2)利用Q放=mq求出1kg煤气完全燃烧放出的热量，“可燃冰”完全燃烧放出的热量达到煤气的10倍，据此求1kg“可燃冰”完全燃烧放出的热量。
本题考查了学生对燃料的热值、燃料完全燃烧放热公式掌握和运用，难度不大，是一道基础题。
14.【答案】做功；乙
【解析】解：(1)两个气门都关闭，活塞向下运动，因此是做功冲程，即内能转化为机械能；
(2)乙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能。
丙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。因此与做功冲程原理相同的是乙实验。
故答案为：做功；乙；
(1)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析。
(2)改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通。
15.【答案】S2
S1、S3
S1、S2、S3
【解析】略
16.【答案】0.8 0.4
【解析】解：(1)小灯泡L和定值电阻R并联后接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，UL=UR=2V，
由图象可知，对应的电流分别为IL=0.6A，IR=0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I=IL+IR=0.6A+0.2A=0.8A；
(2)小灯泡L和定值电阻R串联后接在5V的电源两端时，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，电路中的电流为0.4A、灯泡两端的电压为1V、电阻R两端的电压为4V时符合。
故答案为：0.8；0.4。
(1)小灯泡L和定值电阻R并联后接在电压为2V的电源两端时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，根据欧姆定律求出小灯泡L此时的电阻，根据欧姆定律求出定值电阻R的阻值；
(2)小灯泡L和定值电阻R串联后接在5V的电源两端时，通过它们的电流相等，且电路答总电压等于各分电压之和，根据图象读出符合题意的电流和电压。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
17.【答案】
【解析】
【分析】
先分析用电器之间的连接方式以及开关的作用，然后根据电路图将实物电路连接起来。
会识别串并联电路以及开关在电路中的作用，会根据电路图连接出正确的实物图。
【解答】
解：根据电路图可知，两灯泡并联，其中开关S2控制整个电路，开关S1控制灯泡L2，根据要求用导线将实物电路连接起来。如图所示：
18.【答案】解：由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
【解析】解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大。
解答此题的关键是明确电压表和电流表的使用规则，主要考查电流表的使用方法，属于基础知识，要求学生应熟练掌握。
19.【答案】断开 0.5 1 I=I1+I2 改变电源电压继续实验的方法进行验证
【解析】解：(1)电路时，为保护电路，开关要断开；
(2)甲和乙电流表的量程为0～0.6A，分度值为0.02A，所以I1=0.5A、I2=0.52A；
丙电流表的量程为0～3A，分度值0.1A，所以I=1A；
根据测量结果，在误差允许范围内，并联电路中干路电流和各支路电流的关系是：I=I1+I2。
(3)为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证。
故答案为：(1)断开；(2)0.5；1；I=I1+I2；(3)改变电源电压继续实验的方法进行验证。
(1)连接电路时，为了安全，开关必须断开；
(2)根据电流表的量程和分度值读出电流表的示数，然后对数据进行分析即可得出结论；
(3)为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，根据欧姆定律分析回答。
本题验证并联电路的电流特点，考查实验注意事项、电流表读数、数据分析及归纳法的运用。
20.【答案】内 机械 做功 做功 比热容大 热传递
【解析】解：(1)内燃机的四个冲程是吸气冲程、压缩冲程、做功冲程、排气冲程；做功冲程高温高压的燃气推动活塞对活塞做功，将内能转化为机械能。
(2)当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能；此过程的能量转化关系是内能转化为机械能，与内燃机的做功冲程类似；
(3)在内燃机的做功冲程中，燃气的内能转化为活塞的机械能，而吸气冲程、压缩冲程、排气冲程都是靠飞轮的惯性完成的；
(4)气缸外面被水包围，这样汽缸和水之间就有温度差，通过热传递的方式使热量从高温的汽缸传向低温的水，汽缸内能就会减小；因为水的比热容相对较大，所以在质量相同的情况下可以吸收更多的热量；
故答案为：(1)做功；机械能；(2)内；机械；做功；(3)做功；(4)比热容大；热传递。
(1)内燃机的四个冲程及能量转化情况；四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程；
压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能；做功冲程高温高压的燃气推动活塞对活塞做功，将内能转化为机械能。
(2)木塞冲出过程也是水蒸气的内能转化为塞子机械能的过程，水蒸气的内能会减小，温度降低；在内燃机的做功冲程中，能量转化关系是内能转化为机械能。
(3)内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两周，只有在做功冲程中使机车获得动力，其它三个冲程均为辅助冲程，依靠惯性完成。
(4)发生热传递的条件是物体之间有温度差，热量会从高温物体传向低温物体。比热容是表示物体吸热或放热本领的物理量。
此题综合考查了热机的四个冲程及能量转化形式、水的比热容大特点的应用、热机效率的计算等知识，涉及知识点较多，考查比较全面，要熟练掌握。
21.【答案】解：(1)在一标准大气压下水的沸点100℃，水吸收的热量：
Q吸=cm水(t−t0)
=4.2×103J/(kg⋅℃)×3.5kg×(100℃−20℃)
=1.176×106J；
(2)∵炉子的效率为40%，
∴无烟煤燃烧放出的热量：
Q放=Q吸η=1.176×106J40%=2.94×106J，
∵Q=mq，
∴需要燃烧无烟煤的质量：
m煤=Q放q=2.94×106J3.5×107J/kg=0.084kg。
答：水需要吸收了1.176×106J的热量，需要燃烧0.084kg的无烟煤。
【解析】(1)在一标准大气压下水的沸点100℃，知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm(t−t0)求水吸收的热量；
(2)根据炉子的效率求出煤燃烧放出的热量，再根据煤燃烧的效率求出煤完全燃烧放出的热量，最后根据Q=mq求出需要燃烧的无烟煤。
本题考查了热量的计算和燃料热值的应用，关键是知道在一标准大气压下水的沸点100℃。
22.【答案】解：(1)已知速度v=20m/s，s=100km
由v=st得运动时间为：
t=sv=100×103m20m/s=5000s；
(2)由题意知，发动机的实际功率P=23kW，发动机所做的功为W=Pt=23×1000W×5000s=1.15×108J；
(3)已知小汽车发动机的效率为25％，由η=WQ得汽油完全燃烧释放的热量为：
Q=Wη=1.15×108J25%=4.6×108J，
根据Q=mq可得，小汽车在这段路程中消耗汽油的质量为：
m=Qq=4.6×108J4.6×107J/kg=10kg。
答：(1)运动的时间为5000s；
(2)发动机所做的功为1.15×108J；
(3)消耗汽油的质量为10kg。
【解析】(1)已知汽车的行驶速度和行驶的距离，根据公式t=sv可求运动时间．
(2)已知发动机的实际功率和行驶的时间，根据公式W=Pt可求发动机所做的功．
(3)根据效率η=WQ×100%求出汽油完全燃烧释放的热量，根据公式Q=qm可求汽油的质量．
本题考查速度的计算及应用、功的简单计算、热值的计算和热机效率，关键是公式及其变形的灵活运用，还要注意单位的换算。
23.【答案】用电器
【解析】解：
(1)蓄电池在充电时，电能转化为化学能；因为蓄电池在消耗电能，所以属于用电器；
(2)汽车静止时对水平地面的压力等于汽车的重力，
由p=FS可知，汽车空载静止时对水平地面的压力：F=pS=3×105Pa×400×10−4m2=1.2×104N，
则汽车的重力G=F=1.2×104N；
(3)由v=st可得，汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间为：t=sv=46km100km/h=0.46h；
(4)发动机产生的牵引力为：F=110G=110×1.2×104N=1.2×103N，
牵引力做功为：W=F牵s=1.2×103N×46×103m=5.52×107J，
4kg汽油完全燃烧放出的热量：Q放=q汽油m=4.6×107J/kg×4kg=1.84×108J，
发动机的效率：η=WQ放×100%=5.52×107J1.84×108J×100%=30%。
答：(1)用电器；
(2)该汽车所受的重力是1.2×104N；
(3)该汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间是0.46h；
(4)该汽车发动机的效率是30%。
(1)蓄电池充电是电能转化成化学能储存起来，放电是化学能转化成电能；
(2)汽车静止时对水平地面的压力等于汽车的重力，根据p=FS求出汽车空载静止时对水平地面的压力，再根据G=F求出汽车的重力；
(3)根据速度公式求出汽车以100km/h的速度匀速在平直公路上行驶46km所需的时间；
(4)根据发动机产生的牵引力为车重的110求出发动机产生的牵引力，由W=F牵s算出牵引力做功，由Q放=q汽油m算出4kg汽油完全燃烧放出的热量，最后由η=WQ放×100%求出汽车发动机的效率。
本题考查重力、压强、放热公式、效率的有关计算，并考查二力平衡的知识，综合性较强。
24.【答案】(1)3 V；3 V；(2)1.02 A ；0.48 A ；(3)0.48 A ；0.48 A。
【解析】解：(1)由题图甲可知，两灯并联，已知电源电压为3 V，则灯泡L1、L2两端的电压都等于电源电压，为3 V。
(2)电流表A1测干路电流，电流表A2测灯L2所在支路电流，因此电流表A1示数大于A2示数。由题图乙知，电流表A1选用量程是0～3 A，分度值是0.1 A，电流表示数是1.5 A；由题图丙知，电流表A2选用的量程是0～0.6 A，分度值是0.02 A，电流表示数是0.48 A，即通过灯泡L2的电流I2=IA2=0.48 A，
通过灯泡L1的电流I1=IA1−IA2=1.5 A−0.48 A=1.02 A。
(3)L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此通过L2的电流不变，还是0.48 A，故两表示数都为0.48 A。
相关试卷
教科版九年级上册第三章 认识电路综合与测试单元测试当堂达标检测题： 这是一份教科版九年级上册第三章 认识电路综合与测试单元测试当堂达标检测题，共19页。试卷主要包含了单选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
初中物理教科版九年级上册第七章 磁与电综合与测试单元测试练习： 这是一份初中物理教科版九年级上册第七章 磁与电综合与测试单元测试练习，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
初中物理教科版九年级上册第五章 欧姆定律综合与测试单元测试随堂练习题： 这是一份初中物理教科版九年级上册第五章 欧姆定律综合与测试单元测试随堂练习题，共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
