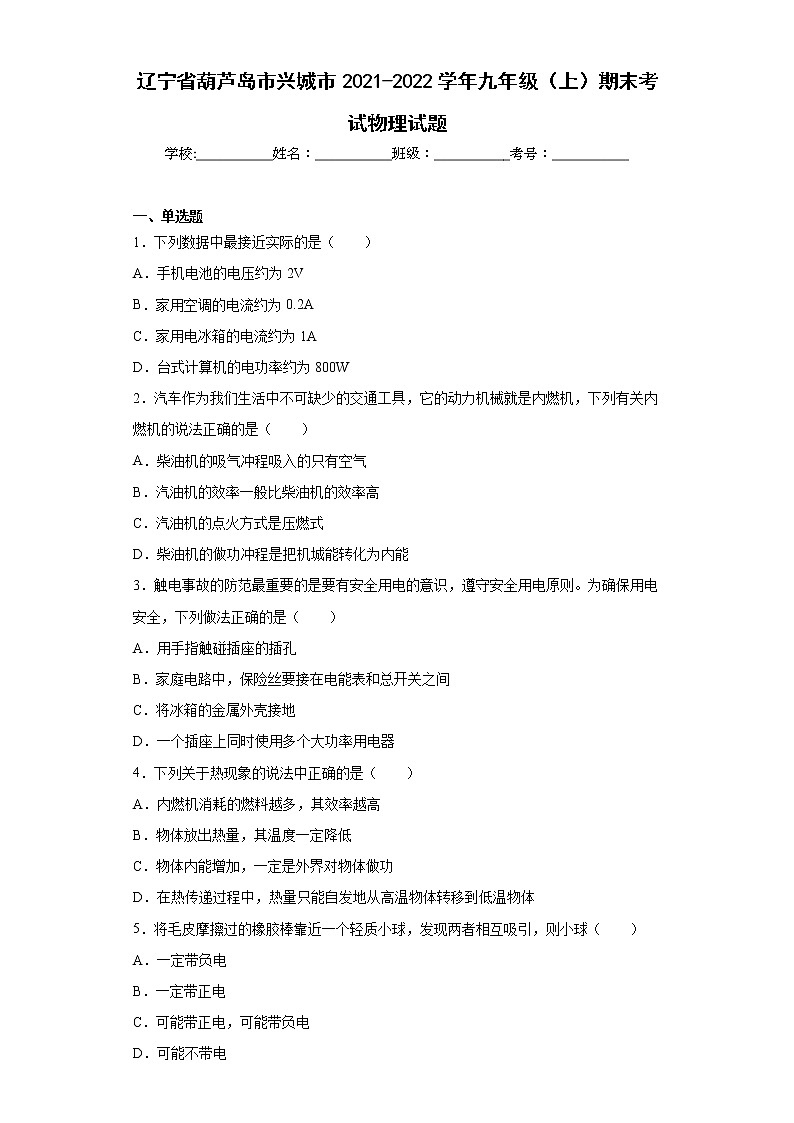

辽宁省葫芦岛市兴城市2021-2022学年九年级（上）期末考试物理试题(word版含答案)

辽宁省葫芦岛市兴城市2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．下列数据中最接近实际的是（　　）

A．手机电池的电压约为2V

B．家用空调的电流约为0.2A

C．家用电冰箱的电流约为1A

D．台式计算机的电功率约为800W

2．汽车作为我们生活中不可缺少的交通工具，它的动力机械就是内燃机，下列有关内燃机的说法正确的是（　　）

A．柴油机的吸气冲程吸入的只有空气

B．汽油机的效率一般比柴油机的效率高

C．汽油机的点火方式是压燃式

D．柴油机的做功冲程是把机城能转化为内能

3．触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是（　　）

A．用手指触碰插座的插孔

B．家庭电路中，保险丝要接在电能表和总开关之间

C．将冰箱的金属外壳接地

D．一个插座上同时使用多个大功率用电器

4．下列关于热现象的说法中正确的是（　　）

A．内燃机消耗的燃料越多，其效率越高

B．物体放出热量，其温度一定降低

C．物体内能增加，一定是外界对物体做功

D．在热传递过程中，热量只能自发地从高温物体转移到低温物体

5．将毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者相互吸引，则小球（　　）

A．一定带负电

B．一定带正电

C．可能带正电，可能带负电

D．可能不带电

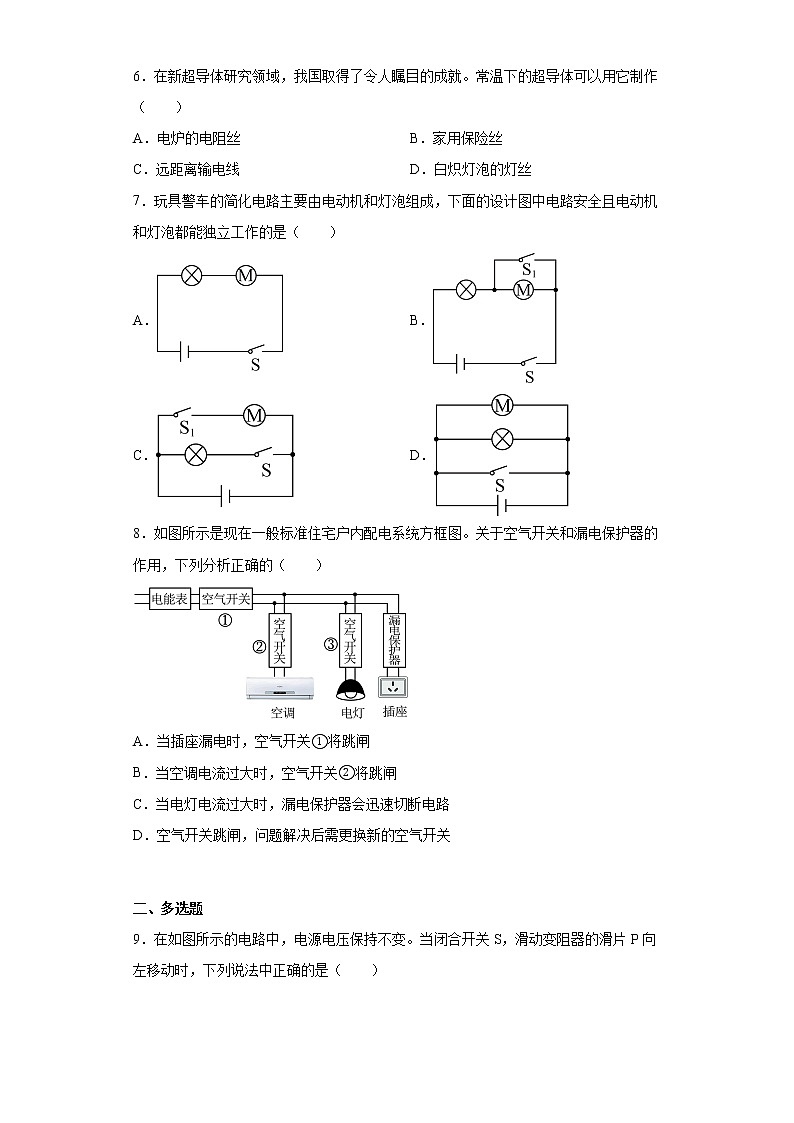

6．在新超导体研究领域，我国取得了令人瞩目的成就。常温下的超导体可以用它制作（　　）

A．电炉的电阻丝 B．家用保险丝

C．远距离输电线 D．白炽灯泡的灯丝

7．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）

A． B．

C． D．

8．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）

A．当插座漏电时，空气开关①将跳闸

B．当空调电流过大时，空气开关②将跳闸

C．当电灯电流过大时，漏电保护器会迅速切断电路

D．空气开关跳闸，问题解决后需更换新的空气开关

二、多选题

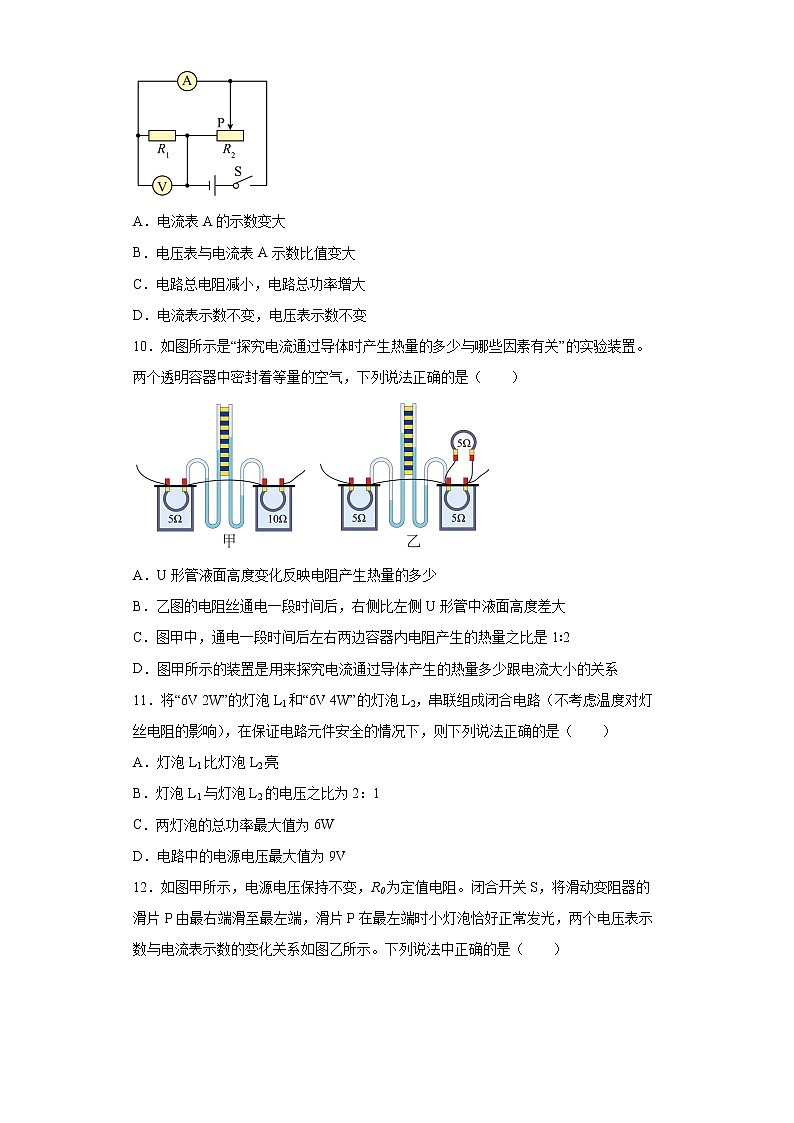

9．在如图所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）

A．电流表A的示数变大

B．电压表与电流表A示数比值变大

C．电路总电阻减小，电路总功率增大

D．电流表示数不变，电压表示数不变

10．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（　　）

A．U形管液面高度变化反映电阻产生热量的多少

B．乙图的电阻丝通电一段时间后，右侧比左侧U形管中液面高度差大

C．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1∶2

D．图甲所示的装置是用来探究电流通过导体产生的热量多少跟电流大小的关系

11．将“6V 2W”的灯泡L1和“6V 4W”的灯泡L2，串联组成闭合电路（不考虑温度对灯丝电阻的影响），在保证电路元件安全的情况下，则下列说法正确的是（　　）

A．灯泡L1比灯泡L2亮

B．灯泡L1与灯泡L2的电压之比为2：1

C．两灯泡的总功率最大值为6W

D．电路中的电源电压最大值为9V

12．如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片P由最右端滑至最左端，滑片P在最左端时小灯泡恰好正常发光，两个电压表示数与电流表示数的变化关系如图乙所示。下列说法中正确的是（　　）

A．电源电压为8V

B．小灯泡的额定功率为1.6W

C．P在最右端时，R0在1min内消耗的电能为24J

D．滑动变阻器的最大阻值为35Ω

三、填空题

13．俗语中常常包含许多的物理知识。五月五，是端午，吃粽子，挂艾草，划龙舟。煮粽子是通过 _____的方法改变粽子的内能，闻到艾草的气味，这是 _____现象。

14．浩瀚星空，飞天逐梦，中国航天员再次出征探苍穹。2021年10月16日，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心按照预定时间精准点火发射，并成功入轨对接中国空间站。火箭的燃料使用了液态氢，主要是因为它的 _____大，火箭发射升空时，燃料的化学能转化为 _____能，再转化为火箭的机械能，这个过程中火箭的机械能 _____（选填“守恒”或“不守恒”）

15．验电器是根据 _____的原理来检验物体是否带电的。用丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片会带上 _____电，接触瞬间的电流方向是 _____（选填“从玻璃棒到金属箔片”或“从金属箔片到玻璃棒”）。

16．因为不安全用电引起的火灾事故时有发生。家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 _____或电路中用电器 _____过大都会引发安全事故，除此之外线路连接处因为接触不良，也容易造成该处的电阻 _____（选填“变大”或“变小”）局部过热从而引发火灾。

17．家庭电路中各用电器是_____联的，如图所示用试电笔辨别火线、零线时，执笔方式正确的是_____（选填“图甲”或“图乙”），试电笔发亮时，火线、试电笔、人体与大地构成_____联电路。

18．如图所示是小娟家的电能表，她家同时使用的用电器总功率不能超过_____W。她让个电热水器单独接入电路，使用加热挡工作30min，电能表转盘刚好转了1800转，这段时间电热水器消耗的电能为_____J，此电热水器加热挡的实际功率为_____W。

19．电动自行车的电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为 _____J，线圈的发热功率为 _____W，电动机消耗的电能为 _____J。

20．如图所示，电源电压恒为6V，定值电阻R标有“10Ω”字样，滑动变阻器标有“20Ω2A”字样，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，在保证电路安全的情况下将滑动变阻器的滑片从右向左滑动的过程中，电压表与电流表示数之比_____（选填“变大”、“变小”或“不变”），该电路的最大功率为_____W，滑动变阻器的最大功率为_____W。

21．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R1的电功率为3.6W，电源电压为 _____V，P在A端时电流表的示数为 _____A，此时R1的电功率为 _____W。

四、作图题

22．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大。

23．如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。

24．某保密室有三道门，关上一道门相当于闭合一个开关，只要有一道门没有关上红色和绿色的指示灯都会发光，当三道门都关上时，红灯会熄灭，只有绿灯会发光请在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉）

五、简答题

25．如图所示为家庭常用的一款电水壶，其主要部件是发热底盘。请回答下列问题：

（1）电水壶工作时，发热底盘发热的原理是什么？

（2）电水壶的指示灯发光时发生了怎样的能量转化？

（3）电水壶的指示灯是个发光二极管，二极管主要是由什么材料制成的？

六、计算题

26．天然气是兴城市民常用的一种能源。某用户用燃气热水器将20L的水从20℃加热到70℃时消耗的燃气为0.25m3。已知水的比热容c水＝4.2×103J/（kg•℃），天然气的热值q＝4.0×107J/m3。求：

（1）这些水吸收的热量是多少？

（2）加热这些水所需要的天然气完全燃烧放出的热量是多少？

（3）该燃气热水器的效率为多少？

27．小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位。“低温”挡功率为24W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝，电热丝R2阻值为12Ω。求：

（1）电热丝R1的阻值是多少？

（2）“高温”挡的功率为多少？

（3）座椅垫高温挡工作3min电流做了多少功？

七、实验题

28．某同学在“探究不同物质吸热情况”的实验中，使用两个相同的容器分别装入甲、乙两种液体，并用相同的装置加热。

（1）实验中应取 _____（选填“质量”或“体积”）相同的甲、乙两种液体，液体吸收热量的多少可通过 _____来比较；

（2）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图像，由图像可知，甲、乙吸收相同的热量，_____（选填“甲”或“乙”）升高的温度较高，_____吸热能力强，甲、乙两种液体比热容的关系是：c乙＝_____c甲；

（3）冬天，小明想自制一个暖手袋，若从甲或乙中选一种液体装入暖手袋中作为供热介质，选择 _____（选填“甲”或“乙”）为介质保暖时间会更长。

29．如图所示，是小敏探究影响导体电阻大小因素的实验装置图，实验中她分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度都是1m，导线c长度为0.5m导线a、b、c横截面积都是0.5mm2导线d横截面积是1mm2。

（1）该实验是通过观察 _____来间接比较导线电阻的大小，这种科学研究问题的方法是 _____法。

（2）选用b、c两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 _____有关。

（3）实验中，她将a、b两根导线分别接入电路，测出的电流分别为Ia、Ib，它们的关系为Ia＞Ib。则可得出的结论是 _____。通过分析实验信息，该同学还可以判断出：镍铬材料和锰铜材料比较，_____导电性较强。

（4）当把b、d两根导线分别接入电路中进行实验时，小敏测出的电流分别为Ib、Id，它们的关系为Ib＜Id，由此得出的结论是 _____。

30．“测量未知电阻阻值”实验中，提供了学生电源、电流表、电压表、滑动变阻器、开关、导线若干。

（1）请用笔画线代替导线，将图甲中的器材连接成完整电路______。要求：滑片P向右端移动时，电流表示数变小；

（2）闭合开关前，滑片应滑至最______（选填“左”或“右”）端。这样做的目的是 ______；

（3）闭合开关前，某同学发现电流表指针在零刻度线右端，其原因可能是______。问题解决后，通过试触，选择了合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙所示，则Rx的阻值为______Ω；

（4）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成______；

（5）完成实验后，进行误差分析：考虑到电压表中也有电流通过，该电路测得的Rx的测量值与真实值相比______（选填“偏大”或“偏小”）。

31．小亮在“探究电流与电阻的关系”实验中，使用的实验器材有：两节新的干电池组成的电池组、电流表、电压表、开关、5Ω、10Ω、15Ω、20Ω的定值电阻、滑动变阻器各一个、导线若干。

（1）先将5Ω的电阻接入如图甲所示电路中，小亮闭合开关向右调节变阻器的滑片时发现电压表示数 _____（选填“变大”、“变小”或“不变”），他意识到电路连接有错误。请你在连接错误的导线上打“×”并补画出一条正确的导线______；

（2）电路连接正确后，闭合开关，同时调节滑动变阻器，当电压表示数如图乙所示时，此时记下的电流表示数应为 _____；

（3）当把电阻由5Ω换成10Ω后，调节滑动变阻器的滑片，使电压表示数为 _____V，并记下对应的电流值，此时滑动变阻器连入的阻值，跟原来相比 _____（选填“变大”或“变小”）；

（4）当把15Ω的电阻换成20Ω的电阻后，无论怎样调节滑片都无法使电压表示数调到控制值，说明他选择的滑动变阻器 _____。

32．在测量小灯泡电功率的实验中，电源电压为6V，小灯泡的额定电压为2.5V。

（1）图甲是小红连接的电路，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示数为零，由此可判断猜想 _____是错误的；又进一步观察到电压表无示数，最终确定猜想 _____是正确的；（两空均选填“①”、“②”或“③”）

（2）图乙是根据实验数据绘制的通过小灯泡的电流I与其两端电压U的关系图像，分析图像可知，则小灯泡的额定功率是 _____W，当小灯泡两端电压升高时，其电阻会 _____，小灯泡的实际功率会 _____（以上两空均选填“增大”、“减小”或“不变”）；

（3）为测量额定电流为0.2A的小灯泡的额定功率，同组的晓晓又设计了如图丙所示的电路，电源电压3V保持不变。请将实验步骤补充完整：

①闭合开关 _____（选填“S1”、“S2”或“S1”），调节滑动变阻器的滑片，使电流表的示数为 _____时，小灯泡正常发光；

②再 _____（选填“闭合”或“断开”）开关S2，变阻器滑片 _____（选填“保持不动”、“向右移动”或“向左移动”），读出电流表示数为0.5A；

③小灯泡的额定功率P额=_____W。

参考答案：

1．C

2．A

3．C

4．D

5．D

6．C

7．C

8．B

9．CD

10．AC

11．ABD

12．ABC

13．     热传递     扩散

14．     热值     内     不守恒

15．     同种电荷相互排斥     正     从玻璃棒到金属箔片

16．     短路     总功率     变大

17．     并     图甲     串

18．     4400     2.16×106     1200

19．     5760     19.2     4.32×104

20．     不变     1.8     0.9

21．     12     1.2     14.4

22．

23．

24．

25．（1）电流热效应；（2）将电能转化为光能和内能；（3）半导体材料

26．（1）4.2×106J；（2）1×107J；（3）42%

27．（1）12Ω；（2）48W；（3）8640J

28．     质量     加热时间     甲     乙     2     乙

29．     电流表的示数     转换     长度     导体的电阻与材料有关     锰铜合金     在导体的材料、长度相同时，横截面积越大，电阻越小

30．     见解析     右     保护电路     电流表没有调零     20     正比     偏小

31．     不变          0.3A     1.5     变大     最大阻值过小

32．     ②     ③     0.625     增大     增大     S1     0.2A     闭合     保持不动     0.36
