云南省昆明市嵩明县、五华区2021-2022学年九年级（上）期末考试物理试题(word版含答案)

这是一份云南省昆明市嵩明县、五华区2021-2022学年九年级（上）期末考试物理试题(word版含答案)，共12页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

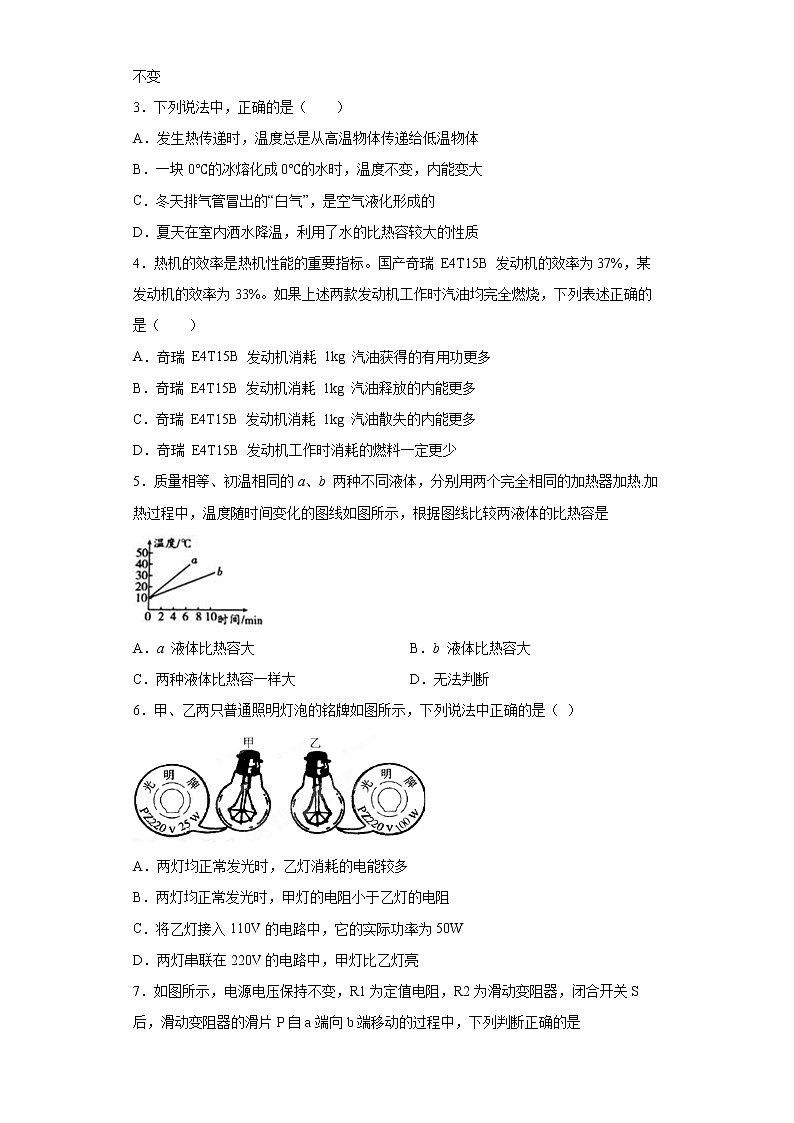

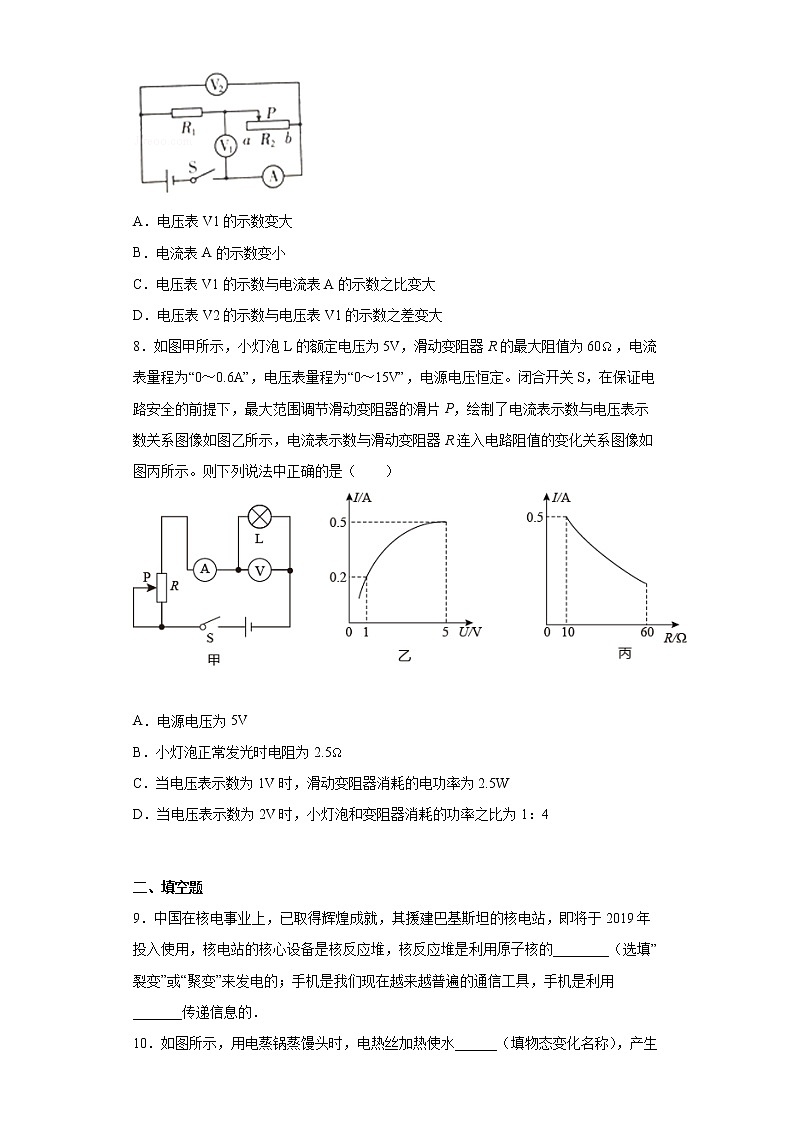

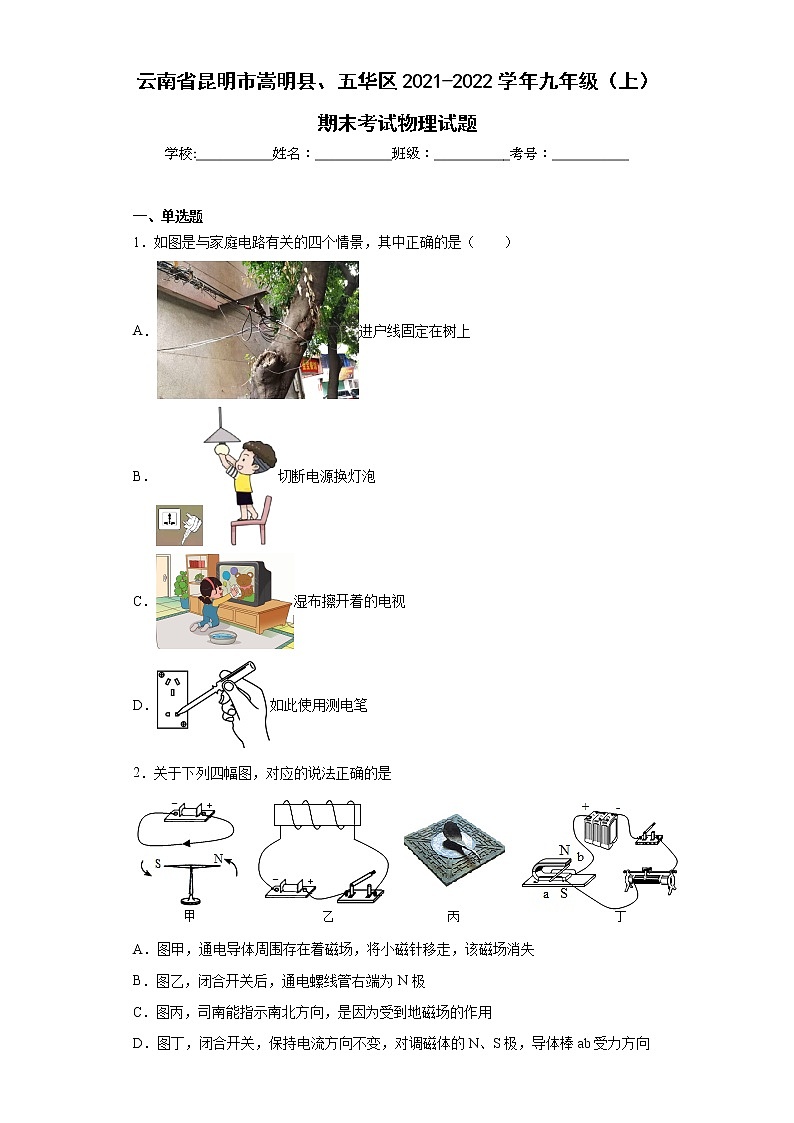

云南省昆明市嵩明县、五华区2021-2022学年九年级（上）期末考试物理试题学校:___________姓名：___________班级：___________考号：___________ 一、单选题1．如图是与家庭电路有关的四个情景，其中正确的是（　　）A．进户线固定在树上B．切断电源换灯泡C．湿布擦开着的电视D．如此使用测电笔2．关于下列四幅图，对应的说法正确的是A．图甲，通电导体周围存在着磁场，将小磁针移走，该磁场消失B．图乙，闭合开关后，通电螺线管右端为N极C．图丙，司南能指示南北方向，是因为受到地磁场的作用D．图丁，闭合开关，保持电流方向不变，对调磁体的N、S极，导体棒ab受力方向不变3．下列说法中，正确的是（　　）A．发生热传递时，温度总是从高温物体传递给低温物体B．一块0℃的冰熔化成0℃的水时，温度不变，内能变大C．冬天排气管冒出的“白气”，是空气液化形成的D．夏天在室内洒水降温，利用了水的比热容较大的性质4．热机的效率是热机性能的重要指标。国产奇瑞 E4T15B 发动机的效率为37%，某发动机的效率为33%。如果上述两款发动机工作时汽油均完全燃烧，下列表述正确的是（　　）A．奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多B．奇瑞 E4T15B 发动机消耗 1kg 汽油释放的内能更多C．奇瑞 E4T15B 发动机消耗 1kg 汽油散失的内能更多D．奇瑞 E4T15B 发动机工作时消耗的燃料一定更少5．质量相等、初温相同的a、b 两种不同液体，分别用两个完全相同的加热器加热.加热过程中，温度随时间变化的图线如图所示，根据图线比较两液体的比热容是A．a 液体比热容大 B．b 液体比热容大C．两种液体比热容一样大 D．无法判断6．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．将乙灯接入110V的电路中，它的实际功率为50WD．两灯串联在220V的电路中，甲灯比乙灯亮7．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器的滑片P自a端向b端移动的过程中，下列判断正确的是A．电压表V1的示数变大B．电流表A的示数变小C．电压表V1的示数与电流表A的示数之比变大D．电压表V2的示数与电压表V1的示数之差变大8．如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（　　） A．电源电压为5VB．小灯泡正常发光时电阻为2.5C．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4 二、填空题9．中国在核电事业上，已取得辉煌成就，其援建巴基斯坦的核电站，即将于2019年投入使用，核电站的核心设备是核反应堆，核反应堆是利用原子核的________（选填”裂变”或“聚变”来发电的；手机是我们现在越来越普遍的通信工具，手机是利用_______传递信息的．10．如图所示，用电蒸锅蒸馒头时，电热丝加热使水______（填物态变化名称），产生高温水蒸气。水蒸气接触到馒头时液化，同时______（选填“吸收”或“放出”）大量的热，从而把馒头蒸熟。11．装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起。在这个过程中，暖水瓶内的水蒸气对瓶塞做功，相当于内燃机的______冲程，暖水瓶内水蒸气的内能______（填“增大”或“减小”）。12．把标有“6V 3W”和“6V 6W”的两盏电灯串联后接入电路中（灯泡电阻不变），如果让其中一盏灯能长时间正常发光，则该电路两端的电压应为___________V，两灯消耗的总功率为___________W。13．小红家里的电能表标有“3000R/kW•h”的字样，现小红只利用该电能表测定家中电取暖器消耗的电能，当取暖器单独工作时，电能表的转盘在90s内转过60转，则该取暖器消耗的电能是___________度，电功率是___________W。14．如图是小灯泡L和电阻R中电流随电压变化的图像。若小灯泡L的额定电压为2V，其额定功率为 ___________W；若将它们串联接在电压为4V的电源两端，电路中的电流为 ___________A。15．如图所示，要使L1和L2并联在电路中，应闭合的开关_______________，使L1和L2串联在电路中，应闭合的开关是_________________16．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。17．如图所示，若甲、乙两表为电压表，当S闭合时，两表示数之比为U甲：U乙=3：2，若甲、乙两表为电流表，当S断开时，两表示数之比为I甲：I乙=_____，此时R1和R2消耗的功率之比P1：P2=_____。18．在图中所示电路中，电源电压恒为6V。闭合S后，发现两个小灯泡（均标有“3V 1W”）都不亮，用电压表测得Uac=Ubd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是__________（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为______。19．如图所示，温度计的示数为__________________℃ 三、作图题20．如图，两磁体间放置的小磁针静止时如图所示，请标出两磁体a、b端及小磁针上端磁极的名称。(    )21．根据如图所示的实物图，请画出这个实物图的电路图．(    )  四、实验题22．在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，将温度计插入试管后，待温度升至50℃左右开始，每隔大约1min记录一次温度，根据记录的数据，在方格纸上以纵轴表示温度，横轴表示时间，描点连线，得到如图乙所示的该物质熔化时温度随时间变化的图像。（1）实验中采取“水浴法”对试管中的物质加热，这种加热方法的好处是使试管中的物质 ___________；（2）由图乙可知，该物质是___________（选填“晶体”或“非晶体”）；（3）图乙中物体C点处于___________状态；在B点时刻的内能___________（选填“大于”、“小于”或“等于”）D点时刻的内能；（4）比较图乙中的AB段与DE段可知，物质AB段的比热容___________（选填“大于”、“小于”或“等于”）DE段的比热容；（5）某同学把试管中的物质换成水，烧杯中的水已沸腾，试管中的水___________（选填“会”或“不会”）沸腾，原因是___________。23．某物理小组“探究电流与电压、电阻的关系”的实验电路图如图甲所示。实验器材：电源（4.5V）、电流表（0~0.6A）、电压表（0~3V），定值电阻R1=5Ω、R2=10Ω、R3=20Ω，滑动变阻器（20Ω 2A）、开关、导线若干。（1）探究电流与电压关系：①应保持_____不变，采用的科学方法是：_____；②实验中多次测量的目的_____；③小明选用5Ω和10Ω的两只电阻分别进行实验，绘制出I-U图如图乙所示。分析M或N图像可得到实验结论：_____。其中M对应的电阻阻值是_____Ω。（2）探究电流与电阻的关系：①首先将定值电阻R1＝5Ω接入AB间，调节滑动变阻器滑片P位置，使R1两端电压为2V；然后电阻R1=5Ω换成R2=10Ω时，闭合开关，应将滑动变阻器的滑片P向_____（选填“a”或“b”）端移动，同时眼睛应注视_____（选填“滑片P”、“电流表”或“电压表”）；②最后将R3=20Ω接入AB间，发现无论怎样移动滑动变阻器滑片P，电压表的示数都无法达到2V。为顺利完成实验，所选滑动变阻器的最大阻值至少为_____Ω；③更换滑动变阻器完成实验，归纳总结得出实验结论。24．实验室购买了一批规格为“2.5V0.5W”的小灯泡，某同学利用其中一只灯泡做测量小灯泡电功率的实验。 （1）为完成实验，请在图1中用笔画线代替导线讲实验电路连接完整（连线不得交叉）(      ) ；（2）该同学正确连接好电路后，闭合开关前，发现电压表指针偏转如图2中所示，其原因是 ___________；（3）解决上述问题后，却发现小灯泡不亮，可是电流表和电压表的指针都有偏转，原因可能是 ___________；（4）调节滑片，测出的数据如下表所示。当电压表示数为2.5V时，电流表的示数如图3所示，则此时通过小灯泡的电流为 ___________A；试验次数第一次第二次第三次电压U/V22.53电流I/A0.28 0.32灯泡亮度亮很亮非常亮 （5）分析这几组数据，你认为该小灯泡 ___________（选填“合格”或“不合格”），你判断的依据是 ___________；（6）若这种灯泡钨丝的粗细是一定的，则这个小灯泡钨丝的长度与合格产品相比是 ___________（选填“更长”或“更短”）。用这只小灯泡做实验时，容易出现的故障是 ___________；（7）该同学通过实验还发现：小灯泡的 ___________越大，小灯泡越亮。 五、计算题25．甲烷是城市生活垃圾处理后所得垃圾气体的主要成分，若将它收集起来可加以利用，每千克生活垃圾经特殊处理后平均能产生的垃圾气体，已知该气体的热值为，.请回答下列问题：（1）这的垃圾气体完全燃烧后产生的热量是多少？（2）若将这些热量全部用来烧水，可使多少kg的水从25℃升高到100℃？[]（3）若将这垃圾气体完全燃烧后所产生热量的50%用来发电，可供50W的灯泡工作多少小时？26．如图所示电路中，灯泡L标有“6V 3W“字样（不计温度对灯丝电阻的影响），当开关S1闭合，滑动变阻器的滑片P在最左端时，灯泡L正常发光；当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，电流表的示数是0.2A．求：（1）电源电压（2）滑动变阻器R的最大阻值；（3）电路的最小功率和最大功率．27．如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式。该电热水壶有高温、中温、低温三挡，中温挡的额定功率为500W，求：（1）甲、乙、丙、丁哪种连接方式电热水壶处于中温挡？R1的阻值是多少？（2）电热水壶调至中温挡正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min，水所吸收的热量及电热水壶的效率；（3）电热水壶高温挡的额定功率。
参考答案：1．B2．C3．B4．A5．B6．D7．D8．D9．     裂变     电磁波10．     汽化     放出11．     做功     减小12．     9     4.513．     0.02     80014．     0.5     0.1515．     S1、S3     S216．     并     用电器17．     1:3     2:118．     灯泡L2灯丝断     0V19．3920．21．22．     受热均匀     晶体     固液共存     小于     小于     不会     试管内外的水温度相同，试管内的水不能继续吸热23．     电阻     控制变量     使实验结论更具有普遍性     在电阻一定时，导体中的电流与导体两端电压成正比     5     b     电压表     2524．          电压表指针没有调零     变阻器连入电路中的电阻过大     0.3     不合格     在额定电压的条件下小灯泡的实际电功率大于额定功率     更短     小灯泡容易烧坏     实际功率25．（1）；（2）18kg；（3）15.75h26．（1）6V；（2）36Ω；（3）0.75W， 4W。27．（1）丙图， 96.8Ω；（2）5.88×105J， 98%；（3）1000W。
