物理选择性必修 第一册2 全反射优秀教案设计

这是一份物理选择性必修 第一册2 全反射优秀教案设计，共5页。教案主要包含了自主学习，学始于疑，合作探究一，合作探究二，合作探究三，进阶闯关检测等内容，欢迎下载使用。

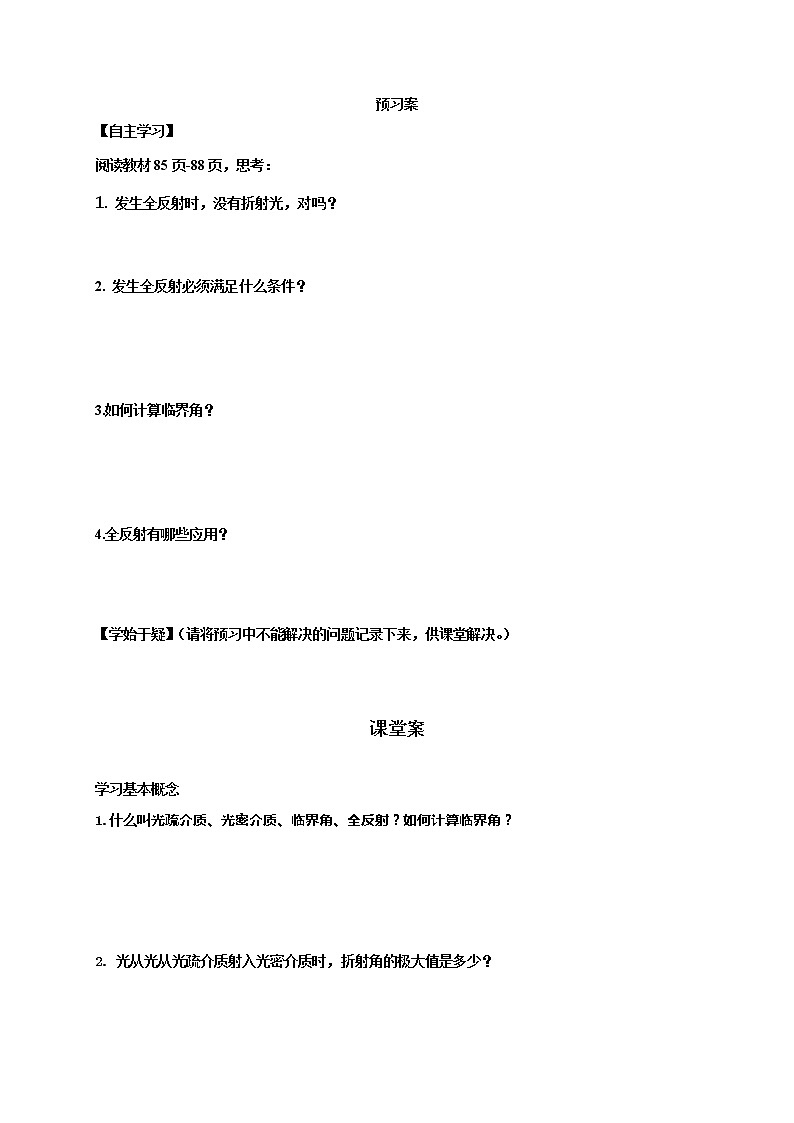

阅读教材85页-88页，思考：
1. 发生全反射时，没有折射光，对吗？
2. 发生全反射必须满足什么条件？
3.如何计算临界角？
4.全反射有哪些应用？
【学始于疑】（请将预习中不能解决的问题记录下来，供课堂解决。）
课堂案
学习基本概念
1.什么叫光疏介质、光密介质、临界角、全反射？如何计算临界角？
2. 光从光从光疏介质射入光密介质时，折射角的极大值是多少？

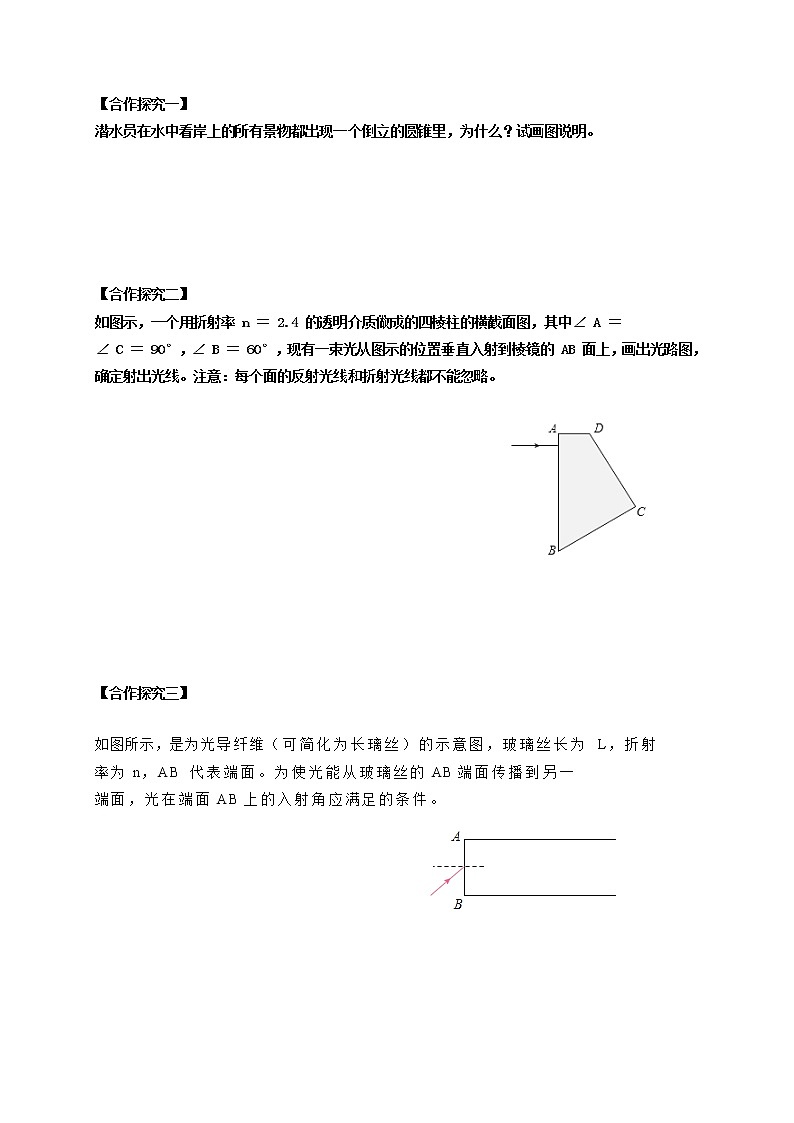

【合作探究一】
潜水员在水中看岸上的所有景物都出现一个倒立的圆锥里，为什么？试画图说明。
【合作探究二】
如图示，一个用折射率 n ＝ 2.4 的透明介质做成的四棱柱的横截面图，其中∠ A ＝
∠ C ＝ 90°，∠ B ＝ 60°，现有一束光从图示的位置垂直入射到棱镜的 AB 面上，画出光路图， 确定射出光线。注意：每个面的反射光线和折射光线都不能忽略。
【合作探究三】
如图所示，是为光导纤维（可简化为长璃丝）的示意图，玻璃丝长为 L，折射
率为n，AB 代表端面。为使光能从玻璃丝的AB端面传播到另一
端面，光在端面AB上的入射角应满足的条件。
总结：
【进阶闯关检测】
A类基础关
在光学仪器中，“道威棱镜”被广泛用来进行图形翻转。如图，ABCD 是棱镜的横截面，是底角为45°的等腰梯形。现有与BC 平行的三条光线射入AB，已知棱镜材料的折射率n ＝eq \r(2)，请根据计算结果在原图上准确作出这三条光线从进入棱镜到射出棱镜的光路图，论证BC 面是否有光线射出棱镜，并说明从DC 射出的光线跟入射光线相比有什么特点。
B类能力关
2.用下面的方法可以测量液体的折射率： 取一个半径为 r 的软木塞，在它的圆心处插上一枚大头针，让软木塞浮在液面上（如下图示）。调整大头针插入软木塞的深度，使它露在外面的长度为 h。这时从液面上方的各个方向向液体中看，恰好看不到大头针。利用测得的数据r 和 h 即可求出液体的折射率。写出用 r 和 h 求折射率的计算式。
r
h
C类综合关（选做）
3.如图 ，图中阴影部分 ABC 为一透明材料做成的柱形光学元件的横截面，该种材料折射率 n ＝ 2，AC为一半径为 R 的 1 圆弧，D为圆弧面圆心，ABCD 构成正方形，在 D 处有一点光源。若只考虑首次从圆弧 AC直接射向AB、BC 的光线，从点光源射入圆弧 AC的光中，有一部分不能从 AB、BC 面直接射出，求这部分光照射圆弧 AC的弧长。
【进阶闯关检测】答案
A类基础关
1.
答案：BC 面没有光线射出棱镜，DC 射出的光线与入射光线平行。
B类能力关
2.
C类综合关（选做）
3.答案：πR/6
