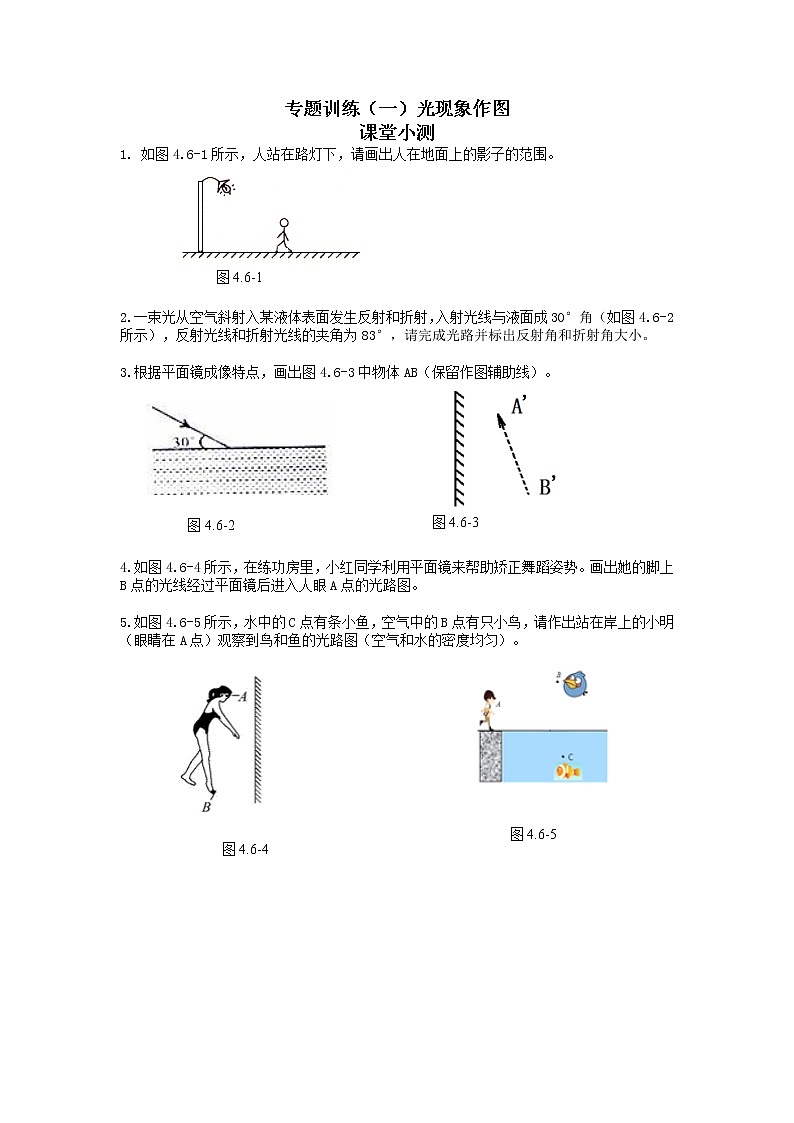

如图4.6-1所示，人站在路灯下，请画出人在地面上的影子的范围。
图4.6-1
2.一束光从空气斜射入某液体表面发生反射和折射，入射光线与液面成30°角（如图4.6-2所示），反射光线和折射光线的夹角为83°，请完成光路并标出反射角和折射角大小。
3.根据平面镜成像特点，画出图4.6-3中物体AB（保留作图辅助线）。
图4.6-3
图4.6-2

4.如图4.6-4所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
图4.6-5
图4.6-4
5.如图4.6-5所示，水中的C点有条小鱼，空气中的B点有只小鸟，请作出站在岸上的小明（眼睛在A点）观察到鸟和鱼的光路图（空气和水的密度均匀）。
课后作业

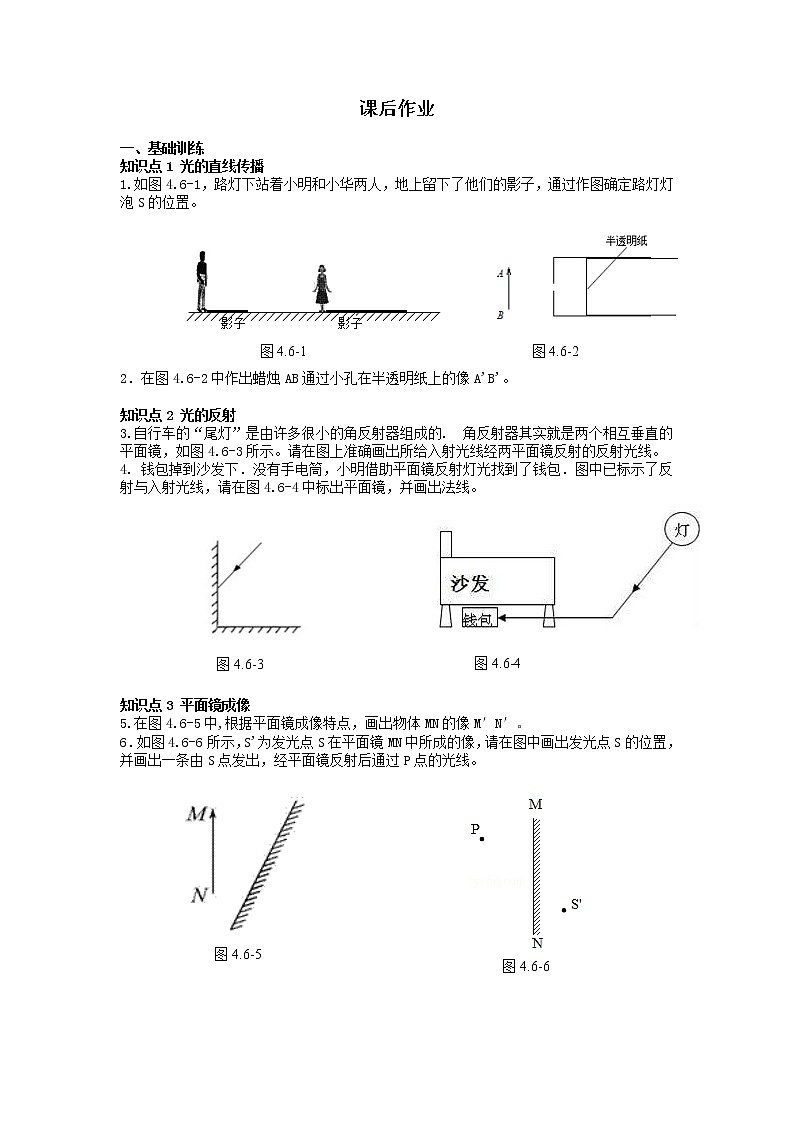

一、基础训练
知识点1 光的直线传播
1.如图4.6-1，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
图4.6-1
图4.6-2
2．在图4.6-2中作出蜡烛AB通过小孔在半透明纸上的像A'B'。
知识点2 光的反射
3.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图4.6-3所示。请在图上准确画出所给入射光线经两平面镜反射的反射光线。
4. 钱包掉到沙发下．没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射与入射光线，请在图4.6-4中标出平面镜，并画出法线。
图4.6-3
图4.6-4

知识点3 平面镜成像
5.在图4.6-5中,根据平面镜成像特点，画出物体MN的像M′N′。
6．如图4.6-6所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

图4.6-5
图4.6-6

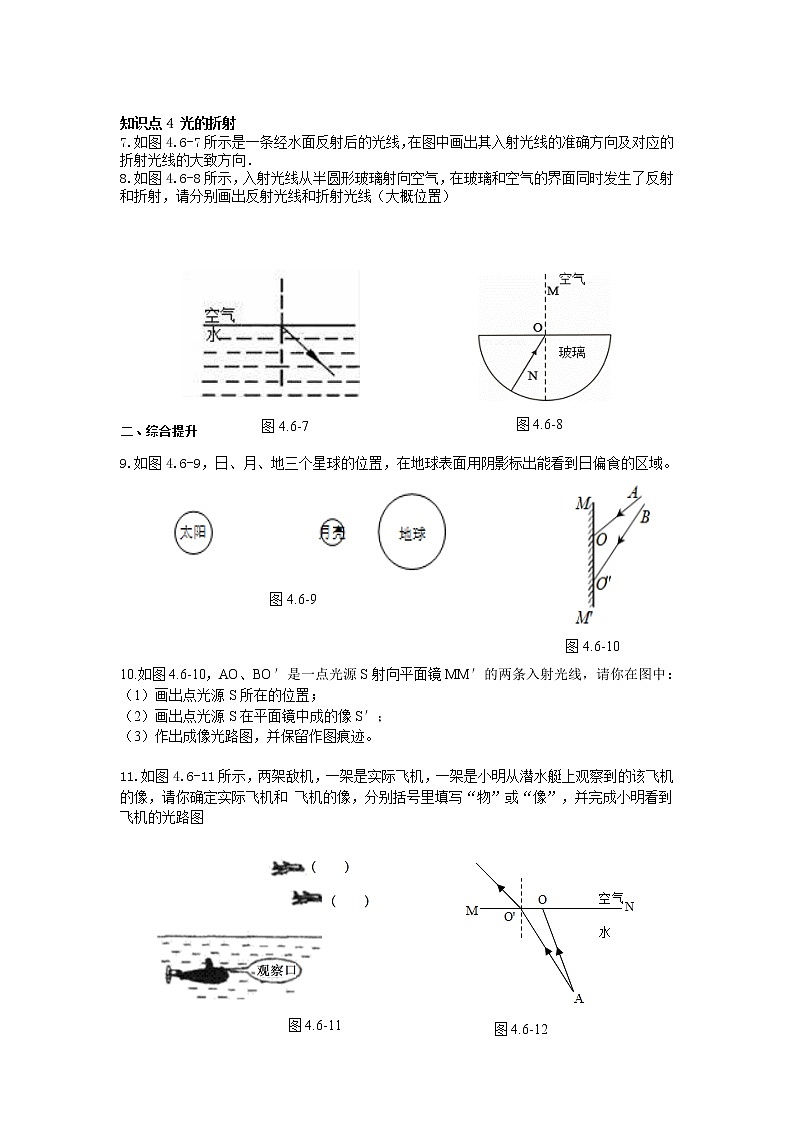

知识点4 光的折射
7.如图4.6-7所示是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．
8.如图4.6-8所示，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）

图4.6-8
图4.6-7
综合提升
9.如图4.6-9，日、月、地三个星球的位置，在地球表面用阴影标出能看到日偏食的区域。
图4.6-10
图4.6-9
10.如图4.6-10，AO、BO′是一点光源S射向平面镜MM′的两条入射光线，请你在图中：
（1）画出点光源S所在的位置；
（2）画出点光源S在平面镜中成的像S′；
（3）作出成像光路图，并保留作图痕迹。
11.如图4.6-11所示，两架敌机，一架是实际飞机，一架是小明从潜水艇上观察到的该飞机的像，请你确定实际飞机和 飞机的像，分别括号里填写“物”或“像”，并完成小明看到飞机的光路图
图4.6-11
图4.6-12
12.潭清疑水浅，安全记心间，如图4.6-12，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A'。
专题训练（一）光现象画图
1.如图4.6-1所示 2.如图4.6-2所示
图4.6-1
图4.6-2
3.如图4.6-3所示 4.如图4.6-4所示 5.如图4.6-5所示
图4.6-5
图4.6-3
图4.6-4
课后作业
如图4.6-1所示 2．如图4.6-2所示
图4.6-1
图4.6-2
3.如图4.6-3所示 4. 如图图4.6-4所示
图4.6-3
O
N
图4.6-4
图4.6-8
如图4.6-5所示 6.如图4.6-6所示
图4.6-7
图4.6-6
图4.6-5
7.如图4.6-7所示 8.如图4.6-8所示
图4.6-10
图4.6-9
9.如图4.6-9所示 10.如图4.6-10所示
11.如图4.6-11所示 12.如图4.6-12所示
图4.6-12
（物）
（像）
图4.6-11
