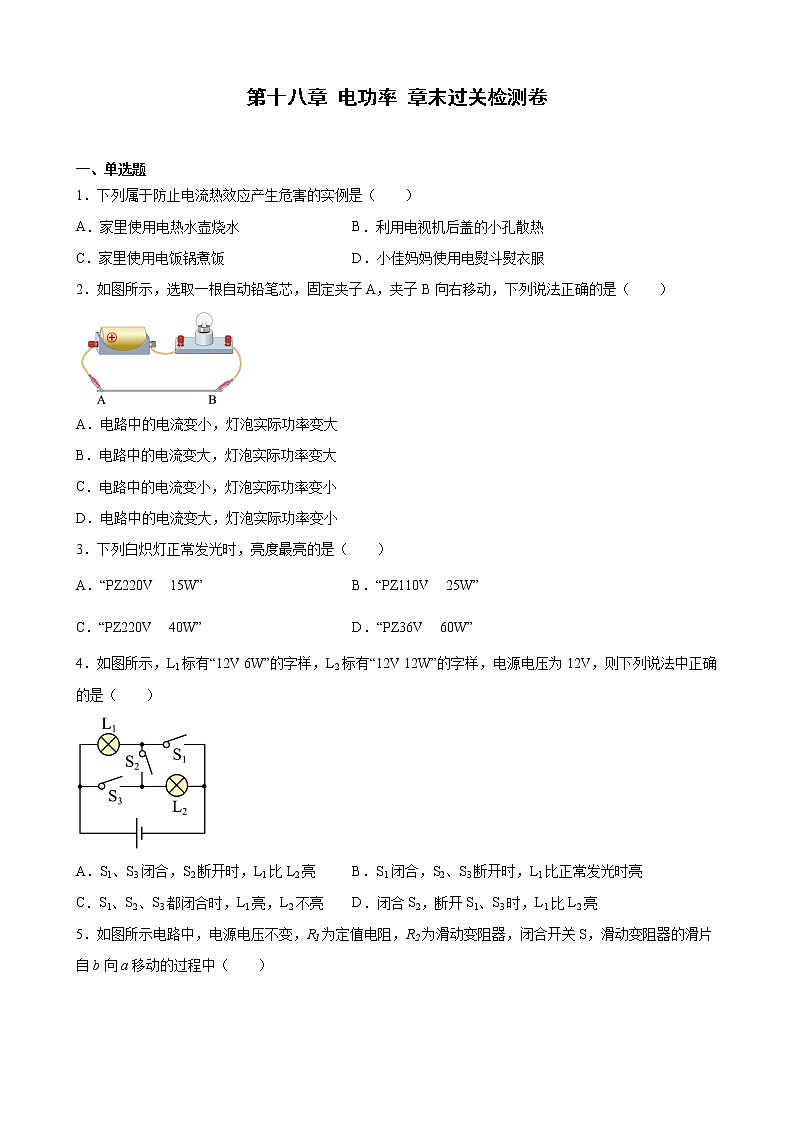

第十八章 电功率 章末过关检测卷

一、单选题

1．下列属于防止电流热效应产生危害的实例是（　　）

A．家里使用电热水壶烧水 B．利用电视机后盖的小孔散热

C．家里使用电饭锅煮饭 D．小佳妈妈使用电熨斗熨衣服

2．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（　　）

A．电路中的电流变小，灯泡实际功率变大

B．电路中的电流变大，灯泡实际功率变大

C．电路中的电流变小，灯泡实际功率变小

D．电路中的电流变大，灯泡实际功率变小

3．下列白炽灯正常发光时，亮度最亮的是（　　）

A．“PZ220V   15W” B．“PZ110V   25W”

C．“PZ220V   40W” D．“PZ36V   60W”

4．如图所示，L1标有“12V 6W”的字样，L2标有“12V 12W”的字样，电源电压为12V，则下列说法中正确的是（　　）

A．S1、S3闭合，S2断开时，L1比L2亮 B．S1闭合，S2、S3断开时，L1比正常发光时亮

C．S1、S2、S3都闭合时，L1亮，L2不亮 D．闭合S2，断开S1、S3时，L1比L2亮

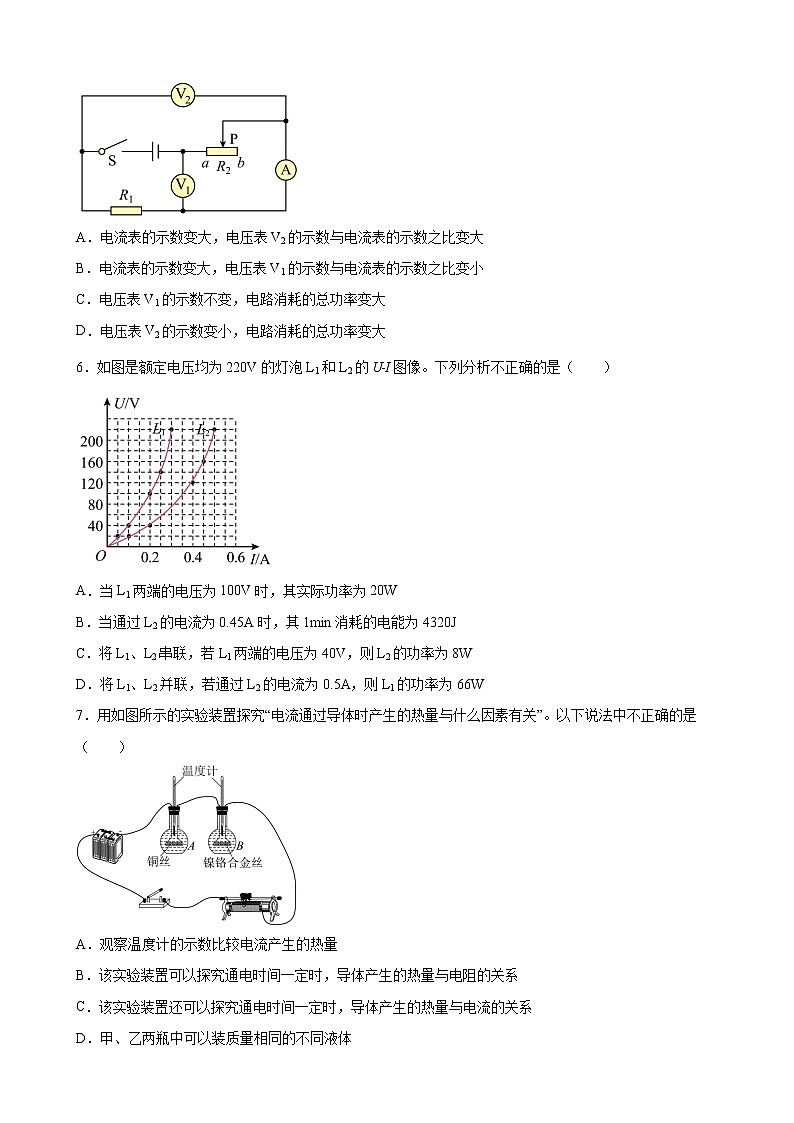

5．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑动变阻器的滑片自b向a移动的过程中（　　）

A．电流表的示数变大，电压表V2的示数与电流表的示数之比变大

B．电流表的示数变大，电压表V1的示数与电流表的示数之比变小

C．电压表V1的示数不变，电路消耗的总功率变大

D．电压表V2的示数变小，电路消耗的总功率变大

6．如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（　　）

A．当L1两端的电压为100V时，其实际功率为20W

B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J

C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W

D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W

7．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以下说法中不正确的是（　　）　

A．观察温度计的示数比较电流产生的热量

B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系

C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系

D．甲、乙两瓶中可以装质量相同的不同液体

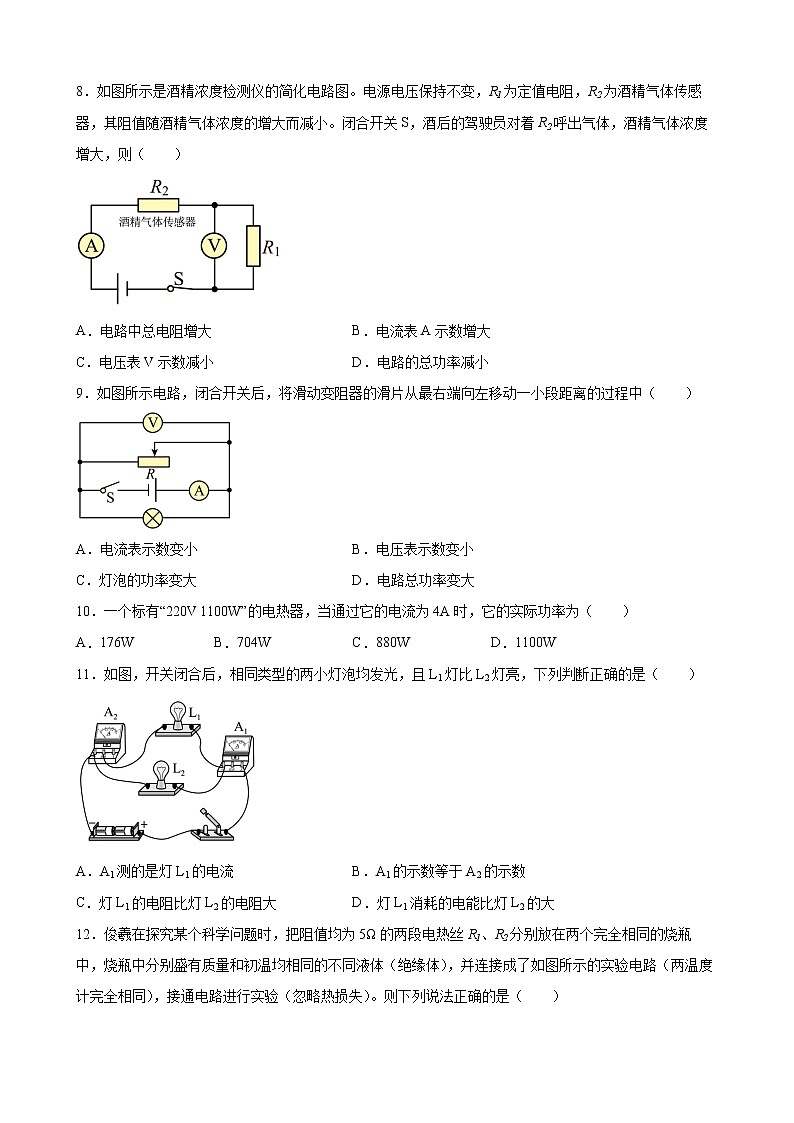

8．如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变，R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。闭合开关S，酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，则（　　）

A．电路中总电阻增大 B．电流表A示数增大

C．电压表V示数减小 D．电路的总功率减小

9．如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（　　）

A．电流表示数变小 B．电压表示数变小

C．灯泡的功率变大 D．电路总功率变大

10．一个标有“220V 1100W”的电热器，当通过它的电流为4A时，它的实际功率为（　　）

A．176W B．704W C．880W D．1100W

11．如图，开关闭合后，相同类型的两小灯泡均发光，且L1灯比L2灯亮，下列判断正确的是（　　）

A．A1测的是灯L1的电流 B．A1的示数等于A2的示数

C．灯L1的电阻比灯L2的电阻大 D．灯L1消耗的电能比灯L2的大

12．俊羲在探究某个科学问题时，把阻值均为5Ω的两段电热丝R1、R2分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的不同液体（绝缘体），并连接成了如图所示的实验电路（两温度计完全相同），接通电路进行实验（忽略热损失）。则下列说法正确的是（　　）

A．该装置能用来探究电流通过导体产生热量跟导体的电阻的关系

B．该装置能用来探究电流通过导体产生热量跟流过导体电流的关系

C．某时刻A温度计示数比B温度计的大，则电热丝R1产生的热量比R2的多

D．某时刻A温度计示数比B温度计的大，则左侧烧瓶中液体的比热容比右侧的小

二、多选题

13．如图所示，电阻R的阻值为10Ω，闭合开关S，将滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。将滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。下列说法中错误的是 （　　）

A．电源电压为6V

B．滑动变阻器的最大阻值为10Ω

C．当滑片P移到中点时，电阻R的功率为0.9W

D．当滑片P移到b端时，电压表的示数为4.5V

14．如图甲所示的电路中，Rt为光敏电阻，其阻值随光照强度的变化如图乙所示。当开关S闭合，光照强度逐渐增强时，下列判断中正确的是（　　）

A．电流表的示数变小 B．电压表的示数变大

C．电路的总功率变大 D．电压表与电流表示数的比值变小

三、填空题

15．某导体两端电压为12伏，10秒内通过导体横截面的电荷量为6库，该导体中的电流为___________安。若该导体两端的电压为零，其电阻为___________欧。导体通电一段时间后温度会升高，这是通过___________的方式改变其内能的。

16．如图所示的是“探究电流通过导体产生热量跟什么因素有关”的实验的装置。接通电源，通电一段时间后，左侧U形管液面的高度差为△h1，右侧U形管液面的高度差为△h2，则△h1___________（选填“>”“=”或“＜”）△h2。

17．如图所示的电路中，灯L标有“3V   0.9W”的字样，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器Rx标有“100Ω   2A”。闭合开关S，移动滑片P，当电压表示数为2.0V时，电流表示数为0.25A，电源电压为 ______V。为保证电路安全，Rx允许接入的最大阻值为__________Ω；移动滑片P，电路的最大功率是 ___________W。（不考虑温度对电阻的影响）

18．如图，电源电压恒为12V，R1为滑动变阻器，R2、R3为定值电阻。当滑片P移至某一位置，闭合开关S1，断开开关S2时，电流表的示数为0.4A；保持滑片P位置不变，闭合开关S2，断开开关S1时，电流表的示数为0.2A。则电路消耗的总功率变化了______W，R3= ______Ω。

19．如图所示，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是________Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为________Ω。

四、实验题

20．李黎按照如图甲所示电路图，使用一个电压恒为6V的学生电源，一个额定电压为2.5 V的小灯泡（电阻约为10Ω），电流表、电压表、开关各一个，两个规格分别为 “10Ω   2A”和 “50Ω   0.6A”的滑动变阻器R1、R2，以及若干导线进行“测量小灯泡电功率”的实验。请你完成下列内容。

（1）为顺利完成测量实验，能满足实验要求的滑动变阻器规格为______；（选填“R1”或 “R2”）

（2）闭合开关前，应将滑动变阻器的滑片P移到_______端（选填“a”或“b”），本实验中滑动变阻器的作用是______；

（3）他连好电路闭合开关后，移动滑动变阻器的滑片过程中，发现小灯泡突然熄灭，电压表有示数，电流表无示数，其故障原因可能是(    )

A．小灯泡处发生了短路

B．小灯泡灯丝烧断

C．滑动变阻器阻丝断路

（4）他调整电路后闭合开关，移动滑片P到某处，发现灯泡的亮度很暗，同时电压表的示数为2.2 V，要测得小灯泡的额定功率，应将滑片P向______（选填“a”或“b”）端滑动；

（5）他通过移动滑片P，分别记下多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U-I图象，请在虚线框内绘制实验数据记录表格，并将小灯泡正常发光的对应数据填入表中

（6）进一步分析图象，他发现小灯泡的电阻不断变化，这是因为灯丝的电阻与______有关。

21．在“测定小灯泡电功率”的实验中，某同学选用的器材如下：两节干电池、额定电压为2.5V的小灯泡（额定功率约1.2W）。电流表、电压表、滑动变阻器、开关和导线。

（1）请你用笔画线代替导线，将如图甲所示的实物电路连接完整，要求：①导线不能交叉；②当滑动变阻器的滑片P向左移动时，小灯泡变亮。______

（2）他连接好电路，闭合开关S，发现电流表几乎无示数，电压表的示数接近电源电压，则故障的原因可能是小灯泡______（选填“短路”或“断路”）。

（3）故障排除后，他闭合开关S，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，则测得小灯泡的额定功率为______W。

（4）该同学仔细思考后发现，若不用电流表，而用已知阻值的定值电阻R0、三只开关、电压表、电源和滑动变阻器等器材也能测出小灯泡的额定功率。他设计了如图丙所示的电路图，实验步骤如下：

①闭合开关S、S1，断开开关S2，调节滑片P的位置使电压表的示数为U额，此时小灯泡正常发光；

②闭合开关S、S2，断开开关S1，保持滑片P的位置不变，记录电压表此时的示数U；

③小灯泡额定功率的表达式P额=______（用含 R0、U额、U的式子表示）。

五、计算题

22．如图1所示，货车进入称重台，在货物重力作用下，使称重传感器弹性体产生弹性形变，其电阻R随压力变化而变化（图2）；已知定值电阻R0＝110Ω，如果压力F＝1.5×104N，电流表示数为1A，求：

（1）电阻R的阻值；

（2）定值电阻R0两端电压；

（3）该电路的总功率。

23．在新冠疫情的抗击过程中，许许多多的医护人员和志愿者常常废寝忘食，在工作岗位上吃着冷的快餐饭菜，为了给抗疫工作人员吃上热饭菜，我市爱心企业捐赠了一批电热饭盒送给一线抗疫工作者。图甲是具有高温、低温两挡的电热饭盒，高温挡电功率为242 W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。（不考虑电阻受温度的影响）求：

（1）R1和R2的阻值；

（2）高温挡加热5min，不计热量损失，可以将1 kg饭菜升高的温度；[饭菜的比热容取c=3×103J/(kg•℃)]

（3）如果实际电压是200V，低温挡工作时的实际功率。

24．如图所示的电路中，电源两端电压为3V并保持不变，定值电阻R为20Ω。闭合开关S，调节滑动变阻器RP的滑片P，使电压表示数为2V。求：

（1）通过电阻R的电流；

（2）RP两端的电压；

（3）RP接入电路的电阻阻值；

（4）通电60s，电路中消耗的总电能。

参考答案：

1．B

2．C

3．D

4．D

5．B

6．C

7．D

8．B

9．D

10．B

11．D

12．D

13．BD

14．CD

15．     0.6     20     做功

16．>

17．     4.5     20     13.5

18．     2.4     30

19．     6     12

20．     R2     b     保护电路，调节小灯泡两端电压     B     a     2.5     0.2     0.5     温度

21．          断路     1

22．（1）110Ω；（2）110V；（3）220W。

23．（1）200 Ω，800 Ω；（2）24.2 ℃；（3）40 W

24．（1）0.1A；（2）1V；（3）10Ω；（4）18J
