九年级全册第3节 电阻课后作业题

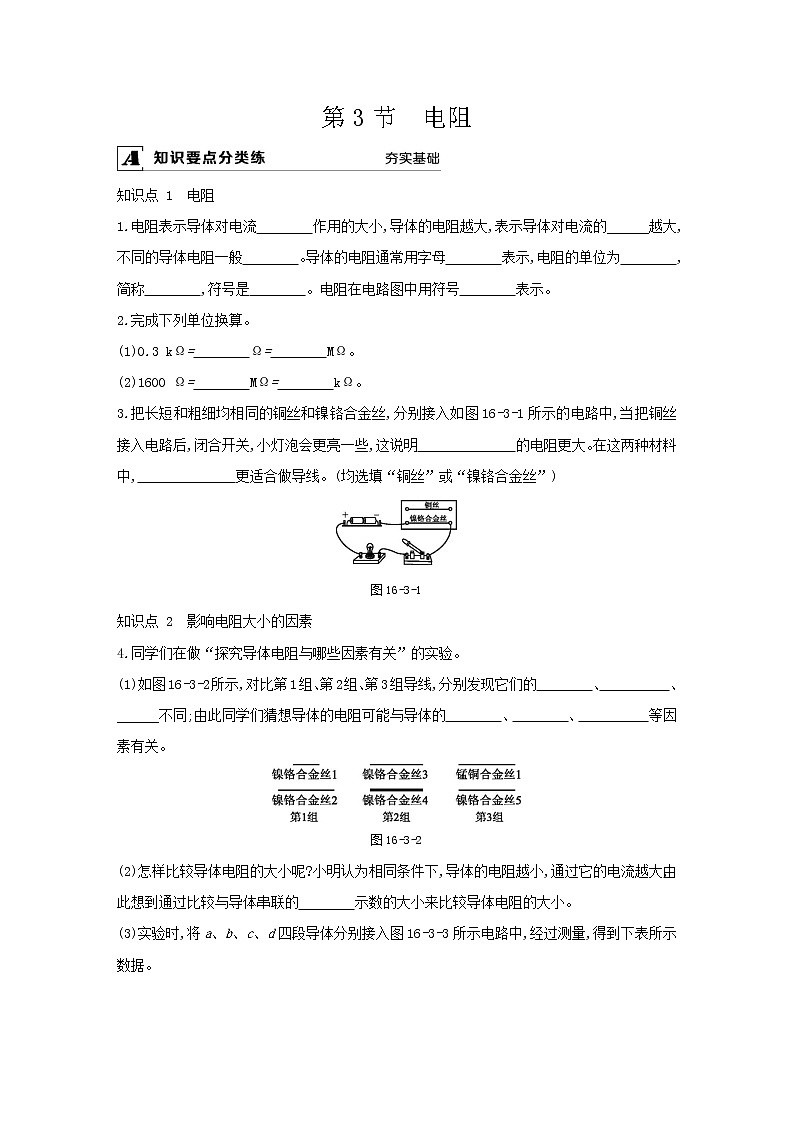

第3节　电阻

知识点 1　电阻

1.电阻表示导体对电流　　　　作用的大小,导体的电阻越大,表示导体对电流的______越大,不同的导体电阻一般　　　　。导体的电阻通常用字母　　　　表示,电阻的单位为　　　　,简称　　　　,符号是　　　　。电阻在电路图中用符号　　　　表示。

2.完成下列单位换算。

(1)0.3 kΩ=　　　　Ω=　　　　MΩ。

(2)1600 Ω=　　　　MΩ=　　　　kΩ。

3.把长短和粗细均相同的铜丝和镍铬合金丝,分别接入如图16-3-1所示的电路中,当把铜丝接入电路后,闭合开关,小灯泡会更亮一些,这说明　　　　　　　的电阻更大。在这两种材料中,　　　　　　　更适合做导线。(均选填“铜丝”或“镍铬合金丝”)

图16-3-1

知识点 2　影响电阻大小的因素

4.同学们在做“探究导体电阻与哪些因素有关”的实验。

(1)如图16-3-2所示,对比第1组、第2组、第3组导线,分别发现它们的　　　　、　　　　　、______不同;由此同学们猜想导体的电阻可能与导体的　　　　、　　　　、　　　　　等因素有关。

图16-3-2

(2)怎样比较导体电阻的大小呢?小明认为相同条件下,导体的电阻越小,通过它的电流越大,由此想到通过比较与导体串联的　　　　示数的大小来比较导体电阻的大小。

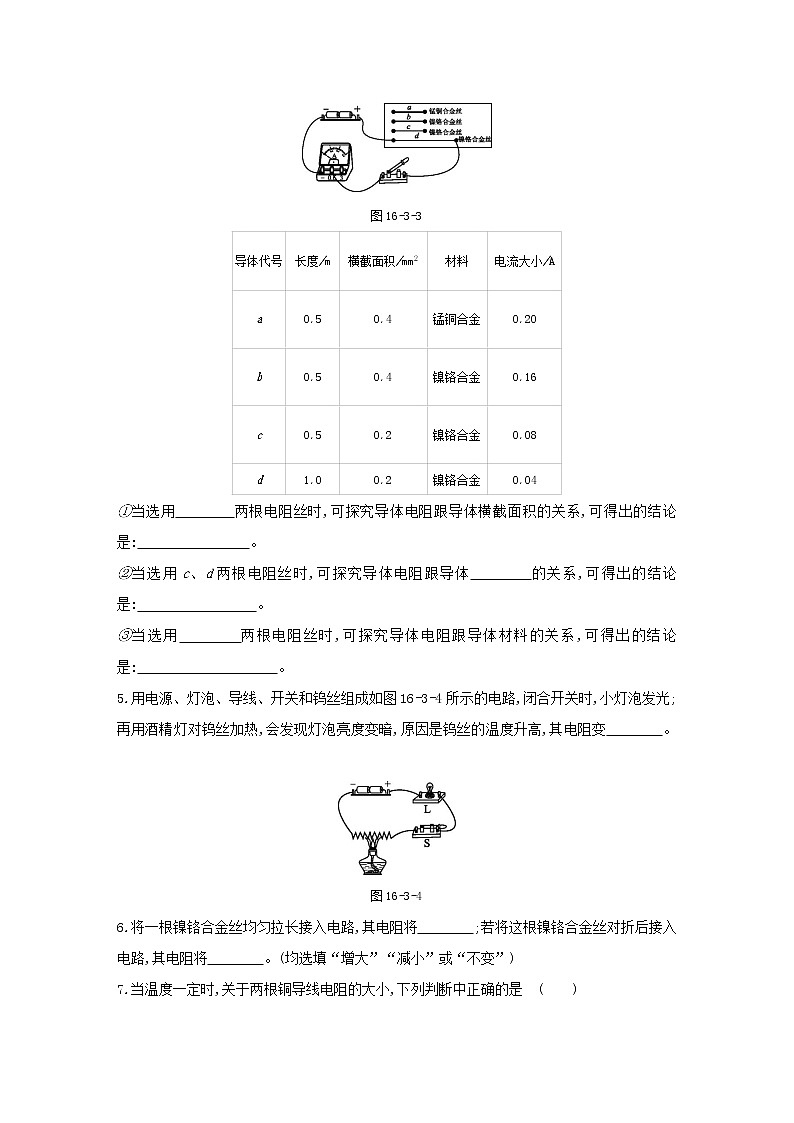

(3)实验时,将a、b、c、d四段导体分别接入图16-3-3所示电路中,经过测量,得到下表所示数据。

图16-3-3

①当选用　　　　两根电阻丝时,可探究导体电阻跟导体横截面积的关系,可得出的结论是:　　　　  　 。

②当选用c、d两根电阻丝时,可探究导体电阻跟导体　　　　的关系,可得出的结论是:　       　。

③当选用　　　　两根电阻丝时,可探究导体电阻跟导体材料的关系,可得出的结论是:　        　。

5.用电源、灯泡、导线、开关和钨丝组成如图16-3-4所示的电路,闭合开关时,小灯泡发光;再用酒精灯对钨丝加热,会发现灯泡亮度变暗,原因是钨丝的温度升高,其电阻变　　　　。

图16-3-4

6.将一根镍铬合金丝均匀拉长接入电路,其电阻将　　　　;若将这根镍铬合金丝对折后接入电路,其电阻将　　　　。(均选填“增大”“减小”或“不变”)

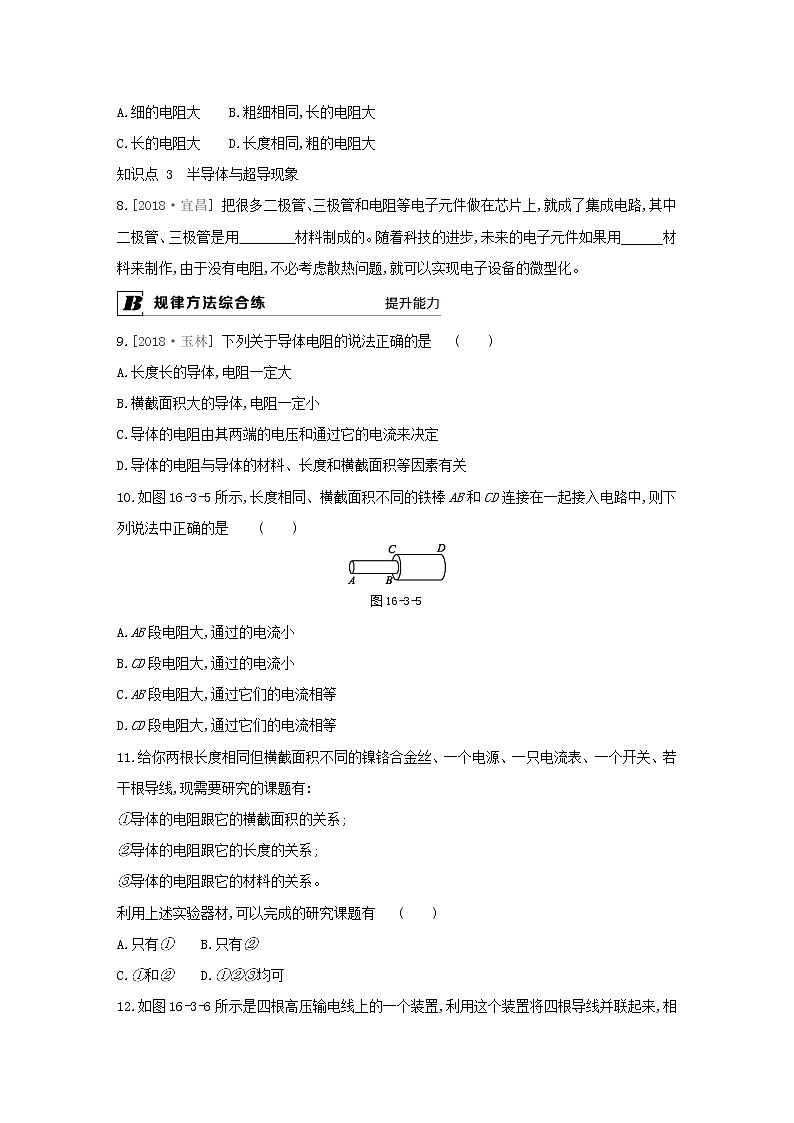

7.当温度一定时,关于两根铜导线电阻的大小,下列判断中正确的是 (　　)

A.细的电阻大　　B.粗细相同,长的电阻大

C.长的电阻大　　D.长度相同,粗的电阻大

知识点 3　半导体与超导现象

8.[2018·宜昌] 把很多二极管、三极管和电阻等电子元件做在芯片上,就成了集成电路,其中二极管、三极管是用　　　　材料制成的。随着科技的进步,未来的电子元件如果用______材料来制作,由于没有电阻,不必考虑散热问题,就可以实现电子设备的微型化。

9.[2018·玉林] 下列关于导体电阻的说法正确的是 (　　)

A.长度长的导体,电阻一定大

B.横截面积大的导体,电阻一定小

C.导体的电阻由其两端的电压和通过它的电流来决定

D.导体的电阻与导体的材料、长度和横截面积等因素有关

10.如图16-3-5所示,长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中,则下列说法中正确的是              (　　)

图16-3-5

A.AB段电阻大,通过的电流小

B.CD段电阻大,通过的电流小

C.AB段电阻大,通过它们的电流相等

D.CD段电阻大,通过它们的电流相等

11.给你两根长度相同但横截面积不同的镍铬合金丝、一个电源、一只电流表、一个开关、若干根导线,现需要研究的课题有:

①导体的电阻跟它的横截面积的关系;

②导体的电阻跟它的长度的关系;

③导体的电阻跟它的材料的关系。

利用上述实验器材,可以完成的研究课题有 (　　)

A.只有① B.只有②

C.①和② D.①②③均可

12.如图16-3-6所示是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的　　　　　　,从而减小了导线的　　　　,以达到减少输电线上电能损失的目的。

图16-3-6

13.如图16-3-7所示是一种防火警报器,当有火烧到警报器的触发装置后,触发装置通过的电流增大,从而发出警报。这款警报器的触发装置是石墨,其原理是:整个电路的电压不变,当有火烧到警报器的触发装置后,石墨的温度　　　　,电阻　　　　,电路中的电流　　　　,从而发出警报。

图16-3-7

14.有些汽车前挡风玻璃上的刮水器随着雨量的大小,刮动的速度会相应地发生变化,雨停后,刮水器自动停止工作。小强查阅相关资料后,自制了如图16-3-8甲所示的雨水检测金属网(以下简称检测网),并设计了如图乙所示模拟电路进行探究。

图16-3-8

(1)小强按照所设计的电路图连接电路。检测网未放入水中时,电流表无示数,再将检测网放入水中,电流表有示数,表明水是　　　　(选填“导体”或“绝缘体”)。

(2)小强通过观察电路中　　　　　　　的变化来判断电动机转速的变化,从而反映刮水器刮水速度的变化。

(3)将检测网竖立并缓慢浸入水中进行实验,分析数据可知,检测网浸入水中部分越多,电流表示数越大,这说明a、b间接入电路的电阻　　　　(选填“变大”或“变小”)。我们知道,温度一定时,影响电阻大小的因素有导体的　　　　、长度和横截面积,由此可知:a、b间接入电路的电阻变化是由导体的　　　　　　变化引起的。

(4)小强设计的电路在无雨水时,电动机不会转动,无法实现挡风玻璃的清洗。若要解决此问题,可以在该电路中加装一个开关,请说明连接方法: 　　　　　　　　　　　　　　　　。

考|题|展|示

15.[2019·盘锦] 关于导体电阻,下列说法正确的是 (　　)

A.铜导线的电阻比铁导线的电阻小

B.导体两端的电压为零时,导体的电阻为零

C.只增加导体的横截面积,导体的电阻增大

D.导体的电阻越小,表示导体对电流的阻碍作用越小

详解详析

1.阻碍　阻碍作用　不同　R　欧姆　欧　Ω　

2.(1)300　3×10-4

(2)1.6×10-3　1.6

3.镍铬合金丝　铜丝　[解析] 通过实验可知,长短、粗细都相同的铜丝和镍铬合金丝,把铜丝接入电路中灯泡更亮一些,所以铜丝的电阻小,镍铬合金丝的电阻大;铜丝更适合做导线。

4.(1)长度　横截面积　材料　长度　横截面积

材料　(2)电流表

(3)①b、c　导体的材料和长度相同时,横截面积越大,电阻越小

②长度　导体的材料和横截面积相同时,导体越长,电阻越大

③a、b　导体的长度和横截面积相同时,材料不同,电阻不同

5.大　[解析] 一般情况下,金属导体的电阻会随温度的升高而增大。用酒精灯对钨丝进行加热,钨丝的温度升高,电阻变大,电路中电流变小,灯泡的亮度变暗。

6.增大　减小

7.B　[解析] 长度相同时,细铜导线的电阻才一定比粗铜导线的电阻大,A错误;横截面积相同时,长铜导线的电阻才一定比短铜导线的电阻大,C错误;两根铜导线的粗细相同时,导线越长,其电阻越大,B正确;两根铜导线的长度相同时,导线越粗,其电阻越小,D错误。

8.半导体　超导体

9.D　[解析] 导体的电阻由导体的长度、横截面积、材料和温度决定。在相同条件下,长度长的导体,其电阻大;在相同条件下,横截面积大的导体,其电阻小,故A、B错误,D正确。导体的电阻是导体本身的一种性质,反映了导体对电流阻碍作用的大小;导体的电阻与导体两端电压和通过它的电流无关,故C错误。

10.C　[解析] 由同种材料制成的长度相同的导体,其电阻大小与横截面积成反比,横截面积越大的导体,其电阻越小,故AB段电阻较大,CD段电阻较小。因两电阻串联在电路中,则由串联电路的电流规律可知通过两段导体的电流一定相等。

11.C　12.横截面积　电阻

13.升高　变小　变大　[解析] 影响电阻大小的因素是:材料、长度、横截面积、温度。根据题意分析,电流增大是因为电路中的电阻减小。说明石墨的温度升高时,其阻值减小,在电压不变的情况下,电路中的电流会变大,从而使警报器发出警报。

14.(1)导体　

(2)电流表示数

(3)变小　材料　横截面积

(4)在检测网处并联一个开关

[解析] (4)在检测网处并联一个开关,可以实现在无雨水时电动机可以工作,如图所示:

15.D
