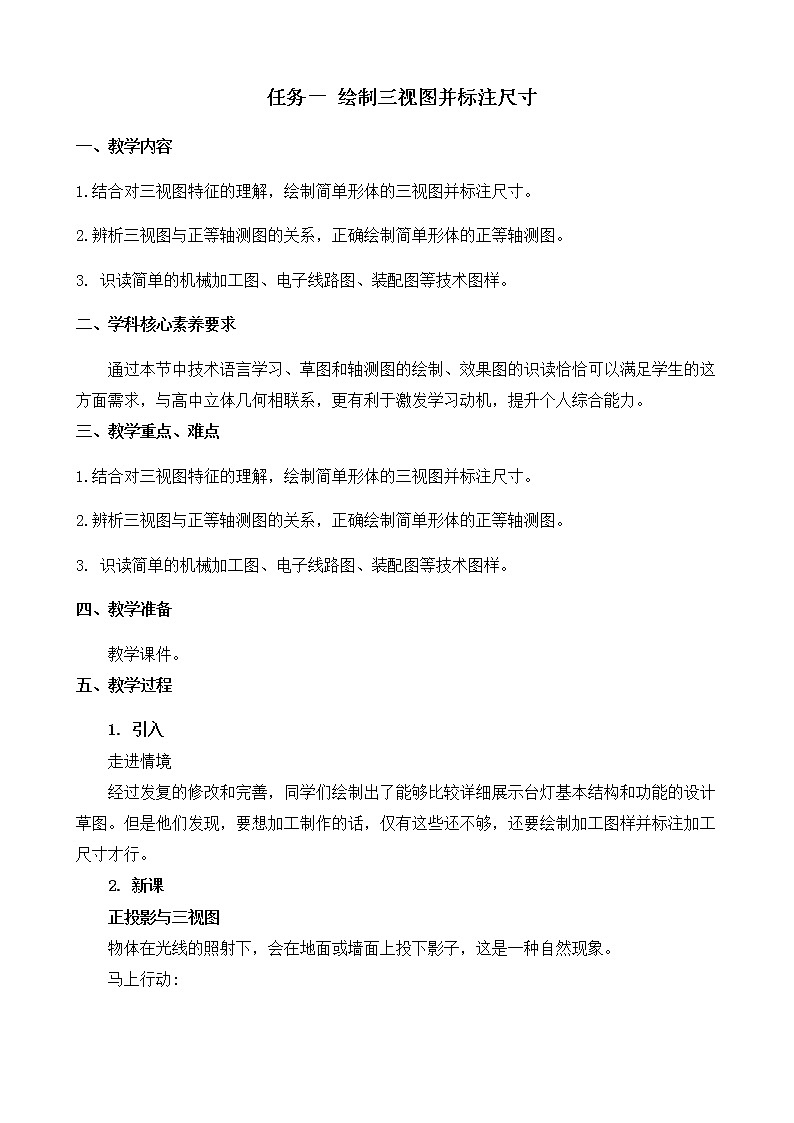

任务一 绘制三视图并标注尺寸

一、教学内容

1.结合对三视图特征的理解，绘制简单形体的三视图并标注尺寸。

2.辨析三视图与正等轴测图的关系，正确绘制简单形体的正等轴测图。

3. 识读简单的机械加工图、电子线路图、装配图等技术图样。

二、学科核心素养要求

通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求，与高中立体几何相联系，更有利于激发学习动机，提升个人综合能力。

三、教学重点、难点

1.结合对三视图特征的理解，绘制简单形体的三视图并标注尺寸。

2.辨析三视图与正等轴测图的关系，正确绘制简单形体的正等轴测图。

3. 识读简单的机械加工图、电子线路图、装配图等技术图样。

四、教学准备

教学课件。

五、教学过程

1. 引入

走进情境

经过发复的修改和完善，同学们绘制出了能够比较详细展示台灯基本结构和功能的设计草图。但是他们发现，要想加工制作的话，仅有这些还不够，还要绘制加工图样并标注加工尺寸才行。

2. 新课

正投影与三视图

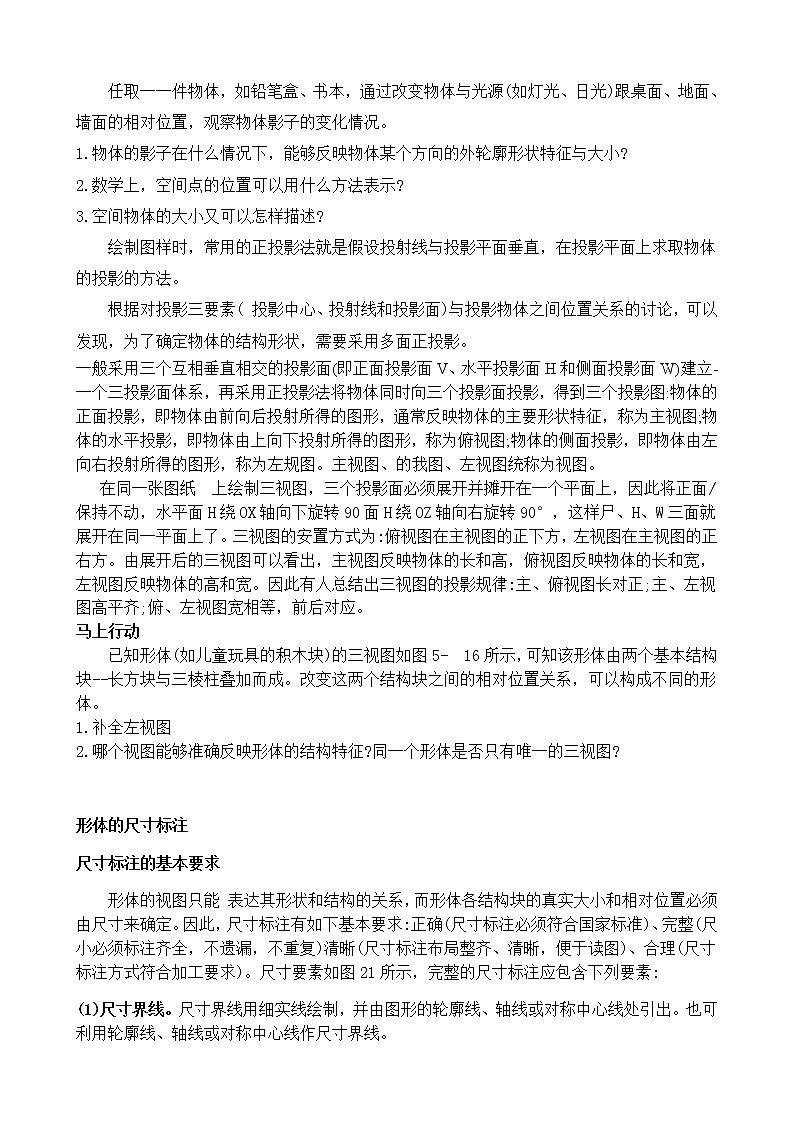

物体在光线的照射下，会在地面或墙面上投下影子，这是一种自然现象。

马上行动:

任取一一件物体，如铅笔盒、书本，通过改变物体与光源(如灯光、日光)跟桌面、地面、墙面的相对位置，观察物体影子的变化情况。

1.物体的影子在什么情况下，能够反映物体某个方向的外轮廓形状特征与大小?

2.数学上，空间点的位置可以用什么方法表示?

3.空间物体的大小又可以怎样描述?

绘制图样时，常用的正投影法就是假设投射线与投影平面垂直，在投影平面上求取物体的投影的方法。

根据对投影三要素( 投影中心、投射线和投影面)与投影物体之间位置关系的讨论，可以发现，为了确定物体的结构形状，需要采用多面正投影。

一般采用三个互相垂直相交的投影面(即正面投影面V、水平投影面H和侧面投影面W)建立-一个三投影面体系，再采用正投影法将物体同时向三个投影面投影，得到三个投影图:物体的正面投影，即物体由前向后投射所得的图形，通常反映物体的主要形状特征，称为主视图;物体的水平投影，即物体由上向下投射所得的图形，称为俯视图;物体的侧面投影，即物体由左向右投射所得的图形，称为左规图。主视图、的我图、左视图统称为视图。
   在同一张图纸 上绘制三视图，三个投影面必须展开并摊开在一个平面上，因此将正面/保持不动，水平面H绕OX轴向下旋转90面H绕OZ轴向右旋转90°，这样尸、H、W三面就展开在同一平面上了。三视图的安置方式为:俯视图在主视图的正下方，左视图在主视图的正右方。由展开后的三视图可以看出，主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽。因此有人总结出三视图的投影规律:主、俯视图长对正;主、左视图高平齐;俯、左视图宽相等，前后对应。
马上行动
    已知形体(如儿童玩具的积木块)的三视图如图5- 16所示，可知该形体由两个基本结构块--长方块与三棱柱叠加而成。改变这两个结构块之间的相对位置关系，可以构成不同的形体。
1.补全左视图
2.哪个视图能够准确反映形体的结构特征?同一个形体是否只有唯一的三视图?

形体的尺寸标注

尺寸标注的基本要求

形体的视图只能 表达其形状和结构的关系，而形体各结构块的真实大小和相对位置必须由尺寸来确定。因此，尺寸标注有如下基本要求:正确(尺寸标注必须符合国家标准)、完整(尺小必须标注齐全，不遗漏，不重复)清晰(尺寸标注布局整齐、清晰，便于读图)、合理(尺寸标注方式符合加工要求)。尺寸要素如图21所示，完整的尺寸标注应包含下列要素:

(1)尺寸界线。尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。

(2)尺寸线。尺寸线用细实线绘制。尺寸线必须单独画出，不能与其他图线重合或在其延长线上。-般采用箭头作为尺寸线终端。

(3)尺寸数字。图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。图样上的尺寸，以毫米( mm)为单位时，不注写单位，否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处，水平方向尺寸字头向上，垂直方向尺寸数字写在尺寸线的左侧且字头向左。

尺寸标注举例 表示 直径的符号是φ。

整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种，选用何种方式通常由圆的大小和位置来确定。

需要标注直径的形体主要有圆柱、圆锥和球体等旋转形体。

表示半径的符号是R
半圆或不足半圆的圆弧需要标注事径。标注平径的方式同样也有多种，来用万式也应根据圆弧尺寸与位置来确定，

思维碰撞
常见空间几何形体，如正六枝柱、正三校锥、圆柱、圆锥、球等形体的尺寸如何标注?

    尺寸基准即尺寸标注的起点，通常是形体的对称面、轴线、底面、端面。在形
体的长、宽、高三个方向上一般至少都应有一一个尺寸基准。对于由多个基本结构单
元构成的形体，需要增加一个或多个辅助基准，以决定构成形体各单元之间的相对
位置。
    如图5- 24所示形体的尺寸基准，长基准是中间的对称面，宽基准可取背面，底
面是高度基准;半圆柱面的轴线是高度方向的辅助基准。R15和φ16皆以该轴线为其准，因此需要标注轴线到底面(高基准)的尺寸20。
    称注形体的尺时应注意同一个尺寸 般只标注次，如52101经确定，无须再在俯视图中RI5在主视图中一.经给出， 则形体的长度尺寸就已经标注长度30。

3. 实践练习

跟据图5 25所给形体的主规图，左视图，分析形体的结构，从图中测量尺寸，并取整标注形体尺寸。

4. 拓展提升

六、教学总结

本节课的教学过程中，采用了大量生活中的案例，利用图片、教学案例等资源，全面调动学生兴趣，让学生在学中做、做中学，充分培养学生的创新精神与实践能力。

七、教学反思

本节课的案例均源自于生活，激发学生的学习兴趣。但不同案例之间的关联性不强，如果能以一条线索整体展开分析，教学目标的达成度会更高。
