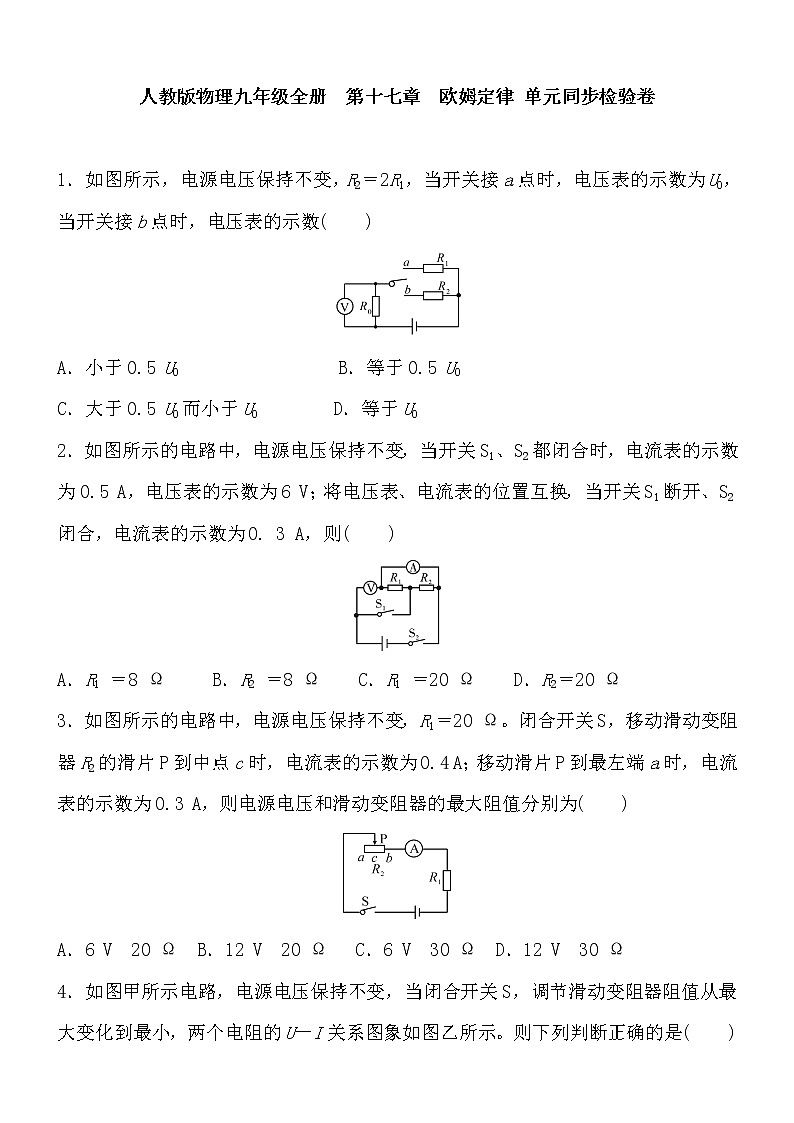

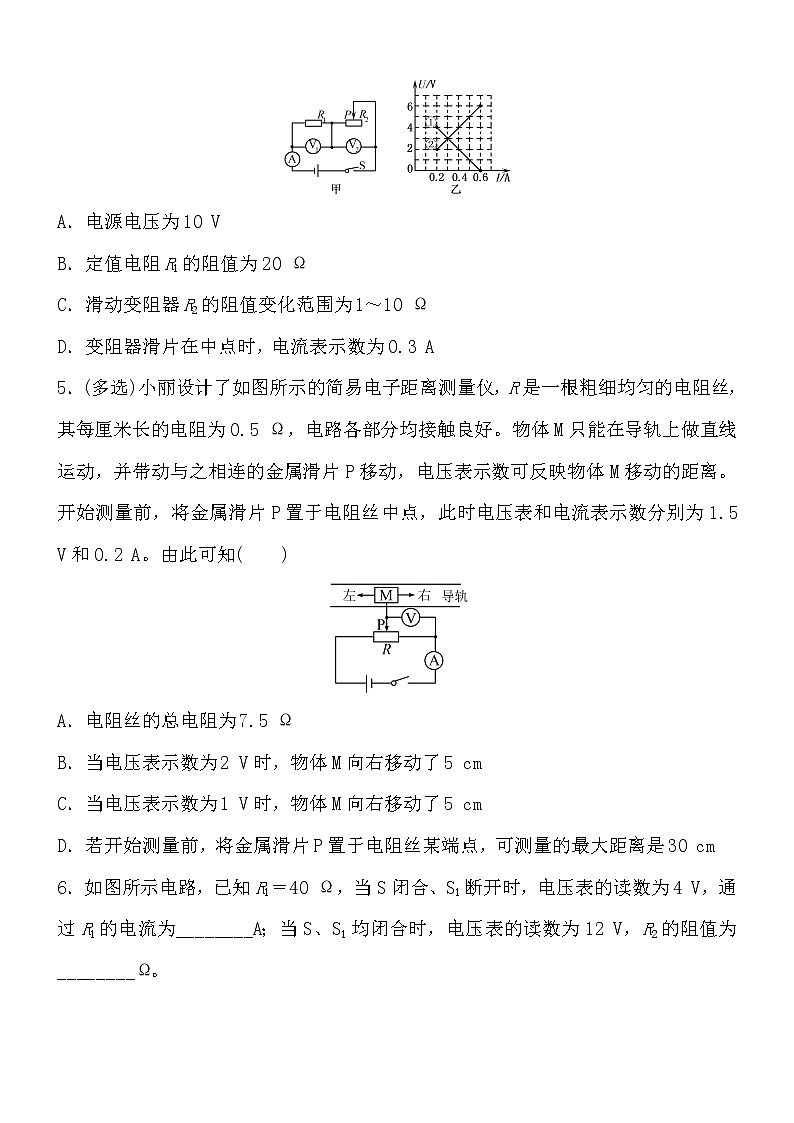

人教版物理九年级全册  第十七章  欧姆定律 单元同步检验卷 1．如图所示，电源电压保持不变，R2＝2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数(　　)A．小于0.5 U0                 B．等于0.5 U0 C．大于0.5 U0而小于U0        D．等于U0 2．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0. 3 A，则(　　)A．R1 ＝8 Ω     B．R2 ＝8 Ω    C．R1 ＝20 Ω    D．R2＝20 Ω 3．如图所示的电路中，电源电压保持不变，R1＝20 Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A，则电源电压和滑动变阻器的最大阻值分别为(　　)A．6 V　20 Ω  B．12 V　20 Ω   C．6 V　30 Ω  D．12 V　30 Ω 4．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图象如图乙所示。则下列判断正确的是(　　) A．电源电压为10 V B．定值电阻R1的阻值为20 Ω C．滑动变阻器R2的阻值变化范围为1～10 Ω D．变阻器滑片在中点时，电流表示数为0.3 A 5．(多选)小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。由此可知(　　)A．电阻丝的总电阻为7.5 Ω B．当电压表示数为2 V时，物体M向右移动了5 cm C．当电压表示数为1 V时，物体M向右移动了5 cm D．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离是30 cm 6．如图所示电路，已知R1＝40 Ω，当S闭合、S1断开时，电压表的读数为4 V，通过R1的电流为________A；当S、S1均闭合时，电压表的读数为12 V，R2的阻值为________Ω。7．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8 V，灯L1的电阻为16 Ω，灯L2的电阻为12 Ω，则甲电表的示数为         ，乙电表的示数为        。 8．如图甲所示，当开关S从点2转到点1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是   V，电阻R2的阻值是     Ω，电阻R2的I－U图象是图丙中的      (填“a”或“b”)。 9．现提供一个恒定电压为3 V的电源、两个电阻(R1为10 Ω，R2为20 Ω)、一个电流表和一个开关S。 请你按要求在图中的基础上设计一个完整的电路图。要求： ①两个电阻R1、R2均要接入电路中工作；②电流表测通过R1的电流。 10. 如图表示一种自动测定油箱内油面高度的油量表(实际上是量程为0～0.6 A的电流表改装而成)，滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24 V，R0为定值电阻。R0的作用是__________，当油箱油面下降时，油量表的示数将变________11．如图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3 V，ab是一根长为6 cm的均匀电阻丝，阻值R1＝30 Ω，电源电压U＝6 V。 (1)要保证电压表能正常工作，电路中R0至少应为                   。(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为         V。(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0＝45 Ω，通过计算说明，开关S闭合后，当电压表指针在0.8 V处，作用在拉环上水平向右的拉力为多大？此拉力计的量程为多少？    答案：1---4   CBBD   5.  CD6.  0.1       807.  0.5A      8V8.  6         20          a9.  由题意可知，两电阻可能是串联、也可能是并联，且电流表一定与R1串联，如图所示:10.  保护电路      小 11.  (1) 30 Ω (2) 0(3)
