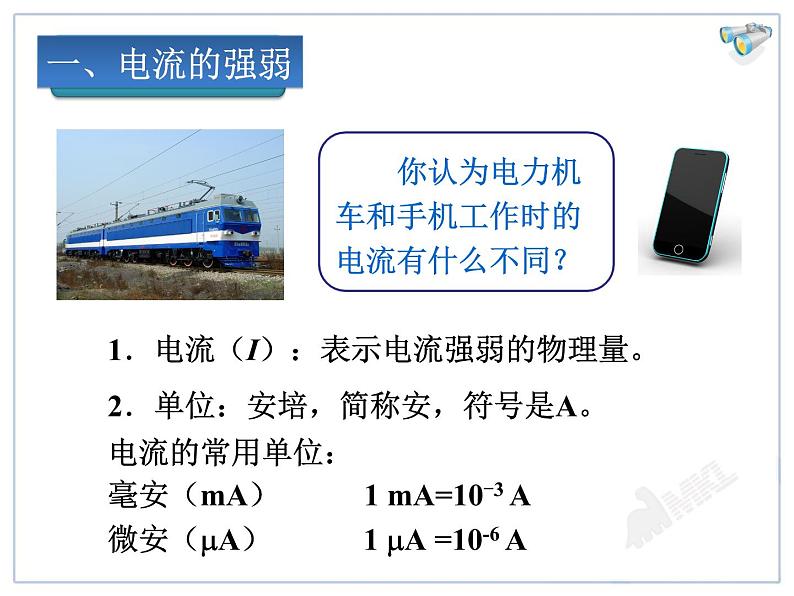

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。　　电流的常用单位：　　毫安（mA） 1 mA=10-3 A　　微安（mA） 1 mA =10-6 A

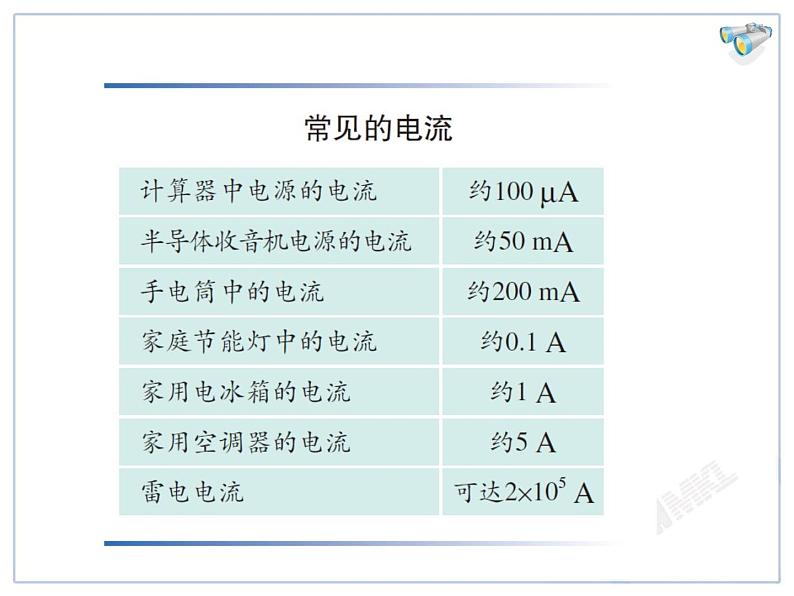

　　你认为电力机车和手机工作时的电流有什么不同？

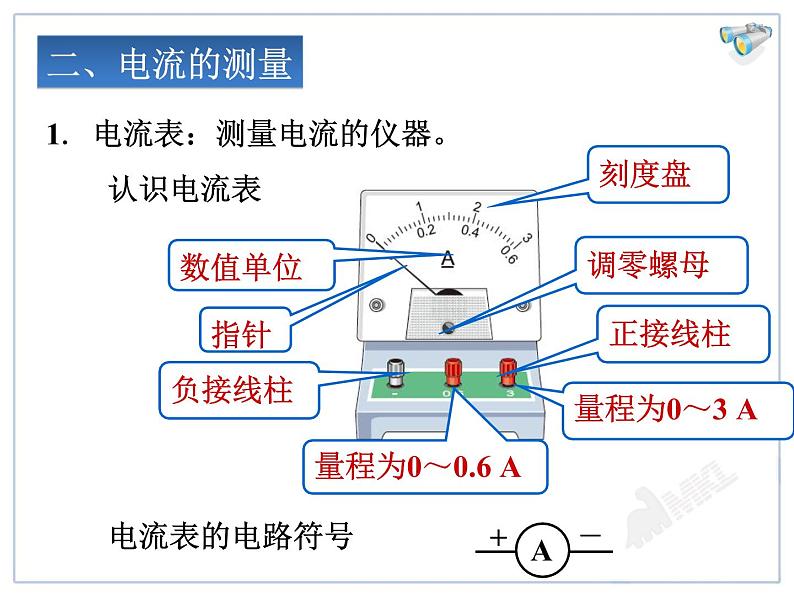

1. 电流表：测量电流的仪器。

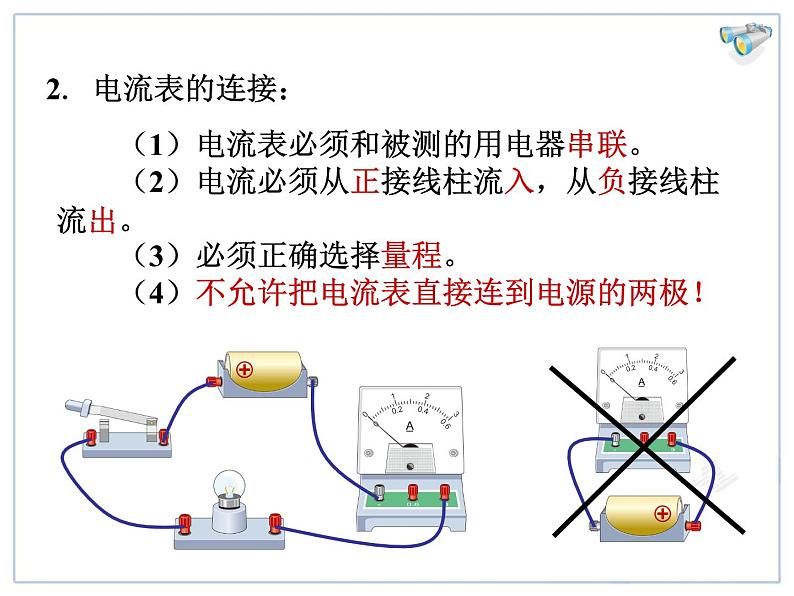

　　（1）电流表必须和被测的用电器串联。　　（2）电流必须从正接线柱流入，从负接线柱流出。　　（3）必须正确选择量程。　　（4）不允许把电流表直接连到电源的两极！

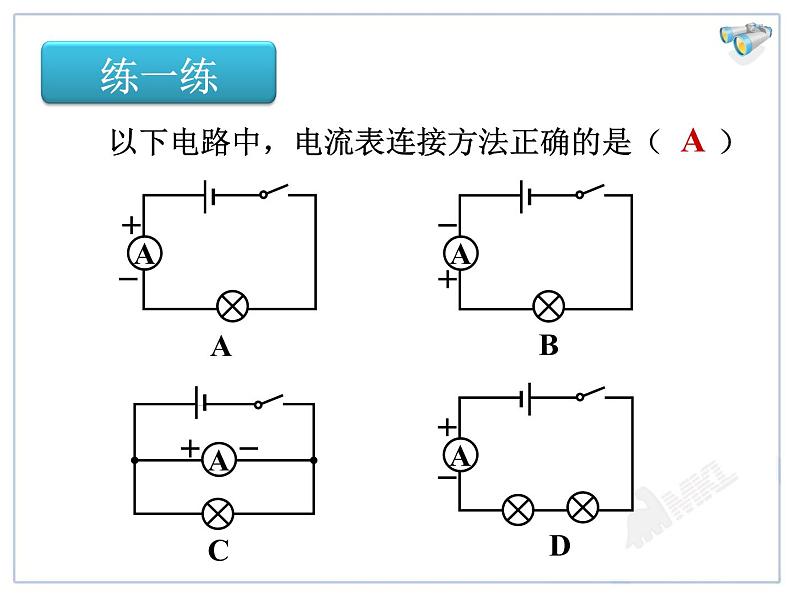

　　以下电路中，电流表连接方法正确的是（ ）

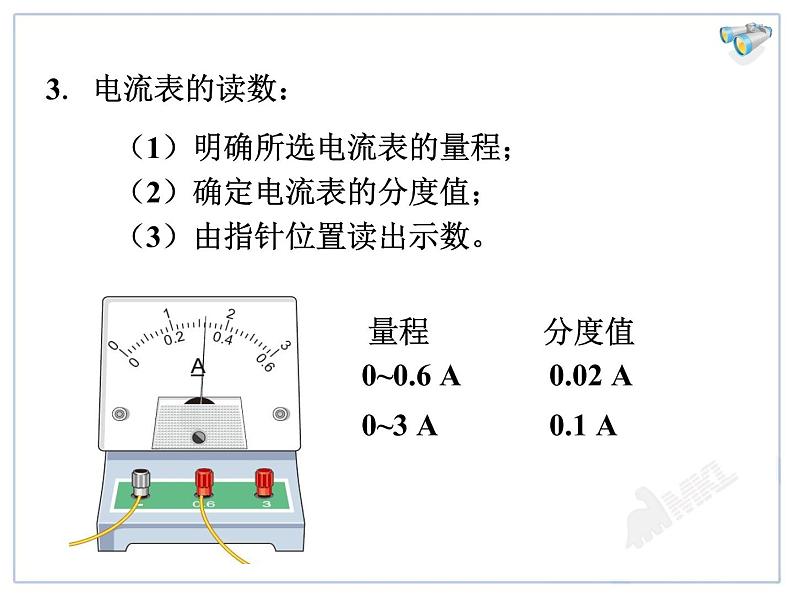

　　（1）明确所选电流表的量程；　　（2）确定电流表的分度值；　　（3）由指针位置读出示数。
　　请读出下列电流表的示数。
4. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；　　（2）按电路图连接实验器材；　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
　　2．根据所给电路图连接实物图。
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
