2020-2021学年第2节 电流和电路教学ppt课件

这是一份2020-2021学年第2节 电流和电路教学ppt课件，共22页。PPT课件主要包含了想想做做，用电器，电路的组成，提供电能，消耗电能，输送电能，控制电路，电路元件的作用，干电池，氧化银电池等内容，欢迎下载使用。

提示： 不能把电池的两端用导线直接连在一起。

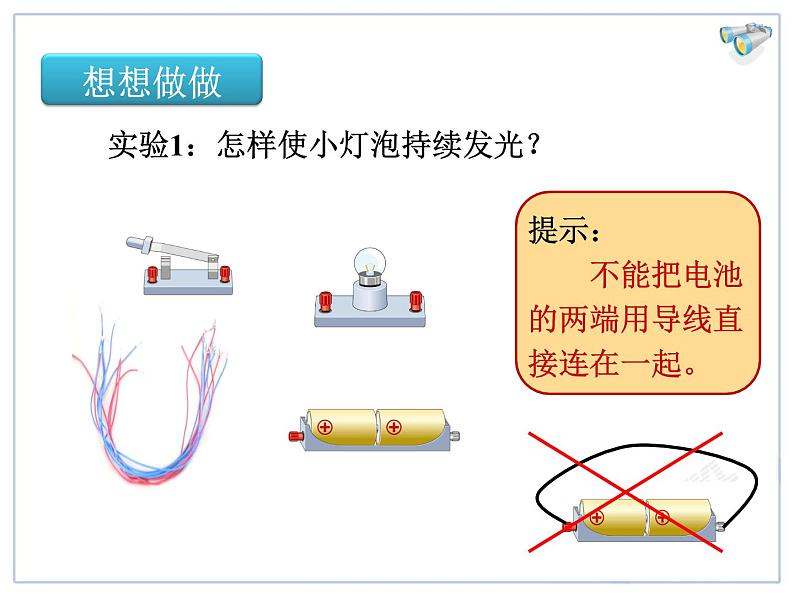

　　实验1：怎样使小灯泡持续发光？

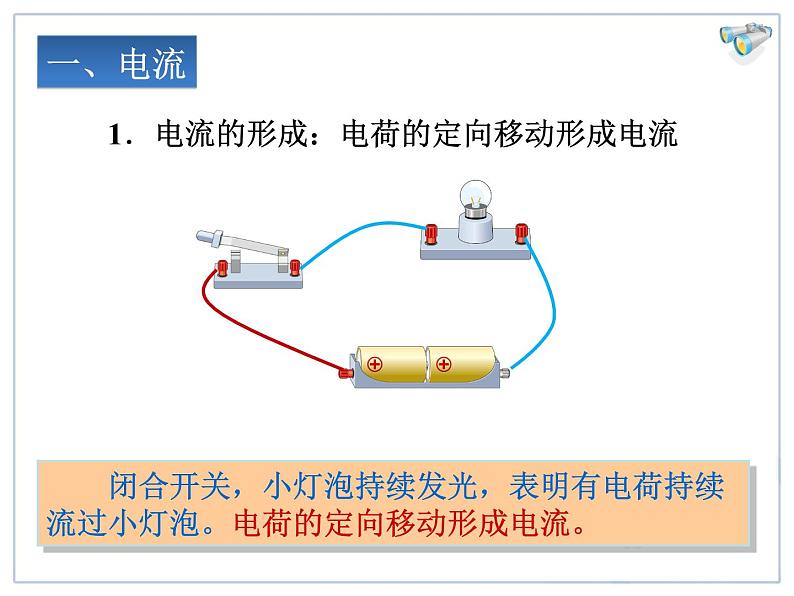

　　1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。

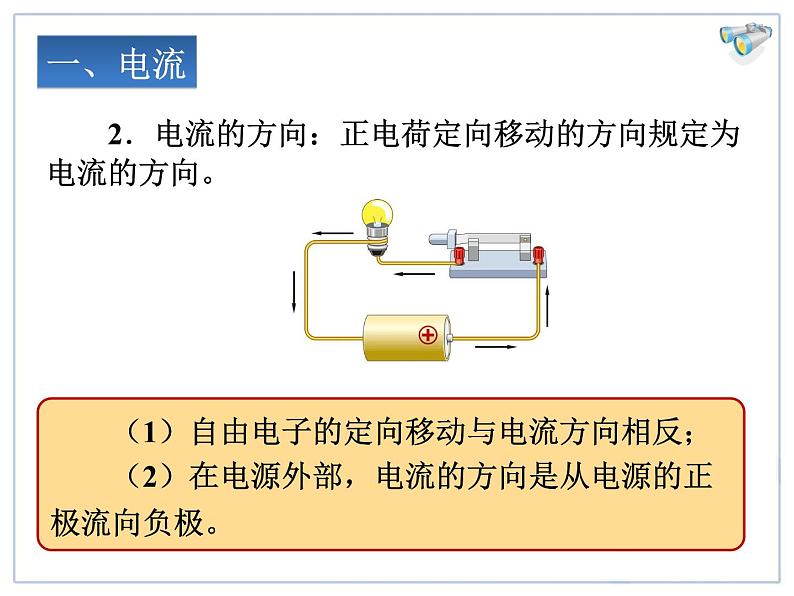

　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。

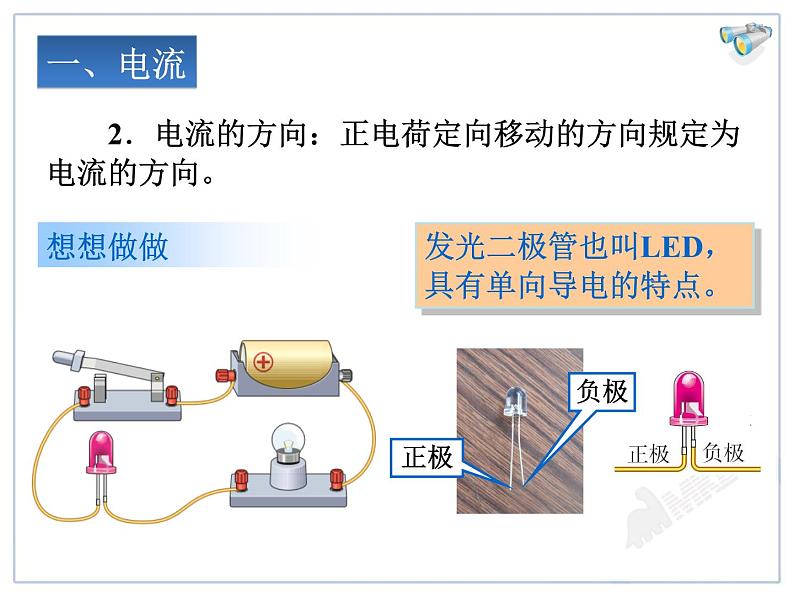

发光二极管也叫LED，具有单向导电的特点。
　　（1）自由电子的定向移动与电流方向相反；　　（2）在电源外部，电流的方向是从电源的正极流向负极。

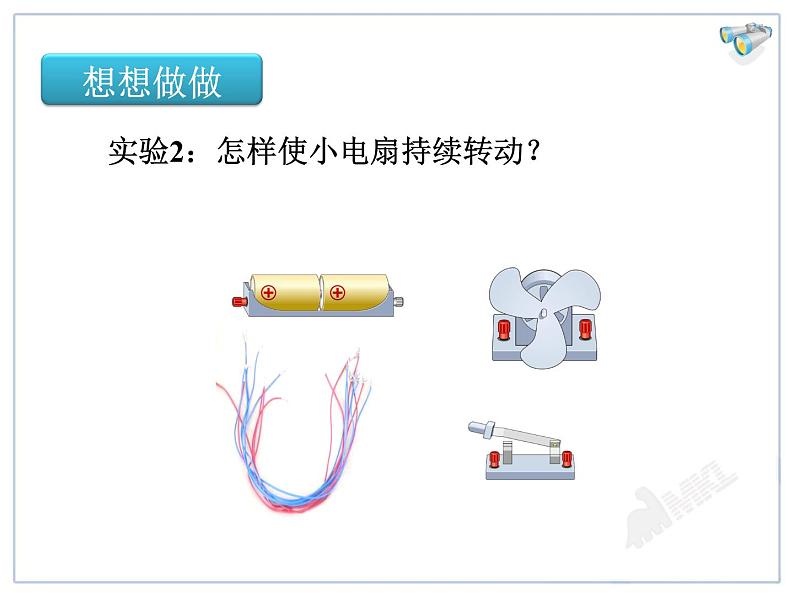

　　实验2：怎样使小电扇持续转动？

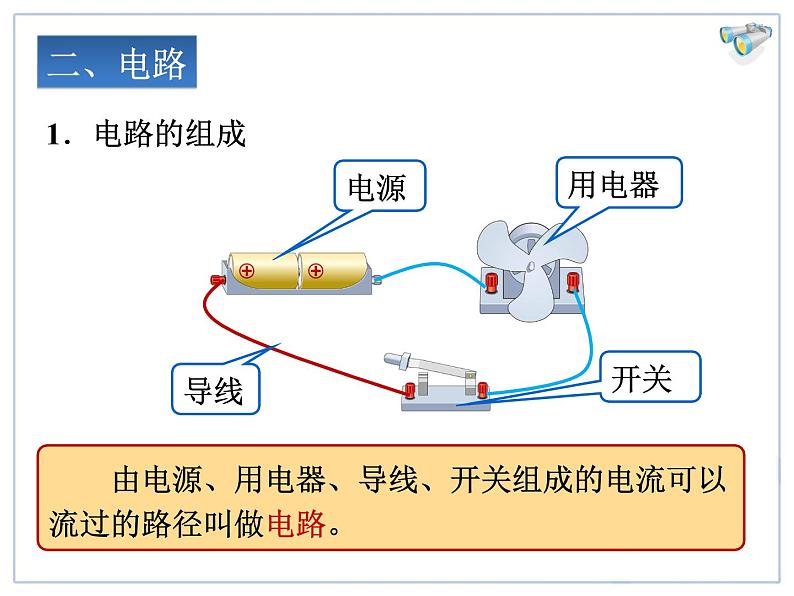

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。

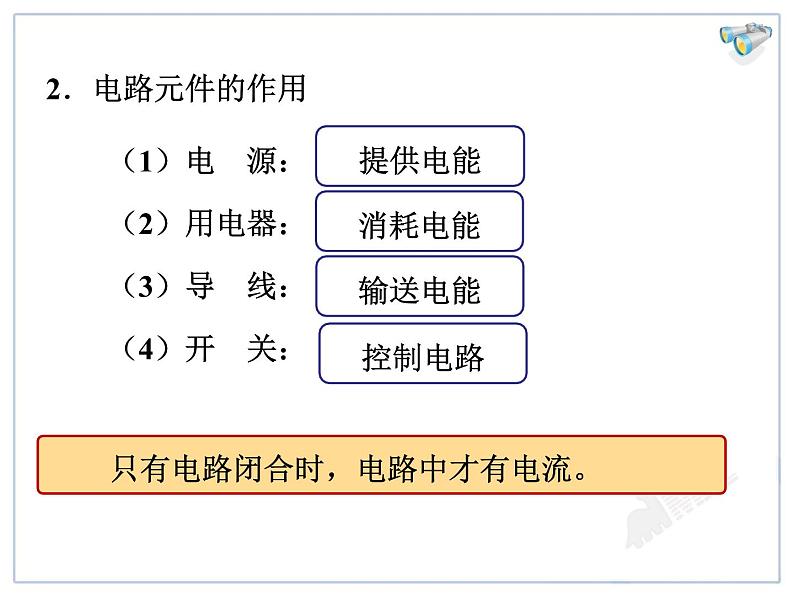

　　（1）电 源：　　（2）用电器：　　（3）导 线：　　（4）开 关：
　　只有电路闭合时，电路中才有电流。
　　用符号表示电路连接的图，叫做电路图。
　　图2是电饭锅下面的电路。是不是眼花缭乱？
　　请画出以下电路的电路图。
1．通路：　　处处连通，用电器能够工作的电路。
2．断路：　　某处被断开，没有电流通过的电路。
3．短路：　　直接用导线将电源正负极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
　　1．请分析如下电路图，指出连错的导线，并改正。
　　2．请分析如下电路图，指出连错的导线，并改正。
　　3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
