　　声音和图像是怎样从电（视）台传来的？

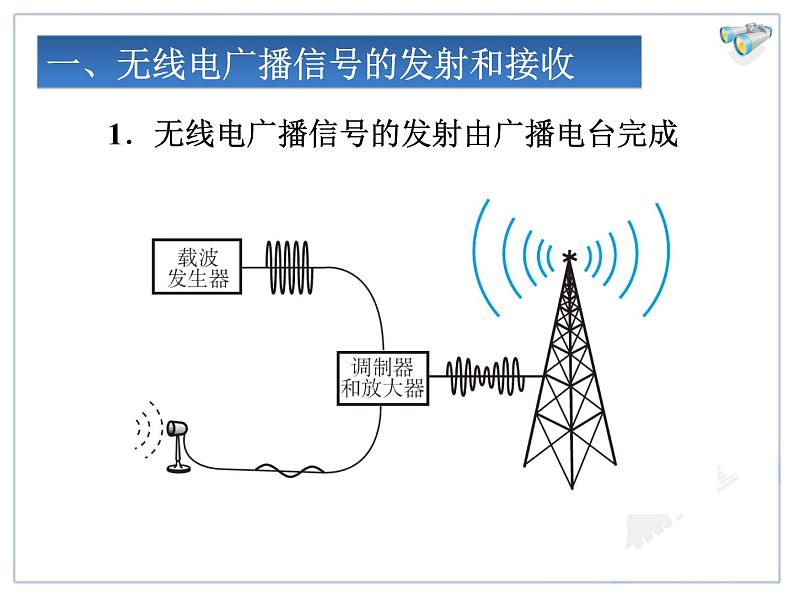

　　1．无线电广播信号的发射由广播电台完成

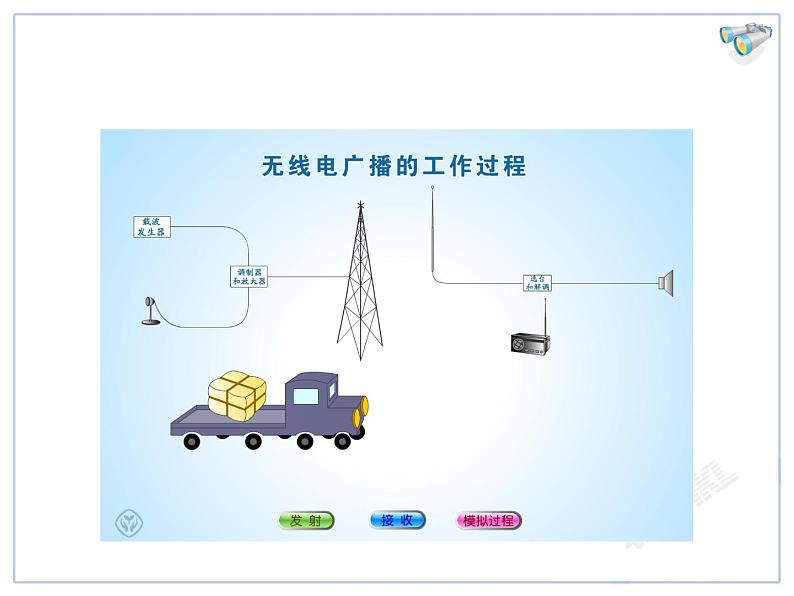

一、无线电广播信号的发射和接收

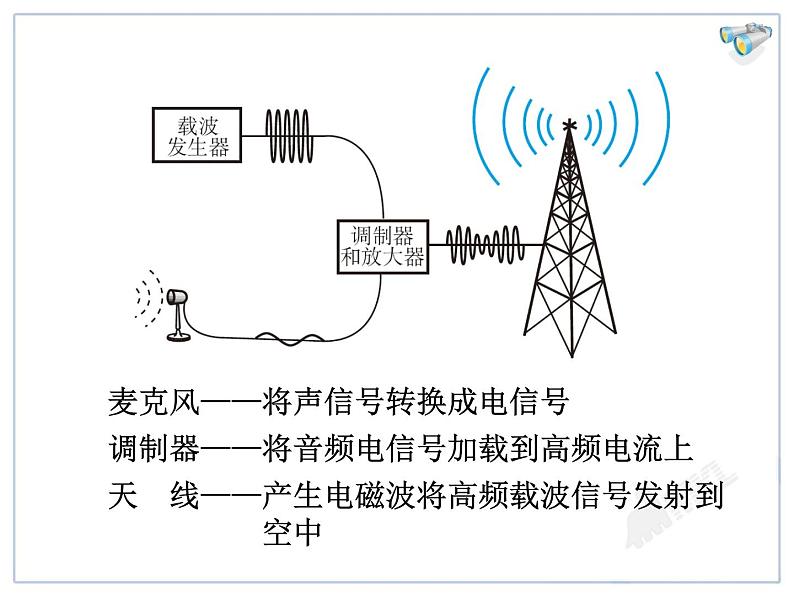

　　麦克风——将声信号转换成电信号
　　调制器——将音频电信号加载到高频电流上　　　　　
　　天　线——产生电磁波将高频载波信号发射到　　　　　　　空中

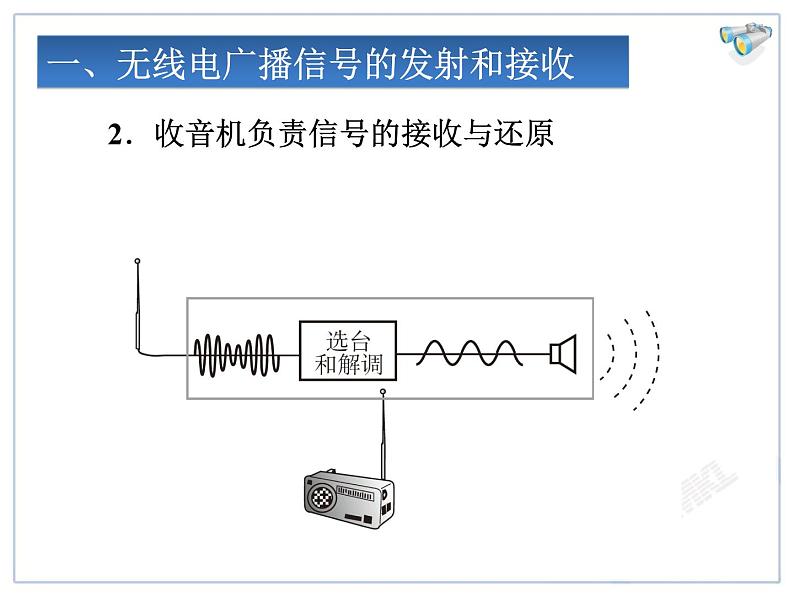

　　2．收音机负责信号的接收与还原

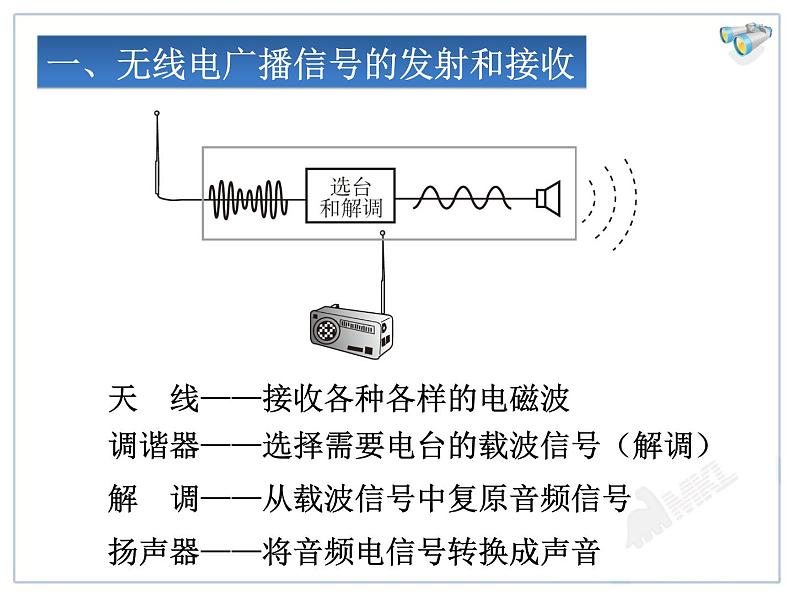

　　天　线——接收各种各样的电磁波
　　调谐器——选择需要电台的载波信号（解调）
　　解　调——从载波信号中复原音频信号
　　扬声器——将音频电信号转换成声音

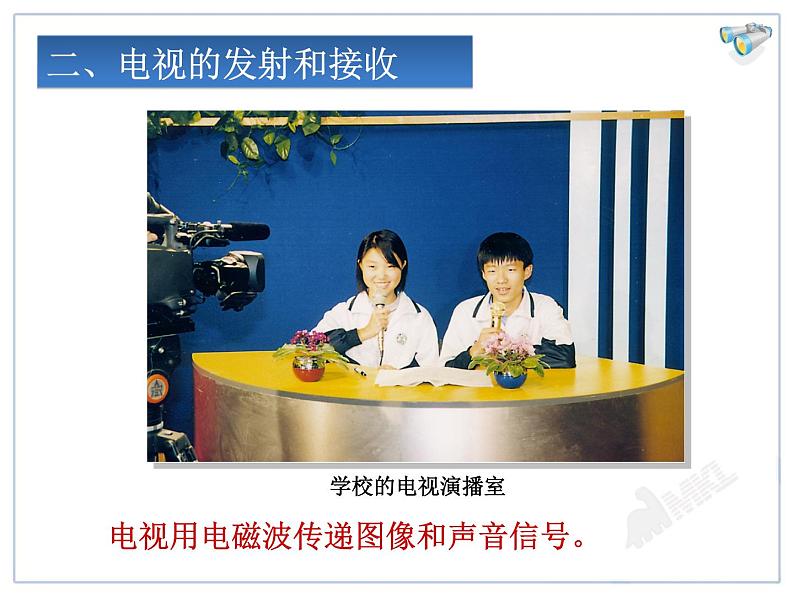

　　电视用电磁波传递图像和声音信号。
　　1．图像信号工作过程
　　摄像机——将图像转换成电信号
　　发射机——将电信号加载到频率很高的电流上
　　天 线——将高频信号发射到空中
　　2．电视接收机工作过程
　　接 收 机——取出并放大图像和音频电信号
　　显 示 器——复原图像信号
　　天 　线——接收包含声、像信息的高频信号
　　音频放大——将微弱音频电信号放大并输出
　　手机既是无线电发射台又是无线电接收台。
　　1．移动电话：（发射接收二合一）
　　手机和座机借助基地台进行交流
　　手机和手机通过基地台进行沟通
　　工作区域在几十米至几百米的范围。
　　座机接在市话网上，相当于小型基地台。
