九年级物理沙洋县马良中学9年级上期期中考试题及答案

这是一份九年级物理沙洋县马良中学9年级上期期中考试题及答案，共8页。试卷主要包含了请将答案正确填写在答题卡上，在图等内容，欢迎下载使用。

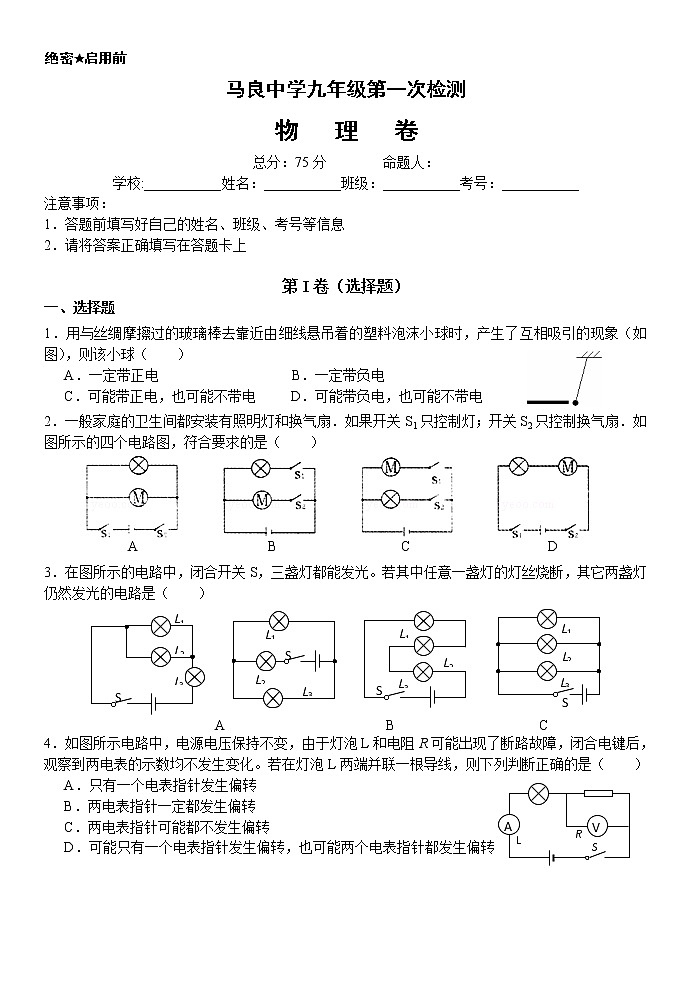

绝密★启用前马良中学九年级第一次检测物   理   卷总分：75分        命题人： 学校:___________姓名：___________班级：___________考号：___________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上 第I卷（选择题）一、选择题1．用与丝绸摩擦过的玻璃棒去靠近由细线悬吊着的塑料泡沫小球时，产生了互相吸引的现象（如图），则该小球（    ）A．一定带正电                   B．一定带负电C．可能带正电，也可能不带电     D．可能带负电，也可能不带电2．一般家庭的卫生间都安装有照明灯和换气扇．如果开关S1只控制灯；开关S2只控制换气扇．如图所示的四个电路图，符合要求的是（　　）                A               B                 C               D  3．在图所示的电路中，闭合开关S，三盏灯都能发光。若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发光的电路是（　　）      4．如图所示电路中，电源电压保持不变，由于灯泡L和电阻R可能出现了断路故障，闭合电键后，观察到两电表的示数均不发生变化。若在灯泡L两端并联一根导线，则下列判断正确的是（　　）A．只有一个电表指针发生偏转B．两电表指针一定都发生偏转C．两电表指针可能都不发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转  5．在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数均如图（b）所示，则通过灯L和电阻R的电流分别为（      ）A  2.5安，0.5安   B  0.5安，2.5安C  2.0安，0.5安   D  0.5安，2.0安6．如右图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V。则灯L1两端电压和电源电压分别是（     ）A．2.2V  6V        B．3.8V  6V  C．2.2V  3.8V       D．6V  2.2V7．关于导体的电阻，下列说法正确的是A．导体的电阻与导体两端的电压成正比  B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零       D．导体的电阻与电流、电压大小无关8．如图所示，滑动变阻器的滑片P向右滑动时，那么（　　）A．V示数变大，A示数变小  B．V示数不变，A示数变小C．V示数不变，A示数变大  D．V，A的示数都变小9．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（  ）A．4.8V，1.2V        B．6V， 1.2VC．1.2V，6V          D．1.2V，4.8V10．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（　　）A．将导线K的a端移至接线柱A B．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱D D．将导线M的c端移至接线柱B 第II卷（非选择题） 二、填空题11．家庭电路中的电视、电冰箱和电灯是______联的，控制电灯的开关与电灯是______联的。12．如图中电表的示数分别为：甲图                ，乙图               。     13．图是滑动变阻器的结构示意图，正确的使用方法是使滑动片滑动时，接入电路的阻值发生变化，_____、_____、_____、_____四种接法都是可用的.某同学连接该变阻器前，观察到变阻器的铭牌上标有“50 Ω  1 A”的字样，这表明此变阻器_____是50Ω，_____是1 A.14．某同学探究导体对电流的阻碍作用，所用器材为截面积相同的导体、电流表、电键、新干电池和导线若干，实验过程如图（a）、（b）、（c）、（d）、（e）、（f）所示。请根据实验现象及相关条件，作出判断并归纳得出初步结论。①由图       或       ，可得：不同材料的导体对电流的阻碍作用不同。②由图（c）与（e）或（d）与（f），可得：                             。15.在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，如图a所示。                    (a)                       (b)                               (c)(1)小红依照图(a)所示的电路连接图(b)中的元件，其中有一根导线尚未连接，以笔线代替导线补上。序号UABUBCUAC13.5v2.5v6v22v4v6v31v5v6v(2)连接好电路后，闭合电键S，发现电压表的指针偏转如图(c)所示，这时他应立刻        电键，并换接电压表的________量程。(3)小红更换电阻并多次实验，将实验数据记录在表中，分析表中数据可以得出初步结论：                                  。16．下图是小红同学在探究通过电阻的电流跟两端电压的关系时连接的实验电路，小明同学在检查电路时发现有两处不妥。请指出小明同学认为不妥的理由：①                           ②                           。（1）小红同学更正后，想在右边空白处画出此电路的电路图。请你帮助小红同学画出来。       （2）实验中小红同学测量并记录了下表中的一组数据，根据表格中的实验数据在图甲的a坐标中作出电压和电流的关系图象。分析作出的图象可知，电阻一定时，通过导体的电流跟导体两端的电压成         。U/V0.51.01.52.02.5I/A0.10.20.30.40.5（3）另一实验小组利用同样的方法也画出了电压和电流的关系图象，如图甲b所示。小明同学发现两个图象倾斜的程度不同，原因是                           。        （4）请在图乙的表盘上标出小红同学测量电阻的过程中，电压表示数为2V时，电流表指针的位置。 三、计算题17．在如图所示电路中，电源电压为6V，开关闭合后电压表的示数为4V，已知R1=20Ω，求:(1)流过R1、R2的电流和总电流   (2)电阻R2的阻值    18．如图所示，电流表的示数是1A，求：（1）R1中电流I1和R2中I2各是多大？   （2）的示数是多大？    19.如图所示，电阻R1=15Ω，开关S断开时电流表示数为0.4A，开关S闭合后电流表的示数为1A，若电源电压不变， 求：（1）电源电压是多少？    （2）R2的阻值是多少？
2013-2014学年度马良中学九年级第一次检测答   题   卷总分：75分        命题人：  第I卷（选择题）二、选择题（每题3分，共计30分）题号12345678910答案          三、填空题（除15题后两空为2分，其余每空1分，共计22分）11、                                         12、                                         13、                                                                                                                     14、                                                                                                              15、                                                                                                             16、  ①                                                                  ②                                                                                      四、计算题17．在如图所示电路中，电源电压为6V，开关闭合后电压表的示数为4V，已知R1=20Ω，求:(1)流过R1、R2的电流和总电流   (2)电阻R2的阻值       18．如图所示，电流表的示数是1A，求：（1）R1中电流I1和R2中I2各是多大？   （2）的示数是多大？        19.如图所示，电阻R1=15Ω，开关S断开时电流表示数为0.4A，开关S闭合后电流表的示数为1A，若电源电压不变， 求：（1）电源电压是多少？    （2）R2的阻值是多少？
参考答案1．C2．B3．D4．D5．D6．A7．D。8．D9．A10．C11．并；串。12．0.7A，12.5V15．C与A，C与B，D与A，C与B，最大阻值，允许通过的最大电流14．（a）、（f）；    （b）、（e）；   截面积和材料相同的导体，长度越长对电流的阻碍作用越显著 17．①图略  ② 断开  0～15伏   ③串联电路总电压等于各串联电阻两端电压之和。18．①开关没有断开；②滑动变阻器滑片没有放在阻值最大位置（①②可互换）（1） （2）正比；（3）所用的电阻的阻值不同；（4）
