九年级物理江西丰城中学九年级上学期期末考试物理试题

这是一份九年级物理江西丰城中学九年级上学期期末考试物理试题，共8页。试卷主要包含了填空题，选择题，简答和计算题，实验题，探究题等内容，欢迎下载使用。

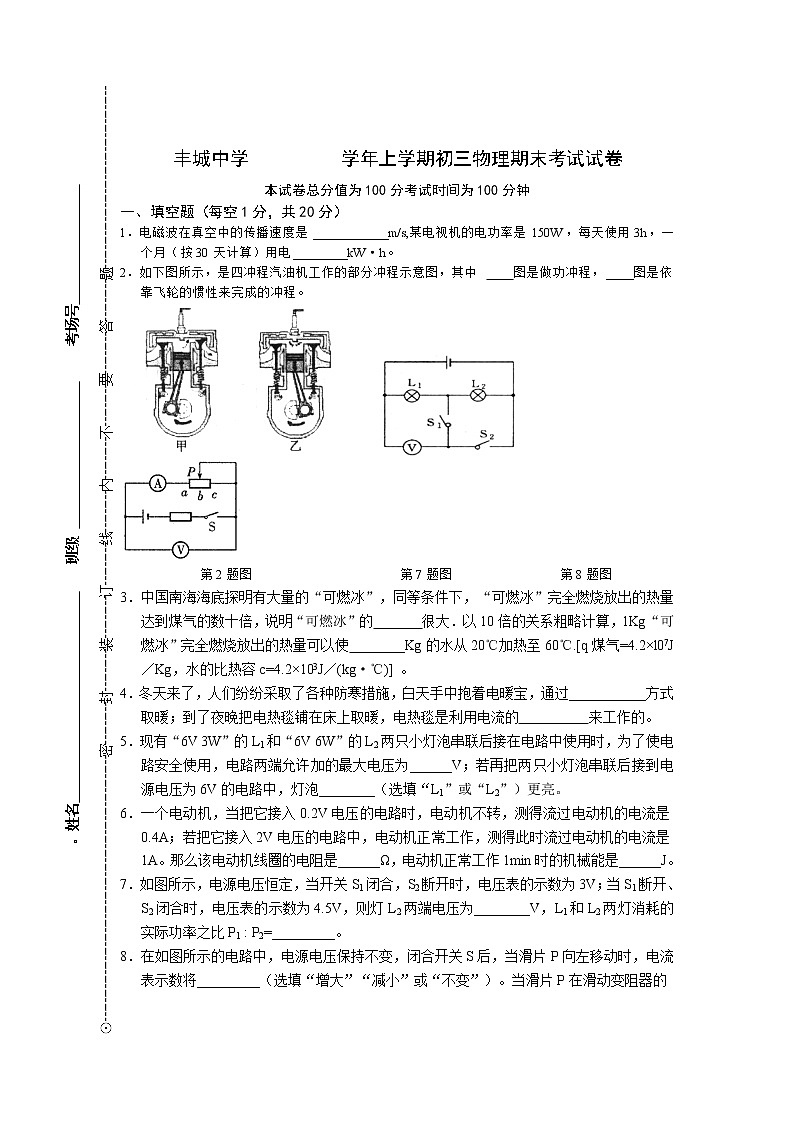

      丰城中学          学年上学期初三物理期末考试试卷本试卷总分值为100分考试时间为100分钟一、填空题（每空1分，共20分）1．电磁波在真空中的传播速度是___________m/s,某电视机的电功率是150W，每天使用3h，一个月（按30天计算）用电________kW·h。2．如下图所示，是四冲程汽油机工作的部分冲程示意图，其中　　图是做功冲程，____图是依靠飞轮的惯性来完成的冲程。　　　　　　　　　　　　　　　第2题图　　　　　　　　　　　第7题图　　　　　　　　第8题图3．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的       很大．以10倍的关系粗略计算，1Kg“可燃冰”完全燃烧放出的热量可以使     ___Kg的水从20℃加热至60℃.[q煤气=4.2×l07J／Kg，水的比热容c=4.2×103J／(kg·℃)] 。4．冬天来了，人们纷纷采取了各种防寒措施，白天手中抱着电暖宝，通过___________方式取暖；到了夜晚把电热毯铺在床上取暖，电热毯是利用电流的　　　　　来工作的。5．现有“6V 3W”的L1和“6V 6W”的L2两只小灯泡串联后接在电路中使用时，为了使电路安全使用，电路两端允许加的最大电压为______V；若再把两只小灯泡串联后接到电源电压为6V的电路中，灯泡________（选填“L1”或“L2”）更亮。6．一个电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是______Ω，电动机正常工作1min时的机械能是______J。 7．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L2两端电压为________V，L1和L2两灯消耗的实际功率之比P1 : P2=_________。 8．在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将_________（选填“增大”“减小”或“不变”）。当滑片P在滑动变阻器的a、c两个端点位置时，电压表示数分别为0V和6V；则当滑片P在滑动变阻器最大阻值的一半位置b时，电压表示数________3V（选填“大于”“小于”或“等于”）。9．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。甲产生的原因是　　　　，乙产生的原因是　　　　　。　　　　　　　　　第9题图　　　　　　　　　　　　　　　第10题图10．如图所示电路，电源电压6V保持不变。若在甲、乙两处分别接入电压表，闭合开关S，甲、乙两表读数之比为1:2；断开开关，在甲、乙两处分别接入电流表，乙处电流表示数为0.3A，则干路电流为　　　　　　A，R2消耗电功率　　　　　　W。二、选择题（共20分，第11～14小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，全部选对得4分，选择正确但不全得2分，不选、多选或错选得0分）11．如图所示的四个装置中，能说明发电机工作原理的是（　　）12．下列做法中符合安全用电原则的是（    ）13．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（    ）    A．电流表示数变小   B．电压表示数变大   C．电压表和电流表示数的比值变小  D．电压表和电流表的示数都变小  14．如图所示电路，其中R1、R2为定值电阻，R0为滑动变阻器，Rmax为滑动变阻器的最大阻值。已知电源两极间电压不变，R1＞R2＞Rmax。当滑动变阻器R0的滑片P置于某一位置时，R1、R2、R0两端的电压分别为U1、U2、U0；当滑片P置于另一位置时，R1、R2、R0两端的电压分别为U1、U2、U0。若ΔU1＝|U1－U1|，ΔU2＝|U2－U2|，ΔU0＝| U0－U0 |，则（　　）A．ΔU0＞ΔU1＞ΔU2     B．ΔU1＜ΔU2＜ΔU0C．ΔU1＞ΔU2＞ΔU0     D．ΔU0＜ΔU1＜ΔU2                  15．如图所示，Ｒ1＝20欧，Ｒ2＝25欧，当开关Ｓ1闭合、Ｓ2断开时，电压表的示数为2.8V，当开关Ｓ1断开、Ｓ2闭合时，电压表示数可能的数值是（　　）A．4.0V　B．3.5VC．3.3V　D．2.5V16．如图甲所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图乙所示，当S1、S2、S3均闭合时，电流表的示数为0.5A，则下列计算正确的是（　　）A．R1的阻值大小是20ΩB．当S1、S2、S3均闭合时，则通过电阻R2的电流是0.3A C．电源电压是6V D．当S1闭合，S2、S3断开时，电流表的示数为0.15A，则R3消耗的功率是0.225W三、简答和计算题（共20分，第17题3分，第18、19题各5分，第20题7分）17．当照明电路中接入大功率电炉后，电线将显著发热，有可能烧坏绝缘皮，这是为什么？   18．    19．表一是某电热水壶的铭牌；表二是小丽探究该电热水壶效率所记录的数据。求：表一：                                  表二：     （1）电热水壶的电阻。（2）当电热水壶实际工作电压为110V时，它的实际功率。（假设电阻不变）（3）电热水壶的效率。[c水=4.2×103J/（kg·℃）]  20．如图所示电路，小灯泡L标有“6V 3W”字样，电阻R1＋R2＝6Ω。当开关S1闭合、S2断开，滑动变阻器的滑片P滑到M点时，电流表的示数为I1，电压表的示数为U1,滑动变阻器的功率为PM；此时灯L正常发光。当开关S1断开、S2闭合，滑动变阻器的滑片P滑到N点时，电流表的示数为I2，电压表的示数为U2，滑动变阻器的功率为PN；已知I1∶I2＝3∶1，PM∶PN＝1∶1，灯电阻RL与电阻R1之比为RL∶R1＝3∶1（假设灯丝电阻不随温度变化）。求：（1）电路两次电压表示数之比；（2）滑动变阻器两次连入电路的阻值各多大；（3）电源电压多大。     四、实验题（每小题8分，共16分）21．（1）如图21-1所示，电度表的示数为     kW·h。图21-2所示的电阻箱的示数是______Ω。 （2）如图21-3所示的电磁继电器，当控制电路接通时，  　　　（选填“红”或“绿”）灯亮。如图21-4所示，通电螺线管的左端为　　　　极． 22．  五、探究题（共24分）23．（10分）小明用图所示的电路测量额定电压为2.5V的小灯泡电阻，（1）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是________A，小灯泡的阻值是________Ω（小数点后保留一位）；   （2）当电压值改变的时候，小灯泡的阻值________（选填“变化”或“不变”）；（3）小明又想测某未知电阻Rx的阻值，设计了如下图所示电路（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。实验步骤：A．按照设计的电路图连接电路；B．闭合S1、S2记录电流表示数为I1；C．________________；D．利用测得数据写出待测电阻Rx的表达式：Rx=_______。 24．（6分）在探究“通过导体的电流跟导体电阻的关系” 实验中小亮根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。其中电源电压12V不变，滑动变阻器标有“50Ω，1A”字样。     （1）在闭合开关之前应将滑动变阻器的滑片移置     端。（选填“A”或“B”） （2）小亮正确连接电路后开始实验，当电阻箱的示数为10Ω时，闭合开关S，他发现电流表无示数，电压表的示数为12V。小亮检查电流表没有故障，则电路可能出现的故障是         （3）他排除电路故障后，在实验过程中，当改变电阻箱接入电路的阻值时，移动滑动变阻器的滑片可使电阻箱两端电压保持6V不变。当小亮将电阻箱的阻值由20Ω调为30Ω时，为保持电阻箱两端电压不变，应将滑动变阻器的滑片适当向        端移动。（选填“A”或“B”） （4）当电阻箱接入电路的阻值为60Ω时，小亮发现无论怎样移动滑动变阻器的滑片，电压表的示数始终无法达到6V，此时小亮同学应采取的措施是        。（选填序号）    A．更换一只新的电压表         B．调节电源的输出电压到16V    C．用“1A  100Ω”的滑动变阻器替换原来的滑动变阻器（5）根据表格数据归纳通过导体的电流跟导体电阻的关系：在______ 的条件下，I＝       。U/V666666R/Ω101215203060I/A0.60.50.40.30.20.1 25．（8分）小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线．如图甲所示是小亮设计的电路．（1）本实验的实验原理是　　　　　　　　．（2）小亮连接好电路后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视　　　（选填序号）．A小灯泡亮度    B电压表示数    C电流表示数    D滑动变阻器滑片（3）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向　　　端移动，（选填“A”或“B”）．当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定电流是　　　A，额定功率为　　　W．该实验中滑动变阻器除了保护电路外，还有　　　　　　　　　　　的作用．（4）若向A移动滑动变阻器滑片，会看到灯泡变　　　　（填“暗”或“亮”）一些，此时灯泡的实际功率　　　　灯泡的额定功率（填“大于，小于或等于）。
2015-2016学年上学期期末考试初三物理答案 一、填空题1．3×108　　13.52．乙　　甲3．热值　　25004．热传递　　热效应5．9　　L­16．0.5　　907．1.5　　2：18．增大　　大于9．总功率过大　　短路10．0.45　　0.9二、选择题题号111213141516答案BDCACACD三、简答计算17．接入大功率用电器后，电流增大，导线电阻不变，根据焦耳定律Q＝I2Rt可知，导线产生热量增加。18．19．（1）44Ω　　（2）275W　　（3）84%20．解：当S1闭合，S2断开时，等效电路图如图1；        当S2闭合，S1断开时，等效电路图如图2； [来源:学科网]   （1）RL＝Ue2/Pe＝（6V）2/3W＝12Ω U1∶U2＝（I1 RL）/I2（R1＋R2）＝(3/1)×(12Ω/6Ω)＝6/1               （2）由图1有：U＝I1（RL＋RM）           ①     由图2有：U＝I2（R1＋R2＋RN）       ∵PM＝I12RM    PN＝I22RN     ∴PM/PN＝I12RM/I22RN                        ③①②③联立求得： RM＝5Ω       RN＝45Ω                    （3）I1＝PL/UL＝3W/6V＝0.5A将I1＝0.5A带入①式    U＝I1（RL＋RM）＝0.5A(12Ω＋5Ω)＝8.5V                    四、实验题21．（1）6353.6　　2014（2）绿　　S22．（1）　　（2）　　　　（3）五、探究题23． 24．（1）   （2）   （3）25．（1）P＝UI　　（2）B　　（3）B　　0.24　　0.6　　改变灯泡两端电压（4）暗　　小于
