初中物理人教版九年级全册第2节 电流和电路作业ppt课件

这是一份初中物理人教版九年级全册第2节 电流和电路作业ppt课件，共28页。PPT课件主要包含了定向移动，用电器，提供电能，电路的通断，电学元件符号，电路图，闭合开关S，S2闭合，S2断开，灯不亮电源损坏等内容，欢迎下载使用。

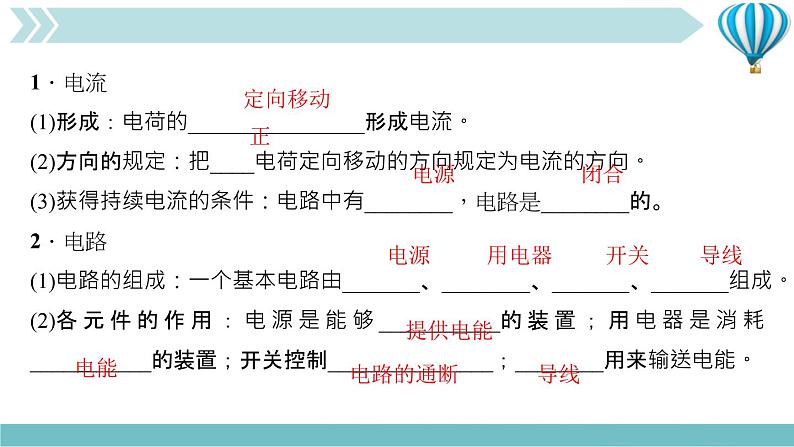

1．电流(1)形成：电荷的________________形成电流。(2)方向的规定：把____电荷定向移动的方向规定为电流的方向。(3)获得持续电流的条件：电路中有________，电路是________的。2．电路(1)电路的组成：一个基本电路由_______、________、_______、_______组成。(2)各元件的作用：电源是能够___________的装置；用电器是消耗___________的装置；开关控制_______________；________用来输送电能。

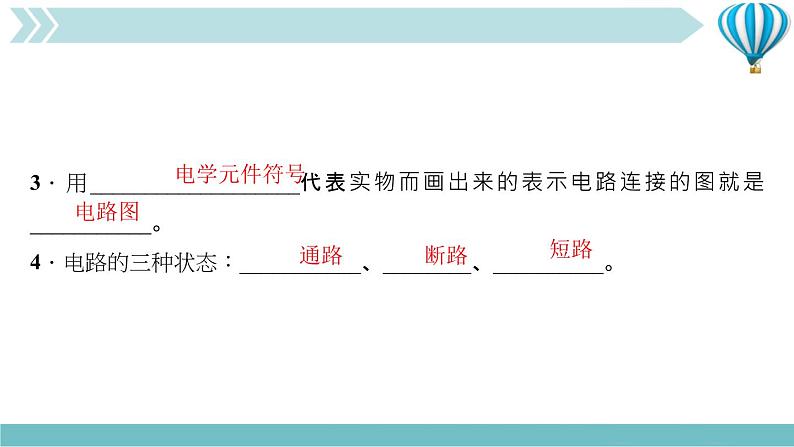

3．用___________________代表实物而画出来的表示电路连接的图就是___________。4．电路的三种状态：___________、________、__________。

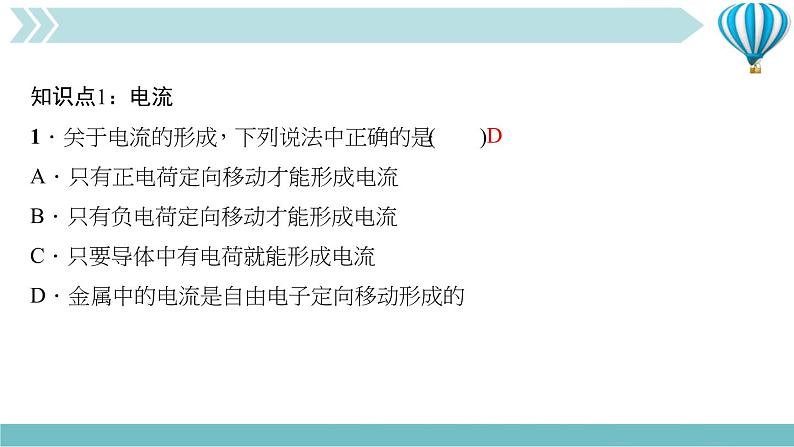

知识点1：电流1．关于电流的形成，下列说法中正确的是( )A．只有正电荷定向移动才能形成电流B．只有负电荷定向移动才能形成电流C．只要导体中有电荷就能形成电流D．金属中的电流是自由电子定向移动形成的

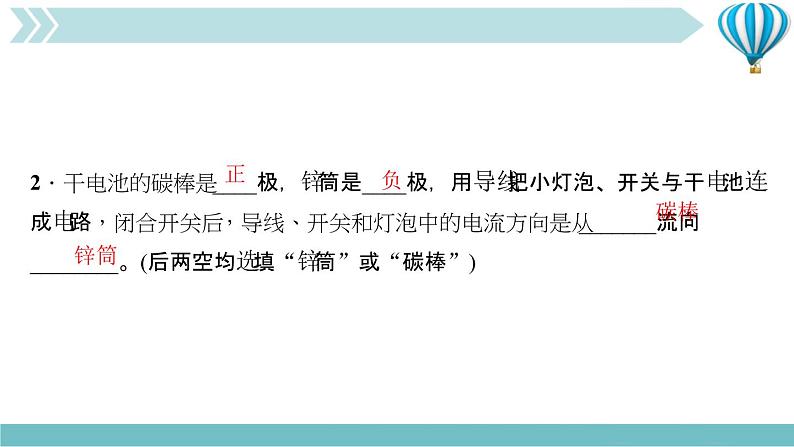

2．干电池的碳棒是____极，锌筒是____极，用导线把小灯泡、开关与干电池连成电路，闭合开关后，导线、开关和灯泡中的电流方向是从_______流向________。(后两空均选填“锌筒”或“碳棒”)

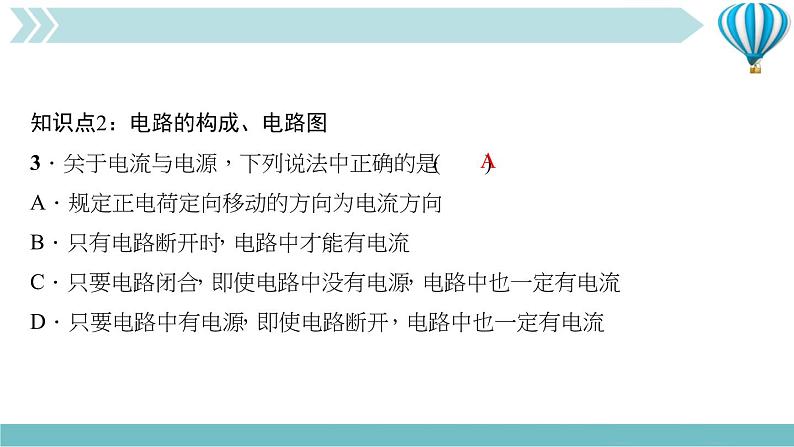

知识点2：电路的构成、电路图3．关于电流与电源，下列说法中正确的是( )A．规定正电荷定向移动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流
4．下列电路图符合电路组成的是( )
5．下列与实物图一致的电路图是( )
6．画出下列各元件的电路图符号：电灯：________　　电动机：__________电源：_________　　电阻：________
知识点3：通路、断路和短路7．在如图所示的电路中，闭合开关后可以使小灯泡正常发光的是______；属于短路的是________；属于开路的是______。
8．如图所示，用导线把一个灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入_______，还需要_______________。
9．如图是一种声光报警器的电路图，当开关______________时，灯亮、铃不响；当开关__________________时，灯亮，同时铃响。
10．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( )A．电源B．开关C．导线D．用电器
11．如图电路中，用导线连接下列两点后，会导致电路短路的是( )A．a、c B．b、c C．b、d D．d、e
12．如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则( )A．电子从B流向A，电流方向由A到BB．电子从A流向B，电流方向由B到AC．正电荷从B流向A，电流方向由A到BD．正电荷从A流向B，电流方向由B到A
13．如图所示电路，闭合开关，出现的现象是___________________，将连错的导线打“×”并改接正确的连线，在图上标出电流的方向。
14．电扇中有一个自动断电的安全装置，如图所示，电扇翻倒时，它_______电路；竖立时，它__________电路。(均选填“断开”或“闭合”)
15．在学习电学时，老师让同学们探究点亮小灯泡实验，提供了如图所示仪器：(1)实验中干电池的作用是___________________。
(2)观察小灯泡结构后，老师让同学们只用一根导线就可以点亮小灯泡，同学们设计了如图的电路，小灯泡能够发光的是____图，造成短路的是____图，断路的是____图。
(3)接下来的实验中同学们添加了开关、灯座，电池座。请你用笔画线代替导线完成电路连接，并在虚线框中画出电路图。解：如图所示
16．如图所示，在手电筒的完整电路中，干电池是_______，小灯泡是________，金属带是_______，金属滑键和按钮是______。(1)画出手电筒的电路图。
(2)写出手电筒不发光的三种可能原因：①____________________；②___________________________；③______________________________________。
没有电池(或电池没电)
灯丝断了(或灯泡与灯座接触不良)
17．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用如图所示的测通器来测试，其操作过程如下：
