人教版九年级全册第3节 串联和并联课后复习题

这是一份人教版九年级全册第3节 串联和并联课后复习题，共3页。

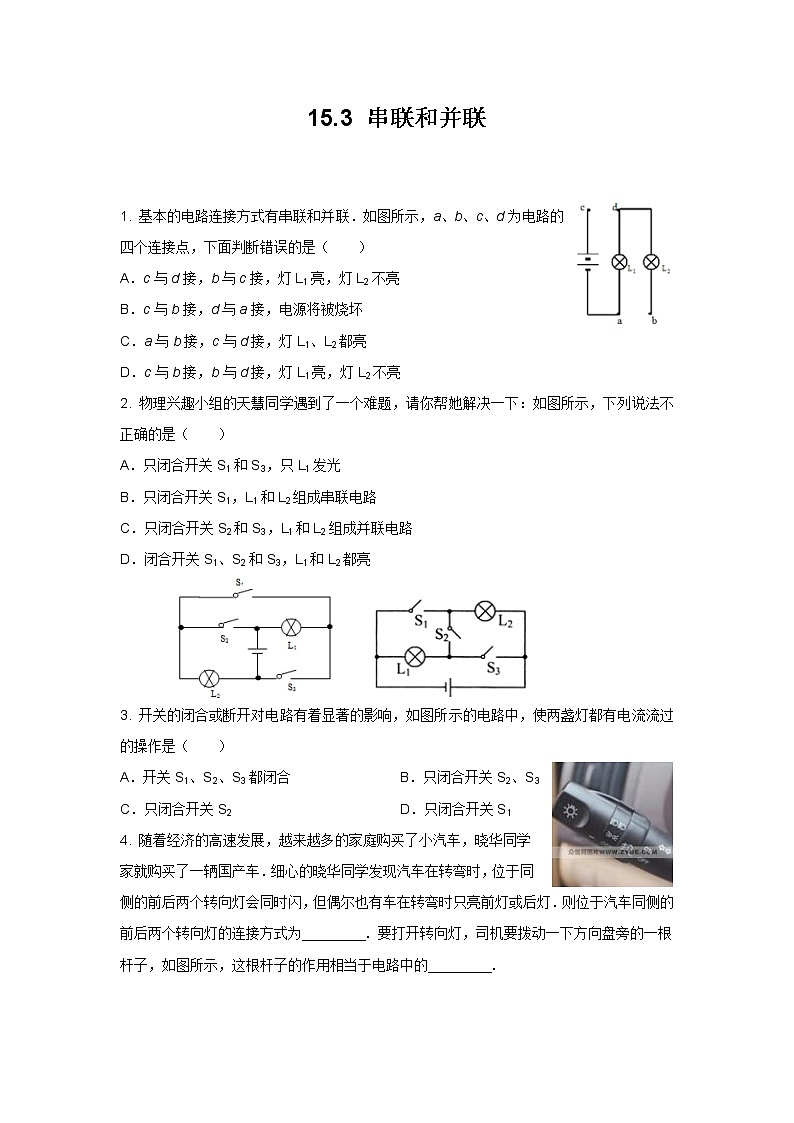

15.3 串联和并联  1. 基本的电路连接方式有串联和并联．如图所示，a、b、c、d为电路的四个连接点，下面判断错误的是（　　）A．c与d接，b与c接，灯L1亮，灯L2不亮[来源]B．c与b接，d与a接，电源将被烧坏C．a与b接，c与d接，灯L1、L2都亮D．c与b接，b与d接，灯L1亮，灯L2不亮2. 物理兴趣小组的天慧同学遇到了一个难题，请你帮她解决一下：如图所示，下列说法不正确的是（　　）A．只闭合开关S1和S3，只 L1发光B．只闭合开关S1，L1和L2组成串联电路[]C．只闭合开关S2和S3，L1和L2组成并联电路D．闭合开关S1、S2和S3，L1和L2都亮    3. 开关的闭合或断开对电路有着显著的影响，如图所示的电路中，使两盏灯都有电流流过的操作是（　　）A．开关S1、S2、S3都闭合 B．只闭合开关S2、S3C．只闭合开关S2 D．只闭合开关S14. 随着经济的高速发展，越来越多的家庭购买了小汽车，晓华同学家就购买了一辆国产车．细心的晓华同学发现汽车在转弯时，位于同侧的前后两个转向灯会同时闪，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，如图所示，这根杆子的作用相当于电路中的________．[]5.小明观察到楼梯过道里有种路灯，只有在光线暗且有响声时才亮，经查找资料发现它是由光控开关（光线暗时自动接通）和声控开关（有声响时自动接通）________（选填“串联”或“并联”）控制的．这种路灯给人们带来了方便，但夜晚没人走动而周围环境有响声时路灯也能亮，这造成了电能的浪费．针对这种情况，请你简要提出一种改进的方法：________．[]【趣味链接】有趣的“看护装置”丽丽的爸爸是个养牛专业户，丽丽看到爸爸养的牛放置在一个有趣的“装置”中，通过这个有趣的“装置”就可以知道牛群的安全状况．这个装置是用细导线将牛群围住，合上开关后，牛在圈内吃草，此时值班室内灯亮而铃不响；当牛碰断围住的细导线到圈外时，电铃便会响起来．[]【拓宽延伸】根据以上丽丽对这个有趣“装置”的描述，请你设计出符号要求的电路图．   15.3 串联和并联1.B解析：该题中，若c与d接，b与c接，此时电流不通过灯泡L2，而是只经过L1，故灯L1亮，灯L2不亮，故A选项不符合题意；c与b接，d与a接，此时灯泡L1发生短路，但该电路中仍有灯泡L2，所以不会烧坏电源，故B选项符合题意；a与b接，c与d接，两灯泡并联，故灯L1、L2都亮，故C选项不符合题意；c与b接，b与d接，灯泡L2发生短路，但该电路中仍有灯泡L1，故灯L1亮，灯L2不亮，所以D选项不符合题意．故选B．2.D解析：由电路图可知，只闭合开关S1和S3为L1的基本电路，因此只L1发光，故A正确；只闭合开关S1，电流从正极流出，依次经过灯L1和L2，因此L1和L2组成串联电路，故B正确；只闭合开关S2和S3，电流从正极流出，一路经过灯L1，另一路经过灯L2，然后两路共同回到电源负极，则L1和L2组成并联电路，故C正确；闭合S1、S2、S3，电流不经过用电器，直接从正极经导线流回负极，发生短路，故D错误．故选D．3.C解析：开关S1、S2、S3都闭合时，电路发生短路，故A不符合题意；只闭合开关S2、S3，L1发光，L2被短路，故B不符合题意；只闭合开关S2，此时L1和L2串联，故两灯中都有电流通过，故C符合题意；只闭合开关S1，只有灯L2工作，故D不符合题意．故选C．4. 并联  开关解析：汽车的前后转向灯可以单独工作，所以它们是并联的．司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用．
5.串联  将一般灯泡换用LED灯
解析：（1）只有在光控开关和声控开关都闭合时电灯才会发光，所以声控开关和光控开关是串联连接的．（2）为了行人的安全，同时又可以节能，可将一般灯泡换用LED灯．
【趣味链接】[]解析：可以利用对用电器短路的方法完成题目的要求．让电灯与电铃串联，且导线并联在电铃的两端，当牛在圈内吃草时，小屋内灯亮，铃由于被短路而不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．[]
