    初中物理人教版九年级全册第2节 电生磁教学课件ppt

    展开

    这是一份初中物理人教版九年级全册第2节 电生磁教学课件ppt,共21页。PPT课件主要包含了磁针发生转动,演示1,磁针转动方向相反,演示2,奥斯特的故事等内容,欢迎下载使用。

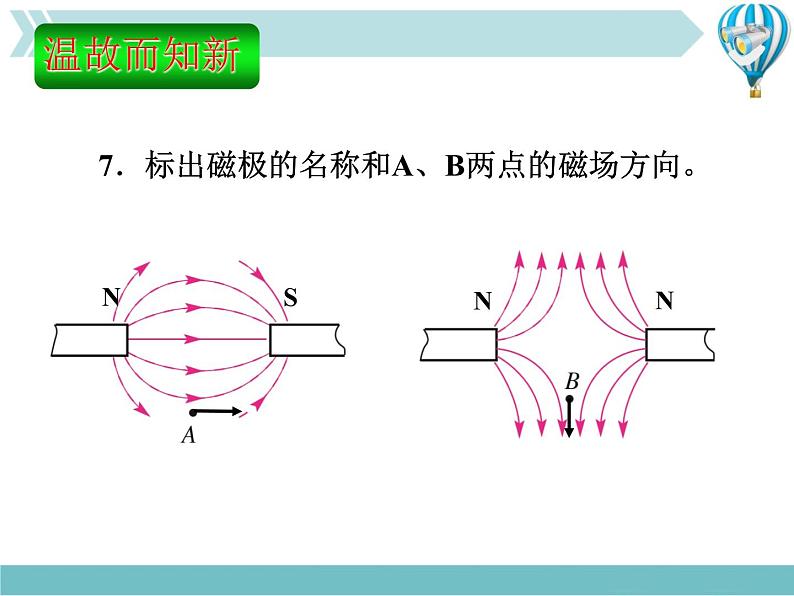

      7.标出磁极的名称和A、B两点的磁场方向。

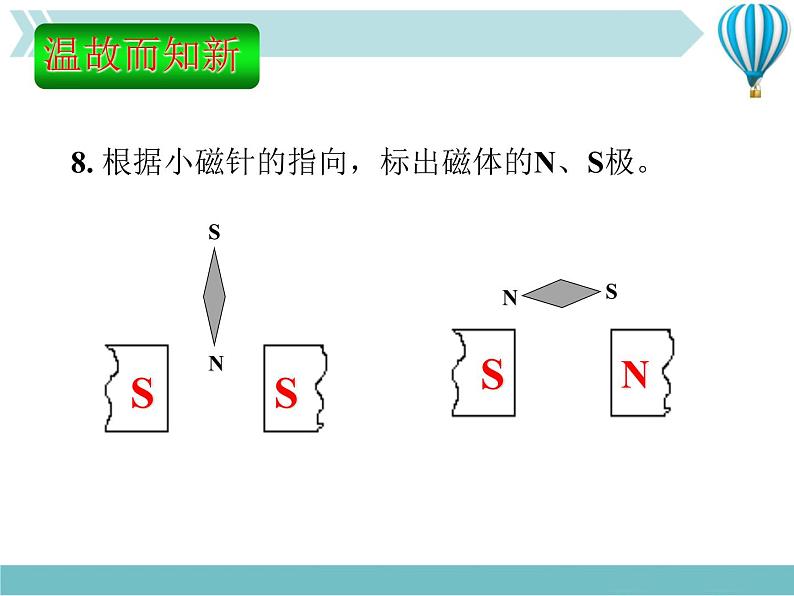

    8. 根据小磁针的指向,标出磁体的N、S极。

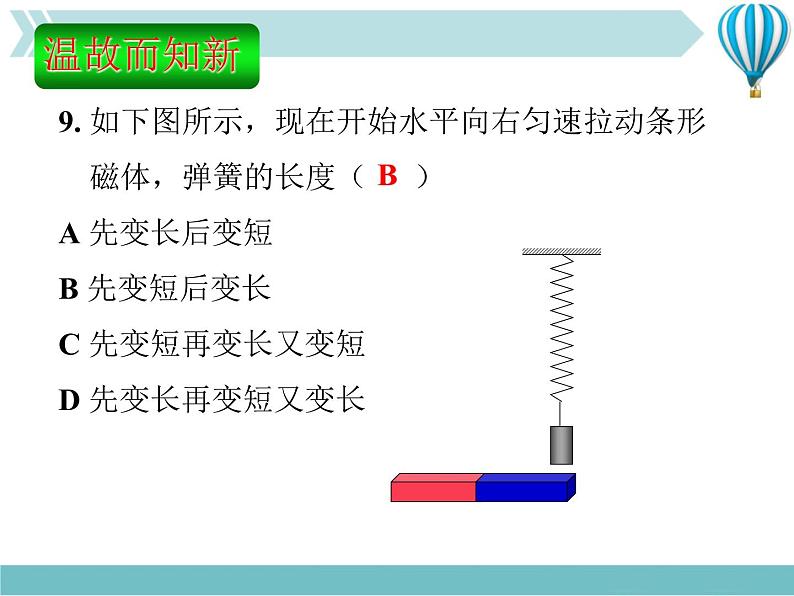

    9. 如下图所示,现在开始水平向右匀速拉动条形 磁体,弹簧的长度( )A 先变长后变短B 先变短后变长C 先变短再变长又变短D 先变长再变短又变长

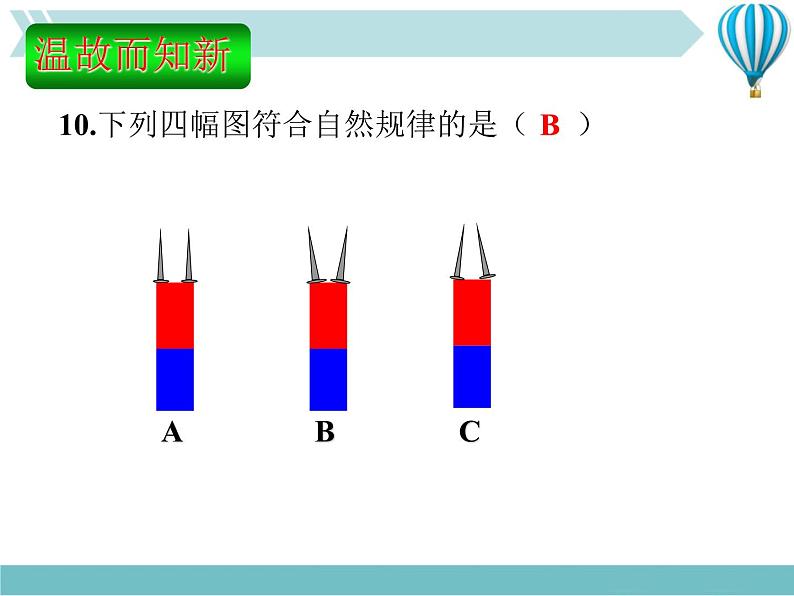

    10.下列四幅图符合自然规律的是( )

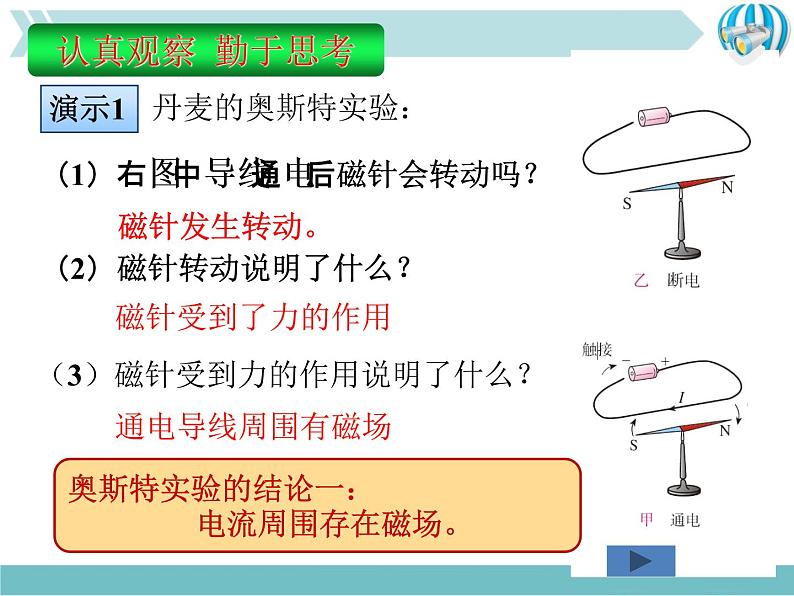

    (1)右图中导线通电后磁针会转动吗?
    (2)磁针转动说明了什么?
    奥斯特实验的结论一:   电流周围存在磁场。
    (3)磁针受到力的作用说明了什么?

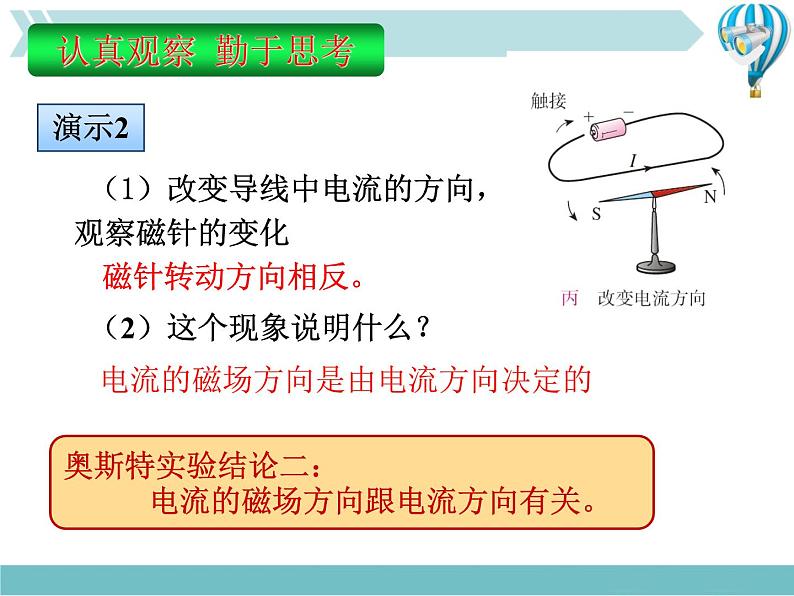

    (2)这个现象说明什么?
    (1)改变导线中电流的方向,观察磁针的变化
    奥斯特实验结论二:   电流的磁场方向跟电流方向有关。
    电流的磁场方向是由电流方向决定的
    丹麦的奥斯特实验常常是考查的重点,这个实验第一次把电和磁联系在了一起。
    比较甲乙两图得到的结论是________________;
    比较甲丙两图得到的结论是________________;
      1.电流能够产生磁场,电流的磁场方向跟电流方向有关。
      2.电流能够产生磁场,这种现象叫做电流的磁效应。
      奥斯特是丹麦物理学家,他从小聪明好学,1794年以优异的成绩考入哥本哈根大学学习,后来成为这所大学的物理教授。   他相信各种自然现象间存在联系。经过长时间用实验寻找,在多次失败后,1820年,奥斯特在课堂上做实验时发现了电和磁之间的联系。
      1.将导线绕在圆筒上,做成螺线管(也叫线圈)。通电后各圈导线磁场产生叠加,磁场增强。
      探究通电螺线管外部的磁场分布
      演示:在螺线管的两端各放一个小磁针,在硬纸板上均匀地撒满铁屑。通电后观察指针指向,轻敲纸板,观察铁屑的排列情况。
    ①通电螺线管的磁场和条形磁体的磁场相似  ②改变电流方向,两侧小磁针的指向反转。
    通电螺线管也有N、S两极,它的极性与电流方向有关
      用右手握住螺线管,让四指指向螺线管中电流的方向,则拇指所指的那端就是螺线管的N极。
      1.判断下面螺线管中的N极和S极:
      2.判断螺线管中的电流方向:
      3.根据小磁针静止时指针的指向,判断出电源的正负极。
    4. 根据螺线管中电流方向,标出小磁针的N、S极
    5. 根据小磁针N、S极的指向,标出电源的正负极
    6. 标出两螺线管中间磁场的磁感线
    7. 标出两螺线管中间磁场的磁感线
    8. 右图开关闭合,标出螺线管N、S极,猜想一下:滑片向右移动,弹簧变_____。
    9. 下图开关闭合,标出螺线管N、S极和电源的正负极。
