人教版第二十章 电与磁第3节 电磁铁 电磁继电器教学ppt课件

这是一份人教版第二十章 电与磁第3节 电磁铁 电磁继电器教学ppt课件，共14页。PPT课件主要包含了课题引入，新课教学，继电器，防汛报警器的工作原理，我来分析，恒温箱的工作原理，防盗报警器，扬声器是怎样发声的，内部结构，某一瞬间电流方向等内容，欢迎下载使用。

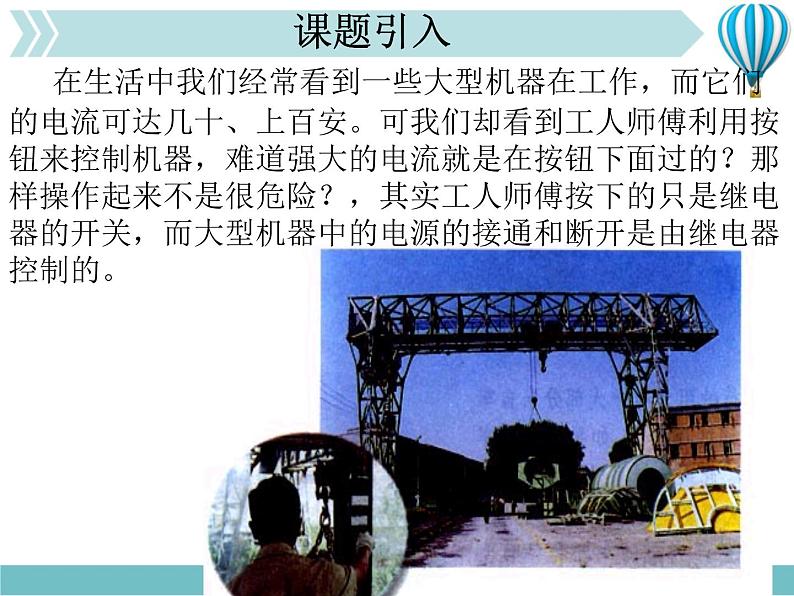

在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安。可我们却看到工人师傅利用按钮来控制机器，难道强大的电流就是在按钮下面过的？那样操作起来不是很危险？，其实工人师傅按下的只是继电器的开关，而大型机器中的电源的接通和断开是由继电器控制的。

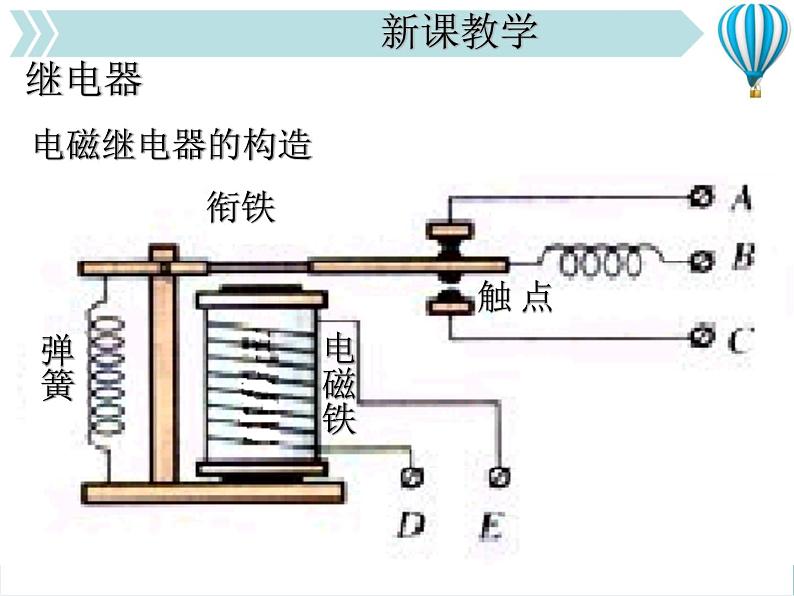

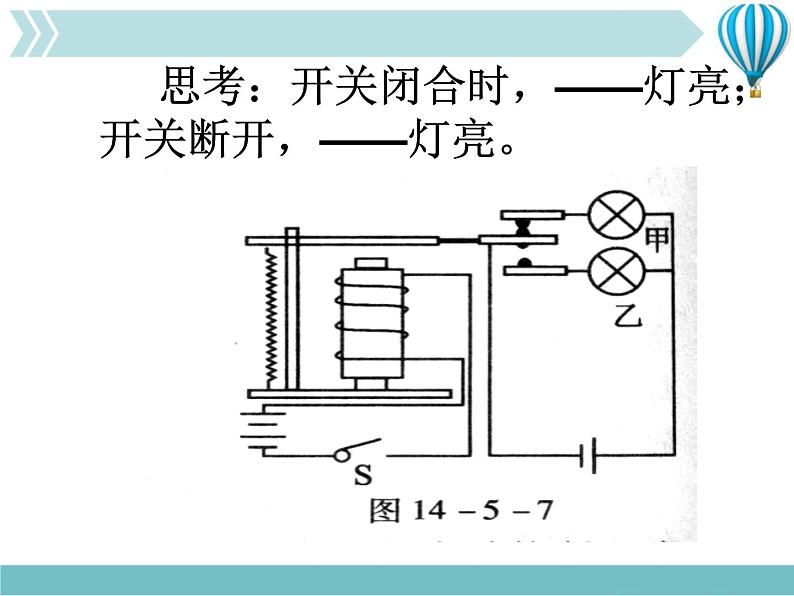

思考：开关闭合时，——灯亮；开关断开，——灯亮。

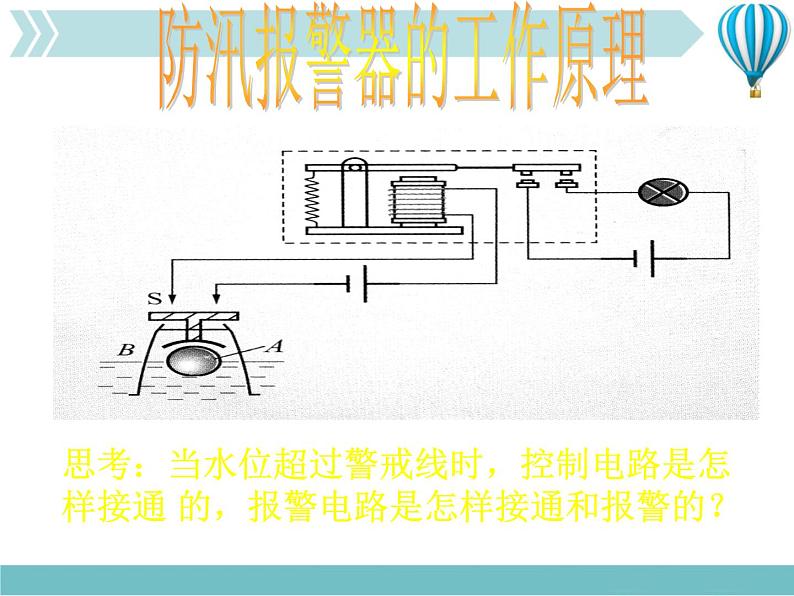

思考：当水位超过警戒线时，控制电路是怎样接通 的，报警电路是怎样接通和报警的？

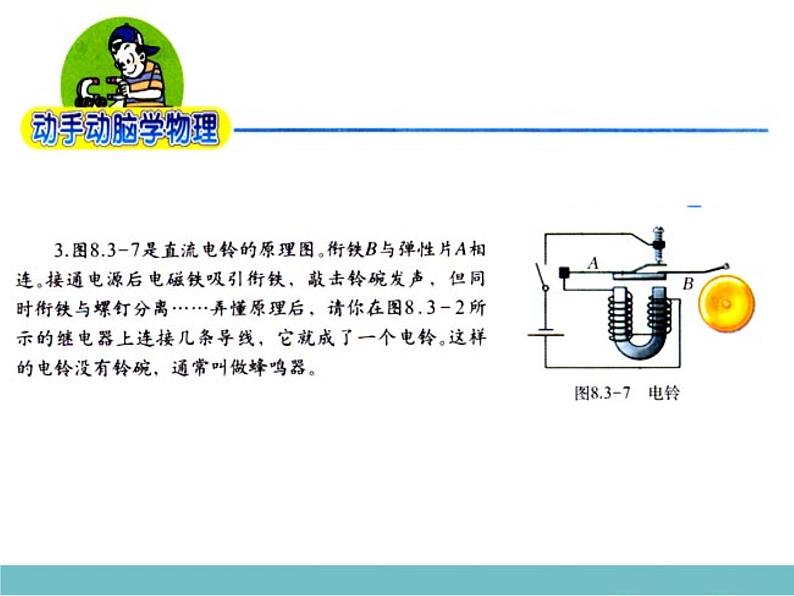

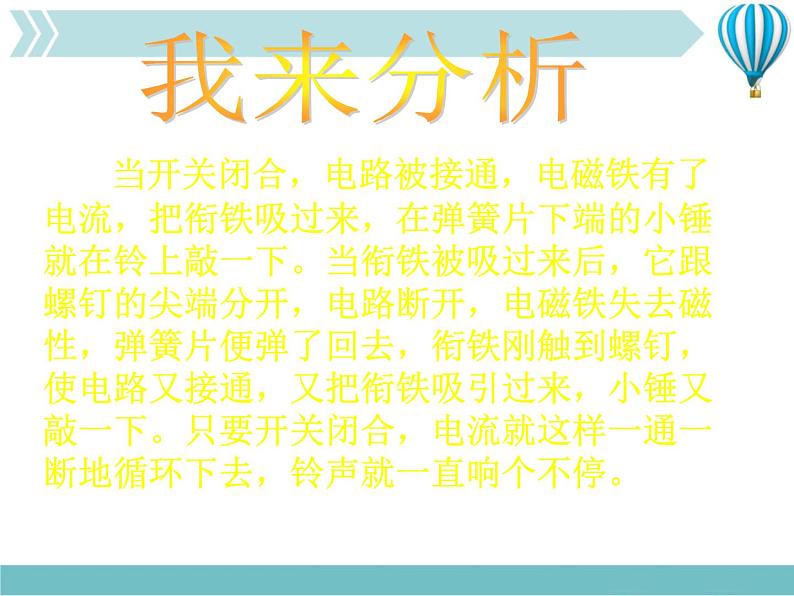

当开关闭合，电路被接通，电磁铁有了电流，把衔铁吸过来，在弹簧片下端的小锤就在铃上敲一下。当衔铁被吸过来后，它跟螺钉的尖端分开，电路断开，电磁铁失去磁性，弹簧片便弹了回去，衔铁刚触到螺钉，使电路又接通，又把衔铁吸引过来，小锤又敲一下。只要开关闭合，电流就这样一通一断地循环下去，铃声就一直响个不停。
思考：恒温箱是如何工作？
温度没有上升到某一温度时，温度计里的液体就没有触及金属丝，电路处于通路，衔铁就没有触及A金属块；当温度达到报警温度时，温度计里的水银触及A金属块，形成通路，电铃响。
思考：当有人踩踏板时，报警器是通过什么来报警的？
说一说：下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知。这个报警器的工作原理是：有人踩踏板时________；无人踩踏板时________。
