初中人教版第2节 欧姆定律课后复习题

这是一份初中人教版第2节 欧姆定律课后复习题，共3页。试卷主要包含了2 欧姆定律， B等内容，欢迎下载使用。

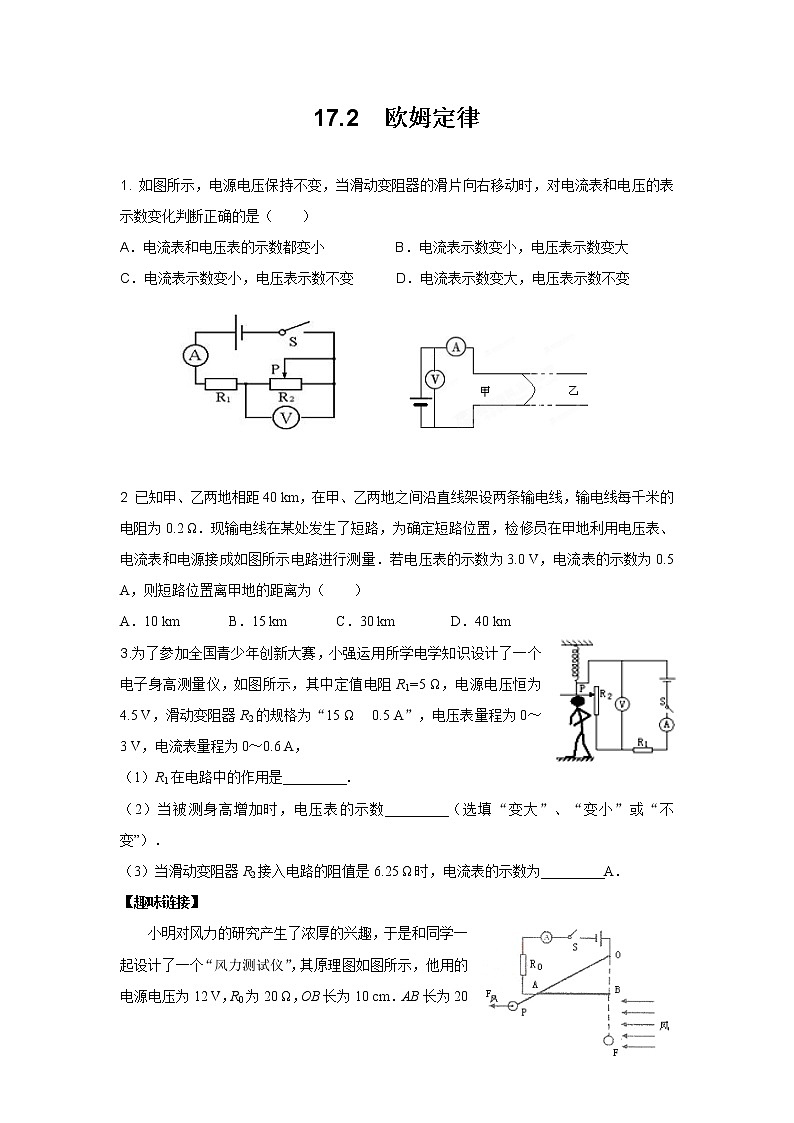

17.2  欧姆定律 1. 如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示数变化判断正确的是（　　）A．电流表和电压表的示数都变小          B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变      D．电流表示数变大，电压表示数不变[]    2 已知甲、乙两地相距40 km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电阻为0.2 Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．若电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为（　　）A．10 km       B．15 km       C．30 km        D．40 km3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5 Ω，电源电压恒为4.5 V，滑动变阻器R2的规格为“15 Ω   0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A，
（1）R1在电路中的作用是________．（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．（3）当滑动变阻器R2接入电路的阻值是6.25 Ω时，电流表的示数为________A．【趣味链接】小明对风力的研究产生了浓厚的兴趣，于是和同学一起设计了一个“风力测试仪”，其原理图如图所示，他用的电源电压为12 V，R0为20 Ω，OB长为10 cm．AB长为20 cm，其为阻值为60 Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为3 N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的大小就可以得知风力的大小！好神奇!【拓宽创新】根据“风力测试仪”的原理，还需你解答下列问题：（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？ [21世纪教育网]  [] 17.2  欧姆定律1.B解析：如图所示， R1和R2串联，电流表测干路电流，电压表测量R2两端的电压．当滑片P向右移动时，滑动变阻器连入的电阻变大，总电阻增大，因为电源电压U保持不变，所以由欧姆定律I= U / R可知，电路中的电流变小，得出电流表的示数变小．由串联电路的分压关系U1/ U2= R1 / R2可知，电阻越大，分压越大，滑动变阻器两端的电压变大，得出电压表的示数变大．故选B．2. B解析：由电压表和电流表的示数可以得出导线上的电阻为．每千米的电阻为0.2 ，所以导线的总长度为．故短路位置离甲地的距离为15 km．3. （1）保护电路  （2）变大  （3）0.4解析：（1）当滑动变阻器滑片滑到最底端时，滑动变阻器会短路，故R1可以防止整个电路发生短路而烧坏电流表，起到保护电路的作用；（2）当被测身高增加时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，R1两端的电压减小，由串联电路的电压规律可知电压表示数变大；（3）电路中总电阻R=R2+R1=5 Ω+6.25 Ω=11.25 Ω，由欧姆定律可得电路中电流．【趣味链接】0.15A  0.24A解析：（1）无风时，与串联，电流表示数[21世纪教育网]；(2)当金属细杆OP滑到AB中点时，电路中的电流[]．
