人教版八年级下册12.1 杠杆第1课时复习练习题

这是一份人教版八年级下册12.1 杠杆第1课时复习练习题，共3页。试卷主要包含了判断下列说法是否正确，关于力臂，下面说法中正确的是，在图12-1-6中等内容，欢迎下载使用。

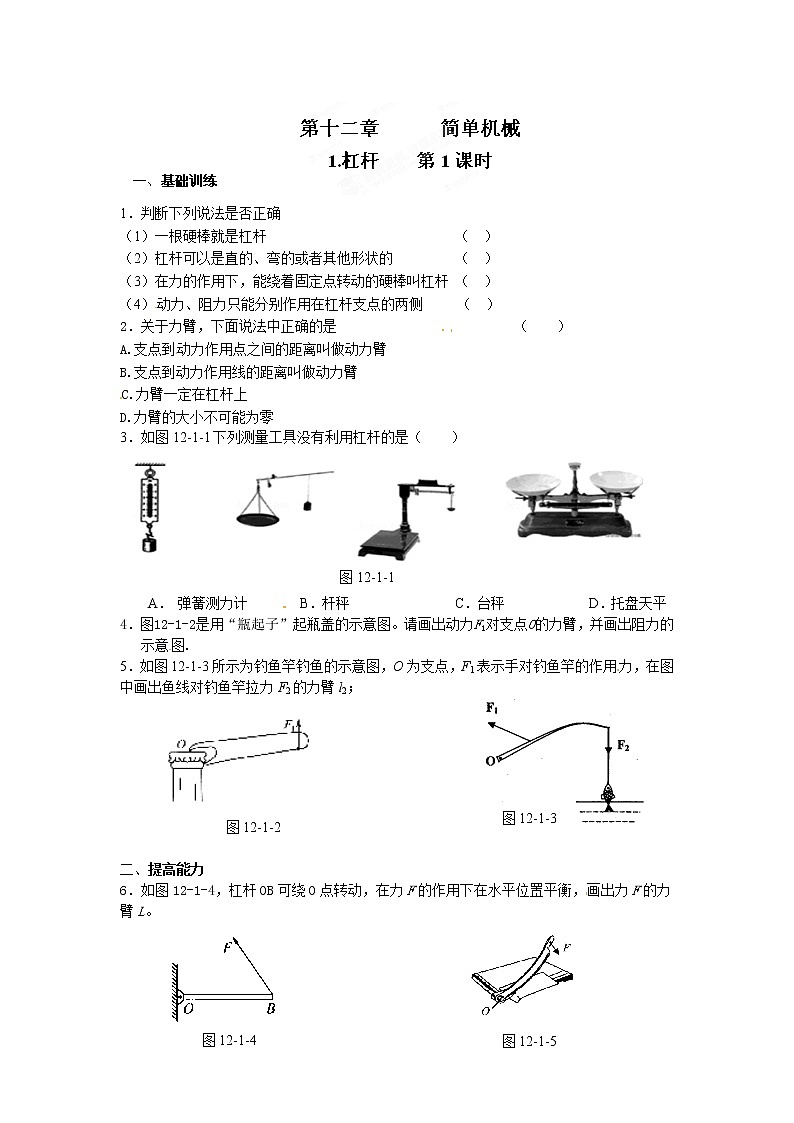

 1．判断下列说法是否正确（1）一根硬棒就是杠杆                           （　）（2）杠杆可以是直的、弯的或者其他形状的         （　）（3）在力的作用下，能绕着固定点转动的硬棒叫杠杆 （　）（4）动力、阻力只能分别作用在杠杆支点的两侧     （　）2．关于力臂，下面说法中正确的是                        （    ） [来源:学科网]A.支点到动力作用点之间的距离叫做动力臂B.支点到动力作用线的距离叫做动力臂C.力臂一定在杠杆上           D.力臂的大小不可能为零3．如图12-1-1下列测量工具没有利用杠杆的是（　　）　　A． 弹簧测力计　   　B．杆秤           　　C．台秤　　        D．托盘天平4．图12-1-2是用“瓶起子”起瓶盖的示意图。请画出动力F1对支点0的力臂，并画出阻力的示意图.               5．如图12-1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，在图中画出鱼线对钓鱼竿拉力F2的力臂l2；      二、提高能力6．如图12-1-4，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L。 [来源:学科网]   7．如图12-1-5所示的裁纸刀，O为支点，画出动力F的力臂L。 8．在图12-1-6中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂。9．如图12-1-7所示，用力F把球滚上台阶，在图中找出支点位置并画出动力臂和阻力臂。[来源:学科网ZXXK][来源:学科网][来源:Z*xx*k.Com]
