人教版 (2019)必修 第三册1 磁场 磁感线复习练习题
展开
这是一份人教版 (2019)必修 第三册1 磁场 磁感线复习练习题，共30页。

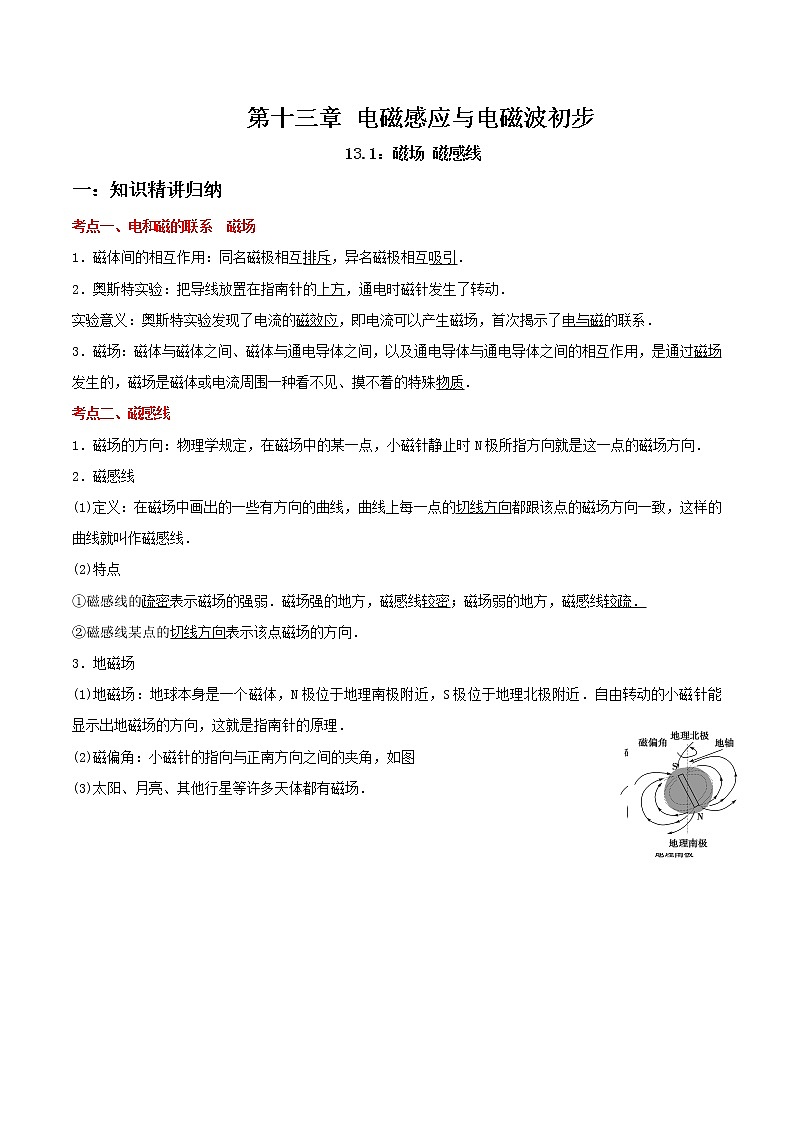

第十三章 电磁感应与电磁波初步
13.1：磁场 磁感线
一：知识精讲归纳
考点一、电和磁的联系 磁场
1．磁体间的相互作用：同名磁极相互排斥，异名磁极相互吸引．
2．奥斯特实验：把导线放置在指南针的上方，通电时磁针发生了转动．
实验意义：奥斯特实验发现了电流的磁效应，即电流可以产生磁场，首次揭示了电与磁的联系．
3．磁场：磁体与磁体之间、磁体与通电导体之间，以及通电导体与通电导体之间的相互作用，是通过磁场发生的，磁场是磁体或电流周围一种看不见、摸不着的特殊物质．
考点二、磁感线
1．磁场的方向：物理学规定，在磁场中的某一点，小磁针静止时N极所指方向就是这一点的磁场方向．
2．磁感线
(1)定义：在磁场中画出的一些有方向的曲线，曲线上每一点的切线方向都跟该点的磁场方向一致，这样的曲线就叫作磁感线．
(2)特点
①磁感线的疏密表示磁场的强弱．磁场强的地方，磁感线较密；磁场弱的地方，磁感线较疏．
②磁感线某点的切线方向表示该点磁场的方向．
3．地磁场
(1)地磁场：地球本身是一个磁体，N极位于地理南极附近，S极位于地理北极附近．自由转动的小磁针能显示出地磁场的方向，这就是指南针的原理．
(2)磁偏角：小磁针的指向与正南方向之间的夹角，如图
(3)太阳、月亮、其他行星等许多天体都有磁场．

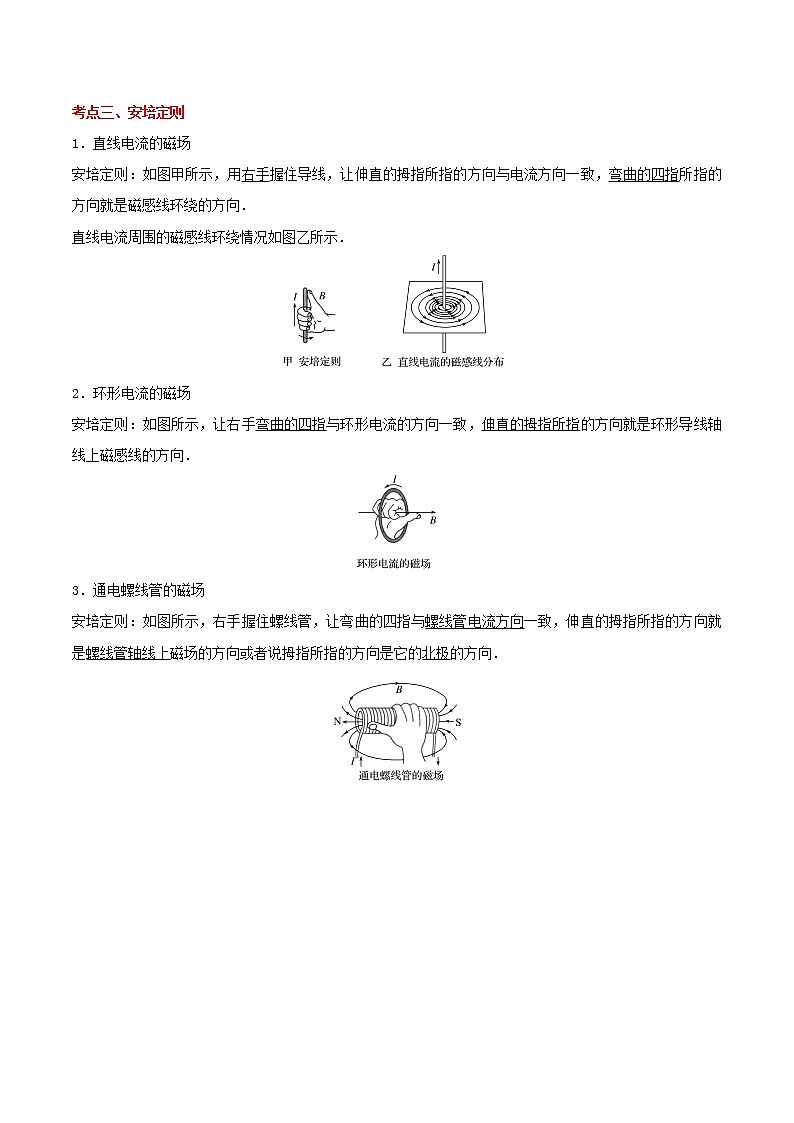

考点三、安培定则
1．直线电流的磁场
安培定则：如图甲所示，用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向．
直线电流周围的磁感线环绕情况如图乙所示．
2．环形电流的磁场
安培定则：如图所示，让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．
3．通电螺线管的磁场
安培定则：如图所示，右手握住螺线管，让弯曲的四指与螺线管电流方向一致，伸直的拇指所指的方向就是螺线管轴线上磁场的方向或者说拇指所指的方向是它的北极的方向．

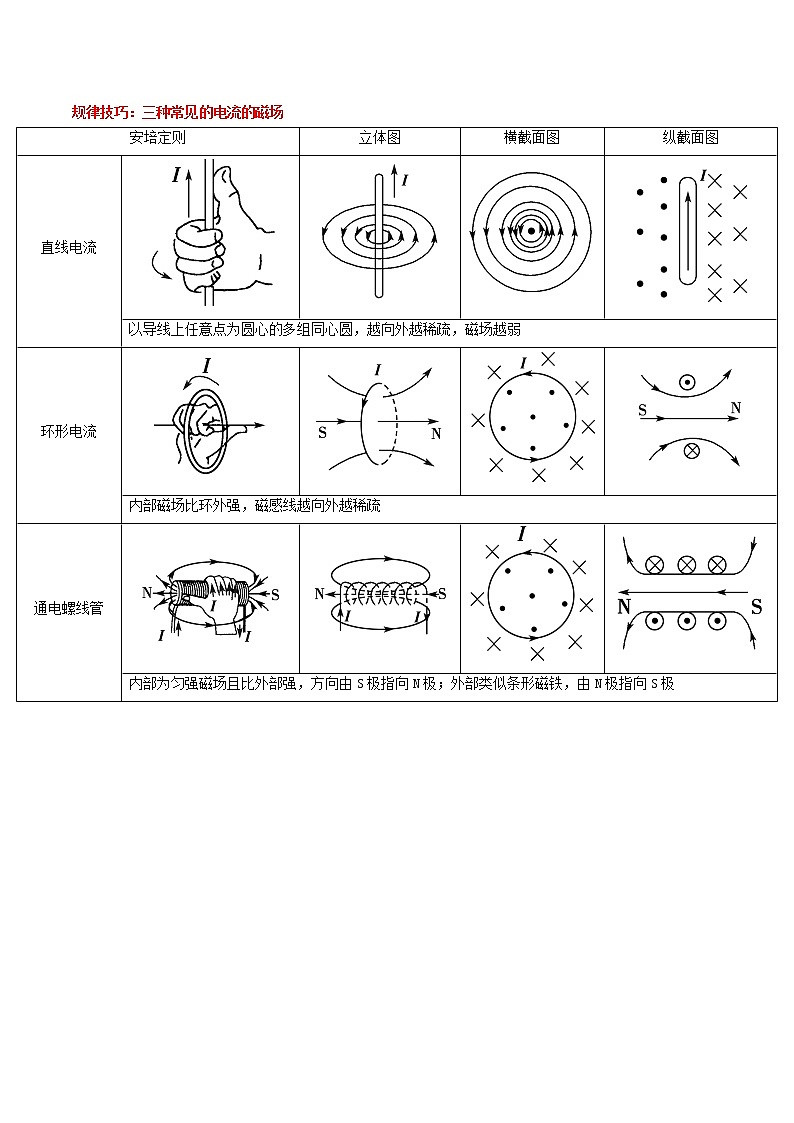

规律技巧：三种常见的电流的磁场
安培定则
立体图
横截面图
纵截面图
直线电流
以导线上任意点为圆心的多组同心圆，越向外越稀疏，磁场越弱
环形电流
内部磁场比环外强，磁感线越向外越稀疏
通电螺线管
内部为匀强磁场且比外部强，方向由S极指向N极；外部类似条形磁铁，由N极指向S极
二：考点题型归纳
考点一：磁现象、磁性的理解
1．（2022·全国·高二专题练习）关于磁场，下列说法正确的是（ ）
A．磁场的基本性质是对处于其中的磁体或通电导体有力的作用
B．磁场是看不见、摸不着、实际不存在的，是人们假想出来的一种物质
C．磁场是磁体周围或通电导体周围存在的一种物质，有小磁针放入其中时，存在磁场；无小磁针放入时，磁场不存在
D．磁场的存在与否决定于人的思想，想其有则有，想其无则无
2．（2022·全国·高二课时练习）下列说法正确的是（ ）
A．磁场最基本的性质是只对处于其中的磁体有力的作用
B．磁场是看不见、摸不着、实际不存在的，是人们假想出来的一种物质
C．磁场是客观存在的一种特殊的物质形态
D．磁场的存在与否决定于人的思想，想其有则有，想其无则无
3．（2020·全国·高二课时练习）如图所示，甲、乙两根外形完全相同的钢棒，用甲的一端接触乙的中间，下列说法中正确的是（ ）
A．若相互吸引，则甲、乙均有磁性
B．若相互吸引，则甲有磁性，乙一定没有磁性
C．若相互间没有吸引，则甲、乙均没有磁性
D．若相互间没有吸引，则甲一定没有磁性，乙可能有磁性
考点二：磁感线的应用
4．（2022·山东·曲阜一中高二月考）关于磁感线的描述，正确的是（ ）
A．沿磁感线的方向，磁场逐渐减弱
B．磁铁周围的磁感线有可能相交
C．磁感线疏密程度可以表示磁场强弱
D．磁铁周围小铁屑有规则的排列，说明磁感线是真实存在的
5．（2022·河北·石家庄二中实验学校高二月考）下列关于磁场的相关描述及判定，正确的是（ ）
A．图甲中表示条形磁铁的磁感线从N极出发，到S极终止
B．图乙中导线通电后，其正下方小磁针的N极向纸面外转动
C．图丙中两个平行放置的通电线圈之间存在图示方向的磁场
D．图丁中通有方向相反电流的两导线之间存在斥力，两斥力是一对平衡力
6．（2020·福建省福州延安中学高二期末）关于磁场和磁感线的描述，正确的是（ ）
A．磁感线可以形象地描述磁场的方向，但不能描述其强弱
B．磁感线是从磁铁的N极指向S极
C．磁铁间的相互作用是通过磁场发生的
D．磁感线就是磁场中碎铁屑排列成的曲线
考点三：地磁场
7．（2022·湖南·高二月考）关于地球的磁场，下列说法正确的是（ ）
A．在地面上放置一个小磁针，小磁针的南极指向地理的北极
B．地磁场的南极在地理北极附近
C．地球上任何地方的地磁场方向都是和地面平行的
D．地球磁偏角的数值在地球上的不同地点是相同的
8．（2020·江苏·吴江中学高二月考）指南针是我国古代的四大发明之一、司南是春秋战国时期发明的一种指南针，如图所示。它由青铜盘和磁勺组成，磁勺放置在青铜盘的中心，可以自由转动，由于受地磁场作用，司南的磁勺尾静止时指向南方。下列说法正确的是（ ）
A．勺尾能够指南，是由磁勺的磁场决定的 B．勺尾能够指南，是由地球的磁场决定的
C．勺尾静止时所指的方向为地磁的南极 D．勺尾静止时所指的方向为磁勺的北极
9．（2022·安徽·定远县育才学校高二月考）中国宋代科学家沈括在公元1086年写的梦溪笔淡中最早记载了“方家（术士）以磁石磨针锋，则能指南，然常微偏东，不全南也”。进一步研究表明，地球周围地磁场的磁感线分布如图所示，结合上述材料，下列说法正确的是（ ）
A．在地磁场的作用下小磁针静止时指南的磁极叫北极，指北的磁极叫南极
B．对垂直射向地球表面宇宙射线中的高能带电粒子，在南、北极所受阻挡作用最弱，赤道附近最强
C．形成地磁场的原因可能是带正电的地球自转引起的
D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面竖直放置
考点四：磁场和电场的异同点
10．（2022·湖北省罗田县第一中学高二月考）下列关于电场线和磁感线的说法中，正确的是（ ）
A．电场线和磁感线都是电场或磁场中实际存在的线
B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的
C．电场线是一条不闭合曲线，而磁感线是一条闭合曲线
D．电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大
11．（2022·四川成都·高二期末）关于电场线和磁感线，下列说法中正确的是（ ）
A．电场线总是起始于负电荷，终止于正电荷
B．磁感线总是起始于N极，终止于S极
C．正电荷在电场中受到的电场力方向，与电场线上该点的切线方向相同
D．正电荷在磁场中受到的磁场力方向，与磁感线上该点的切线方向相同
12．（2020·甘肃张掖·高二期末）关于电场和磁场，下列说法中正确的是（ ）
A．电场和磁场并非真实存在，是人们假想出来的
B．电场线和磁感线并非真实存在，是人们为了研究电场和磁场假想出来的曲线
C．电场线和磁感线都是闭合的曲线
D．电场对检验电荷一定有力的作用，磁场一定对通电导线和运动电荷有力的作用
考点五：小磁针来判断磁场分布
13．（2018·甘肃兰州·高二期中）磁场中关于某点磁感应强度的方向判断不正确的是（ ）
A．该点的磁场的方向
B．该点小磁针静止时N极所指方向
C．该点小磁针N极的受力方向
D．该点小磁针S极的受力方向
14．（2020·江西·南昌二中高二月考）某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知，通电直导线中电流的方向是（ ）
A．自东向西 B．自南向北 C．自西向东 D．自北向南
15．（2022·四川乐山·高二期末）如图所示，将可自由转动的四个小磁针（深色的磁极为N极），置于通电直导线附近的四个位置．当小磁针静止不动时，小磁针的指向符合事实的是( )
A．甲 B．乙 C．丙 D．丁
三：考点过关精练
一、单选题
16．（2022·新疆·高二学业考试）最早发现电流的磁效应的物理学家是（ ）
A．奥斯特 B．法拉第 C．洛伦兹 D．特斯拉
17．（2022·浙江杭州·高三期中）如图所示，两竖直放置的平行长直导线和中通以大小相等且方向向上的电流，其中a、b、c三点位于两导线所在平面内，a、b两点关于对称，b、c两点关于对称，b点位于和的正中间。则（ ）
A．a、c两点的磁感应强度大小相等 B．a、c两点的磁感应强度方向相同
C．a、b两点的磁感应强度大小相等 D．b点的磁感应强度大于a点
18．（2022·江苏·吴江中学高二月考）如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N（黑色端）指示磁场方向正确的是（ ）
A．a B．b C．c D．d
19．（2022·新疆·莎车县第一中学高二期中）下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
A．B．C．D．
20．（2022·全国·高二专题练习）电视机中显像管的偏转线圈是绕在铁环上的两个通电线圈串联而成的，电流方向如图所示，则铁环中心O处的磁场方向为（ ）
A．向上 B．向下
C．垂直纸面向里 D．垂直纸面向外
21．（2020·黑龙江·哈尔滨市松北区对青山镇第一中学高二期末）关于磁感线和电场线的说法中正确的是（ ）
A．磁感线是人们为了研究问题的方便而假想的曲线，而电场线是真实存在的
B．磁感线是封闭曲线，电场线不是封闭曲线
C．磁感线是从N极出发S极终止，电场线是从正电荷出发负电荷终止
D．磁感线是磁场中铁屑排列成的曲线，而电场线是点电荷在电场中运动的轨迹
22．（2022·辽宁·营口开发区第一高级中学高二月考）原来静止的可以自由转动的小磁针如图所示，当一束带负电的粒子沿水平方向从左向右飞过小磁针的下方时，小磁针的S极（ ）
A．向纸内偏转 B．向纸外偏转
C．向下偏转 D．向上偏转
23．（2022·重庆市江津中学校高一开学考试）下图是直流电铃的原理图。关于电铃工作时的说法不正确的是（ ）
A．小锤击打铃碗时，电磁铁没有磁性
B．电磁铁吸引衔铁，电能转化为机械能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．电流通过电磁铁时，电磁铁有磁性，且A端为S极
24．（2022·全国·高二课时练习）关于磁铁、电流间的相互作用，下列说法正确的是（ ）
A．甲图中，电流不产生磁场，电流对小磁针力的作用是通过小磁针的磁场发生的
B．乙图中，通电导线对磁体没有力的作用
C．丙图中电流间的相互作用是通过电流的磁场发生的
D．丙图中电流间的相互作用是通过电荷的电场发生的
25．（2022·全国·高二专题练习）如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图所示的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流（ ）
A．切断i1 B．切断i2 C．切断i3 D．切断i4
四：高分突破精练
一：选择题
26．（2022·全国·高二专题练习）为了判断一个未知正负极的蓄电池的极性，某同学将该蓄电池通过电阻跟螺线管连接起来，发现小磁针的N极立即向螺线管偏转，如图所示。用M、N和P、Q分别表示蓄电池和螺线管两极，下列判断正确的是（ ）
A．蓄电池M端为正极
B．蓄电池N端为正极
C．螺线管P端为S极
D．螺线管内部磁场方向由P指向Q
27．（2022·江苏·涟水县第一中学高二月考）在做奥斯特实验时，下列操作中现象最明显的是（ ）
A．沿导线方向放置磁针，使小磁针在导线的延长线上
B．垂直导线方向放置磁针，使小磁针在导线的正下方
C．导线沿南北方向放置在小磁针的正上方
D．导线沿东西方向放置在小磁针的正上方
28．（2022·全国·高二课时练习）如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（ ）
A．小磁针N极向里转 B．小磁针N极向外转
C．小磁针在纸面内向左摆动 D．小磁针在纸面内向右摆动
29．（2020·安徽·高一月考）如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中的滑动变阻器的滑片P移动时，条形磁铁仍然静止，但在此过程中，条形磁铁受到的摩擦力逐渐减小，则滑片P移动方向和条形磁铁受到的摩擦力方向分别是（ ）
A．向右，向右 B．向左，向左 C．向左，向右 D．向右，向左
30．（2022·全国·高二测试）指南针是我国古代四大发明之一、当指南针上方有一条水平放置的通电导线时，其N极指向变为如图实线小磁针所示。则对该导线电流的以下判断正确的是（ ）
A．可能东西放置，通有由东向西的电流
B．可能东西放置，通有由西向东的电流
C．可能南北放置，通有由北向南的电流
D．可能南北放置，通有由南向北的电流
31．（2022·全国·高三专题练习）如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a，b、c三枚小磁针都要发生转动，以下说法正确的是（ ）
A．a，b、c的N极都向纸里转
B．b的N极向纸外转，而a、c的N极向纸里转
C．b、c的N极都向纸里转，而a的N极向纸外转
D．b的N极向纸里转，而a、c的N极向纸外转
32．（2022·全国·高三专题练习）如图所示，两个带等量负电荷的小球用绝缘轻杆连接处于水平状态，O为杆的中点。虚线为两球的竖直对称轴，小磁针处于静止状态，要使小指针S极垂直纸面指向外，可采取的措施是（ ）
A．将两球绕O点在竖直面内沿逆时针转动
B．将两球绕O点在竖直面内沿顺时针转动
C．将两球绕竖直轴（俯视看）沿逆时针转动
D．将两球绕竖直轴（俯视看）沿顺时针转动
33．（2022·广东广州·二模）物理学家奥斯特发现了电流的磁效应。如图南北方向放置的直导线正下方有一静止的小磁针，当导线通入由南向北的电流时观察到小磁针偏转，则小磁针( )
A．N极会垂直纸面向里偏转
B．N极会沿纸面内向上偏转
C．对通电直导线无力的作用
D．转动方向与电流方向无关
34．（2022·浙江诸暨·高三月考）如图所示，上世纪70年代科学家发现一种“趋磁细菌”，体内的磁性小颗粒有规则排列成“指南针”。它是一种厌氧细菌，喜欢生活在海底缺氧的淤泥中，当被搅到有氧的海水中时，会利用自身“指南针”沿着地磁场的磁感线回到海底淤泥中。下列说法正确的是（ ）
A．赤道的“趋磁细菌”顺着地磁场方向竖直返回淤泥中
B．南半球的“趋磁细菌”逆着地磁场方向朝南返回淤泥中
C．北半球的“趋磁细菌”顺着地磁场方向朝南返回淤泥中
D．两极的“趋磁细菌”沿着地磁场的磁感线不能返回淤泥中
二、多选题
35．（2022·江苏·盐城市伍佑中学高二月考）下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
A．B．C．D．
36．（2022·浙江·高三月考）如图所示，长直导线P、Q分别通以大小相同的电流，连线长度是连线长度的二倍，两者互为中垂线，P、Q分别为、的中点，则（ ）
A．、两点的磁感应强度相同
B．、、、、点中，点的磁感应强度最大
C．沿连线从到磁感应强度先增大后减小。
D．在连线和构成的平面内，不存在磁感应强度为零的位置
37．（2022·云南·罗平县第二中学高二月考）关于磁场和磁感线的描述，正确的说法是（ ）
A．磁铁周围磁感线越密的地方磁感应强度越大
B．磁感线起始于磁体的N极，终止于磁体的S极
C．沿磁感线方向磁场逐渐减弱
D．磁感线总是封闭的曲线
38．（2022·辽宁·营口开发区第一高级中学高二开学考试）科学实验证明，通电长直导线周围产生的磁场的磁感应强度大小满足，式中常量，I为电流强度，x为距导线的距离。同一平面内两根完全相同的通电长直导线a、b相互垂直放置，通过它们的电流强度恒为I，电流方向如图所示。A、C、D、E是正方形的四个顶点，正方形的中心O点恰好是长直导线a、b的交点，F点为的中点，已知D点的磁感应强度大小为B、方向垂直纸面向外，则下列说法正确的是（ ）
A．A点的磁感应强度为0
B．C点的磁感应强度大小为B、方向垂直纸面向里
C．E点的磁感应强度大小为、方向垂直纸面向外
D．F点的磁感应强度大小为、方向垂直纸面向里
39．（2022·全国·高二专题练习）如图所示，放在通电螺线管内部中间的小磁针，静止时小磁针的N极指向右侧（螺线管的c端），则下列判断正确的是（ ）
A．c为通电螺线管的S极，d为通电螺线管的N极
B．d为通电螺线管的S极，c为通电螺线管的N极
C．a为电源的正极、b为电源的负极
D．a为电源的负极、b为电源的正极
40．（2022·山西灵丘·高二期中）如图所示，电流大小相等的四根通电长直导线分别置于正方形abcd的四个顶点，电流方向如图所示. 1、2、3、4分别为所在边的中点，其所在处对应的磁感应强度大小分别为B1、B2、B3、B4，则下列说法正确的是（ ）
A．B1、B2的大小相等，方向相同
B．B1、B3的大小相等，方向相同
C．B3、B4的大小相等，方向相同
D．B2、B4的大小相等，方向相同
三、填空题
41．（2022·全国·高二课时练习）在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示，图中通电螺线管的左端为_________极，小磁针的A端为_____极。
42．（2022·全国·高二）历史上对地磁场的形成有这样一种看法：我们居住的地球是一个带电星球，它带的电荷量约为。由于地球自西向东旋转，会形成许多环形电流，如图所示。由此猜想地球带的是________（选填“正”或“负”）电。
43．（2022·全国·高二课时练习）安培定则
（1）直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与______方向一致，弯曲的四指所指的方向就是______环绕的方向，如图甲。
（2）环形电流的磁场：让右手弯曲的四指与______的方向一致，伸直的拇指所指的方向就是环形导线轴线上______的方向，如图乙。
（3）通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟______方向一致，拇指所指的方向就是螺线管______磁感线的方向，或拇指指向螺线管的______极，如图丙。
参考答案
1．A
【详解】
A．磁场的基本性质是对放入其中的磁体或通电导体有力的作用，A正确；
BCD．磁场虽然看不见摸不着，但是它是客观存在的，BCD错误。
故选A。
2．C
【详解】
A．磁场的基本性质是对处于其中的磁体或电流有力的作用，故A错误；
BC．磁场是存在于磁体周围的一种特殊物质，它与实物粒子不同，磁场看不见，摸不到，但又确定存在，通常用人们假想的磁感线来描绘，故B错误，C正确；
D．磁场的存在是客观的，存在与否不决定于人的思想，想其有则有，想其无则无，故D错误。
故选C。
3．D
【详解】
AB．磁体上磁性最强的部分叫磁极，位于磁体的两端，磁性最弱的部分在磁体的中间，这个位置几乎没有磁性。用甲棒的一端接触乙棒的中间部分时，若互相吸引，由此可以确定钢棒甲有磁性，不能确定钢棒乙有无磁性，故AB错误；
CD．若甲、乙相互间没有吸引，则甲一定没有磁性，乙可能有磁性，因为中间部位磁性最弱；故C错误，D正确。
故选D。
4．C
【详解】
A．沿磁感线的方向，磁场不一定逐渐减弱，例如在磁体的S极附近，选项A错误；
B．磁铁周围的磁感线不可能相交，选项B错误；
C．磁感线疏密程度可以表示磁场强弱，磁感线越密，则磁场越强，选项C正确；
D．磁感线是人们为了描述磁场而假想的曲线，不是真实存在的，选项D错误。
故选C。
5．C
【详解】
A．磁感线是闭合曲线，在磁体内部从S极指向N极，A错误；
B．根据安培定则可知，如图直导线下方有垂直纸面向里的磁场，N极向纸面内转动，B错误；
C．根据螺线管的安培定则，图中两个平行放置的通电线圈之间存在图示方向的磁场，C正确；
D．根据左手定则，同向电流相互吸引，异向电流相互排斥，图所示两导线应相互排斥，是一对相互作用力，D错误。
故选C。
6．C
【详解】
A．磁感线可以形象地描述磁场的方向，也能描述其强弱，选项A错误；
B．磁感线在磁体的外部是从磁铁的N极到S极，在磁体内部是从S极到N极，组成闭合曲线，选项B错误；
C．磁铁间的相互作用是通过磁场发生的，选项C正确；
D．磁感线不是实际存在，磁场中碎铁屑排列成的曲线是根据小铁屑受磁场力的方向来大致模拟磁感线的形状的，并不是真实的磁感线，故D错误。
故选C。
7．B
【详解】
A．小磁针南极指南是因为地磁N极在地理的南极附近，A项错误；
B．地磁场的两极和地理两极是相反的，B项正确；
C．依据地磁场的空间分布知，只有赤道上的磁场方向和地面平行，C项错误；
D．地球磁偏角的数值在地球上的不同地点是不同的，D项错误。
故选B。
8．B
【详解】
AB．磁勺放到地球的磁场中，勺尾能够指南，是由地球的磁场决定的，A错误，B正确；
CD．在地球的南极是地磁场的北极，因此勺尾静止时所指的方向为地磁场的北极，CD错误。
故选B。
9．B
【详解】
A．根据磁极间的相互作用可知，在地面上放置一个小磁针，静止时小磁针的南极指向地磁场的北极，故A错误；
B．地球上赤道附近磁场的方向与地面几乎平行，越往两极磁场的方向与地面之间的夹角越大，所以对垂直射向地球表面宇宙射线中的高能带电粒子，在南、北极所受阻挡作用最弱，赤道附近最强，故B正确；
C．地球磁场的N极在地球的地理南极附近，由安培定则可知，形成地磁场的原因可能是带负电的地球自转引起的，故C错误；
D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面水平放置，且导线的方向沿南北方向，故D错误。
故选：B。
10．C
【详解】
A．电场线和磁感线是为了描述电场和磁场假想的曲线，都不是电场或磁场中实际存在的线， A错误；
B．磁场中两条磁感线一定不相交，所有电场中的电场线也是不相交的， B错误；
C．磁感线是一条闭合有方向的曲线，而电场线不是闭合的的曲线， C正确；
D．电场线越密的地方，电场越强，磁感线越密的地方，磁场也越强，同一试探电荷所受的磁场力不一定越大，如：通电导线与磁场方向平行，受到的磁场力为0，D错误。
故选C。
11．C
【详解】
A．电场线总是起始于正电荷或无穷远处，终止于负电荷或无穷远处。A错误；
B．在条形磁铁外部，磁感线从N极出发，回到S极。B错误；
C．正电荷在电场中受到的电场力方向，与电场线上该点的切线方向相同，C正确；
D．运动的正电荷在磁场中受到的磁场力方向，与磁感线上该点的切线方向垂直。D错误。
故选C。
12．B
【详解】
AB．电场和磁场都是真实存在的，而电场线和磁感线都是为了形象的描述电场和磁场而引入的曲线，是假想的，并不是真实存在的，故 A 错误，B正确；
C．电场线是一条不闭合曲线，有起点和终点，从正电荷出发负电荷终止；磁感线是闭合曲线，在磁铁的外部，从 N 极出发进入 S 极，磁铁内部从 S 极指向 N 极，故 C 错误；
D．当通电导线与磁场平行时，磁场对通电导线没有力的作用，故 D 错误。
故选B。
13．D
【详解】
磁场中某点的磁感应强度方向为该点的磁场方向，与在该点的小磁针静止时N极所指方向相同，即与该点小磁针N极的受力方向，选项ABC正确，D错误。
本题选不正确的，故选D。
14．A
【详解】
由于地磁场的作用，小磁针静止时N极指向地球的北极，如果导线是南北放置，无论电流方向指向哪儿，小磁针静止时将偏离南北方向，而指向东西方向，即小磁针转动的角度接近90°，如果通电导线是东西放置，通由东到西的电流，通电导线下方的磁场方向向南，与地磁方向相反，则用手轻轻拨动一下，静止时N极有指向北方变为指向南方，如果通由西到东的电流，其下方产生的磁场方向与地磁的方向相同，则小磁针指向不变，故A正确，BCD错误。
故选A。
15．A
【详解】
伸出右手，大拇指指向电流的方向，四指的方向为磁场的方向，故导体周围磁场方向逆时针（俯视），即小磁针静止时N极的指向即为磁场方向，由题目中图可知，甲图正确，乙、丙、丁均错误；故选A．
【点睛】
本题考查通电导体周围磁场方向的判断，可利用安培定则判断，注意安培定则也称右手螺旋定则．
16．A
【详解】
最早发现电流的磁效应的物理学家是奥斯特。
故选A。
17．A
【详解】
a、b、c三点的磁场，均来自导线和的磁场的叠加，根据安培右手定则，结合对称性可知，a、c两点的磁感应强度大小相等，方向相反，b点的磁感应强度为零，最弱，BCD错误，A正确。
故选A。
18．C
【详解】
A．当开关S闭合后，直导线电流从B流向A，根据右手定则可知磁场方向为逆时针方向，所以a点的磁场方向刚好相反了，则A错误；
BC．当开关S闭合后，根据右手定则可知通过螺线管的右边是N极，所以C点磁场方向正确，b点的磁场方向刚好相反，所以B错误；C正确；
D．当开关S闭合后，根据右手定则可知电磁铁D的左边是N极，右边为S极，所以d点的磁场方向刚好相反，则D错误；
故选C。
19．C
【详解】
A．根据安培定则可知，该图中的磁场方向应该是逆时针方向，选项A错误；
B．根据安培定则可知，该图中的磁场方向是导线的右侧向里，左侧向外，选项B错误；
C．根据安培定则可知，该图中的磁场方向正确，选项C正确；
D．根据安培定则可知，该图中的磁场方向应该是向右，选项D错误；
故选C。
20．B
【详解】
由安培定则判断知左、右两个线圈产生磁场，均可等效为磁铁为上端是N极、下端是S极的磁铁，根据磁感线的特点，磁感线在磁体的外部从N极到S极，由对称性知铁环中心O处的磁场方向向下，故B正确，ACD错误。
故选B。
21．B
【详解】
A．电场线和磁感线都是为了形象的描述电场和磁场而引入的曲线，是假想的，并不是实际存在的线，故A错误；
B．电场线是一条不闭合曲线，有起点和终点，而磁感线是一条闭合曲线，故B正确；
C．磁感线是闭合曲线，在磁铁的外部，从N极出发进入S极，磁铁内部从S极指向N极。电场线是从正电荷出发负电荷终止。故C错误；
D．磁感线可以用磁场中铁屑排列成的曲线模拟，但此曲线并不是磁感线，因为磁感线是不存在的。电场线与点电荷在电场中运动的轨迹是两回事，不一定重合，故D错误。
故选B。
22．B
【详解】
一束带负电的粒子沿水平方向从左向右飞过小磁针的下方时，电流的方向自右向左，根据安培定则知，小磁针处于垂直于纸面向里的磁场中，因为小磁针静止时N极指向磁场方向，则小磁针N级将向纸里偏转，S极向纸外偏转，故B正确，ACD错误。
故选B。
23．D
【详解】
AB．闭合开关时，电路接通，蹄形电磁铁产生磁性，吸引衔铁使小锤击打铃碗，导致电路断开，磁性消失，在弹性片的弹力作用下衔铁弹回，电路再次接通，故小锤击打铃碗时，电路断开，电磁铁没有磁性，电磁铁吸引衔铁，电能转化为磁场能，再转化为机械能，AB正确，不符合题意；
C．小锤击打铃碗发出声音，是由于铃碗发生了振动而产生的，C正确，不符合题意；
D．电流通过电磁铁时，电磁铁有磁性，由安培定则可知，A端为N极，D错误，符合题意。
故选D。
24．C
【详解】
A．甲图中，电流对小磁针力的作用是通过电流的磁场发生的，选项A错误；
B．乙图中，磁体和通电导线之间的力的作用是相互的，选项B错误；
CD．丙图中，电流对另一个电流力的作用是通过该电流的磁场发生的，选项C正确，D错误。
故选C。
25．D
【详解】
根据安培定则判断出四根通电直导线中电流在所围面积内的磁场方向，可知只有i4中电流产生的磁场垂直于纸面向外，则要使磁通量增加，应切断i4，故D正确，ABC错误。
故选D。
26．B
【详解】
C．小磁针的N极向螺线管偏转说明小磁针所在位置磁场方向向左，即螺线管P端为N极，Q端为S极，C错误；
D．在螺线管的内部，磁场方向由S极指向N极，所以螺线管内部磁场方向由Q指向P， D错误；
AB．根据安培定则可知，在蓄电池外部电流从N流向M，蓄电池N端为正极，A错误B正确。
故选B。
27．C
【详解】
为了使现象明显，应该将小磁针放置在导线一侧，且平行导线方向放置小磁针。又由于小磁针只能在水平面内转动，所以应该将小磁针放置在导线下方或上方，即将小磁针和导线放置在同一竖直面内，而不能将小磁针和导线放置在同一水平面内，由于地球的磁场是沿南北方向的，为了使实验现象明显，应该使电流的磁场不沿南北方向，最好沿与南北方向夹角最大的东西方向，所以应在南北方向放置导线。
故选C。
28．A
【详解】
由于线圈中电流沿顺时针方向，根据安培定则可以确定，线圈内部轴线上磁感线方向垂直于纸面向里。而小磁针N极受力方向和磁感线方向相同，故小磁针N极向里转。故A正确，BCD错误。
故选A。
29．D
【详解】
根据螺线管的线圈绕向和电流从螺线管的左端流入，利用安培定则可以确定螺线管的左端为N极。右端是S极。所以条形磁铁受到通电螺线管对它向右的引力。
由于通电螺线管引力的作用，使得条形磁铁有了向右运动的趋势，所以在此过程中条形磁铁受到的摩擦力的方向向左。
由于条形磁铁始终处于平衡状态，所以摩擦力始终等于引力，故若使得摩擦力变小，所以此时的吸引力变小，故此时该电路的电流会变小，所以该电路的电阻变大，故滑片应该向右移动。
故选D。
30．C
【详解】
地磁场与电流的磁场的合磁场指向东北方向，因为地磁场由南指向北，所以电流的磁场由西指向东，根据安培定则，导线南北放置，通有由北向南的电流。
故选C。
31．B
【详解】
圆环带有负电荷，圆环顺时针转动时，产生的等效电流方向沿逆时针方向；由安培定则可知，a、c所在处磁场方向垂直于纸面向里，b处磁场方向垂直于纸面向外，则a、c处的小磁针的N极朝纸里转动，S极朝纸外转动，b处小磁针的N极朝纸外转动S极朝纸里转动，故B正确，A、C、D错误。
故选B。
32．B
【详解】
A．若将两球绕O点在竖直面内沿逆时针转动，等效成顺时针方向的环形电流，根据右手螺旋定则，在小磁针位置产生的磁场向外，因此小指针N极垂直纸面指向外，S极垂直纸面指向内转动，A错误；
B．若将两球绕O点在竖直面内沿顺时针转动，等效成逆时针方向的环形电流，根据右手螺旋定则，在小磁针位置产生的磁场向内，因此小指针S极垂直纸面指向外，N极垂直纸面指向内转动，B正确；
CD．将两球绕竖直轴（俯视看）无论顺时针还是逆时针转动，产生的磁场都在竖直方向上，S极只能向上转动或向下转动，CD错误。
故选B。
33．A
【详解】
AB．若导线通入由南向北的电流时，根据安培定则可知小磁针处的磁场的方向垂直于纸面向里，所以小磁针的N极会向垂直纸面向里偏转。故A正确B错误；
C．因为力的作用是相互的，故小磁针对通电直导线也有力的作用，故C错误；
D．若导线通入由北向南的电流时，根据安培定则可知小磁针处的磁场的方向垂直于纸面向外，所以小磁针的N极会向垂直纸面向外偏转。故转动方向与电流方向有关。故D错误。
故选A。
34．B
【详解】
A．趋磁细菌会利用自身“指南针”沿着地磁场的磁感线回到海底淤泥中，所以赤道的“趋磁细菌”顺着地磁场方向向北回到淤泥中，故A错误；
B．南半球的“趋磁细菌”作为指南针，S极受力大于N极受力，所以逆着地磁场方向朝南返回淤泥中，故B正确；
C．同B的分析，北半球的“趋磁细菌”顺着地磁场方向朝北返回淤泥中，故C错误；
D．两极的“趋磁细菌”沿着地磁场的磁感线竖直返回淤泥中，故D错误。
故选B。
35．AB
【详解】
A．图A为环形电流的磁场，符合安培定则；
B．图B是直线电流的磁场，符合安培定则；
C．图C是直线电流的磁场，不符合安培定则；
D．图D是通过螺线管的磁场，不符合安培定则。
故选AB。
36．ABD
【详解】
A．P处导线在A、B两点处产生的磁场方向分别是竖直向上和竖直向下，Q处导线在A、B两点处产生的磁场方向分别是竖直向下和竖直向上，根据磁场的叠加原理可知，则A、B两点的磁感应强度相同，A正确；
B．两直导线中电流的方向相反，根据安培定则以及磁场的叠加原理可知，从、、点看，点与两导线距离都最近，两根导线产生的磁感应强度方向相同，点的磁感应强度最大，、、点看，点也与两导线距离都最近，两根导线产生的磁感应强度方向相同，点的磁感应强度最大，B正确；
C．两直导线中电流的方向相反，根据安培定则以及磁场的叠加原理可知，沿连线从到磁感应强度先减小后增大，C错误；
D．如有磁感应强度为零，只能出现在对称位置，即中垂线上，因在上均有方向相同的磁感应强度的竖直分量，因此不存在磁感应强度为零的位置，D正确。
故选ABD。
37．AD
【详解】
A．磁铁周围磁感线越密的地方磁感应强度越大，选项A正确；
BD．在磁体外部磁感线从磁体的N极到S极，在内部由S极到N极，形成闭合的曲线，选项B错误，D正确；
C．磁感线的疏密反映磁场的强弱，沿磁感线方向磁场不一定逐渐减弱，选项C错误。
故选AD。
38．AB
【详解】
根据安培定则，a导线的在D点产生的磁场方向垂直纸面向外，b导线在D点产生的磁场方向垂直纸面向外，D点距离两条导线的距离相等，根据
则每根导线在D点磁场强度大小相同，方向相同，则设每根导线产生的磁场强度为 ，则
A．根据安培定则，a导线的在A点产生的磁场方向垂直纸面向外，b导线在A点产生的磁场方向垂直纸面向里，A点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相反，A点的磁感应强度为0，A正确；
B．根据安培定则，a导线的在C点产生的磁场方向垂直纸面向里，b导线在C点产生的磁场方向垂直纸面向里，C点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相同，则C点的磁感应强度大小为B、方向垂直纸面向里，B正确；
C．根据安培定则，a导线的在E点产生的磁场方向垂直纸面向里，b导线在E点产生的磁场方向垂直纸面向外，E点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相反，E点的磁感应强度为0，C错误；
D．根据安培定则，a导线的在F点产生的磁场方向垂直纸面向里，b导线在F点产生的磁场方向垂直纸面向里，F点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相同，每根导线在F点产生的磁场强度为 ，F点的磁感应强度大小为、方向垂直纸面向里，D错误。
故选AB。
39．BC
【详解】
小磁针N极指向右侧，可知螺线管内部磁场方向由左向右，根据安培定则可知c为通电螺线管的N极、a为电源的正极，故选项BC正确，AD错误。
故选BC。
40．BD
【详解】
AB．四根通电导线在1处产生的磁感应强度，由右手定则可判断，并画出如图所示，根据电流大小相等，由对称性可知，ab在1处的磁感应强度大小相等，方同相反，其合磁感应强度为0，cd在1处的合磁感应强度方向沿ba方向如图所示，同理可得，四根通电导线在3处产生的磁感应强度与1处产生的磁感应强度类似，其合磁感应强度与1处的相同，所以B正确；A错误；
CD．四根通电导线在2处产生的磁感应强度，由右手定则可判断，并画出如图所示，根据电流大小相等，由对称性可知，四根通电导线在2处的合磁感应强度方向沿24方向如图所示，同理可得，四根通电导线在4处产生的磁感应强度与2处产生的磁感应强度类似，其合磁感应强度与2处的相同，所以D正确；C错误；
故选BD。
41．N S
【详解】
[1]根据图示的线圈绕向和螺线管所接的电源极性，右手握住螺线管，四指指向电流的方向，大拇指指向通电螺线管左侧为N极，右侧为S极。
[2]由于异名磁极相互吸引，所以当小磁针自由静止时，所以小磁针的A端为S极，如图所示：
42．负
【详解】
地球自西向东旋转，形成许多环形电流，使地球的地理北极附近出现地磁南极，地球的地理南极附近出现地磁北极，由安培定则判断可知，环形电流的方向与地球自转方向相反，若该环形电流是地球所带电荷量形成的，则地球带的是负电荷。
43．电流 磁感线 环形电流 磁感线 电流 内部 N
【详解】
（1）直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向，如图甲。
（2）环形电流的磁场：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向，如图乙。
（3）通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，或拇指指向螺线管的N极，如图丙。
第十三章 电磁感应与电磁波初步
13.1：磁场 磁感线
一：知识精讲归纳
考点一、电和磁的联系 磁场
1．磁体间的相互作用：同名磁极相互排斥，异名磁极相互吸引．
2．奥斯特实验：把导线放置在指南针的上方，通电时磁针发生了转动．
实验意义：奥斯特实验发现了电流的磁效应，即电流可以产生磁场，首次揭示了电与磁的联系．
3．磁场：磁体与磁体之间、磁体与通电导体之间，以及通电导体与通电导体之间的相互作用，是通过磁场发生的，磁场是磁体或电流周围一种看不见、摸不着的特殊物质．
考点二、磁感线
1．磁场的方向：物理学规定，在磁场中的某一点，小磁针静止时N极所指方向就是这一点的磁场方向．
2．磁感线
(1)定义：在磁场中画出的一些有方向的曲线，曲线上每一点的切线方向都跟该点的磁场方向一致，这样的曲线就叫作磁感线．
(2)特点
①磁感线的疏密表示磁场的强弱．磁场强的地方，磁感线较密；磁场弱的地方，磁感线较疏．
②磁感线某点的切线方向表示该点磁场的方向．
3．地磁场
(1)地磁场：地球本身是一个磁体，N极位于地理南极附近，S极位于地理北极附近．自由转动的小磁针能显示出地磁场的方向，这就是指南针的原理．
(2)磁偏角：小磁针的指向与正南方向之间的夹角，如图
(3)太阳、月亮、其他行星等许多天体都有磁场．
考点三、安培定则
1．直线电流的磁场
安培定则：如图甲所示，用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向．
直线电流周围的磁感线环绕情况如图乙所示．
2．环形电流的磁场
安培定则：如图所示，让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．
3．通电螺线管的磁场
安培定则：如图所示，右手握住螺线管，让弯曲的四指与螺线管电流方向一致，伸直的拇指所指的方向就是螺线管轴线上磁场的方向或者说拇指所指的方向是它的北极的方向．
规律技巧：三种常见的电流的磁场
安培定则
立体图
横截面图
纵截面图
直线电流
以导线上任意点为圆心的多组同心圆，越向外越稀疏，磁场越弱
环形电流
内部磁场比环外强，磁感线越向外越稀疏
通电螺线管
内部为匀强磁场且比外部强，方向由S极指向N极；外部类似条形磁铁，由N极指向S极
二：考点题型归纳
考点一：磁现象、磁性的理解
1．（2022·全国·高二专题练习）关于磁场，下列说法正确的是（ ）
A．磁场的基本性质是对处于其中的磁体或通电导体有力的作用
B．磁场是看不见、摸不着、实际不存在的，是人们假想出来的一种物质
C．磁场是磁体周围或通电导体周围存在的一种物质，有小磁针放入其中时，存在磁场；无小磁针放入时，磁场不存在
D．磁场的存在与否决定于人的思想，想其有则有，想其无则无
2．（2022·全国·高二课时练习）下列说法正确的是（ ）
A．磁场最基本的性质是只对处于其中的磁体有力的作用
B．磁场是看不见、摸不着、实际不存在的，是人们假想出来的一种物质
C．磁场是客观存在的一种特殊的物质形态
D．磁场的存在与否决定于人的思想，想其有则有，想其无则无
3．（2020·全国·高二课时练习）如图所示，甲、乙两根外形完全相同的钢棒，用甲的一端接触乙的中间，下列说法中正确的是（ ）
A．若相互吸引，则甲、乙均有磁性
B．若相互吸引，则甲有磁性，乙一定没有磁性
C．若相互间没有吸引，则甲、乙均没有磁性
D．若相互间没有吸引，则甲一定没有磁性，乙可能有磁性
考点二：磁感线的应用
4．（2022·山东·曲阜一中高二月考）关于磁感线的描述，正确的是（ ）
A．沿磁感线的方向，磁场逐渐减弱
B．磁铁周围的磁感线有可能相交
C．磁感线疏密程度可以表示磁场强弱
D．磁铁周围小铁屑有规则的排列，说明磁感线是真实存在的
5．（2022·河北·石家庄二中实验学校高二月考）下列关于磁场的相关描述及判定，正确的是（ ）
A．图甲中表示条形磁铁的磁感线从N极出发，到S极终止
B．图乙中导线通电后，其正下方小磁针的N极向纸面外转动
C．图丙中两个平行放置的通电线圈之间存在图示方向的磁场
D．图丁中通有方向相反电流的两导线之间存在斥力，两斥力是一对平衡力
6．（2020·福建省福州延安中学高二期末）关于磁场和磁感线的描述，正确的是（ ）
A．磁感线可以形象地描述磁场的方向，但不能描述其强弱
B．磁感线是从磁铁的N极指向S极
C．磁铁间的相互作用是通过磁场发生的
D．磁感线就是磁场中碎铁屑排列成的曲线
考点三：地磁场
7．（2022·湖南·高二月考）关于地球的磁场，下列说法正确的是（ ）
A．在地面上放置一个小磁针，小磁针的南极指向地理的北极
B．地磁场的南极在地理北极附近
C．地球上任何地方的地磁场方向都是和地面平行的
D．地球磁偏角的数值在地球上的不同地点是相同的
8．（2020·江苏·吴江中学高二月考）指南针是我国古代的四大发明之一、司南是春秋战国时期发明的一种指南针，如图所示。它由青铜盘和磁勺组成，磁勺放置在青铜盘的中心，可以自由转动，由于受地磁场作用，司南的磁勺尾静止时指向南方。下列说法正确的是（ ）
A．勺尾能够指南，是由磁勺的磁场决定的 B．勺尾能够指南，是由地球的磁场决定的
C．勺尾静止时所指的方向为地磁的南极 D．勺尾静止时所指的方向为磁勺的北极
9．（2022·安徽·定远县育才学校高二月考）中国宋代科学家沈括在公元1086年写的梦溪笔淡中最早记载了“方家（术士）以磁石磨针锋，则能指南，然常微偏东，不全南也”。进一步研究表明，地球周围地磁场的磁感线分布如图所示，结合上述材料，下列说法正确的是（ ）
A．在地磁场的作用下小磁针静止时指南的磁极叫北极，指北的磁极叫南极
B．对垂直射向地球表面宇宙射线中的高能带电粒子，在南、北极所受阻挡作用最弱，赤道附近最强
C．形成地磁场的原因可能是带正电的地球自转引起的
D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面竖直放置
考点四：磁场和电场的异同点
10．（2022·湖北省罗田县第一中学高二月考）下列关于电场线和磁感线的说法中，正确的是（ ）
A．电场线和磁感线都是电场或磁场中实际存在的线
B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的
C．电场线是一条不闭合曲线，而磁感线是一条闭合曲线
D．电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大
11．（2022·四川成都·高二期末）关于电场线和磁感线，下列说法中正确的是（ ）
A．电场线总是起始于负电荷，终止于正电荷
B．磁感线总是起始于N极，终止于S极
C．正电荷在电场中受到的电场力方向，与电场线上该点的切线方向相同
D．正电荷在磁场中受到的磁场力方向，与磁感线上该点的切线方向相同
12．（2020·甘肃张掖·高二期末）关于电场和磁场，下列说法中正确的是（ ）
A．电场和磁场并非真实存在，是人们假想出来的
B．电场线和磁感线并非真实存在，是人们为了研究电场和磁场假想出来的曲线
C．电场线和磁感线都是闭合的曲线
D．电场对检验电荷一定有力的作用，磁场一定对通电导线和运动电荷有力的作用
考点五：小磁针来判断磁场分布
13．（2018·甘肃兰州·高二期中）磁场中关于某点磁感应强度的方向判断不正确的是（ ）
A．该点的磁场的方向
B．该点小磁针静止时N极所指方向
C．该点小磁针N极的受力方向
D．该点小磁针S极的受力方向
14．（2020·江西·南昌二中高二月考）某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知，通电直导线中电流的方向是（ ）
A．自东向西 B．自南向北 C．自西向东 D．自北向南
15．（2022·四川乐山·高二期末）如图所示，将可自由转动的四个小磁针（深色的磁极为N极），置于通电直导线附近的四个位置．当小磁针静止不动时，小磁针的指向符合事实的是( )
A．甲 B．乙 C．丙 D．丁
三：考点过关精练
一、单选题
16．（2022·新疆·高二学业考试）最早发现电流的磁效应的物理学家是（ ）
A．奥斯特 B．法拉第 C．洛伦兹 D．特斯拉
17．（2022·浙江杭州·高三期中）如图所示，两竖直放置的平行长直导线和中通以大小相等且方向向上的电流，其中a、b、c三点位于两导线所在平面内，a、b两点关于对称，b、c两点关于对称，b点位于和的正中间。则（ ）
A．a、c两点的磁感应强度大小相等 B．a、c两点的磁感应强度方向相同
C．a、b两点的磁感应强度大小相等 D．b点的磁感应强度大于a点
18．（2022·江苏·吴江中学高二月考）如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N（黑色端）指示磁场方向正确的是（ ）
A．a B．b C．c D．d
19．（2022·新疆·莎车县第一中学高二期中）下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
A．B．C．D．
20．（2022·全国·高二专题练习）电视机中显像管的偏转线圈是绕在铁环上的两个通电线圈串联而成的，电流方向如图所示，则铁环中心O处的磁场方向为（ ）
A．向上 B．向下
C．垂直纸面向里 D．垂直纸面向外
21．（2020·黑龙江·哈尔滨市松北区对青山镇第一中学高二期末）关于磁感线和电场线的说法中正确的是（ ）
A．磁感线是人们为了研究问题的方便而假想的曲线，而电场线是真实存在的
B．磁感线是封闭曲线，电场线不是封闭曲线
C．磁感线是从N极出发S极终止，电场线是从正电荷出发负电荷终止
D．磁感线是磁场中铁屑排列成的曲线，而电场线是点电荷在电场中运动的轨迹
22．（2022·辽宁·营口开发区第一高级中学高二月考）原来静止的可以自由转动的小磁针如图所示，当一束带负电的粒子沿水平方向从左向右飞过小磁针的下方时，小磁针的S极（ ）
A．向纸内偏转 B．向纸外偏转
C．向下偏转 D．向上偏转
23．（2022·重庆市江津中学校高一开学考试）下图是直流电铃的原理图。关于电铃工作时的说法不正确的是（ ）
A．小锤击打铃碗时，电磁铁没有磁性
B．电磁铁吸引衔铁，电能转化为机械能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．电流通过电磁铁时，电磁铁有磁性，且A端为S极
24．（2022·全国·高二课时练习）关于磁铁、电流间的相互作用，下列说法正确的是（ ）
A．甲图中，电流不产生磁场，电流对小磁针力的作用是通过小磁针的磁场发生的
B．乙图中，通电导线对磁体没有力的作用
C．丙图中电流间的相互作用是通过电流的磁场发生的
D．丙图中电流间的相互作用是通过电荷的电场发生的
25．（2022·全国·高二专题练习）如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图所示的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流（ ）
A．切断i1 B．切断i2 C．切断i3 D．切断i4
四：高分突破精练
一：选择题
26．（2022·全国·高二专题练习）为了判断一个未知正负极的蓄电池的极性，某同学将该蓄电池通过电阻跟螺线管连接起来，发现小磁针的N极立即向螺线管偏转，如图所示。用M、N和P、Q分别表示蓄电池和螺线管两极，下列判断正确的是（ ）
A．蓄电池M端为正极
B．蓄电池N端为正极
C．螺线管P端为S极
D．螺线管内部磁场方向由P指向Q
27．（2022·江苏·涟水县第一中学高二月考）在做奥斯特实验时，下列操作中现象最明显的是（ ）
A．沿导线方向放置磁针，使小磁针在导线的延长线上
B．垂直导线方向放置磁针，使小磁针在导线的正下方
C．导线沿南北方向放置在小磁针的正上方
D．导线沿东西方向放置在小磁针的正上方
28．（2022·全国·高二课时练习）如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（ ）
A．小磁针N极向里转 B．小磁针N极向外转
C．小磁针在纸面内向左摆动 D．小磁针在纸面内向右摆动
29．（2020·安徽·高一月考）如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中的滑动变阻器的滑片P移动时，条形磁铁仍然静止，但在此过程中，条形磁铁受到的摩擦力逐渐减小，则滑片P移动方向和条形磁铁受到的摩擦力方向分别是（ ）
A．向右，向右 B．向左，向左 C．向左，向右 D．向右，向左
30．（2022·全国·高二测试）指南针是我国古代四大发明之一、当指南针上方有一条水平放置的通电导线时，其N极指向变为如图实线小磁针所示。则对该导线电流的以下判断正确的是（ ）
A．可能东西放置，通有由东向西的电流
B．可能东西放置，通有由西向东的电流
C．可能南北放置，通有由北向南的电流
D．可能南北放置，通有由南向北的电流
31．（2022·全国·高三专题练习）如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a，b、c三枚小磁针都要发生转动，以下说法正确的是（ ）
A．a，b、c的N极都向纸里转
B．b的N极向纸外转，而a、c的N极向纸里转
C．b、c的N极都向纸里转，而a的N极向纸外转
D．b的N极向纸里转，而a、c的N极向纸外转
32．（2022·全国·高三专题练习）如图所示，两个带等量负电荷的小球用绝缘轻杆连接处于水平状态，O为杆的中点。虚线为两球的竖直对称轴，小磁针处于静止状态，要使小指针S极垂直纸面指向外，可采取的措施是（ ）
A．将两球绕O点在竖直面内沿逆时针转动
B．将两球绕O点在竖直面内沿顺时针转动
C．将两球绕竖直轴（俯视看）沿逆时针转动
D．将两球绕竖直轴（俯视看）沿顺时针转动
33．（2022·广东广州·二模）物理学家奥斯特发现了电流的磁效应。如图南北方向放置的直导线正下方有一静止的小磁针，当导线通入由南向北的电流时观察到小磁针偏转，则小磁针( )
A．N极会垂直纸面向里偏转
B．N极会沿纸面内向上偏转
C．对通电直导线无力的作用
D．转动方向与电流方向无关
34．（2022·浙江诸暨·高三月考）如图所示，上世纪70年代科学家发现一种“趋磁细菌”，体内的磁性小颗粒有规则排列成“指南针”。它是一种厌氧细菌，喜欢生活在海底缺氧的淤泥中，当被搅到有氧的海水中时，会利用自身“指南针”沿着地磁场的磁感线回到海底淤泥中。下列说法正确的是（ ）
A．赤道的“趋磁细菌”顺着地磁场方向竖直返回淤泥中
B．南半球的“趋磁细菌”逆着地磁场方向朝南返回淤泥中
C．北半球的“趋磁细菌”顺着地磁场方向朝南返回淤泥中
D．两极的“趋磁细菌”沿着地磁场的磁感线不能返回淤泥中
二、多选题
35．（2022·江苏·盐城市伍佑中学高二月考）下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
A．B．C．D．
36．（2022·浙江·高三月考）如图所示，长直导线P、Q分别通以大小相同的电流，连线长度是连线长度的二倍，两者互为中垂线，P、Q分别为、的中点，则（ ）
A．、两点的磁感应强度相同
B．、、、、点中，点的磁感应强度最大
C．沿连线从到磁感应强度先增大后减小。
D．在连线和构成的平面内，不存在磁感应强度为零的位置
37．（2022·云南·罗平县第二中学高二月考）关于磁场和磁感线的描述，正确的说法是（ ）
A．磁铁周围磁感线越密的地方磁感应强度越大
B．磁感线起始于磁体的N极，终止于磁体的S极
C．沿磁感线方向磁场逐渐减弱
D．磁感线总是封闭的曲线
38．（2022·辽宁·营口开发区第一高级中学高二开学考试）科学实验证明，通电长直导线周围产生的磁场的磁感应强度大小满足，式中常量，I为电流强度，x为距导线的距离。同一平面内两根完全相同的通电长直导线a、b相互垂直放置，通过它们的电流强度恒为I，电流方向如图所示。A、C、D、E是正方形的四个顶点，正方形的中心O点恰好是长直导线a、b的交点，F点为的中点，已知D点的磁感应强度大小为B、方向垂直纸面向外，则下列说法正确的是（ ）
A．A点的磁感应强度为0
B．C点的磁感应强度大小为B、方向垂直纸面向里
C．E点的磁感应强度大小为、方向垂直纸面向外
D．F点的磁感应强度大小为、方向垂直纸面向里
39．（2022·全国·高二专题练习）如图所示，放在通电螺线管内部中间的小磁针，静止时小磁针的N极指向右侧（螺线管的c端），则下列判断正确的是（ ）
A．c为通电螺线管的S极，d为通电螺线管的N极
B．d为通电螺线管的S极，c为通电螺线管的N极
C．a为电源的正极、b为电源的负极
D．a为电源的负极、b为电源的正极
40．（2022·山西灵丘·高二期中）如图所示，电流大小相等的四根通电长直导线分别置于正方形abcd的四个顶点，电流方向如图所示. 1、2、3、4分别为所在边的中点，其所在处对应的磁感应强度大小分别为B1、B2、B3、B4，则下列说法正确的是（ ）
A．B1、B2的大小相等，方向相同
B．B1、B3的大小相等，方向相同
C．B3、B4的大小相等，方向相同
D．B2、B4的大小相等，方向相同
三、填空题
41．（2022·全国·高二课时练习）在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示，图中通电螺线管的左端为_________极，小磁针的A端为_____极。
42．（2022·全国·高二）历史上对地磁场的形成有这样一种看法：我们居住的地球是一个带电星球，它带的电荷量约为。由于地球自西向东旋转，会形成许多环形电流，如图所示。由此猜想地球带的是________（选填“正”或“负”）电。
43．（2022·全国·高二课时练习）安培定则
（1）直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与______方向一致，弯曲的四指所指的方向就是______环绕的方向，如图甲。
（2）环形电流的磁场：让右手弯曲的四指与______的方向一致，伸直的拇指所指的方向就是环形导线轴线上______的方向，如图乙。
（3）通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟______方向一致，拇指所指的方向就是螺线管______磁感线的方向，或拇指指向螺线管的______极，如图丙。
参考答案
1．A
【详解】
A．磁场的基本性质是对放入其中的磁体或通电导体有力的作用，A正确；
BCD．磁场虽然看不见摸不着，但是它是客观存在的，BCD错误。
故选A。
2．C
【详解】
A．磁场的基本性质是对处于其中的磁体或电流有力的作用，故A错误；
BC．磁场是存在于磁体周围的一种特殊物质，它与实物粒子不同，磁场看不见，摸不到，但又确定存在，通常用人们假想的磁感线来描绘，故B错误，C正确；
D．磁场的存在是客观的，存在与否不决定于人的思想，想其有则有，想其无则无，故D错误。
故选C。
3．D
【详解】
AB．磁体上磁性最强的部分叫磁极，位于磁体的两端，磁性最弱的部分在磁体的中间，这个位置几乎没有磁性。用甲棒的一端接触乙棒的中间部分时，若互相吸引，由此可以确定钢棒甲有磁性，不能确定钢棒乙有无磁性，故AB错误；
CD．若甲、乙相互间没有吸引，则甲一定没有磁性，乙可能有磁性，因为中间部位磁性最弱；故C错误，D正确。
故选D。
4．C
【详解】
A．沿磁感线的方向，磁场不一定逐渐减弱，例如在磁体的S极附近，选项A错误；
B．磁铁周围的磁感线不可能相交，选项B错误；
C．磁感线疏密程度可以表示磁场强弱，磁感线越密，则磁场越强，选项C正确；
D．磁感线是人们为了描述磁场而假想的曲线，不是真实存在的，选项D错误。
故选C。
5．C
【详解】
A．磁感线是闭合曲线，在磁体内部从S极指向N极，A错误；
B．根据安培定则可知，如图直导线下方有垂直纸面向里的磁场，N极向纸面内转动，B错误；
C．根据螺线管的安培定则，图中两个平行放置的通电线圈之间存在图示方向的磁场，C正确；
D．根据左手定则，同向电流相互吸引，异向电流相互排斥，图所示两导线应相互排斥，是一对相互作用力，D错误。
故选C。
6．C
【详解】
A．磁感线可以形象地描述磁场的方向，也能描述其强弱，选项A错误；
B．磁感线在磁体的外部是从磁铁的N极到S极，在磁体内部是从S极到N极，组成闭合曲线，选项B错误；
C．磁铁间的相互作用是通过磁场发生的，选项C正确；
D．磁感线不是实际存在，磁场中碎铁屑排列成的曲线是根据小铁屑受磁场力的方向来大致模拟磁感线的形状的，并不是真实的磁感线，故D错误。
故选C。
7．B
【详解】
A．小磁针南极指南是因为地磁N极在地理的南极附近，A项错误；
B．地磁场的两极和地理两极是相反的，B项正确；
C．依据地磁场的空间分布知，只有赤道上的磁场方向和地面平行，C项错误；
D．地球磁偏角的数值在地球上的不同地点是不同的，D项错误。
故选B。
8．B
【详解】
AB．磁勺放到地球的磁场中，勺尾能够指南，是由地球的磁场决定的，A错误，B正确；
CD．在地球的南极是地磁场的北极，因此勺尾静止时所指的方向为地磁场的北极，CD错误。
故选B。
9．B
【详解】
A．根据磁极间的相互作用可知，在地面上放置一个小磁针，静止时小磁针的南极指向地磁场的北极，故A错误；
B．地球上赤道附近磁场的方向与地面几乎平行，越往两极磁场的方向与地面之间的夹角越大，所以对垂直射向地球表面宇宙射线中的高能带电粒子，在南、北极所受阻挡作用最弱，赤道附近最强，故B正确；
C．地球磁场的N极在地球的地理南极附近，由安培定则可知，形成地磁场的原因可能是带负电的地球自转引起的，故C错误；
D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面水平放置，且导线的方向沿南北方向，故D错误。
故选：B。
10．C
【详解】
A．电场线和磁感线是为了描述电场和磁场假想的曲线，都不是电场或磁场中实际存在的线， A错误；
B．磁场中两条磁感线一定不相交，所有电场中的电场线也是不相交的， B错误；
C．磁感线是一条闭合有方向的曲线，而电场线不是闭合的的曲线， C正确；
D．电场线越密的地方，电场越强，磁感线越密的地方，磁场也越强，同一试探电荷所受的磁场力不一定越大，如：通电导线与磁场方向平行，受到的磁场力为0，D错误。
故选C。
11．C
【详解】
A．电场线总是起始于正电荷或无穷远处，终止于负电荷或无穷远处。A错误；
B．在条形磁铁外部，磁感线从N极出发，回到S极。B错误；
C．正电荷在电场中受到的电场力方向，与电场线上该点的切线方向相同，C正确；
D．运动的正电荷在磁场中受到的磁场力方向，与磁感线上该点的切线方向垂直。D错误。
故选C。
12．B
【详解】
AB．电场和磁场都是真实存在的，而电场线和磁感线都是为了形象的描述电场和磁场而引入的曲线，是假想的，并不是真实存在的，故 A 错误，B正确；
C．电场线是一条不闭合曲线，有起点和终点，从正电荷出发负电荷终止；磁感线是闭合曲线，在磁铁的外部，从 N 极出发进入 S 极，磁铁内部从 S 极指向 N 极，故 C 错误；
D．当通电导线与磁场平行时，磁场对通电导线没有力的作用，故 D 错误。
故选B。
13．D
【详解】
磁场中某点的磁感应强度方向为该点的磁场方向，与在该点的小磁针静止时N极所指方向相同，即与该点小磁针N极的受力方向，选项ABC正确，D错误。
本题选不正确的，故选D。
14．A
【详解】
由于地磁场的作用，小磁针静止时N极指向地球的北极，如果导线是南北放置，无论电流方向指向哪儿，小磁针静止时将偏离南北方向，而指向东西方向，即小磁针转动的角度接近90°，如果通电导线是东西放置，通由东到西的电流，通电导线下方的磁场方向向南，与地磁方向相反，则用手轻轻拨动一下，静止时N极有指向北方变为指向南方，如果通由西到东的电流，其下方产生的磁场方向与地磁的方向相同，则小磁针指向不变，故A正确，BCD错误。
故选A。
15．A
【详解】
伸出右手，大拇指指向电流的方向，四指的方向为磁场的方向，故导体周围磁场方向逆时针（俯视），即小磁针静止时N极的指向即为磁场方向，由题目中图可知，甲图正确，乙、丙、丁均错误；故选A．
【点睛】
本题考查通电导体周围磁场方向的判断，可利用安培定则判断，注意安培定则也称右手螺旋定则．
16．A
【详解】
最早发现电流的磁效应的物理学家是奥斯特。
故选A。
17．A
【详解】
a、b、c三点的磁场，均来自导线和的磁场的叠加，根据安培右手定则，结合对称性可知，a、c两点的磁感应强度大小相等，方向相反，b点的磁感应强度为零，最弱，BCD错误，A正确。
故选A。
18．C
【详解】
A．当开关S闭合后，直导线电流从B流向A，根据右手定则可知磁场方向为逆时针方向，所以a点的磁场方向刚好相反了，则A错误；
BC．当开关S闭合后，根据右手定则可知通过螺线管的右边是N极，所以C点磁场方向正确，b点的磁场方向刚好相反，所以B错误；C正确；
D．当开关S闭合后，根据右手定则可知电磁铁D的左边是N极，右边为S极，所以d点的磁场方向刚好相反，则D错误；
故选C。
19．C
【详解】
A．根据安培定则可知，该图中的磁场方向应该是逆时针方向，选项A错误；
B．根据安培定则可知，该图中的磁场方向是导线的右侧向里，左侧向外，选项B错误；
C．根据安培定则可知，该图中的磁场方向正确，选项C正确；
D．根据安培定则可知，该图中的磁场方向应该是向右，选项D错误；
故选C。
20．B
【详解】
由安培定则判断知左、右两个线圈产生磁场，均可等效为磁铁为上端是N极、下端是S极的磁铁，根据磁感线的特点，磁感线在磁体的外部从N极到S极，由对称性知铁环中心O处的磁场方向向下，故B正确，ACD错误。
故选B。
21．B
【详解】
A．电场线和磁感线都是为了形象的描述电场和磁场而引入的曲线，是假想的，并不是实际存在的线，故A错误；
B．电场线是一条不闭合曲线，有起点和终点，而磁感线是一条闭合曲线，故B正确；
C．磁感线是闭合曲线，在磁铁的外部，从N极出发进入S极，磁铁内部从S极指向N极。电场线是从正电荷出发负电荷终止。故C错误；
D．磁感线可以用磁场中铁屑排列成的曲线模拟，但此曲线并不是磁感线，因为磁感线是不存在的。电场线与点电荷在电场中运动的轨迹是两回事，不一定重合，故D错误。
故选B。
22．B
【详解】
一束带负电的粒子沿水平方向从左向右飞过小磁针的下方时，电流的方向自右向左，根据安培定则知，小磁针处于垂直于纸面向里的磁场中，因为小磁针静止时N极指向磁场方向，则小磁针N级将向纸里偏转，S极向纸外偏转，故B正确，ACD错误。
故选B。
23．D
【详解】
AB．闭合开关时，电路接通，蹄形电磁铁产生磁性，吸引衔铁使小锤击打铃碗，导致电路断开，磁性消失，在弹性片的弹力作用下衔铁弹回，电路再次接通，故小锤击打铃碗时，电路断开，电磁铁没有磁性，电磁铁吸引衔铁，电能转化为磁场能，再转化为机械能，AB正确，不符合题意；
C．小锤击打铃碗发出声音，是由于铃碗发生了振动而产生的，C正确，不符合题意；
D．电流通过电磁铁时，电磁铁有磁性，由安培定则可知，A端为N极，D错误，符合题意。
故选D。
24．C
【详解】
A．甲图中，电流对小磁针力的作用是通过电流的磁场发生的，选项A错误；
B．乙图中，磁体和通电导线之间的力的作用是相互的，选项B错误；
CD．丙图中，电流对另一个电流力的作用是通过该电流的磁场发生的，选项C正确，D错误。
故选C。
25．D
【详解】
根据安培定则判断出四根通电直导线中电流在所围面积内的磁场方向，可知只有i4中电流产生的磁场垂直于纸面向外，则要使磁通量增加，应切断i4，故D正确，ABC错误。
故选D。
26．B
【详解】
C．小磁针的N极向螺线管偏转说明小磁针所在位置磁场方向向左，即螺线管P端为N极，Q端为S极，C错误；
D．在螺线管的内部，磁场方向由S极指向N极，所以螺线管内部磁场方向由Q指向P， D错误；
AB．根据安培定则可知，在蓄电池外部电流从N流向M，蓄电池N端为正极，A错误B正确。
故选B。
27．C
【详解】
为了使现象明显，应该将小磁针放置在导线一侧，且平行导线方向放置小磁针。又由于小磁针只能在水平面内转动，所以应该将小磁针放置在导线下方或上方，即将小磁针和导线放置在同一竖直面内，而不能将小磁针和导线放置在同一水平面内，由于地球的磁场是沿南北方向的，为了使实验现象明显，应该使电流的磁场不沿南北方向，最好沿与南北方向夹角最大的东西方向，所以应在南北方向放置导线。
故选C。
28．A
【详解】
由于线圈中电流沿顺时针方向，根据安培定则可以确定，线圈内部轴线上磁感线方向垂直于纸面向里。而小磁针N极受力方向和磁感线方向相同，故小磁针N极向里转。故A正确，BCD错误。
故选A。
29．D
【详解】
根据螺线管的线圈绕向和电流从螺线管的左端流入，利用安培定则可以确定螺线管的左端为N极。右端是S极。所以条形磁铁受到通电螺线管对它向右的引力。
由于通电螺线管引力的作用，使得条形磁铁有了向右运动的趋势，所以在此过程中条形磁铁受到的摩擦力的方向向左。
由于条形磁铁始终处于平衡状态，所以摩擦力始终等于引力，故若使得摩擦力变小，所以此时的吸引力变小，故此时该电路的电流会变小，所以该电路的电阻变大，故滑片应该向右移动。
故选D。
30．C
【详解】
地磁场与电流的磁场的合磁场指向东北方向，因为地磁场由南指向北，所以电流的磁场由西指向东，根据安培定则，导线南北放置，通有由北向南的电流。
故选C。
31．B
【详解】
圆环带有负电荷，圆环顺时针转动时，产生的等效电流方向沿逆时针方向；由安培定则可知，a、c所在处磁场方向垂直于纸面向里，b处磁场方向垂直于纸面向外，则a、c处的小磁针的N极朝纸里转动，S极朝纸外转动，b处小磁针的N极朝纸外转动S极朝纸里转动，故B正确，A、C、D错误。
故选B。
32．B
【详解】
A．若将两球绕O点在竖直面内沿逆时针转动，等效成顺时针方向的环形电流，根据右手螺旋定则，在小磁针位置产生的磁场向外，因此小指针N极垂直纸面指向外，S极垂直纸面指向内转动，A错误；
B．若将两球绕O点在竖直面内沿顺时针转动，等效成逆时针方向的环形电流，根据右手螺旋定则，在小磁针位置产生的磁场向内，因此小指针S极垂直纸面指向外，N极垂直纸面指向内转动，B正确；
CD．将两球绕竖直轴（俯视看）无论顺时针还是逆时针转动，产生的磁场都在竖直方向上，S极只能向上转动或向下转动，CD错误。
故选B。
33．A
【详解】
AB．若导线通入由南向北的电流时，根据安培定则可知小磁针处的磁场的方向垂直于纸面向里，所以小磁针的N极会向垂直纸面向里偏转。故A正确B错误；
C．因为力的作用是相互的，故小磁针对通电直导线也有力的作用，故C错误；
D．若导线通入由北向南的电流时，根据安培定则可知小磁针处的磁场的方向垂直于纸面向外，所以小磁针的N极会向垂直纸面向外偏转。故转动方向与电流方向有关。故D错误。
故选A。
34．B
【详解】
A．趋磁细菌会利用自身“指南针”沿着地磁场的磁感线回到海底淤泥中，所以赤道的“趋磁细菌”顺着地磁场方向向北回到淤泥中，故A错误；
B．南半球的“趋磁细菌”作为指南针，S极受力大于N极受力，所以逆着地磁场方向朝南返回淤泥中，故B正确；
C．同B的分析，北半球的“趋磁细菌”顺着地磁场方向朝北返回淤泥中，故C错误；
D．两极的“趋磁细菌”沿着地磁场的磁感线竖直返回淤泥中，故D错误。
故选B。
35．AB
【详解】
A．图A为环形电流的磁场，符合安培定则；
B．图B是直线电流的磁场，符合安培定则；
C．图C是直线电流的磁场，不符合安培定则；
D．图D是通过螺线管的磁场，不符合安培定则。
故选AB。
36．ABD
【详解】
A．P处导线在A、B两点处产生的磁场方向分别是竖直向上和竖直向下，Q处导线在A、B两点处产生的磁场方向分别是竖直向下和竖直向上，根据磁场的叠加原理可知，则A、B两点的磁感应强度相同，A正确；
B．两直导线中电流的方向相反，根据安培定则以及磁场的叠加原理可知，从、、点看，点与两导线距离都最近，两根导线产生的磁感应强度方向相同，点的磁感应强度最大，、、点看，点也与两导线距离都最近，两根导线产生的磁感应强度方向相同，点的磁感应强度最大，B正确；
C．两直导线中电流的方向相反，根据安培定则以及磁场的叠加原理可知，沿连线从到磁感应强度先减小后增大，C错误；
D．如有磁感应强度为零，只能出现在对称位置，即中垂线上，因在上均有方向相同的磁感应强度的竖直分量，因此不存在磁感应强度为零的位置，D正确。
故选ABD。
37．AD
【详解】
A．磁铁周围磁感线越密的地方磁感应强度越大，选项A正确；
BD．在磁体外部磁感线从磁体的N极到S极，在内部由S极到N极，形成闭合的曲线，选项B错误，D正确；
C．磁感线的疏密反映磁场的强弱，沿磁感线方向磁场不一定逐渐减弱，选项C错误。
故选AD。
38．AB
【详解】
根据安培定则，a导线的在D点产生的磁场方向垂直纸面向外，b导线在D点产生的磁场方向垂直纸面向外，D点距离两条导线的距离相等，根据
则每根导线在D点磁场强度大小相同，方向相同，则设每根导线产生的磁场强度为 ，则
A．根据安培定则，a导线的在A点产生的磁场方向垂直纸面向外，b导线在A点产生的磁场方向垂直纸面向里，A点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相反，A点的磁感应强度为0，A正确；
B．根据安培定则，a导线的在C点产生的磁场方向垂直纸面向里，b导线在C点产生的磁场方向垂直纸面向里，C点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相同，则C点的磁感应强度大小为B、方向垂直纸面向里，B正确；
C．根据安培定则，a导线的在E点产生的磁场方向垂直纸面向里，b导线在E点产生的磁场方向垂直纸面向外，E点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相反，E点的磁感应强度为0，C错误；
D．根据安培定则，a导线的在F点产生的磁场方向垂直纸面向里，b导线在F点产生的磁场方向垂直纸面向里，F点距离两条导线的距离相等，根据
则磁场强度大小相同，方向相同，每根导线在F点产生的磁场强度为 ，F点的磁感应强度大小为、方向垂直纸面向里，D错误。
故选AB。
39．BC
【详解】
小磁针N极指向右侧，可知螺线管内部磁场方向由左向右，根据安培定则可知c为通电螺线管的N极、a为电源的正极，故选项BC正确，AD错误。
故选BC。
40．BD
【详解】
AB．四根通电导线在1处产生的磁感应强度，由右手定则可判断，并画出如图所示，根据电流大小相等，由对称性可知，ab在1处的磁感应强度大小相等，方同相反，其合磁感应强度为0，cd在1处的合磁感应强度方向沿ba方向如图所示，同理可得，四根通电导线在3处产生的磁感应强度与1处产生的磁感应强度类似，其合磁感应强度与1处的相同，所以B正确；A错误；
CD．四根通电导线在2处产生的磁感应强度，由右手定则可判断，并画出如图所示，根据电流大小相等，由对称性可知，四根通电导线在2处的合磁感应强度方向沿24方向如图所示，同理可得，四根通电导线在4处产生的磁感应强度与2处产生的磁感应强度类似，其合磁感应强度与2处的相同，所以D正确；C错误；
故选BD。
41．N S
【详解】
[1]根据图示的线圈绕向和螺线管所接的电源极性，右手握住螺线管，四指指向电流的方向，大拇指指向通电螺线管左侧为N极，右侧为S极。
[2]由于异名磁极相互吸引，所以当小磁针自由静止时，所以小磁针的A端为S极，如图所示：
42．负
【详解】
地球自西向东旋转，形成许多环形电流，使地球的地理北极附近出现地磁南极，地球的地理南极附近出现地磁北极，由安培定则判断可知，环形电流的方向与地球自转方向相反，若该环形电流是地球所带电荷量形成的，则地球带的是负电荷。
43．电流 磁感线 环形电流 磁感线 电流 内部 N
【详解】
（1）直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向，如图甲。
（2）环形电流的磁场：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向，如图乙。
（3）通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，或拇指指向螺线管的N极，如图丙。
相关试卷
人教版 (2019)必修 第三册1 磁场 磁感线同步训练题： 这是一份人教版 (2019)必修 第三册<a href="/wl/tb_c163145_t7/?tag_id=28" target="_blank">1 磁场 磁感线同步训练题</a>，共20页。试卷主要包含了对磁场性质的理解，常见永磁体的磁场，三种常见的电流的磁场，指南针是我国古代的四大发明之一等内容，欢迎下载使用。
人教版 (2019)必修 第三册1 磁场 磁感线课后练习题： 这是一份人教版 (2019)必修 第三册<a href="/wl/tb_c163145_t7/?tag_id=28" target="_blank">1 磁场 磁感线课后练习题</a>，共20页。试卷主要包含了对磁场性质的理解，常见永磁体的磁场，三种常见的电流的磁场，指南针是我国古代的四大发明之一等内容，欢迎下载使用。
高中物理人教版 (2019)必修 第三册2 导体的电阻同步测试题： 这是一份高中物理人教版 (2019)必修 第三册2 导体的电阻同步测试题，共29页。试卷主要包含了2导体的电阻，5 m， b=0，12ΩB．6等内容，欢迎下载使用。
