专题03  运动图像问题

（时间：30分钟）

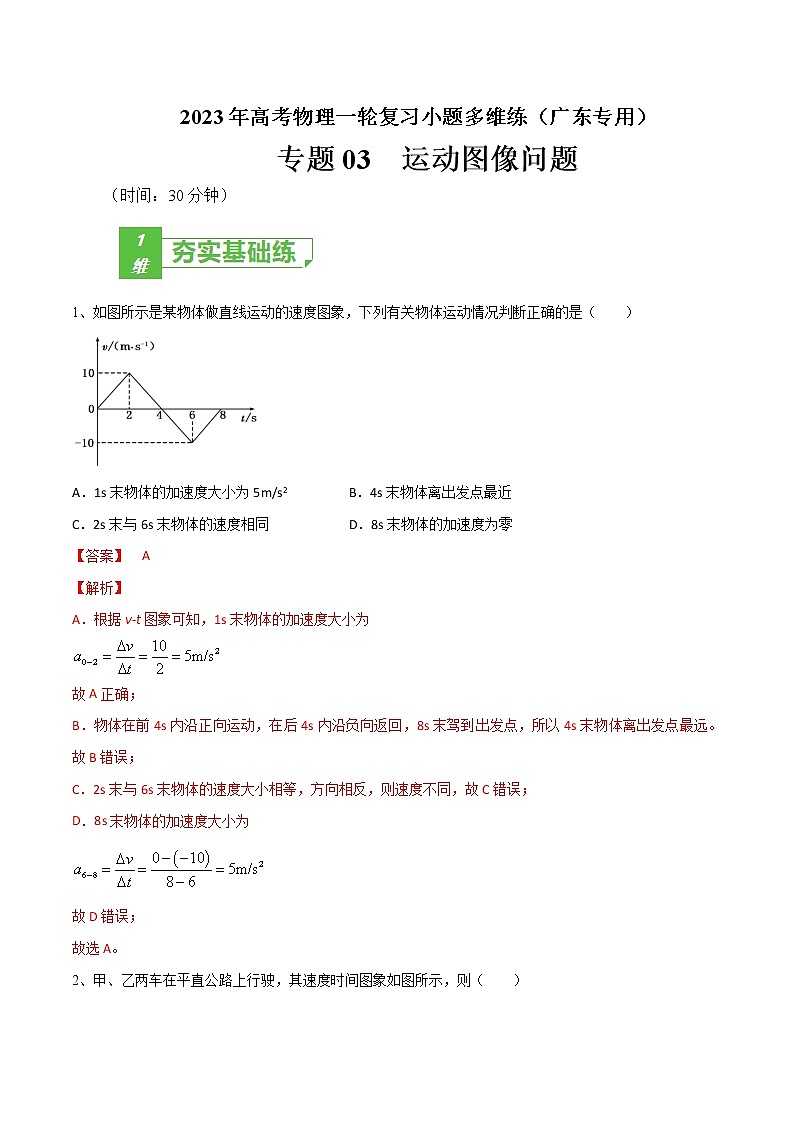

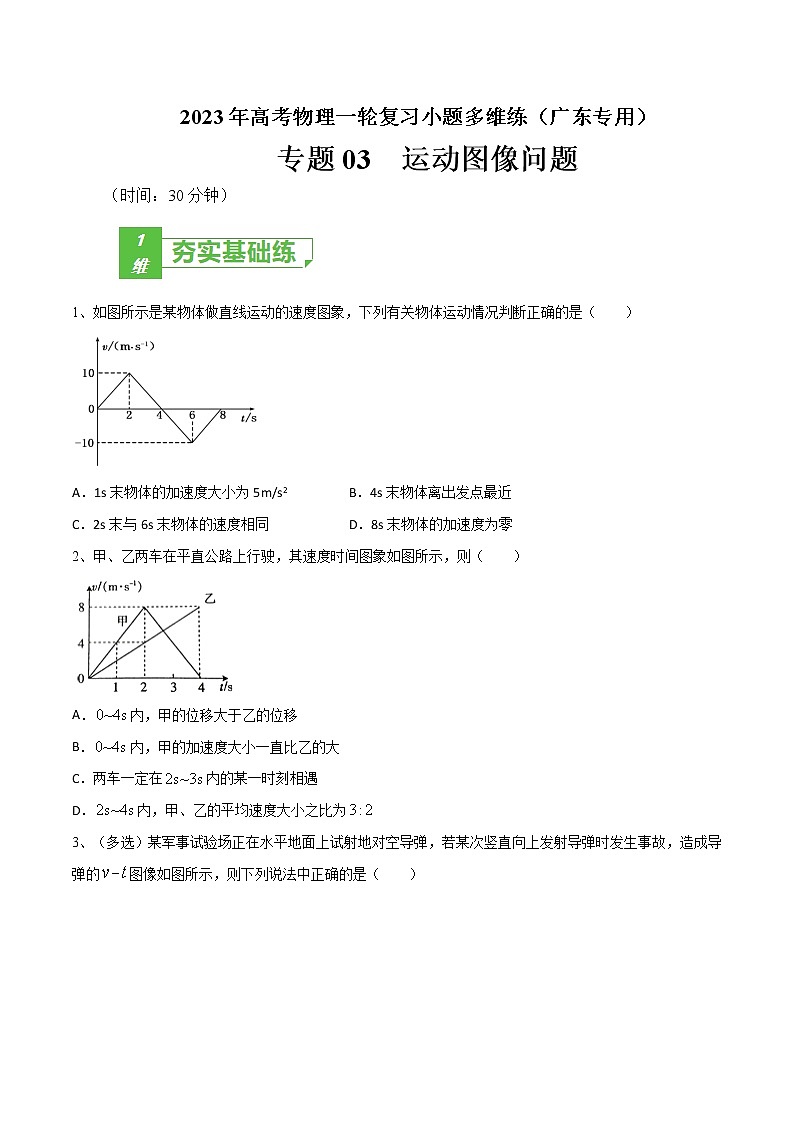

1、如图所示是某物体做直线运动的速度图象，下列有关物体运动情况判断正确的是（　　）

A．1s末物体的加速度大小为5m/s2 B．4s末物体离出发点最近

C．2s末与6s末物体的速度相同 D．8s末物体的加速度为零

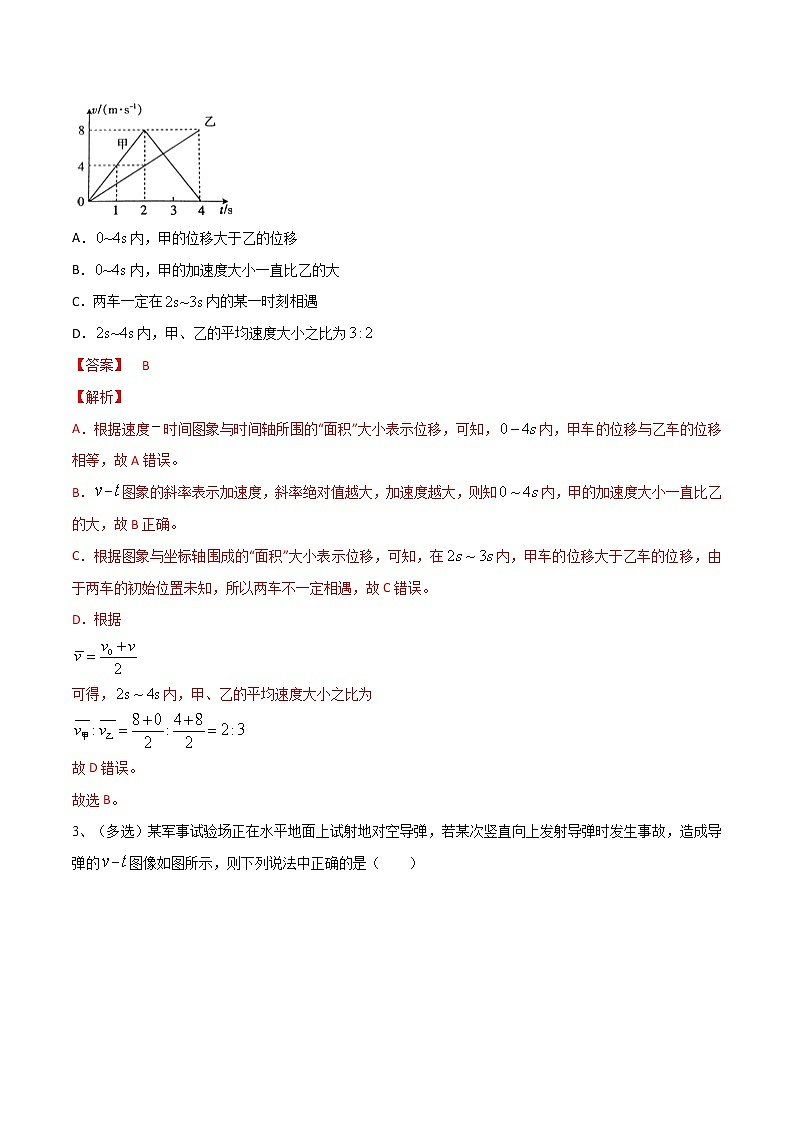

2、甲、乙两车在平直公路上行驶，其速度时间图象如图所示，则（　　）

A．内，甲的位移大于乙的位移

B．内，甲的加速度大小一直比乙的大

C．两车一定在内的某一时刻相遇

D．内，甲、乙的平均速度大小之比为

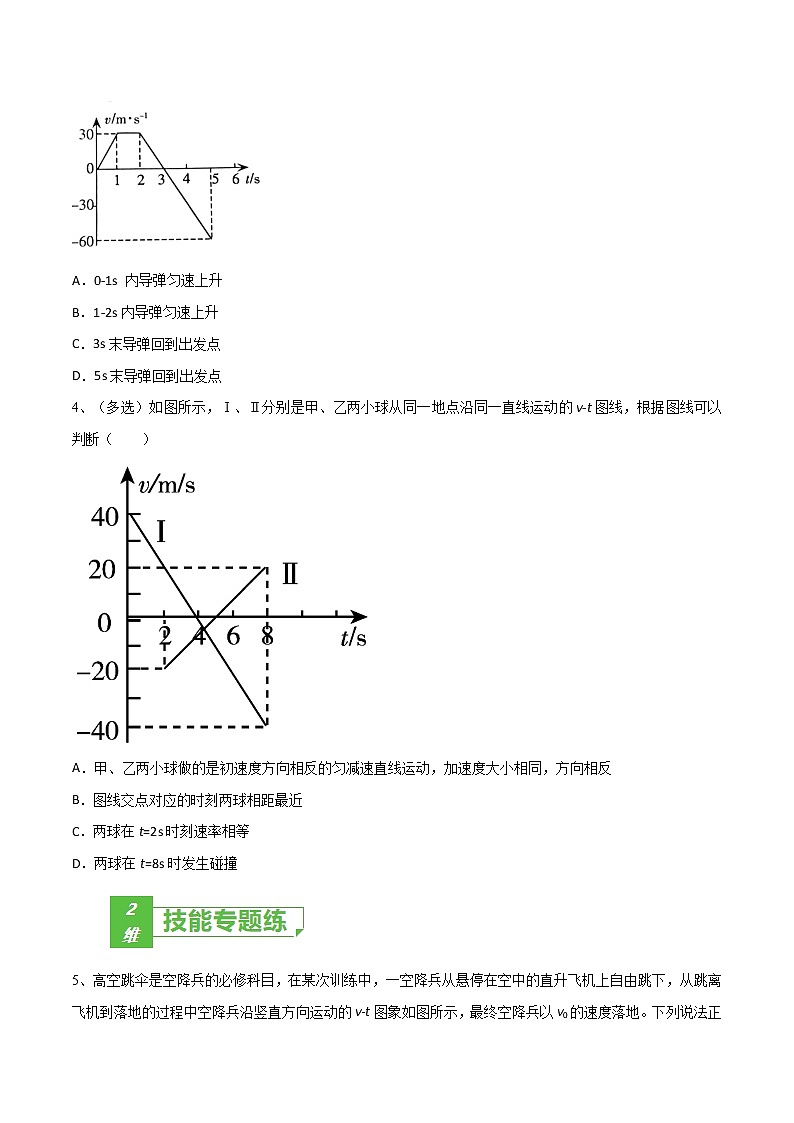

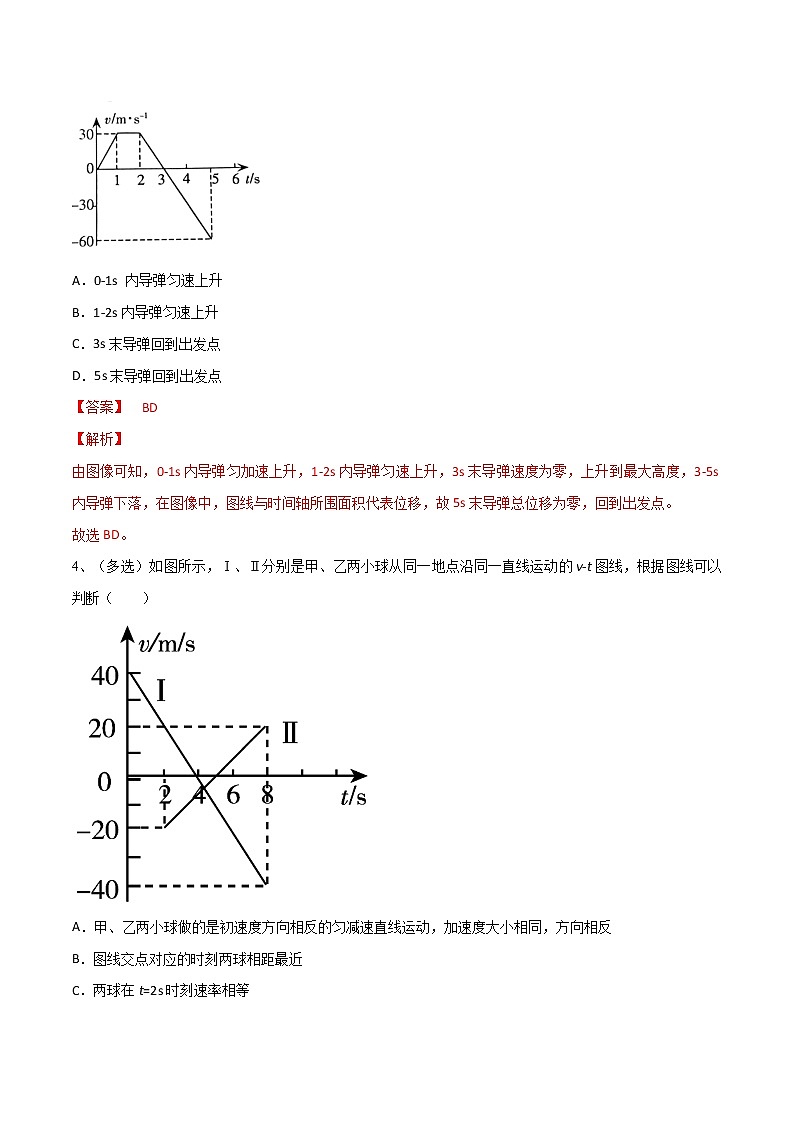

3、（多选）某军事试验场正在水平地面上试射地对空导弹，若某次竖直向上发射导弹时发生事故，造成导弹的图像如图所示，则下列说法中正确的是（　　）

A．0-1s 内导弹匀速上升

B．1-2s内导弹匀速上升

C．3s末导弹回到出发点

D．5s末导弹回到出发点

4、（多选）如图所示，Ⅰ、Ⅱ分别是甲、乙两小球从同一地点沿同一直线运动的v-t图线，根据图线可以判断（　　）

A．甲、乙两小球做的是初速度方向相反的匀减速直线运动，加速度大小相同，方向相反

B．图线交点对应的时刻两球相距最近

C．两球在t=2s时刻速率相等

D．两球在t=8s时发生碰撞

5、高空跳伞是空降兵的必修科目，在某次训练中，一空降兵从悬停在空中的直升飞机上自由跳下，从跳离飞机到落地的过程中空降兵沿竖直方向运动的v-t图象如图所示，最终空降兵以v0的速度落地。下列说法正确的是（　　）

A．0～t1时间内，空降兵所受阻力不断增大

B．t1～t2时间内，空降兵重力的功率增大

C．t1～t2时间内，空降兵运动的加速度大小减小

D．t1～t2时间内，空降兵运动的平均速度大小

6、如图所示的x-t图像和v-t图像中，给出的四条图线1、2、3、4，分别代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是（　　）

A．图线1表示物体做曲线运动

B．x-t图像中，t1时刻v1=v2

C．v-t图像中0至t3时间内物体3平均速度小于物体4的平均速度

D．两图像中，t2、t4时刻分别表示物体2、4开始反向运动

7、（多选）如图所示的位移x—时间t图像和速度v—时间t图像中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是（　　）

A．甲车做直线运动，乙车做曲线运动

B．时间内，甲车通过的路程小于乙车通过的路程

C．时间内，丙、丁两车在时刻相距最远

D．时间内，丙、丁两车的平均速度不相等

8、（多选）甲、乙两车在平直的公路上同时从同一地点同向行驶，两车的速度v随时间t的变化关系如图所示，其中两阴影部分的面积相等（S1=S2），则（　　）

A．甲车做曲线运动

B．在t2时刻，甲、乙两车相遇

C．在0~t2时间内，甲的加速度不断增大

D．在0~t2时间内，甲车一直在乙车后面

9、如图1所示，t＝0时，质量为 0.5kg 的物体从倾角  37的斜面上A点由静止开始下滑，经过B点后进入水平面（经过B点前后速度大小不变），最后停在C点。运动过程中速度的大小随时间的关系如图2所示（重力加速度 g＝10m/s2 ，sin37°＝0.6，cos 37°＝0.8）求：

(1)物体在斜面上的加速度a1和在水平面上的加速度a2；

(2)经过多长时间物体恰好停在C点？

(3)物体通过的总路程是多少？

10、在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶。某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车。两辆车刹车过程的v­t图像如图所示，求：

(1)刹车后，甲、乙两车的加速度大小；

(2)v­t图像中两条直线交点对应的横坐标t0；

(3)若开始刹车时两车之间的距离为50m，通过分析计算判断两车是否会相撞。若会相撞，求甲车从刹车到相撞通过的位移。若不会相撞，求运动过程中两车之间距离的最小值。

11、（多选）将质量为m＝0.1 kg的小球竖直向上抛出，初速度v0＝20 m/s，已知小球在运动中所受空气阻力与速率的关系为f＝kv，且k＝0.1 kg/s，其速率随时间变化规律如图所示，取g＝10 m/s2，则以下说法正确的是（　　）

A．小球在上升阶段的平均速度大小为10 m/s

B．小球在t1时刻到达最高点，此时加速度为g

C．小球抛出瞬间的加速度大小为20 m/s2

D．小球落地前做匀速运动，落地速度大小v1＝10 m/s

12、甲、乙两车从同一地点出发同向运动，其图像如图所示。试计算：

（1）从乙车开始运动多少时间后两车相遇?

（2）相遇处距出发点多远?

（3）相遇前两车的最大距离是多少?
