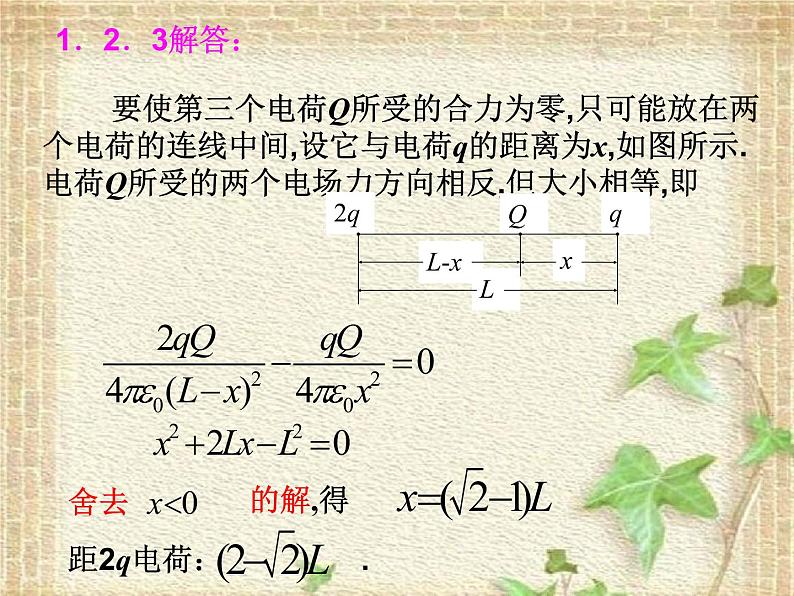

要使第三个电荷Q所受的合力为零,只可能放在两个电荷的连线中间,设它与电荷q的距离为x,如图所示.电荷Q所受的两个电场力方向相反,但大小相等,即

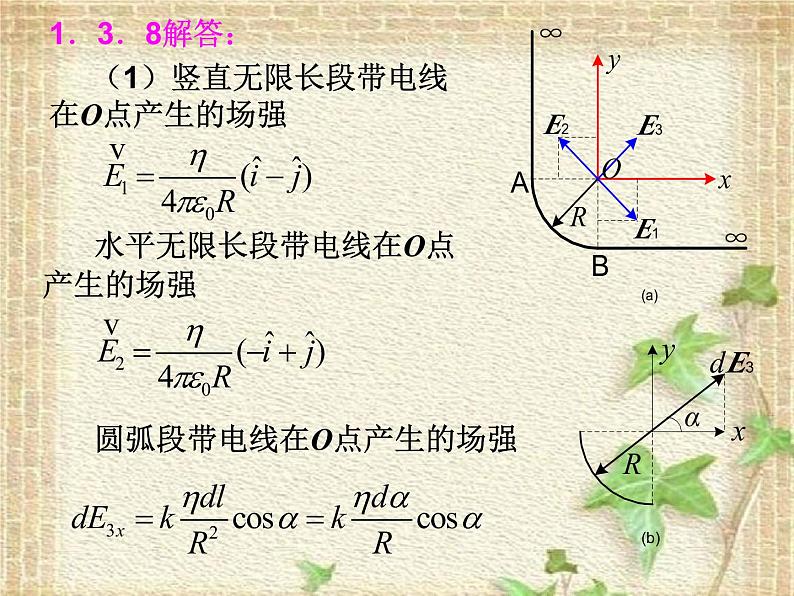

（1）竖直无限长段带电线在O点产生的场强
水平无限长段带电线在O点产生的场强
圆弧段带电线在O点产生的场强

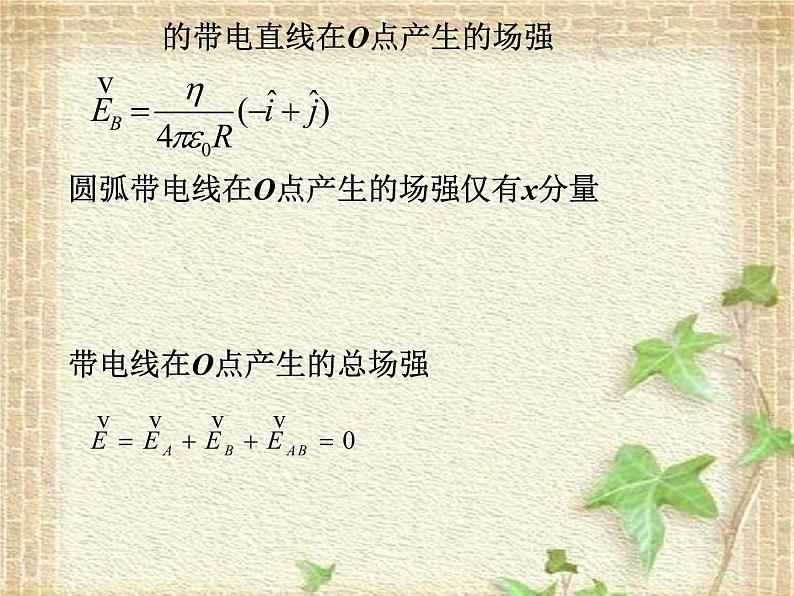

圆弧带电线在O点产生的场强仅有x分量
带电线在O点产生的总场强

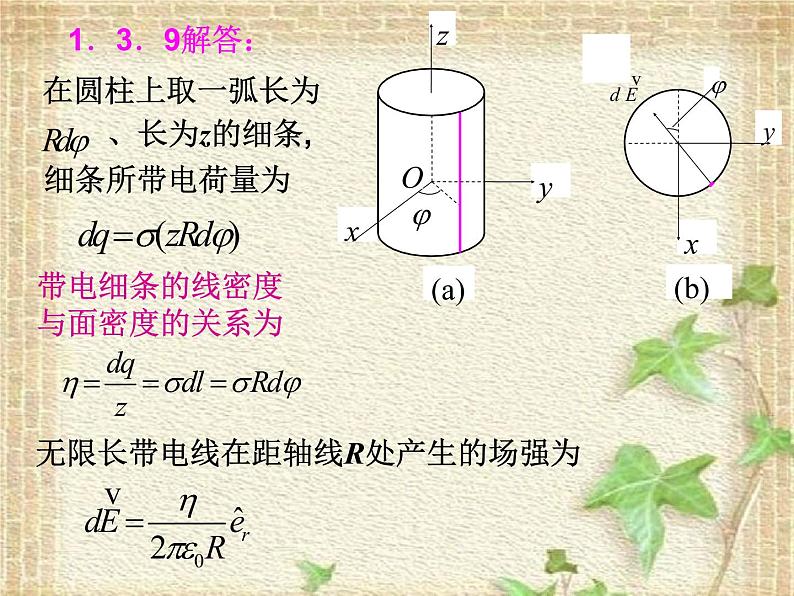

带电细条的线密度与面密度的关系为
无限长带电线在距轴线R处产生的场强为

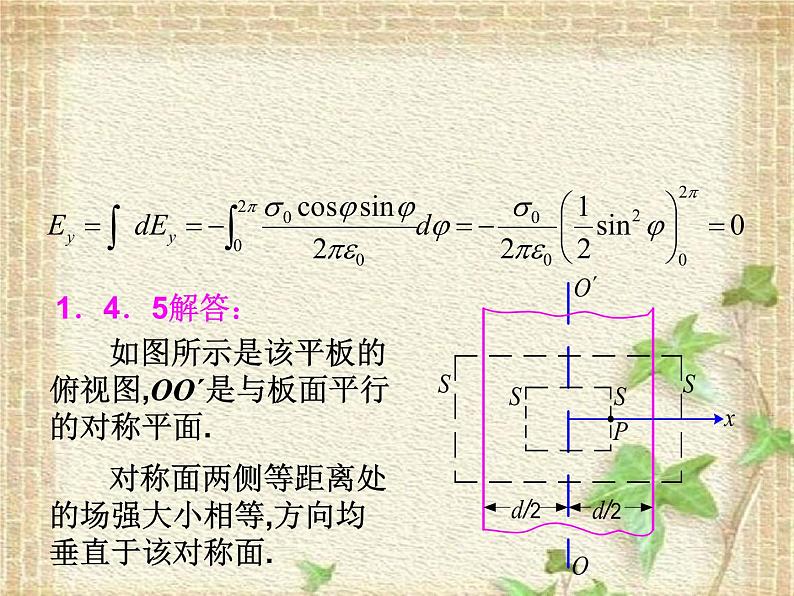

如图所示是该平板的俯视图,OO´是与板面平行的对称平面.
对称面两侧等距离处的场强大小相等,方向均垂直于该对称面.
（1）如图, T点为空腔中任意一点,由高斯定理得
（2）M点为大球外一点,根据叠加原理
P点为大球内一点,根据叠加原理求得
解得区域II内的场强为
各区域场强的E—r曲线如图
（1）作如图的高斯面,有
沿着场线方向不同处的场强相等.
（2）作一矩形环路路径,有
垂直场线方向不同处的场强相等.
从而证得在无电荷的空间中,凡是电场线都是平行连续（不间断）直线的地方,电场强度的大小处处相等.
由高斯定理求得距球心r处的P点的电场为
离球心r处的P点的电势为
（1）根据电势的定义,III区的电势为
V-r曲线如图（a）所示.
V-r曲线如图(b)所示.
(1) 大球在M点的电势为
（2）大球在P点的电势为
（3）大球在O点的电势为
