2022-2023年高中物理竞赛 刚体动力学运动学问题课件

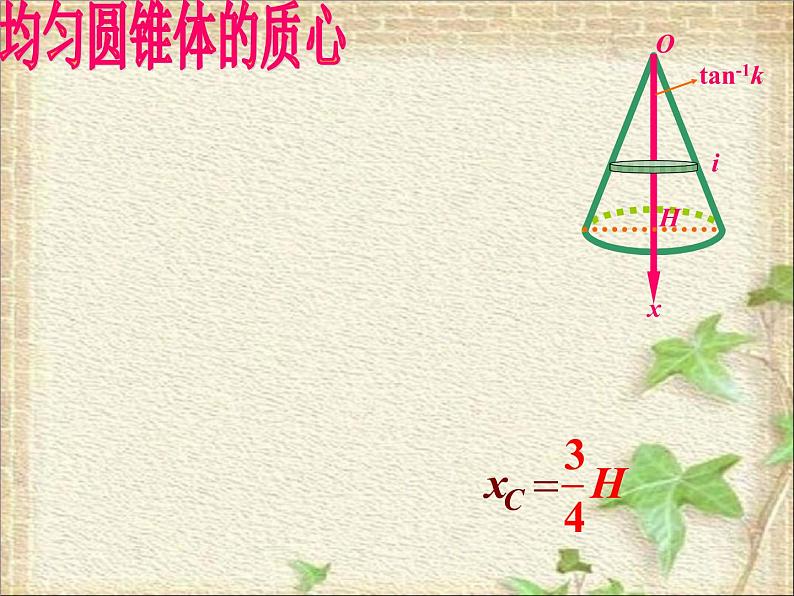

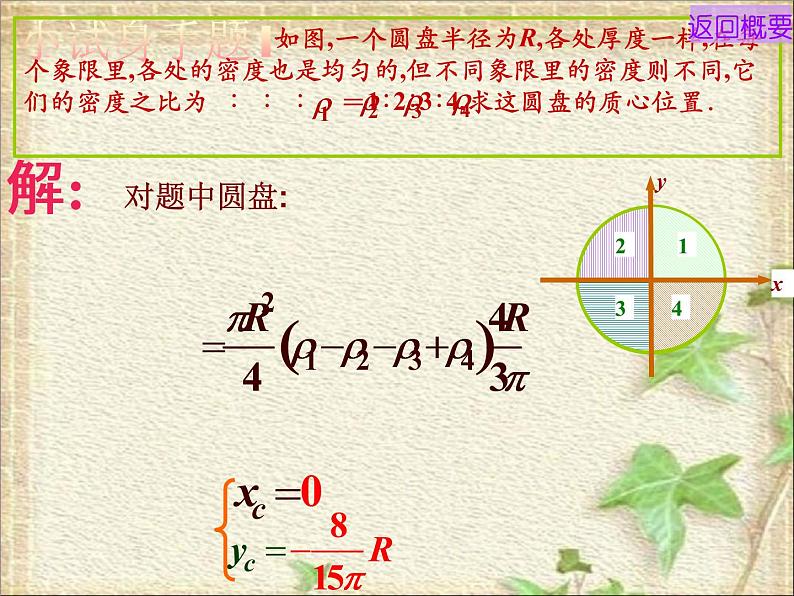

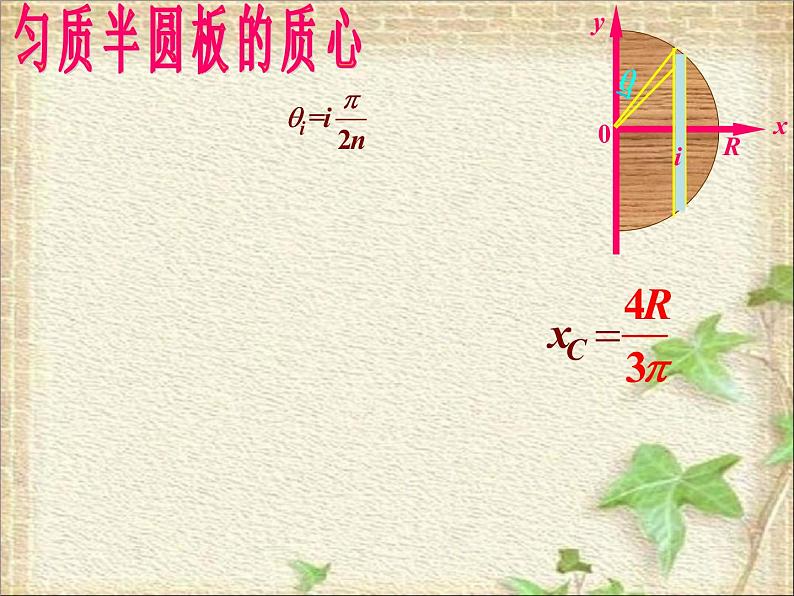

这是一份2022-2023年高中物理竞赛 刚体动力学运动学问题课件，共42页。PPT课件主要包含了刚体问题知识概要，不发生形变的理想物体，基本特征，质心的确定，以质心为坐标原点，质心运动定律，均匀圆锥体的质心，tan-1k，匀质半圆板的质心，对题中圆盘等内容，欢迎下载使用。

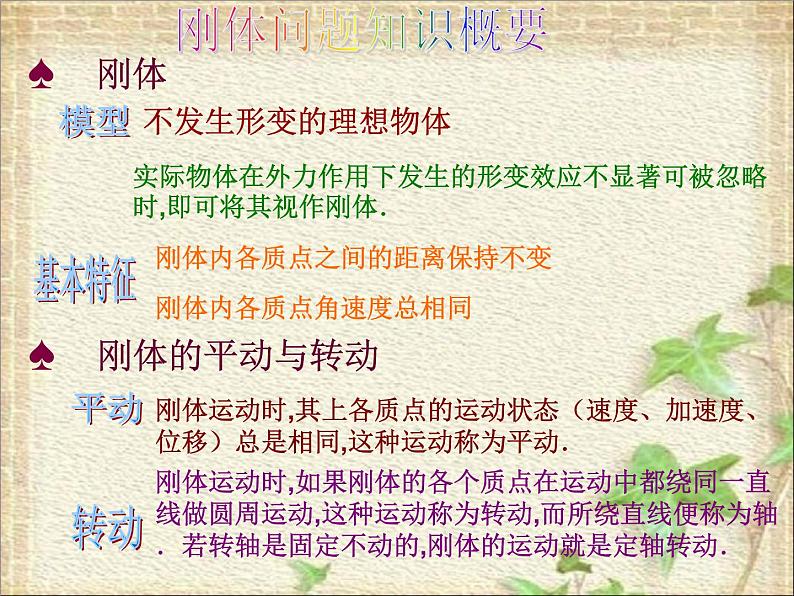

实际物体在外力作用下发生的形变效应不显著可被忽略时,即可将其视作刚体．
刚体内各质点之间的距离保持不变
刚体运动时,其上各质点的运动状态（速度、加速度、位移）总是相同,这种运动称为平动．
刚体运动时,如果刚体的各个质点在运动中都绕同一直线做圆周运动,这种运动称为转动,而所绕直线便称为轴．若转轴是固定不动的,刚体的运动就是定轴转动．
刚体内各质点角速度总相同

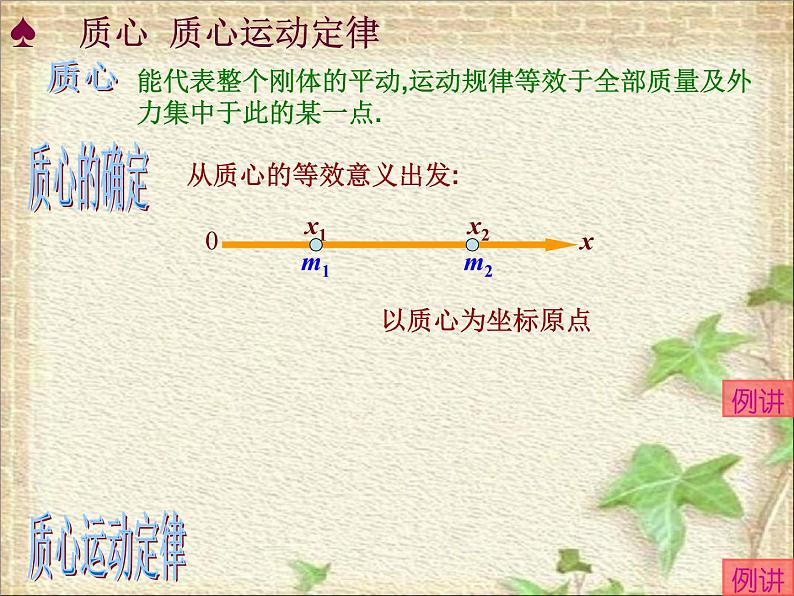

能代表整个刚体的平动,运动规律等效于全部质量及外力集中于此的某一点.
从质心的等效意义出发:

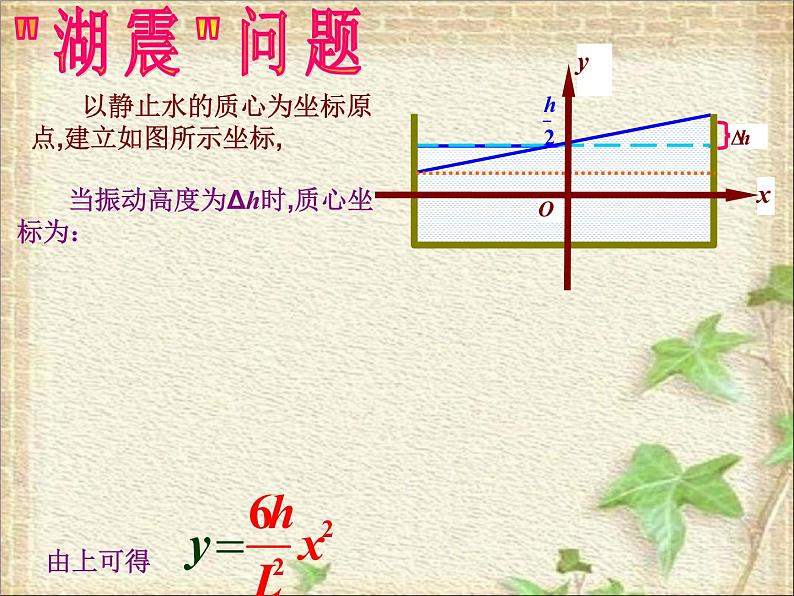

以静止水的质心为坐标原点,建立如图所示坐标,
当振动高度为Δh时,质心坐标为：
由上可得

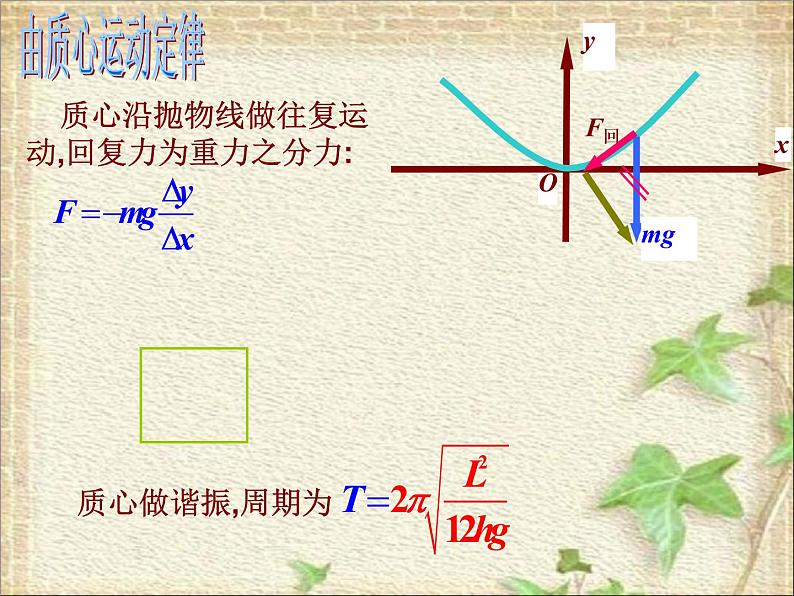

质心沿抛物线做往复运动,回复力为重力之分力:
质心做谐振,周期为
量度刚体转动中惯性大小的物理量,等于刚体中每个质点的质量mi与该质点到转轴的距离ri的平方的乘积的总和.
设任意物体绕某固定轴O的转动惯量为J,绕通过质心而平行于轴O的转动惯量为Jc,则有
对任意的刚体,任取直角三维坐标Oxyz,刚体对x、y、z轴的转动惯量分别为Jx、Jy、Jz,则有
如图所示,质量为m的均匀圆柱体,截面半径为R,长为2R．试求圆柱体绕通过质心及两底面边缘的转轴（如图中的Z1、Z2）的转动惯量J．
椭圆细环的半长轴为A,半短轴为B,质量为m（未必匀质）,已知该环绕长轴的转动惯量为JA,试求该环绕短轴的转动惯量JB．
转动惯量的表达式常表现为形式
m是刚体的质量,a是刚体相应的几何长度,只要确定待定系数k,转动惯量问题便迎刃而解．
均匀正方形板对对称轴的转动惯量
将立方体等分为边长为a/2的八个小立方体,其中六个小立方体体对角线到大立方体体对角线距离
如图所示,匀质立方体的边长为a,质量为m．试求该立方体绕对角线轴PQ的转动惯量J．
力矩 力矩功 冲量矩
　角动量原理　Mt＝Jωt－Jω0
动量定理 Ft＝m vt－m v0 (恒 力)
转动定律 M=J
牛顿运动定律　F＝ma
匀速直线运动: s＝vt
加速度a
角速度
速度v
角加速度
匀角速转动:
匀变速转动:
动量守恒定律
飞轮质量60 kg,直径d=0.50 m闸瓦与轮间μ=0.4;飞轮质量分布在外层圆周,要求在t=5 s内制动,求F力大小.
质量为m的均匀细杆由竖直受一微扰倒下,求夹角为θ时,质心速度及杆的角速度
质心不受水平方向作用,做自由下落运动!
着地时,两杆瞬时转轴为A(B)
如图,两根等重的细杆AB及AC,在C点用铰链连接,放在光滑水平面上,设两杆由图示位置无初速地开始运动,求铰链C着地时的速度．
轴心降低h过程中机械能守恒
其中圆柱体对轴P的转动惯量
如图,圆柱体A的质量为m,在其中部绕以细绳,绳的一端B固定不动,圆柱体初速为零地下落,当其轴心降低h时,求圆柱体轴心的速度及绳上的张力．
纯滚动时圆柱角速度由机械能守恒:
与墙弹性碰撞,质心速度反向,角速度不变,此后受摩擦力作用经时间t 达纯滚动:
如图,实心圆柱体从高度为h的斜坡上从静止纯滚动地到达水平地面上,继续纯滚动,与光滑竖直墙做完全弹性碰撞后返回,经足够长的水平距离后重新做纯滚动,并纯滚动地爬上斜坡,设地面与圆柱体之间的摩擦系数为μ,试求圆柱体爬坡所能达到的高度h′.
如图,在一个固定的、竖直的螺杆上的一个螺帽,螺距为s,螺帽的转动惯量为I,质量为m．假定螺帽与螺杆间的摩擦系数为零,螺帽以初速度v0向下移动,螺帽竖直移动的速度与时间有什么关系？这是什么样的运动？重力加速度为g．
⑴完成弹性碰撞后设两球各经t1、t2达到纯滚动,质心速度为v1、v2,
在水平地面上有两个完全相同的均匀实心球,其一做纯滚动,质心速度为v,另一静止不动,两球做完全弹性碰撞,因碰撞时间很短,碰撞过程中摩擦力的影响可以不计．试求⑴碰后两球达到纯滚动时的质心速度；⑵全部过程中损失的机械能的百分数．
圆柱半径与小球半径分别以R、r表示
对球由质心运动定律有 ：
小球做纯滚动,摩擦力为静摩擦力,不做功,球的机械能守恒：
如图所示,实心匀质小球静止在圆柱面顶点,受到微扰而自由滚下,为了令小球在θ ≤45°范围内做纯滚动,求柱面与球间摩擦因数至少多大？
既滚又滑时与达到纯滚时对与地接触点O角动量守恒:
设以某棱为轴转动历时Δt,角速度ωi→ωf,
时间短,忽略重力冲量及冲量矩
⑴碰后系统质心位置从杆中点右移
⑵对瞬时转动中心有
如图所示,光滑水平地面上静止地放着质量为M、长为l的均匀细杆．质量为m的质点以垂直于杆的水平初速度v0与杆的一端做完全非弹性碰撞．试求：⑴碰后系统质心的速度及绕质心的角速度；⑵实际的转轴（即静止点）位于何处？
在重力作用下绕水平轴在竖直面内做小角度摆动的刚体称为复摆或物理摆．
对摆长l、质量m的理想单摆有
三种情况下的周期相同,故有
形状适宜的金属丝衣架能在如图所示的平面里的几个平衡位置附近做小振幅摆动．在位置(a)和位置(b)里,长边是水平的．其它两边等长．三种情况下的振动周期都相等．试问衣架的质心位于何处？摆动周期是多少？
先计算板对过C平行AB的轴的转动惯量 :
