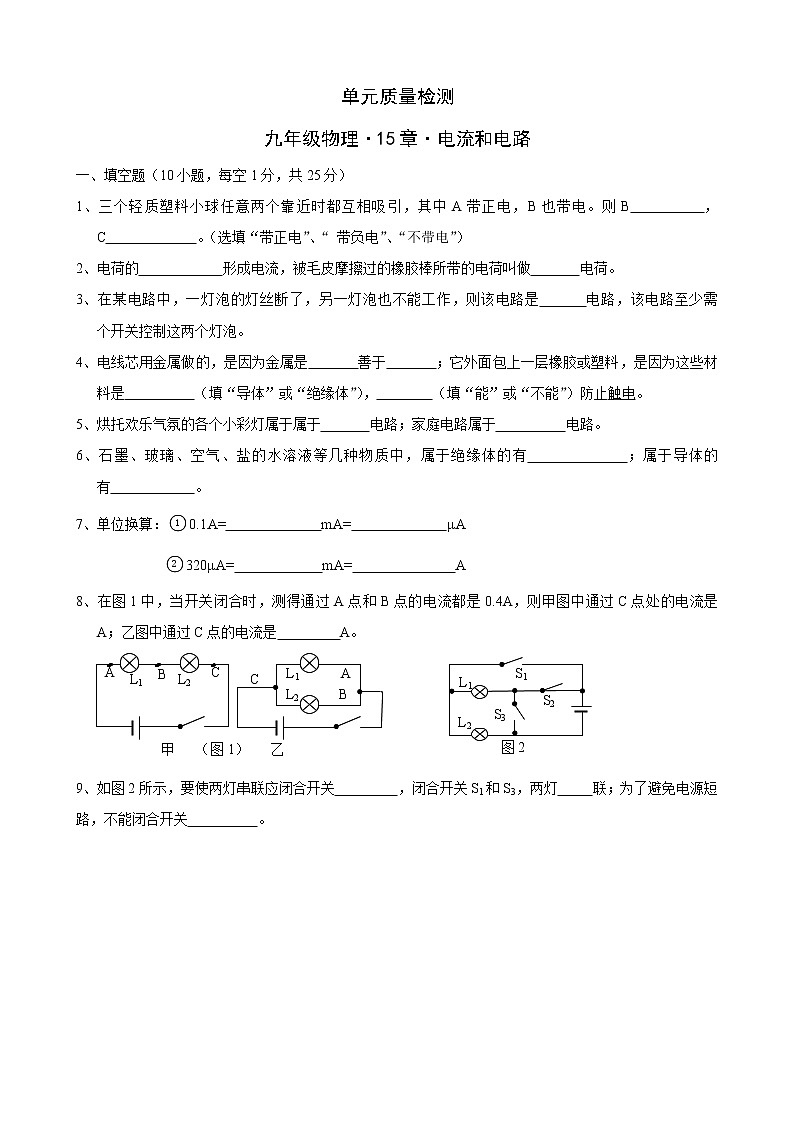

单元质量检测九年级物理·15章·电流和电路一、填空题（10小题，每空1分，共25分）     1、三个轻质塑料小球任意两个靠近时都互相吸引，其中A带正电，B也带电。则B         ，C             。（选填“带正电”、“ 带负电”、“不带电”）2、电荷的            形成电流，被毛皮摩擦过的橡胶棒所带的电荷叫做       电荷。3、在某电路中，一灯泡的灯丝断了，另一灯泡也不能工作，则该电路是      电路，该电路至少需     个开关控制这两个灯泡。4、电线芯用金属做的，是因为金属是       善于       ；它外面包上一层橡胶或塑料，是因为这些材料是          （填“导体”或“绝缘体”），        （填“能”或“不能”）防止触电。5、烘托欢乐气氛的各个小彩灯属于属于       电路；家庭电路属于          电路。6、石墨、玻璃、空气、盐的水溶液等几种物质中，属于绝缘体的有            ；属于导体的有            。7、单位换算：0.1A=             mA=             μA             320μA=            mA=              A8、在图1中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是       A；乙图中通过C点的电流是         A。   9、如图2所示，要使两灯串联应闭合开关         ，闭合开关S1和S3，两灯     联；为了避免电源短路，不能闭合开关          。

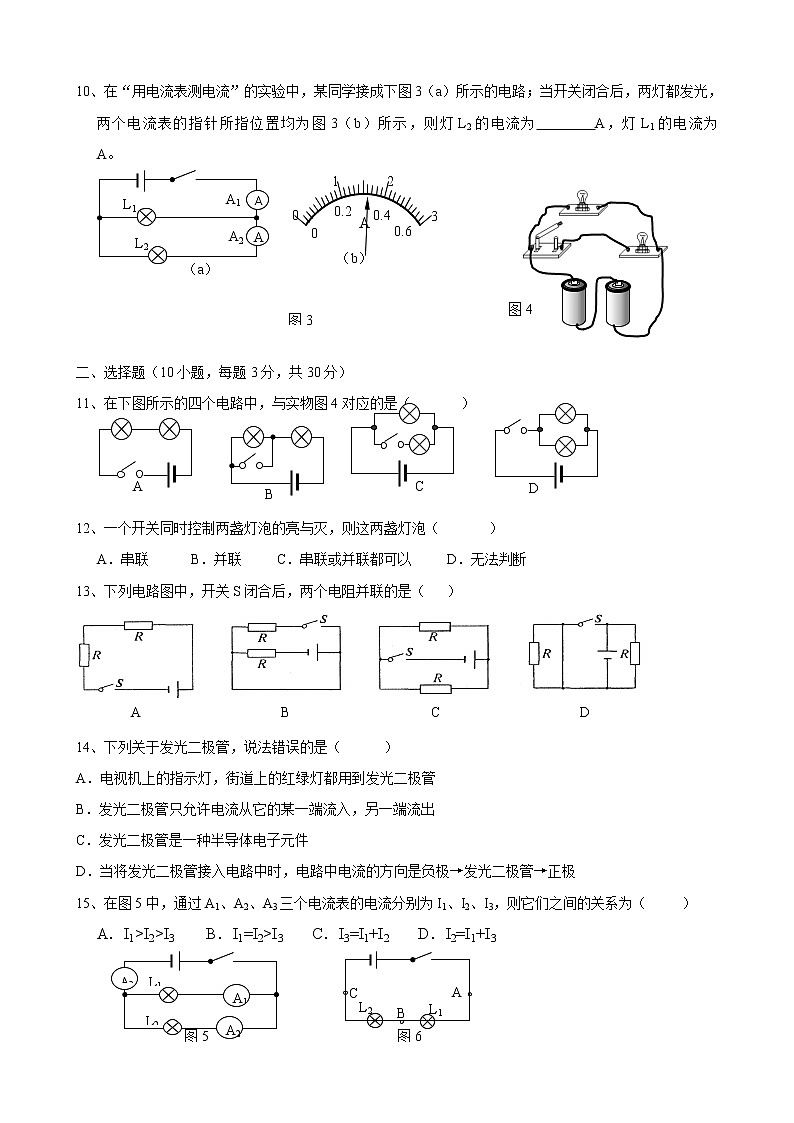

10、在“用电流表测电流”的实验中，某同学接成下图3（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图3（b）所示，则灯L2的电流为       A，灯L1的电流为        A。    二、选择题（10小题，每题3分，共30分）11、在下图所示的四个电路中，与实物图4对应的是（       ）   12、一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（       ）A．串联      B．并联     C．串联或并联都可以     D．无法判断13、下列电路图中，开关S闭合后，两个电阻并联的是（   ）14、下列关于发光二极管，说法错误的是（      ）A．电视机上的指示灯，街道上的红绿灯都用到发光二极管B．发光二极管只允许电流从它的某一端流入，另一端流出C．发光二极管是一种半导体电子元件D．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极15、在图5中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3，则它们之间的关系为（     ）A．I1>I2>I3    B．I1=I2>I3    C．I3=I1+I2    D．I2=I1+I3   16、为了测量通过灯泡L1的电流，电流表接在如图6所示电路中的位置（        ）A．只能在A处      B．只能在B处  C．只能在C处      D．A、B、C三处都可以17、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（       ）            A．I甲>I乙         B．I甲<I乙         C．I甲=I乙       D．无法判断18、下列电器是我们常见的家用电器，关于我们正常工作时的电流，下列说法中最合理的是（     ）A．电风扇约2A     B．电冰箱约1A     C．电视机约2A     D．台灯约1A19、如图7所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（        ）　A．灯L1短路  　 　B．灯L1断路      C．灯L2短路  　　D．灯L2断路20某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图8所示的四个电路图中，符合上述要求的是(       )    三、作图题（共3题，共14分）21、画出测量b点电流的电路图，并标明仪表的“＋”、“－”接线柱。（4分）         22、按下边的电路图连接实物。（5分）            23、某同学用如图的连线来测灯泡L1的电流。（5分）（1）在该图中，电流表的连接有什么错误？ （2分）   （2）现要测L2灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应如何改动？（在要变动原导线上打“X”，并添上你要的导线）            四、实验题（共3题，共19分）24、（7分）如图12所示电路中：                         （1）若使L1、L2串联，则应闭合_________，断开________；（2）若使L1、L2并联，则应闭合_________，断开________；（3）如果只闭合S1而断开S2、S3，则灯_________亮；（4）同时闭合开关_________和_________是不允许的.25、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：（1）测量时产生这种现象的原因是__________________________（2）该同学为了完成实验，下一步应该采取的措施是___________________________。 （3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。    26、（6分）在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是（       ）A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是____________________________________    （3）在并联电路中支路开关的作用是_________________________________。五、综合题（共2题，共12分）27、（6 分）在如左下图13(a)所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图13(b)所示。则：
(1) 电流表A3的示数是多少?        (2) 通过灯泡L1和L2的电流各是多少?
   28、（6 分）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联。方法现象结论  串联 并联
九年级物理·15章·电流和电路（答案）一、填空题（10小题，每空1分，共26分）1、负电、不带电；2、  定向移动 、  负 ； 3、 串联 、    1    ；4、  导体  、   导电  、  绝缘体  、   能  ；5、   串联  、  并联 ；6、  玻璃、空气  、  石墨、盐的水溶液  ；7、  100  、  1×105   、    0.32   、  3.2×10-4  。8、  0.4  、   0.8   ；9、   S2    、   并   、   S2和S3   ；10、   0.32   、    1.28   ；二、选择题（10小题，每题2分，共20分）题  号11121314151617181920答  案CCCDCDCBBD
三、作图题。21、       22、略 23、(1)“+”，“－”接线柱接反了     (2)把导线a连接电流表“+”接线柱的一端改接在电流表“－”接线柱上四、实验题24、（1）S2S1， S3       （2）S1 S3，S2        （3）L2     （4）S2 S325、（1）量程选错。（2）把量程改接3A的。（3）见右图。26、（1）C。（2）控制整个电路的通断（3）控制支路的通断五、综合题27、略28、方法现象结论拧下一只灯泡另一只灯泡灭 另一只灯泡仍亮
