    统考版高中物理一轮复习10.2第2讲法拉第电磁感应定律自感涡流课件

    展开

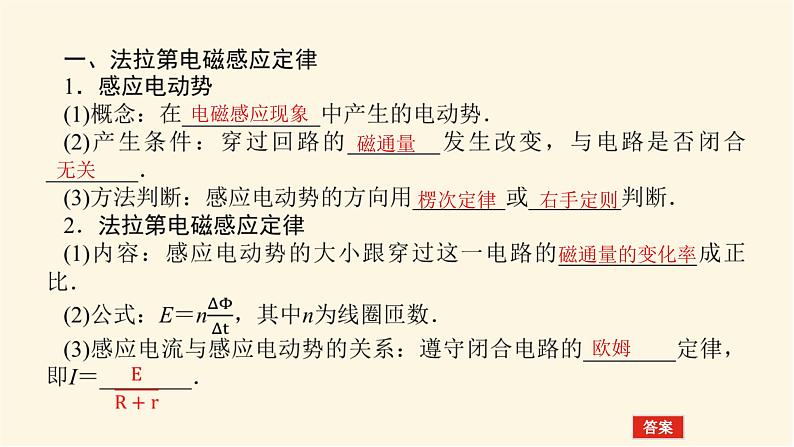

    这是一份统考版高中物理一轮复习10.2第2讲法拉第电磁感应定律自感涡流课件,共36页。PPT课件主要包含了必备知识·自主排查,关键能力·分层突破,电磁感应现象,磁通量,楞次定律,右手定则,磁通量的变化率,Blv,自感电动势,感应电流等内容,欢迎下载使用。

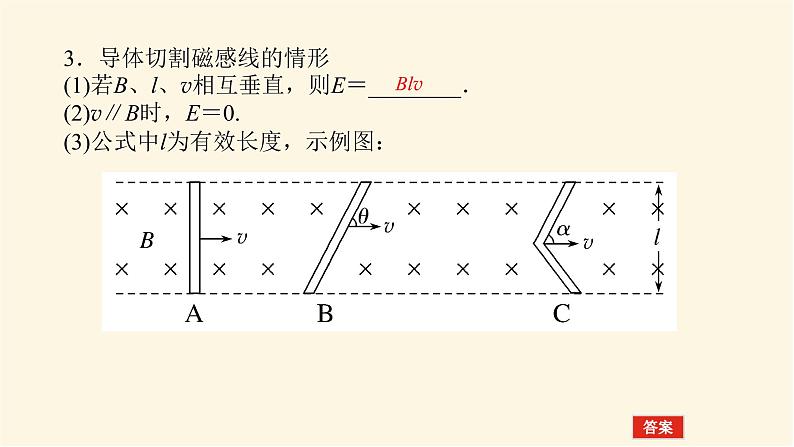

    3.导体切割磁感线的情形(1)若B、l、v相互垂直,则E=________.(2)v∥B时,E=0.(3)公式中l为有效长度,示例图:

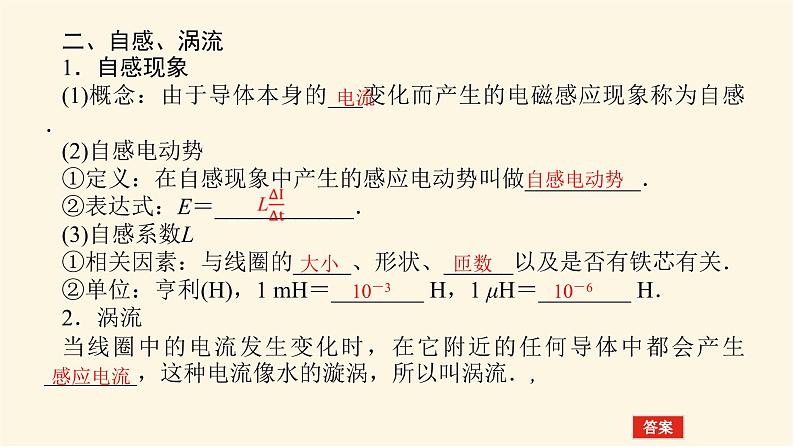

    二、自感、涡流1.自感现象(1)概念:由于导体本身的___变化而产生的电磁感应现象称为自感.(2)自感电动势①定义:在自感现象中产生的感应电动势叫做__________.②表达式:E=____________.(3)自感系数L①相关因素:与线圈的_____、形状、______以及是否有铁芯有关.②单位:亨利(H),1 mH=________ H,1 μH=________ H.2.涡流当线圈中的电流发生变化时,在它附近的任何导体中都会产生________,这种电流像水的漩涡,所以叫涡流.,

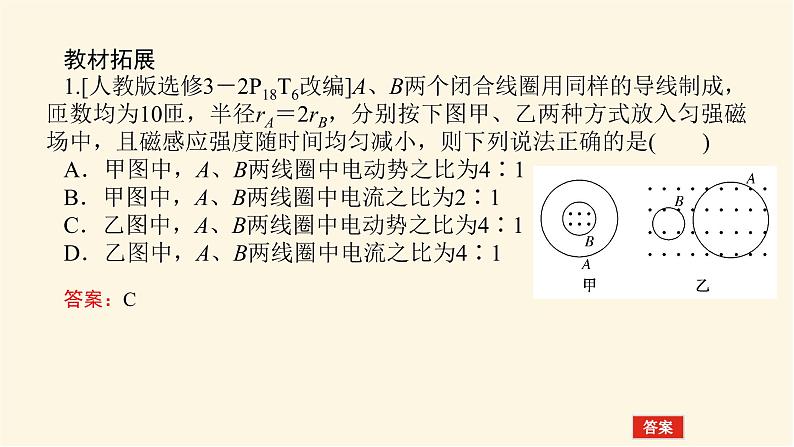

    教材拓展1.[人教版选修3-2P18T6改编]A、B两个闭合线圈用同样的导线制成,匝数均为10匝,半径rA=2rB,分别按下图甲、乙两种方式放入匀强磁场中,且磁感应强度随时间均匀减小,则下列说法正确的是(  )A.甲图中,A、B两线圈中电动势之比为4∶1B.甲图中,A、B两线圈中电流之比为2∶1C.乙图中,A、B两线圈中电动势之比为4∶1D.乙图中,A、B两线圈中电流之比为4∶1

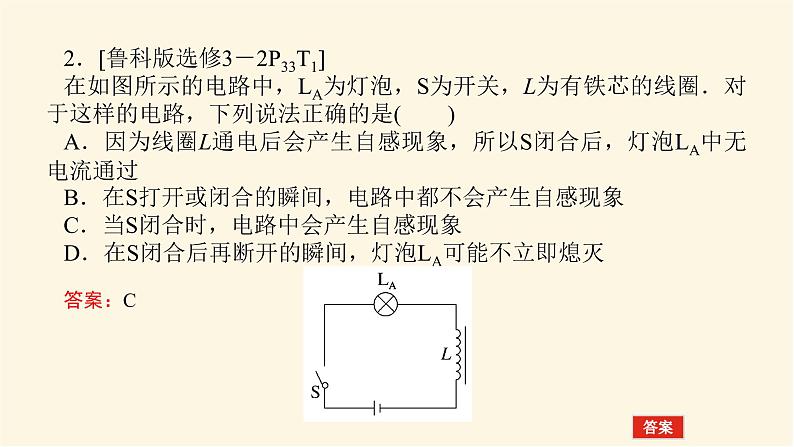

    2.[鲁科版选修3-2P33T1]在如图所示的电路中,LA为灯泡,S为开关,L为有铁芯的线圈.对于这样的电路,下列说法正确的是(  )A.因为线圈L通电后会产生自感现象,所以S闭合后,灯泡LA中无电流通过B.在S打开或闭合的瞬间,电路中都不会产生自感现象C.当S闭合时,电路中会产生自感现象D.在S闭合后再断开的瞬间,灯泡LA可能不立即熄灭
    2.如图甲所示,N=200匝的线圈(图中只画了2匝),电阻r=2 Ω,其两端与一个R=48 Ω的电阻相连,线圈内有指向纸内方向的磁场.线圈中的磁通量按图乙所示规律变化.(1)判断通过电阻R的电流方向;(2)求线圈产生的感应电动势E;(3)求电阻R两端的电压U.
    答案:(1)a→b (2)10 V (3)9.6 V
    考点二 导体棒切割磁感线产生感应电动势的计算E=BLv的三个特性
    角度1平动切割例1. [2021·河北卷,7]如图,两光滑导轨水平放置在竖直向下的匀强磁场中,磁感应强度大小为B.导轨间距最窄处为一狭缝,取狭缝所在处O点为坐标原点.狭缝右侧两导轨与x轴夹角均为θ,一电容为C的电容器与导轨左端相连.导轨上的金属棒与x轴垂直,在外力F作用下从O点开始以速度v向右匀速运动,忽略所有电阻.下列说法正确的是(  )A.通过金属棒的电流为2BCv2tan θB.金属棒到达x0时,电容器极板上的电荷量为BCvx0tan θC.金属棒运动过程中,电容器的上极板带负电D.金属棒运动过程中,外力F做功的功率恒定
    角度2旋转切割例2. [2021·广东卷,10](多选)如图所示,水平放置足够长光滑金属导轨abc和de,ab与de平行,bc是以O为圆心的圆弧导轨.圆弧be左侧和扇形Obc内有方向如图的匀强磁场.金属杆OP的O端与e点用导线相接,P端与圆弧bc接触良好.初始时,可滑动的金属杆MN静止在平行导轨上.若杆OP绕O点在匀强磁场区内从b到c匀速转动时,回路中始终有电流,则此过程中,下列说法正确的有(  )A.杆OP产生的感应电动势恒定B.杆OP受到的安培力不变C.杆MN做匀加速直线运动D.杆MN中的电流逐渐减小
    跟进训练3.(多选)如图所示是都由均匀导线制成的单匝正方形线框a和圆形线框b处于矩形有界匀强磁场区域中的俯视图,两线框置于光滑绝缘水平面上,现用外力分别同时作用于两线框使其以大小相等的速度v沿垂直于磁场的方向分别向左、向右做匀速直线运动,运动过程中正方形线框左边始终与磁场左边界平行,已知正方形线框的边长和圆形线框的直径相等,两线框的电阻相同.两线框在匀速离开磁场的过程中,下列说法正确的是(  )A.外力对线框a、b做的功相等,线框a、b产生的热量也相等B.线框a、b全部离开磁场过程中通过线框的电荷量之比qa∶qb=4∶πC.线框a所受安培力的冲量大于线框b所受安培力的冲量D.线框a、b中产生的最大感应电动势大小相等
    考点三 自感现象 涡流角度1通电自感与断电自感现象1.自感现象的四大特点(1)自感电动势总是阻碍导体中原电流的变化.(2)通过线圈中的电流不能发生突变,只能缓慢变化.(3)电流稳定时,自感线圈就相当于普通导体.(4)线圈的自感系数越大,自感现象越明显,自感电动势只是延缓了过程的进行,但它不能使过程停止,更不能使过程反向.
    2.自感现象中灯泡“闪亮”与“不闪亮”的原因
    例3. 图甲和图乙是教材中演示自感现象的两个电路图,L1和L2为电感线圈.实验时,断开开关S1瞬间,灯A1突然闪亮,随后逐渐变暗;闭合开关S2,灯A2逐渐变亮,而另一个相同的灯A3立即变亮,最终A2与A3的亮度相同.下列说法正确的是(  )A.图甲中,A1与L1的电阻值相同B.图甲中,闭合S1,电路稳定后,A1中电流大于L1中电流C.图乙中,变阻器R与L2的电阻值相同D.图乙中,闭合S2瞬间,L2中电流与变阻器R中电流相等
    解析:断开开关S1瞬间,线圈L1产生自感电动势,阻碍电流的减小,通过L1的电流反向通过灯A1,灯A1突然闪亮,随后逐渐变暗,说明IL1>IA1,即RL1
