第4章光的折射透镜-【江苏省无锡市近3年2019秋-2021秋期末试题汇编】苏科版八年级物理上学期期末单元复习精炼

这是一份第4章光的折射透镜-【江苏省无锡市近3年2019秋-2021秋期末试题汇编】苏科版八年级物理上学期期末单元复习精炼，共16页。试卷主要包含了单选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。

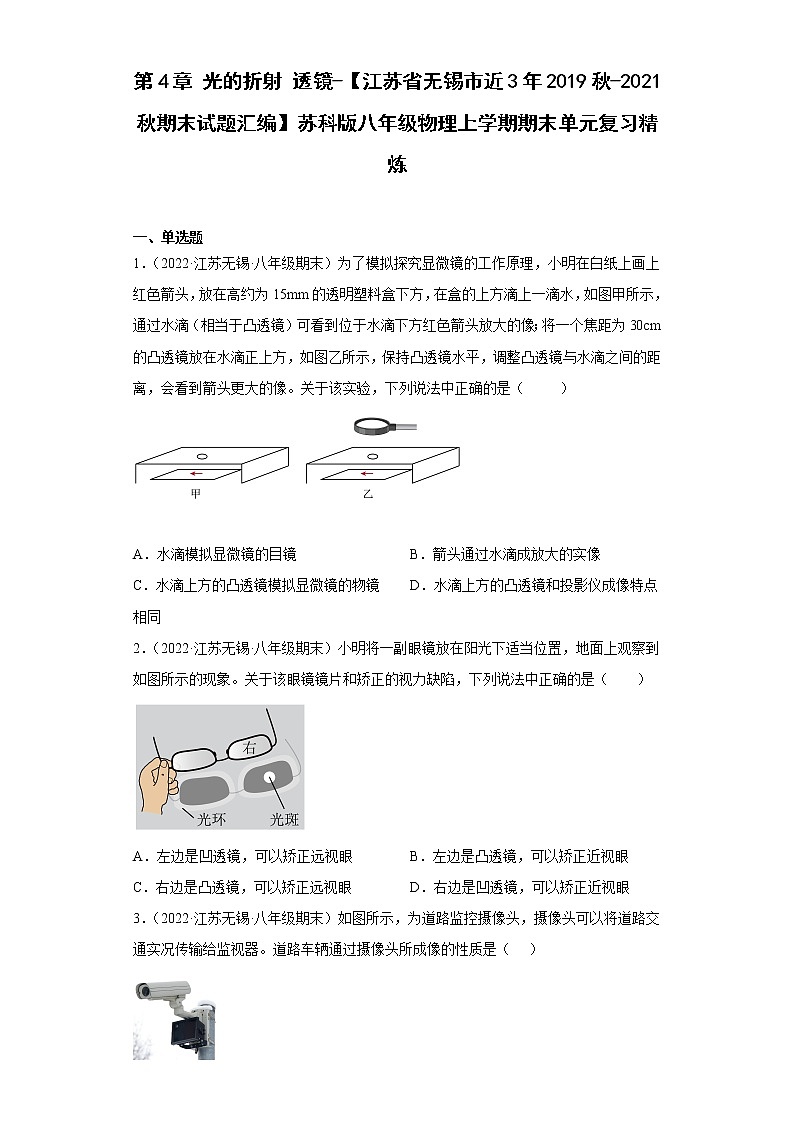

第4章 光的折射 透镜-【江苏省无锡市近3年2019秋-2021秋期末试题汇编】苏科版八年级物理上学期期末单元复习精炼 一、单选题1．（2022·江苏无锡·八年级期末）为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（　　 ）　 A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同2．（2022·江苏无锡·八年级期末）小明将一副眼镜放在阳光下适当位置，地面上观察到如图所示的现象。关于该眼镜镜片和矫正的视力缺陷，下列说法中正确的是（　　）A．左边是凹透镜，可以矫正远视眼 B．左边是凸透镜，可以矫正近视眼C．右边是凸透镜，可以矫正远视眼 D．右边是凹透镜，可以矫正近视眼3．（2022·江苏无锡·八年级期末）如图所示，为道路监控摄像头，摄像头可以将道路交通实况传输给监视器。道路车辆通过摄像头所成像的性质是（     ）A．倒立、缩小的实像 B．倒立、放大的实像C．正立、缩小的实像 D．正立、放大的虚像4．（2021·江苏无锡·八年级期末）如图所示，是无锡市中小学统一安装的“一键式报警柱”。按下按钮就可以通过摄像头进行面对面视频通话，实现校园安全事件的紧急救助。关于此设备，下列说法中正确的是（　　）A．该摄像头成像原理与投影仪相同B．光经过摄像头成像利用的是光的反射定律C．“报警”时，面部应位于摄像头两倍焦距之外D．“报警”时，面部经摄像头成正立放大的虚像5．（2021·江苏无锡·八年级期末）如图所示的四种现象中，由于光的反射形成的是（　　）A．湖光倒影B．狗的影子C．筷子“弯折”D．雨后彩虹6．（2021·江苏无锡·八年级期末）把一块长方体玻璃砖压在有“科学”两字的书上，如图所示。图中“科学”两字是（　　）A．变浅的虚像 B．变浅的实像 C．变深的虚像 D．变深的实像7．（2020·江苏无锡·八年级期末）下列“像”的成因，与“日食”的形成原理相同的是（　　）A． 汽车后视镜中的像B． 放大镜中树叶的像C． 小孔成像D． 报纸上出现的窗外景色的像8．（2020·江苏无锡·八年级期末）将一枚硬币放在碗的底部，然后退到恰好看不到硬币的位置。如果想再次看到硬币，下列做法不可行的是（　　）A．用手电筒照亮硬币 B．向碗里缓缓注水C．人向碗走近一些 D．借助一块平面镜 二、填空题9．（2022·江苏无锡·八年级期末）为模拟探究近视眼的缺陷，小华进行了如图所示的实验，她把凸透镜看作眼球的晶状体，将光屏看作视网膜，给“眼睛”戴上近视眼镜，使烛焰在“视网膜”上成像，移去近视眼镜，光屏上像变模糊了。（1）只将蜡烛渐渐向凸透镜靠近，烛焰在光屏上的像又清晰了，说明近视眼的缺陷表现为看不清______（选填“近”或“远”）处的物体；（2）只将光屏渐渐向凸透镜靠近，烛焰在光屏上的像又清晰了，由此可知，该处物体通过晶状体所成的像落在视网膜______（选填“前”或“后”）方，近视眼镜对光具有______（选填“发散”或“会聚”）作用。10．（2022·江苏无锡·八年级期末）如图所示，小明看到水中A处有一个圆形“物块”，他看到的“物块”是光从_______射入________中而成的虚像。物块实际位置可能在B、C、D三点中的_________处。11．（2021·江苏无锡·八年级期末）2020年6月6日是第25个全国“爱眼日”，提醒我们应该关注眼健康。近视眼的成像示意图是图中的 ____ 图，应该佩戴由 ____ 透镜制成的眼镜来矫正，矫正后物体在视网膜上所成的是 ____ （选填“实”或“虚”）像。 　　 12．（2021·江苏无锡·八年级期末）为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，在其下方距透镜8cm处的白纸上的光斑恰好与圆环重合，这个现象表明凸透镜对光有 _______作用；当将该透镜远离白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小______________（选填“先变小后变大”、或“先变大后变小”），通过计算可以得到该凸透镜的焦距为_______cm。13．（2020·江苏无锡·八年级期末）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，其操作正确的是______（选择“A”或“B”）。透镜与光斑的大小如图所示（d1<d<d2）。其中，形成甲光斑的是______（选填“凸”或“凹”）透镜，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，你认为该透镜______（选填“一定”“可能”或“一定不”）是凹透镜。 14．（2020·江苏无锡·八年级期末）如图所示，在“模拟探究近视眼的缺陷”时将凸透镜看做眼睛的晶状体，将光屏看做视网膜，给“眼睛”戴上近视眼镜，使烛焰在“视网膜”上成清晰倒立、______的实像。移去近视眼镜，光屏上的像变得模糊了，向______（选填“前”或“后”）移动光屏，光屏上会再次呈现清晰的像。  三、作图题15．（2022·江苏无锡·八年级期末）如图所示，小灯泡位于凸透镜的焦点处。请画出小灯泡发出的光通过凸透镜后对应的折射的光线。16．（2021·江苏无锡·八年级期末）请在图丙中画出光线经过凸透镜后的光路图。17．（2020·江苏无锡·八年级期末）如图所示，一束光从空气斜射入玻璃砖，请画出这束光在玻璃砖中的传播路径，以及光从玻璃砖的另一侧射出时的大致方向。 四、实验题18．（2022·江苏无锡·八年级期末）小明和同学们用如图所示的器材做“探究凸透镜成像的规律”实验。 （1）他们先将蜡烛、凸透镜、光屏靠拢，点燃蜡烛，调整器材，使烛焰和光屏的中心位于凸透镜的______；（2）如图甲所示，为了估测凸透镜的焦距，他们将蜡烛和光屏置于光具座两端，调节凸透镜至图中的位置，光屏上呈现烛焰清晰的像，则该凸透镜的焦距约为______cm；（3）如图乙所示，保持蜡烛和凸透镜位置不变，为寻找此时烛焰的像的位置，应将光屏向_______（选填“左”或“右”）移动；当光屏移到某位置时，烛焰在光屏上所成的像如图丙所示，为了判断此时的像是否最清晰，则接下来的操作是：______，此时若拿掉光屏，则烛焰通过凸透镜______（选填“能”或“不能”）成实像，实验中光屏的作用是______；（4）2021年12月9日，“天宫课堂”第一课正式开讲。当在水球中注入气泡后，王亚平老师贴近水球，我们能透过水球看到她脸部的一“正”一“反”两个像，如图所示，则凸透镜所成的像是王亚平老师脸部的______（选填“正”或“反”）像。19．（2021·江苏无锡·八年级期末）小明所在的实验小组用如图甲所示的装置探究凸透镜成像的规律，凸透镜的焦距为10cm，他们先将凸透镜固定在光具座上50cm刻度线处。 (1)接下来他们应进行的操作是：____，点燃蜡烛，调节凸透镜和光屏的高度，使得烛焰中心、光屏中心在凸透镜的____。(2)当烛焰离凸透镜较远时，调节光屏到透镜的距离，当烛焰在光屏上成清晰的像时，位置如图甲所示，此时光屏上成倒立的____（选填“放大”、“等大”或“缩小”）的实像；如果固定蜡烛和光屏的位置不变，只要将凸透镜移到____cm刻度线处，光屏上能再次成一个清晰的像。(3)当将蜡烛移到____cm刻度线处时，调节光屏，在光屏上能成倒立等大的实像，此时取下光屏，其它条件不变，则烛焰通过透镜____（选填“不能”或“仍能”）成像。(4)此时，窗外阳光明媚，小明看到窗边的饮水机的水桶旁有一条亮线，如图乙所示。由此，他认为装有水的水桶相当于凸透镜。小明又找来一个圆柱形玻璃杯，在玻璃杯后白纸上画一水平方向的箭头。如图丙所示，慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是下图中的____。A．     B．     C．     D．20．（2020·江苏无锡·八年级期末）小明和小红用如图所示的装置探究凸透镜成像的规律。序号像的性质物距v/cm像距u/cm①▲▲15②2517③2218④倒立放大的实像1921⑤16.126.5⑥1435 (1)他们先将凸透镜固定在光具座上50cm处，接下来移动蜡烛和光屏使它们 ______ ；再点燃蜡烛，调整实验器材，使烛焰和光屏的中心位于凸透镜的 ______ 上；(2)他们将蜡烛移至光具座上如图所示的位置，此时物距为 ______ cm；然后向右移动光屏，屏上出现了烛焰的像，小明认为此时光屏到透镜的距离即为像距，小红认为不妥，还应该多移动几次光屏，要找出成 ______ 像时光屏的位置；(3)按照上述步骤他们测出三组数据，填在上面的表格中（表格中的实验序号①②③），此时，他们观察到烛焰在光屏上所成像的性质是 ______ ；(4)接下来，他们再移动蜡烛，又测量了三组数据并记录了像的性质（表格中的实验序号④⑤⑥），分析实验数据，你认为当蜡烛置于光具座上 ______ cm处，他们可以得到等大的像，该凸透镜的焦距约为 ______ cm；(5)当移动蜡烛置于光具座45cm处时，他们发现无论怎样移动光屏都无法在光屏上得到烛焰的像，此时他们要想观察到烛焰的像正确的做法是 ______ ；(6)联系实际生活，他们发现凸透镜的成像规律在生活中有着广泛的应用，如实验序号⑥就可以揭示 ______ 的原理。 五、综合题21．（2022·江苏无锡·八年级期末）图甲是一台激光雕刻机。工作时，电动机M带动横杆沿框架前后移动，电动机N带动激光头在横杆上左右移动，同时激光头发出高亮度激光，在金属表面灼烧出各种图形。（1）激光照射在金属表面，能灼烧金属，说明光具有______，金属表面因吸收热量发生______（填物态变化名称）并汽化；（2）激光照射金属时，落在金属表面的光斑越小，形成的线条就越细，雕刻出的图案越精细，所以激光头中安装了______透镜来会聚光斑大小；（3）如图乙所示，开始时光斑在A点，设定雕刻时间为2s。若只启动电动机M，让横杆以3cm/s的速度匀速向后移动，能雕刻出线段AC；若只启动电动机N，让激光头在横杆上匀速向右移动，能雕刻出长8cm的线段AB。现让两个电动机同时工作。①雕刻出线段AD，激光头移动的速度为多少？(        )②若要雕刻出线段AE，则应该如何调整电动机速度？(        )
参考答案：1．B【详解】AC．由乙图知水滴是靠近物体的透镜，所以水滴模拟显微镜的物镜，水滴上方的凸透镜靠近眼睛透镜模拟显微镜的目镜，故AC错误；B．水滴模拟显微镜的物镜，物体位于显微镜的物镜的一倍焦距和两倍焦距之间，所以箭头通过水滴成放大的实像，故B正确；       D． 透过水滴上方的凸透镜模拟显微镜的目镜会看到箭头更大的像，通过目镜成的是虚像，投影仪成像是实像，故D错误。故选B。2．C【详解】近视眼将远处物体的像成在视网膜之前，应佩戴凹透镜，远视眼将物体的像成在视网膜之后，应佩戴凸透镜。左边镜片影子周围有光环，对光线有发散作用，是凹透镜，可以矫正近视眼；右边镜片影子中间有亮光斑，可以会聚太阳光，是凸透镜，可以矫正远视眼。故ABD错误，C正确。故选C。3．A【详解】监控摄像头是一个凸透镜，其成像原理与照相机相同，拍照时，行人位于摄像头2倍焦距以外，成倒立、缩小的实像。故选A。4．C【详解】AB．摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，光通过摄像头成倒立、缩小的实像，其成像特点与照相机相同，故AB错误；CD．当u＞2f时，成倒立、缩小的实像，所以，“报警”时，面部位于摄像头两倍焦距之外，故C正确，D错误。故选C。5．A【详解】A．湖中的倒影是光的反射形成的，故A符合题意；B．狗的影子是光的直线传播形成的，故B不符合题意；C．筷子放在水中，看起来像弯折了，是光的折射造成的，故C不符合题意；D．雨后彩虹是光的色散现象，故D不符合题意。故选A。6．A【详解】将一块玻璃砖压在书上，透过玻璃砖看书上的字，眼睛看到的是字的虚像，像的位置比实际位置偏高了，这是由于从玻璃射向空气的光线在玻璃界面处发生折射的缘故。故选A。7．C【详解】日食形成的原因是由于光的直线传播；A．观后镜是凸面镜，所以它成的像是由光的反射形成的虚像，故A不符合题意；B．放大镜中的像，是由于光的折射形成的，故B不符合题意；C．小孔成像，由于光的直线传播形成的，故C符合题意；D．报纸上出现的窗外景色的像属于凸透镜成像，是由于光的折射形成，故D不符合题意。故选C。8．A【详解】A．将一枚硬币放在碗的底部，然后退到恰好看不到硬币的位置；若用手电筒照亮硬币，光的传播路线不变，故不能看到硬币，故A符合题意；B．向碗里缓缓注水时，来自硬币的光线会从水中斜射入空气时发生折射，折射光线远离法线，当折射光线进入人眼时，人眼逆着折射光线看去，看到的是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），故B不符合题意；C．人向碗走近一些，一定能看到硬币，故C不符合题意；D．在碗上方的适当位置放一平面镜，可以通过平面镜的反射看到硬币的虚像，故D不符合题意；故选A。9．     远     前     发散【详解】（1）[1]将蜡烛靠近凸透镜，物距减小，相当于物体靠近晶状体，此时能看清物体，说明近视眼可以看清近处的物体，看不清远处的物体。[2]光屏靠近凸透镜，减小像距，相当于减小视网膜与晶状体之间的距离，说明原来的像呈现在视网膜之前。（2）[3]从实验可以看出，近视镜可以使晶状体提前会聚在视网膜之前的光线，向后会聚呈现在视网膜上，减小了光线的会聚能力，所以近视镜对光线有发散作用。10．     水     空气     B【详解】[1][2]小明看到的“物块”是物体反射（发出）的光线从水里经过水面折射，射入空气，进入人眼，人逆着光路看到的虚像。[3]根据光的折射原理，光从水中进入空气，折射角大于入射角，图中这条光线为折射光线所在的直线，而入射光线应该靠近法线一些，所以物体实际在B处。11．     乙     凹     实【详解】[1][2][3]近视眼的晶状体和角膜构成的透镜较厚，会聚能力较强，晶状体无法自动调节，看远处的物体时，将像成在视网膜的前面，所以乙图是近视眼的形成。为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，应佩戴发散透镜即凹透镜。矫正后物体在视网膜上所成的是倒立、缩小的实像。12．     会聚     先变小后变大     10【详解】[1]将一个凸透镜正对太阳，其下方的白纸上呈现出一个较小的光斑，说明凸透镜对光有会聚作用；[2]由题意可知，当将该透镜远离白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，说明此时白纸上的光斑不是最小最亮的光斑，也就是说不是焦点；也说明焦点在两次出现的光斑的中间；可知此过程中光斑的大小是先变小，后变大；[3]该凸透镜的焦距为：。13．     B     凸     可能【详解】[1]要辨别两个透镜的类型，应分别将它们正对太阳，即让凸透镜与太阳光垂直，由图可知，操作正确的是B。[2][3]因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，所以根据图示可知，甲一定是对光线起了会聚作用，而乙可能是对光线起了发散作用，也可能是光线经凸透镜会聚到焦点后，继续向前传播，形成放大的光斑，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜。14．     缩小     前【详解】[1]人的眼睛相当于照相机，成倒立、缩小的实像。[2]近视眼镜是凹透镜，凹透镜对光线有发散作用，使像推迟会聚；戴上近视眼镜，像的位置远离凸透镜，所以取下近视眼镜，像的位置会靠近凸透镜，光屏要靠近凸透镜才能得到清晰的像。15．【详解】小灯泡位于凸透镜的焦点处，发出的光线过焦点经过凸透镜后折射光线平行于主光轴，作图如下所示：16．【详解】根据凸透镜对特殊光线的作用，通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：17．【详解】第一次折射：先过入射点垂直玻璃砖左侧表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过右侧入射点垂直玻璃砖右表面作出法线，再在玻璃砖的右侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖左侧的入射光线平行，如图所示18．     主光轴上     10.0     右     在该位置处来回移动光屏，观察光屏上的像     能     便于观察物体通过凸透镜所成的实像     反【详解】（1）[1]实验中为了使烛焰的像能呈在光屏中央，需要调节烛焰、凸透镜和光屏中心位于凸透镜的主光轴上。（2）[2]此刻光屏上屏上呈现烛焰清晰的像，且物距大于像距，故有由甲图可知，物距，像距，可得此时，物距远远大于像距，可认为物体在无限远处，像在无限靠近焦点的位置，可以认为焦距大约为10.0cm。（3）[3]如图乙所示，物距，因，所以，成倒立放大的实像，像距，故光屏应向右移动。[4]为了判断所成的像是否清晰，需要左右移动光屏，并观察光屏上的像，调节光屏至使像最清晰。[5]拿走光屏，烛焰的光线通过凸透镜仍可以会聚在一起，成实像。[6]光屏的作用是接受烛焰所成的像，并观察物体通过凸透镜所成的实像，判断其像的大小，确定其像的位置。（4）[7]气泡将水球分成两个透镜：外面大的水球相当于一个凸透镜；中间注入空气后，相当于一个凹透镜（若把水球从中间分开，出现两个透镜并在一起，每个透镜都是中间水薄，边缘水厚，相当于两个凹透镜并在一起）。所以外面呈现的倒立的像，是王亚平老师脸部经过凸透镜上下颠倒，左右颠倒所成的倒立的实像；中间正立的像，是王亚萍的脸部经过凹透镜的两次发散，人眼逆着光线，看到的呈正立，缩小的虚像。故凸透镜所成的像是王亚平老师脸部经过凸透镜上下颠倒左右颠倒的反像。19．     将蜡烛和光屏向凸透镜靠拢     主光轴上     缩小     35     30     仍能     C【详解】(1)[1][2]探究凸透镜成像的规律时，为使烛焰的像成在光屏的中央，需要调整凸透镜、烛焰、光屏的高度，使它们的中心大致在同一高度处上。(2)[3][4]由甲图可知，u=30cm，v=15cm，物距大于像距，此时成倒立缩小的实像；根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=15cm，v=30cm时，即凸透镜移动至35cm刻度线处，在屏上能再次呈现清晰的像，此时为倒立放大的实像。(3)[5]当物距等于像距等于二倍焦距时，成倒立等大的实像，凸透镜焦距为10cm，故当物体移至30cm刻度线处，此时成倒立等大的实像。[6]保持蜡烛与凸透镜的位置不变，只是撤去光屏，不影响成像，只是没有承接像的光屏。(4)[7]圆柱形玻璃杯中注入水相当于凸透镜，玻璃杯后白纸上的水平箭头为物体；A．图中的像相对于物体是正立放大的，当物体在凸透镜的焦距之内时可以成正立、放大的虚像，故A有可能，不符合题意；BC．图中的像相对于物体是倒立放大的（只是左右放大，上下不放大），当物体在凸透镜的焦距与二倍焦距之间时可以成倒立、放大的实像，故C不可能，符合题意，B有可能，不符合题意；D．图中的像相对于物体是倒立缩小的，当物体在凸透镜的二倍焦距以外时可以成倒立、缩小的实像，故D有可能，不符合题意。故选D。20．     靠近凸透镜     主光轴     30     最清晰     倒立缩小的实像     30     10     从光屏一侧透过凸透镜向左观察     投影仪【详解】(1)[1][2]实验前先固定凸透镜，再移动蜡烛和光屏使它们靠近凸透镜，再点燃蜡烛，调节凸透镜和光屏的高度，使烛焰和光屏的中心位于凸透镜的主光轴上，这样像才能成在光屏的中央。(2)[3][4]将蜡烛移至光具座上，由图知物距u=50cm-20cm=30cm此时需要向右移动光屏，直到光屏上出现最清晰的像为止。(3)[5]由表格数据知此时的物距大于相距，光屏上会成倒立缩小的实像。(4)[6][7]第④次实验物距为19cm，像距为21cm，成倒立放大的实像，即19cm大于一倍焦距小于二倍焦距，21cm大于二倍焦距，所以20cm为二倍焦距，因此当蜡烛置于光具座上30cm处，此时物距为50cm-30cm=20cm时，他们可以得到等大的像，该凸透镜的焦距约为(5)[8]当把蜡烛移到光具座45cm刻度线处时，物距小于焦距，成正立、放大的虚像，虚像时不能成在光屏上的，观察虚像的方法，去掉光屏，从光屏一侧透过凸透镜观察蜡烛一侧。(6)[9]实验序号⑥成倒立放大的实像，投影仪就是根据此原理制成的。21．     能量     熔化     凸     5cm/s     保持电动机N的速度不变，增加电动机M的速度【详解】（1）[1]激光照射在金属表面，增加了金属的内能，使金属局部温度升高而熔化，故激光灼烧金属，说明光能具有能量。[2]金属表面因吸收热量，从固态变为液态是熔化，后从液态变为气态是汽化。（2）[3]凸透镜对光线有会聚作用，所以激光头中安装了凸透镜来会聚光斑大小。（3）[4]已知设定雕刻时间为，横杆向后移动速度为，所以横杆向后运动的距离如图在直角三角形ABD中，，根据勾股定理可得雕刻出线段AD，根据，可得激光头移动的速度为[5]若要雕刻出线段AE，即沿AC方向的位移变大，根据运动的分解，则需要增加AC方向的速度，即增加电动机M的速度。AB方向位移没变，则保持电动机N的速度不变。
