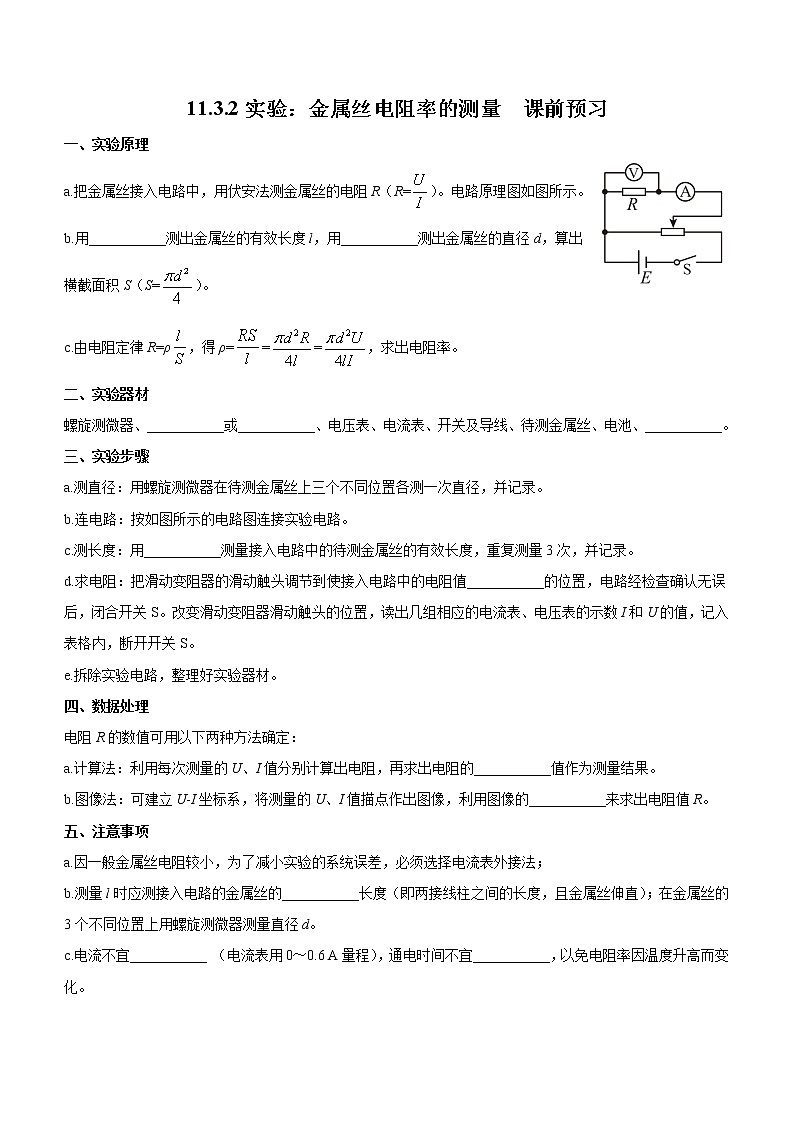

2020-2021学年3 实验：导体电阻率的测量精品巩固练习

这是一份2020-2021学年3 实验：导体电阻率的测量精品巩固练习，共3页。试卷主要包含了实验原理，实验器材，实验步骤，数据处理，注意事项等内容，欢迎下载使用。
a.把金属丝接入电路中，用伏安法测金属丝的电阻R（R=）。电路原理图如图所示。
b.用___________测出金属丝的有效长度l，用___________测出金属丝的直径d，算出横截面积S（S=）。
c.由电阻定律R=ρ，得ρ===，求出电阻率。
二、实验器材
螺旋测微器、___________或___________、电压表、电流表、开关及导线、待测金属丝、电池、___________。
三、实验步骤
a.测直径：用螺旋测微器在待测金属丝上三个不同位置各测一次直径，并记录。
b.连电路：按如图所示的电路图连接实验电路。
c.测长度：用___________测量接入电路中的待测金属丝的有效长度，重复测量3次，并记录。
d.求电阻：把滑动变阻器的滑动触头调节到使接入电路中的电阻值___________的位置，电路经检查确认无误后，闭合开关S。改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S。
e.拆除实验电路，整理好实验器材。
四、数据处理
电阻R的数值可用以下两种方法确定：
a.计算法：利用每次测量的U、I值分别计算出电阻，再求出电阻的___________值作为测量结果。
b.图像法：可建立U-I坐标系，将测量的U、I值描点作出图像，利用图像的___________来求出电阻值R。
五、注意事项
a.因一般金属丝电阻较小，为了减小实验的系统误差，必须选择电流表外接法；
b.测量l时应测接入电路的金属丝的___________长度（即两接线柱之间的长度，且金属丝伸直）；在金属丝的3个不同位置上用螺旋测微器测量直径d。
c.电流不宜___________ （电流表用0～0.6 A量程），通电时间不宜___________，以免电阻率因温度升高而变化。
参考答案
【答案】一、b. 毫米刻度尺；螺旋测微器；
二、游标卡尺 ； 毫米刻度尺 ；滑动变阻器
三、c.毫米刻度尺 ； d.最大 ；
四、a.平均；b.斜率 ；
五、b.有效；c.过大；过长
