2021学年第十一章 电路及其应用5 实验：练习使用多用电表精品一课一练

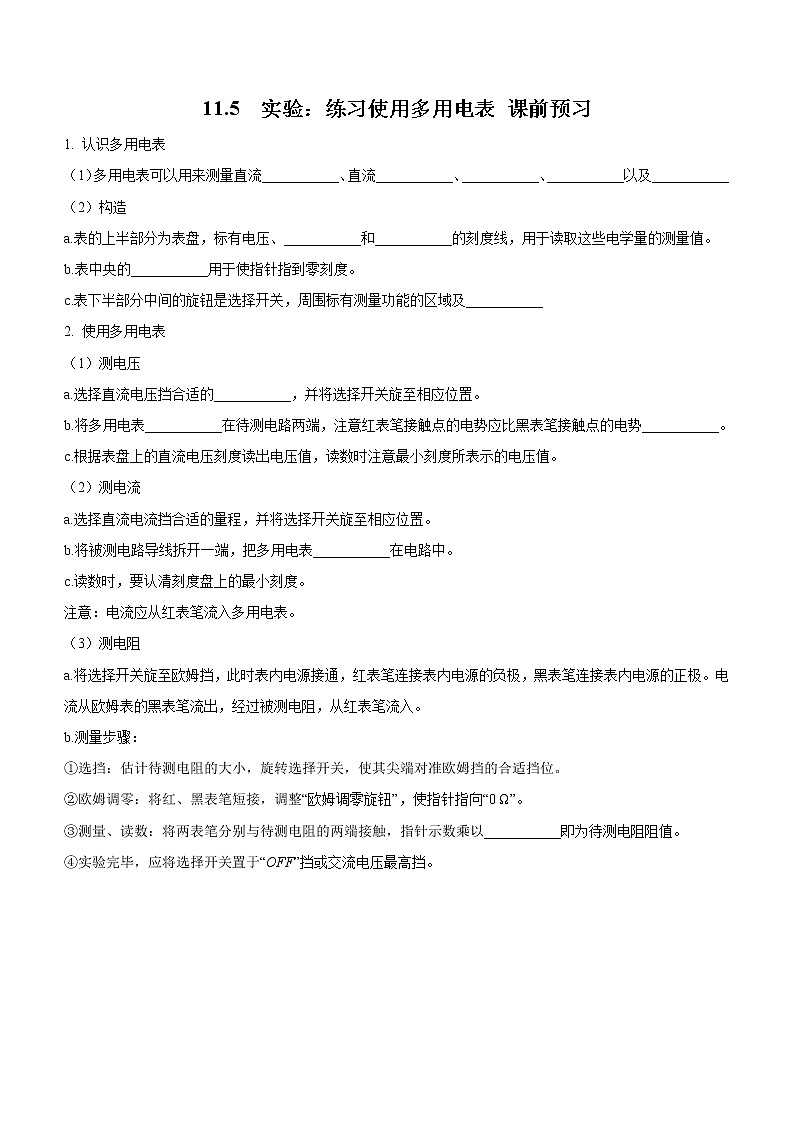

11.5　实验：练习使用多用电表 课前预习

1. 认识多用电表

（1）多用电表可以用来测量直流___________、直流___________、___________、___________以及___________

（2）构造

a.表的上半部分为表盘，标有电压、___________和___________的刻度线，用于读取这些电学量的测量值。

b.表中央的___________用于使指针指到零刻度。

c.表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及___________

2. 使用多用电表

（1）测电压

a.选择直流电压挡合适的___________，并将选择开关旋至相应位置。

b.将多用电表___________在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势___________。

c.根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值。

（2）测电流

a.选择直流电流挡合适的量程，并将选择开关旋至相应位置。

b.将被测电路导线拆开一端，把多用电表___________在电路中。

c.读数时，要认清刻度盘上的最小刻度。

注意：电流应从红表笔流入多用电表。

（3）测电阻

a.将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。

b.测量步骤：

①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。

②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。

③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以___________即为待测电阻阻值。

④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。

参考答案

1.【答案】（1）电压； 电流； 交流电压；交流电流； 电阻  （2） 电流  ；电阻  ；. 定位螺丝； 量程

2.【答案】（1）档位；. 并联； 高 （2）串联（3） 倍率
