高中物理人教版 (2019)必修 第三册第十二章 电能 能量守恒定律综合与测试精品课堂检测

这是一份高中物理人教版 (2019)必修 第三册第十二章 电能 能量守恒定律综合与测试精品课堂检测，文件包含第十二章电能能量守恒定律B解析版docx、第十二章电能能量守恒定律B原卷版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

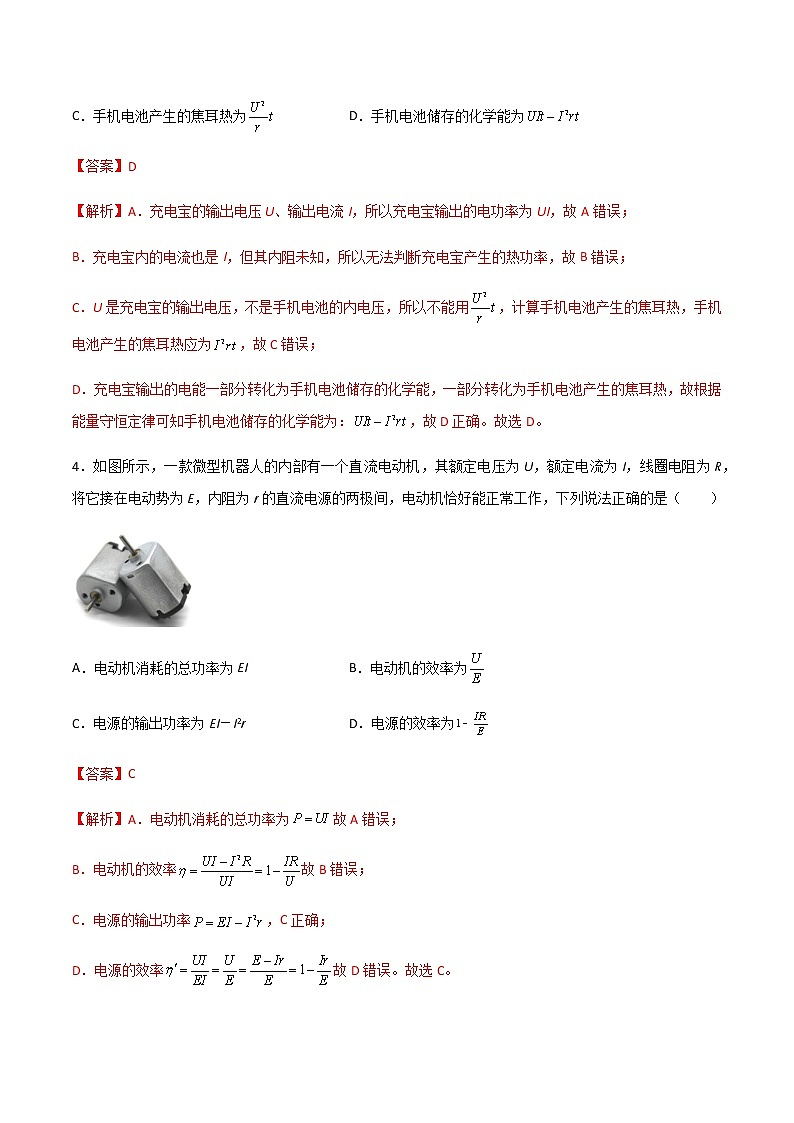

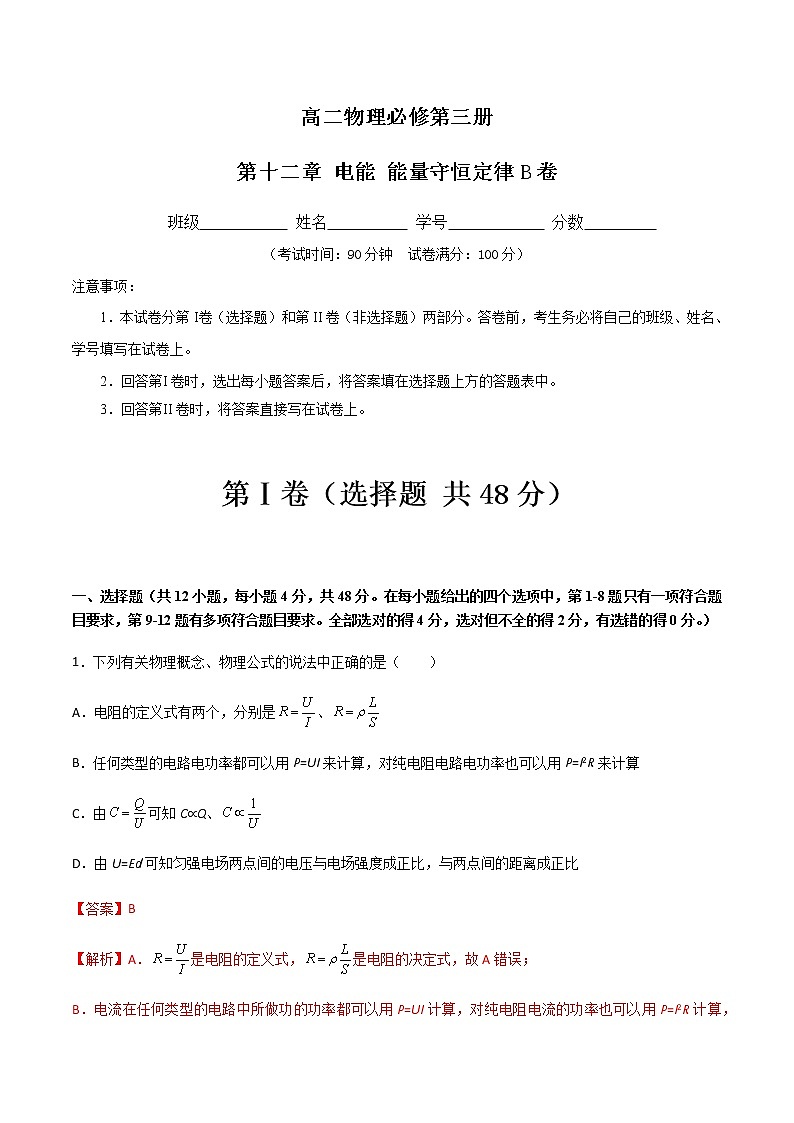

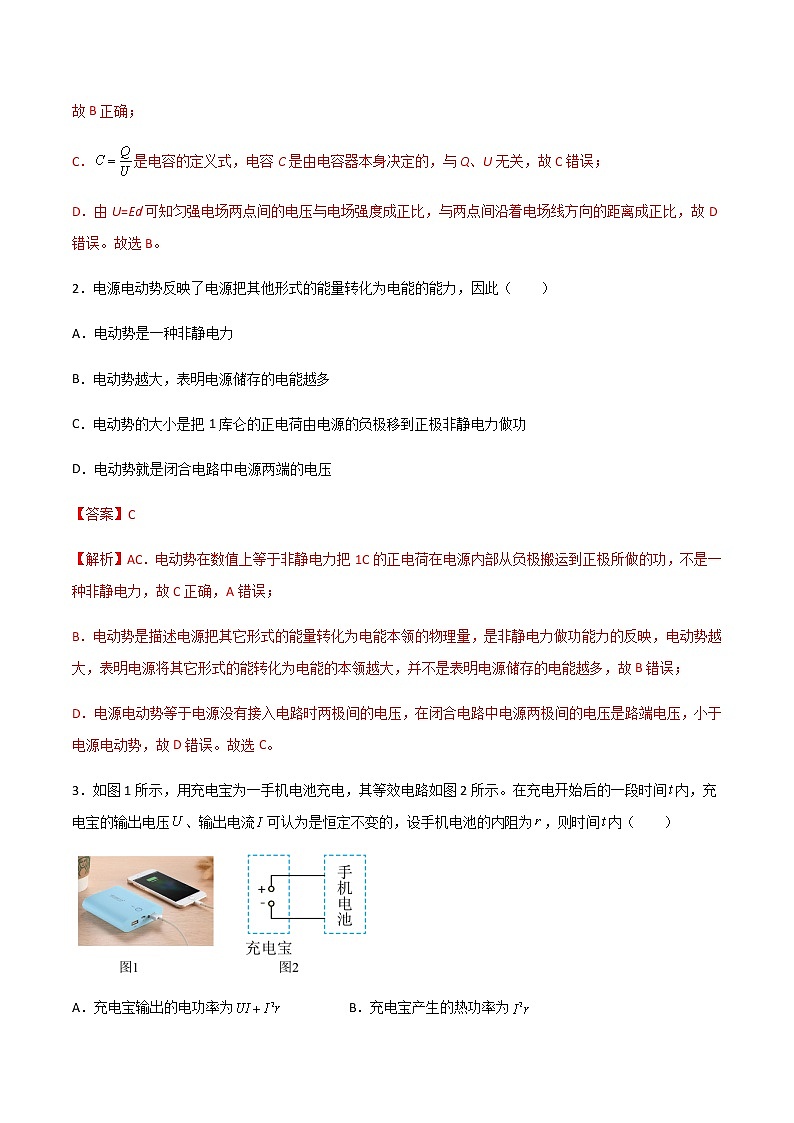

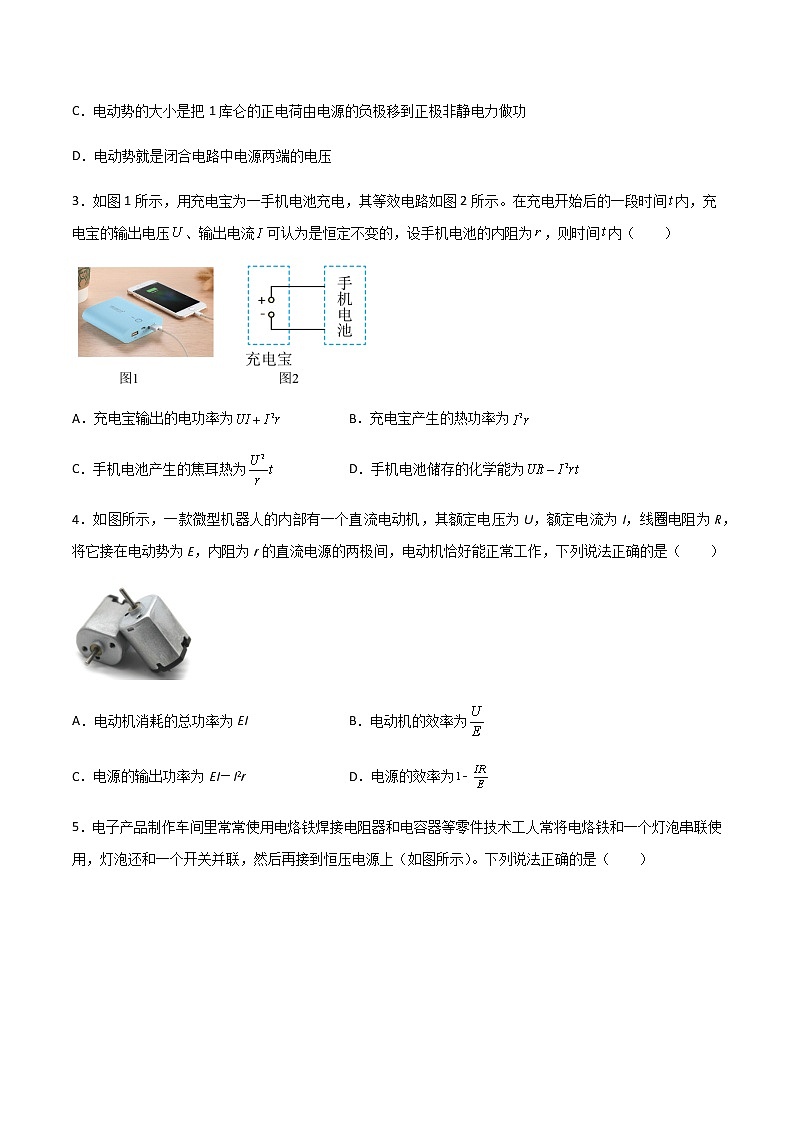

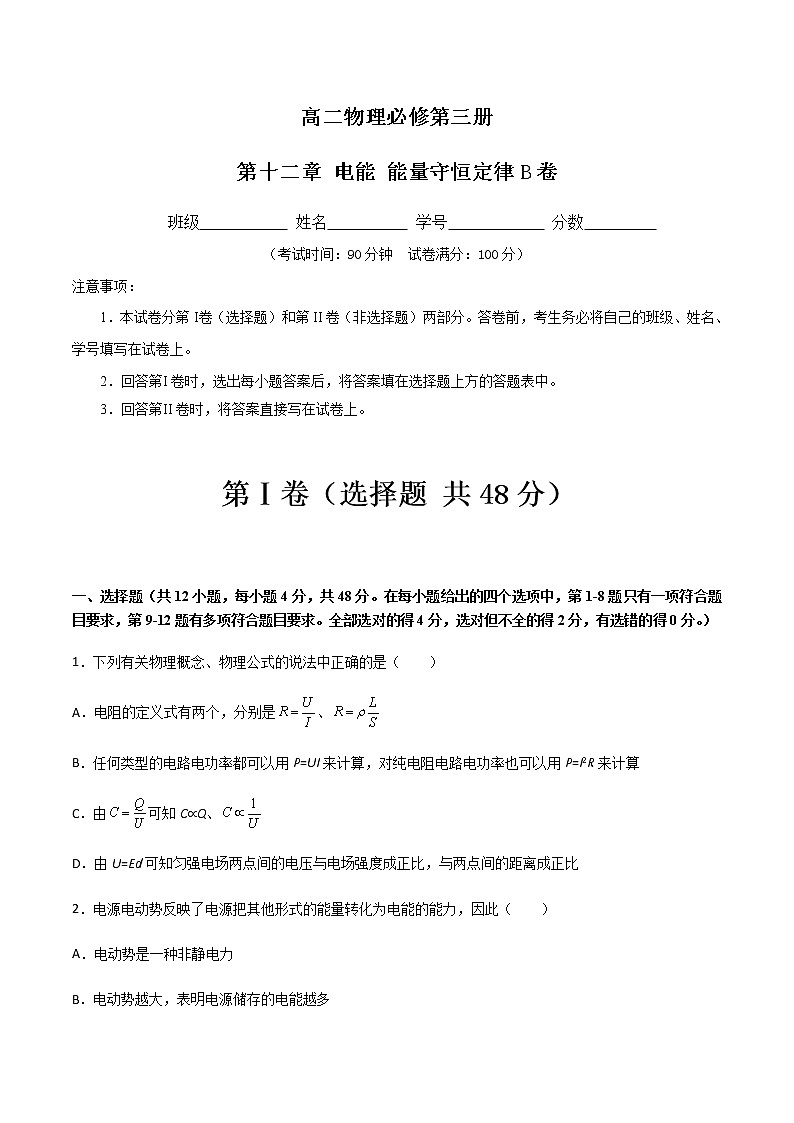

高二物理必修第三册第十二章 电能 能量守恒定律B卷班级            姓名           学号             分数         （考试时间：90分钟  试卷满分：100分）注意事项：1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。3．回答第II卷时，将答案直接写在试卷上。 第Ⅰ卷（选择题 共48分） 一、选择题（共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第9-12题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）1．下列有关物理概念、物理公式的说法中正确的是（　　）A．电阻的定义式有两个，分别是、B．任何类型的电路电功率都可以用P=UI来计算，对纯电阻电路电功率也可以用P=I2R来计算C．由可知C∝Q、D．由U=Ed可知匀强电场两点间的电压与电场强度成正比，与两点间的距离成正比【答案】B【解析】A．是电阻的定义式，是电阻的决定式，故A错误；B．电流在任何类型的电路中所做功的功率都可以用P=UI计算，对纯电阻电流的功率也可以用P=I2R计算，故B正确；C．是电容的定义式，电容C是由电容器本身决定的，与Q、U无关，故C错误；D．由U=Ed可知匀强电场两点间的电压与电场强度成正比，与两点间沿着电场线方向的距离成正比，故D错误。故选B。2．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此（　　）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是把1库仑的正电荷由电源的负极移到正极非静电力做功D．电动势就是闭合电路中电源两端的电压【答案】C【解析】AC．电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故C正确，A错误；B．电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，并不是表明电源储存的电能越多，故B错误；D．电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误。故选C。3．如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示。在充电开始后的一段时间内，充电宝的输出电压、输出电流可认为是恒定不变的，设手机电池的内阻为，则时间内（　　）A．充电宝输出的电功率为 B．充电宝产生的热功率为C．手机电池产生的焦耳热为 D．手机电池储存的化学能为【答案】D【解析】A．充电宝的输出电压U、输出电流I，所以充电宝输出的电功率为UI，故A错误；B．充电宝内的电流也是I，但其内阻未知，所以无法判断充电宝产生的热功率，故B错误；C．U是充电宝的输出电压，不是手机电池的内电压，所以不能用，计算手机电池产生的焦耳热，手机电池产生的焦耳热应为，故C错误；D．充电宝输出的电能一部分转化为手机电池储存的化学能，一部分转化为手机电池产生的焦耳热，故根据能量守恒定律可知手机电池储存的化学能为：，故D正确。故选D。4．如图所示，一款微型机器人的内部有一个直流电动机，其额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，下列说法正确的是（　　）A．电动机消耗的总功率为EI B．电动机的效率为C．电源的输出功率为EI－I2r D．电源的效率为【答案】C【解析】A．电动机消耗的总功率为故A错误；B．电动机的效率故B错误；C．电源的输出功率，C正确；D．电源的效率故D错误。故选C。5．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一个开关并联，然后再接到恒压电源上（如图所示）。下列说法正确的是（　　）A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大D．开关断开时，灯泡发光，可供焊接时照明使用，消耗总功率不变【答案】A【解析】AB．开关接通时，灯泡熄灭，只有电烙铁通电，电阻小于开关断开时的电阻，有公式可知，开关接通时比开关断开时消耗的总功率大，故A正确，B错误；CD．开关断开时，灯泡串联在电路中，灯泡发光，可供在焊接时照明使用；总电阻增大，电烙铁也通电，由AB选项分析可知，消耗的总功率减小，故CD错误。故选A。6．额定电压都是110V，额定功率PA=100W，PB=40W的灯泡两盏，若接在电压为220V的电路上，两盏灯泡均能正常发光，且消耗功率最小的电路是（　　）A．B．C．D．【答案】C【解析】由题知，两灯泡额定电压相等，A灯泡的额定功率较大，由可知，A灯泡的电阻较小，即A．图中灯泡A和B串联在220V的电源上，由串联电路的分压特点可知，两灯泡两端的电压均不等于110V，所以都不能正常工作，A错误；B．图中灯泡A和可变电阻R并联后又和灯泡B串联，由并联电路中电阻越并越小、小于任何一个分电阻可知，B灯泡的电阻一定大于并联部分的总电阻，由串联电路的分压特点可知，两灯泡两端的电压均不等于110V，所以都不能正常工作，B错误；CD．选项C中灯泡B和可变电阻R并联后又和灯泡A串联，由电阻的并联可知，可变电阻调节合适时可以使并联部分的电阻和灯泡A的电阻相等，即两灯泡可以同时正常发光；选项D中灯泡A和灯泡B并联后又与可变电阻R串联，当可变电阻的阻值和两灯泡并联的电阻相等时它们可以同时发光；由并联电路中干路电流等于各支路电流之和可知，选项C中电路的总电流为A灯泡的额定电流，选项D中电路的总电流等于A和B两灯泡的额定电流之和，由可知，选项C中电路消耗的功率最小。故选C。7．如图所示的图像中，直线a为某电源的路端电压与电流的关系，直线b为某电阻R的电压与电流的关系。现用该电源直接与电阻R连接成闭合电路，由图像可知（　　）A．R的阻值为 B．电源的内阻为C．电源的输出功率为 D．电源内部消耗的功率为【答案】D【解析】A． R的阻值为所以A错误；B．电源的内阻为所以B错误；C．电源的输出功率为所以C错误；D．电源内部消耗的功率为所以D正确；故选D。8．某款移动充电宝的部分相关参数如图所示：小张同学通过网络查阅得到，额定容量是由制造商标定的移动电源可输出容量。下面说法错误的是（　 　）A．20000mAh指的是充电宝能够储存72000C的电荷量B．74 Wh指的是充电宝能够储存266400J的电能C．该充电宝可以按最大电流输出约3.71hD．输入接口的输入功率为14W【答案】D【解析】A．根据可知故A正确；B．根据可知故B正确；C．以3.5A电流输出，输出时间故C正确；D．输入接口的最大输入功率为故D错误。故选D。9．学校为创建绿色校园改装了一批太阳能路灯，太阳能路灯技术参数如下：太阳能电池组件（太阳能电池光电转换效率为18%，得到的电池功率为100W）；免维护蓄电池（60~250 A·h/12 V，充电效率为80% ）；照明时间（4~12 h，可根据需要任意调节，阴雨天可连续工作5~7天）；光控时LED照明恒流输出功率（15~60 W）；其他辅助系统组成部分。结合上述数据，下列说法正确的是（    ） A．太阳照射2h，光电系统可吸收太阳能为B．LED照明5h，照明时恒流输出电能最多为C．利用太阳能电池给免维护蓄电池充电，充满需要的最长时间为30hD．利用免维护蓄电池给额定功率为60 W的LED供电，最长时间为45h【答案】AB【解析】A．光电转换得到的电池功率为100 W，2h光电系统可吸收的大阳能为故A正确；B．LED照明5h，恒流输出的电能最多为故B正确；C．利用太阳能电池给蓄电池充电，充满需要的最长时间为故C错误；D．利用免维护蓄电池给额定功率为60W的LED供电，最长时间为，故D错误。故选AB。10．电饭锅工作时有两种状态。一种是锅内水烧干前的加热状态，另一种是锅内水烧干后保温状态，如图所示是电饭锅电路原理示意图，K是感温材料制造的开关。下列说法中正确的是（　　）A．其中R2是供加热用的电阻丝B．当开关S接通时电饭锅为加热状态，S断开时为保温状态C．要使R2在保温状态时的功率为加热状态的一半，应为2：1D．要使R2在保温状态时的功率为加热状态时一半，应为【答案】ABD【解析】AB．如图所示，由得，当接通K时，电阻变小，功率变大，处于加热状态；当断开K时，电阻变大，功率变小，处于保温状态，则R2是供加热用的电阻丝，当开关K接通时电饭锅为加热状态，K断开时为保温状态，故AB正确；CD．使R2在保温状态时的功率为加热状态的一半，由P=I2R可得：电阻R2在保温与加热状态下的电流之比，所以则故C错误，D正确。故选ABD。11．在如图所示的电路中，电源电动势为E、内电阻为r，闭合开关S，将滑动变阻器的滑片P从图示位置向右滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、、、表示，电表示数变化量的绝对值分别用、、、表示。则下列判断中正确的是（　　）A．、都变大 B． C．不变 D．不变【答案】ACD【解析】AB．将滑动变阻器的滑片P从图示位置向右滑动时，R2变大，外电路总电阻变大，由欧姆定律，知I变小变小。I变小，而，U3变大，则，U1变小，则U2变大，且故A正确，B错误；C．R1是定值电阻，则不变。故C正确；D．由U3=E-Ir，知不变。故D正确。故选ACD。12．某同学按如图所示电路进行实验，实验时该同学将变阻器的触片移到不同位置时测得各电表的示数如下表所示。将电压表内阻看作无限大，电流表内阻看作零。序号示数（安）示数（安）示数（伏）示数（伏）10.600.302.401.2020.440.322.560.48电路中，分别为电源的电动势和内阻，，，为定值电阻。则下列选项中正确的是（　　）A．在这五个物理量中，根据上表中的数据求得的物理量是，，，B．在这五个物理量中，可根据上表中的数据求得的物理量是，，C．由于电路发生故障，发现两电压表示数相同了（但不为零），则可能的故障原因是短路D．由于电路发生故障，发现两电压表示数相同了（但不为零），则可能的故障原因是断开【答案】BCD【解析】AB．根据可求出R2，根据可求出R3，根据以及可解E，所以可根据上表中的数据求得的物理量是，，，故A错误B正确；CD．若两电压表示数相同，则Rp短路或R2断路，故CD正确。故选BCD。 第II卷（非选择题 共52分） 二、实验题（满分14分）13．某实验小组设计如图（1）所示电路图来测量电源的电动势及内阻，其中待测电源电动势约为：所用电压表量程为内阻非常大，可看作理想电压表：
 按实验电路图在图（2）中补充完成实物连线。（_______）②先将电阻箱电阻调至如图（3）所示，则其电阻读数为___________闭合开关S，将打到b端，读出电压表的读数为；然后将打到a端，此时电压表读数如图（4）所示，则其读数为___________V。根据以上测量数据可得电阻___________。③将打到b端，读出电阻箱读数R以及相应的电压表读数U、不断调节电阻箱电阻，得到多组R值与相应的U值，作出图如图（5）所示，则通过图象可以得到该电源的电动势___________V。内阻=___________。【答案】    11.0    7.5    4.0    10    11    【解析】①[1]由电路图连接的实物图如图所示
 ②[2][3][4] 先将电阻箱电阻调至如图（3）所示，电阻箱的读数为将打到b端，，电压表的读数为5.5V，由欧姆定律知，电流为然后将打到a端，此时电压表读数如图（4）所示，电压表量程为15V，分度值为1V，其读数为11V，根据以上数据可得电阻为③[5][6]在闭合电路中，电源电动势为整理得由图（5）所示图像可知解得图像斜率则电源内阻三、计算题（满分38分，其中15题8分，16题8分，17题10分，18题12分，每小题需写出必要的解题步骤，只有答案不得分）14．电饭锅的电路图如图所示。S1是一个温控开关，手动闭合后，当此开关温度达到103℃时，会自动断开。S2是一个自动温控开关，当温度低于70℃时，会自动闭合；温度高于80℃时，自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯，定电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计。（1）分析电饭锅的工作原理；（2）计算加热和保温两种状态下，电饭锅消耗的电功率之比。【解析】（1）电饭煲盛上食物后，接上电源，S2自动闭合，同时手动闭合S1，这时黄灯被短路，红灯亮，电饭煲处于加热状态，加热到80℃时，S2自动断开，S1仍闭合；当温度升高到103℃时，开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态，由于散热，待温度降至70℃时，S2自动闭合，电饭煲重新加热，温度达到80℃时，S2又自动断开，再次处于保温状态。（2）加热时电饭煲消耗的电功率保温时电饭煲消耗的电功率；联立方程，可得15．如图所示的电路中，R1=0.5Ω，R2=3Ω，电源内阻r=0.5Ω，电动机线圈电阻为r0=0.6Ω，若开关闭合后铭牌上标有“3V、6W”的电动机刚好正常工作，求：(1)电源电动势为多少？(2)电动机输出功率为多少？(3)若某时刻出现故障，电动机卡死不转，此时电压表的示数是多少？【解析】(1)由部分电路欧姆定律得通过电动机的电流为 干路电流为I=I2+IM=3AR1两端电压为U1=IR1=3×0.5=1.5V电源电动势为E=U+U1+Ir=3+1.5+3×0.5=6V(2)发热功率为PQ=IM2r0=22×0.6=2.4W则输出功率为P出=P-PQ=6-2.4=3.6W(3)若某时刻出现故障，电动机卡死不转，此时电动机为纯电阻，外电路电阻为总电流电压表的示数16．在如图所示的电路中，电源的电动势E=10V、内阻r=1Ω，电阻的阻值分别为R1=R3=5Ω、R2=4Ω，电容器的电容为C=100μF，当开关K断开时，一带负电的液滴刚好静止在平行板之间，重力加速度为g，求：（1）开关K闭合后电路达到稳定时液滴的加速度；（2）从开关K闭合到电路达到稳定时，通过定值电阻R3的电荷量。【解析】解：（1）开关K断开，带电液滴恰好处于静止状态，设电容器两极板间距离为d，有由平衡条件得K闭合后电路达到稳定时设带电液滴加速度为a，则解得a=g方向竖直向上。（2）开关K闭合到电路达到稳定时，流过R3的电荷量等于电容器上电荷量的增加量ΔQ=C（UC′－UC）=4×10－4C17．如图甲所示的电路中，R1、R2均为定值电阻，且R1=100 Ω，R2阻值未知，R3为一滑动变阻器。当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的。求：（1）电源的电动势和内阻；（2）定值电阻R2的阻值；（3）滑动变阻器的阻值为多少时电源的输出功率最大？输出功率的最大值为多少？此时电源的效率为多少？【解析】（1）根据闭合电路欧姆定律有由乙图的数据可得 ，联立解得E=20V，r=20Ω（2）滑片P在变阻器的右端时，被短路，电路的总电阻减小，总电流增大，则外电阻只有定值电阻R2，所以有（3）当外电阻等于电源的内阻时电源的输出功率最大，则有；；代入数据联立解得Ω输出功率的最大值为此时电源的效率为解得
