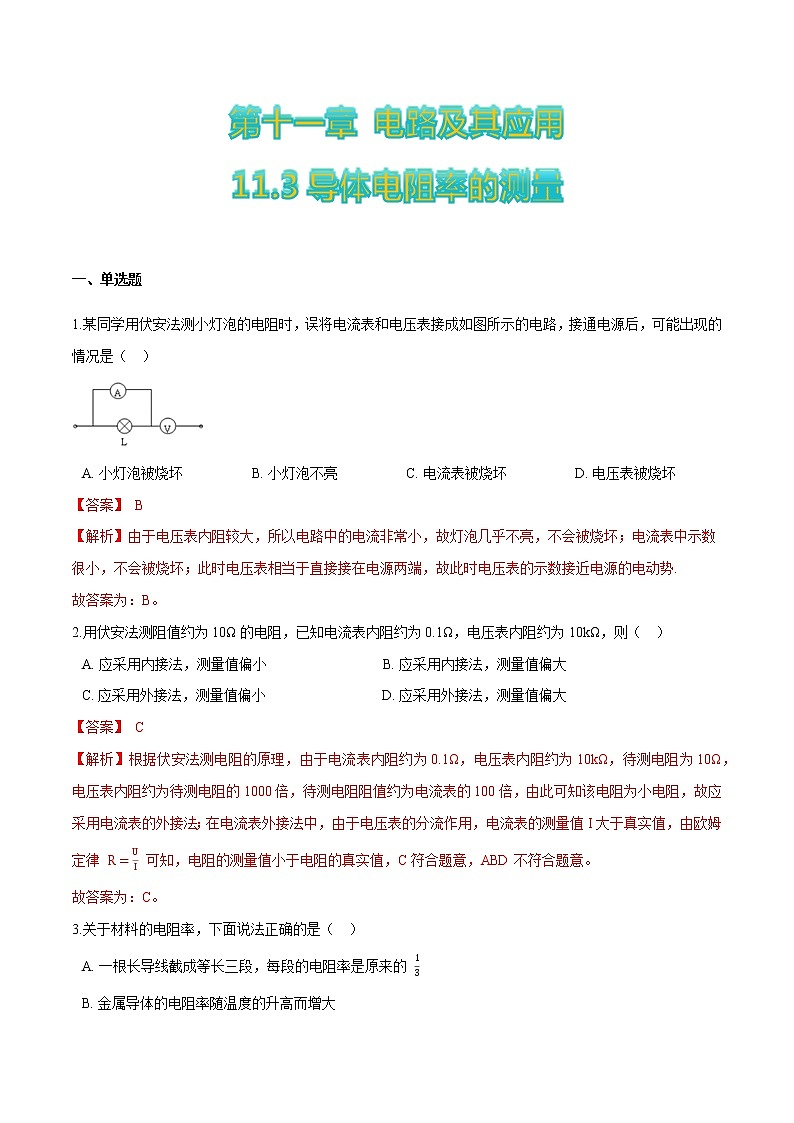

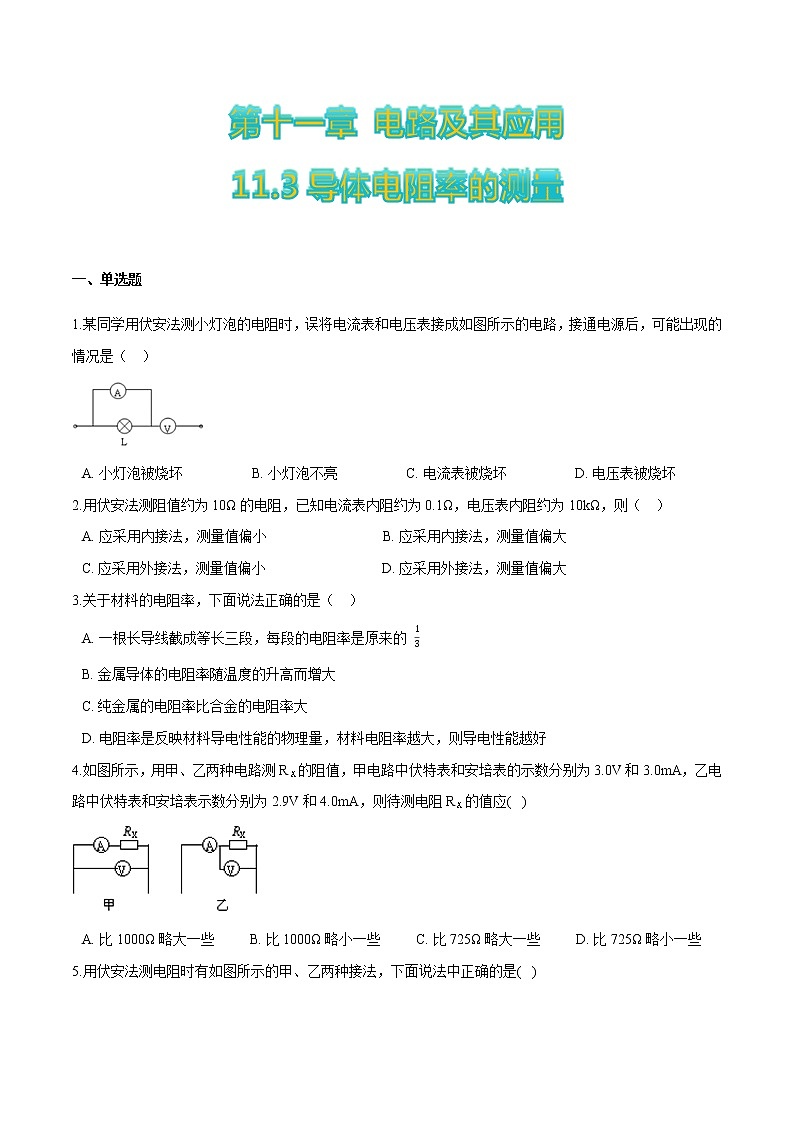

一、单选题1.某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是（   ） A. 小灯泡被烧坏                   B. 小灯泡不亮                   C. 电流表被烧坏                   D. 电压表被烧坏2.用伏安法测阻值约为10Ω的电阻，已知电流表内阻约为0.1Ω，电压表内阻约为10kΩ，则（   ）            A. 应采用内接法，测量值偏小                                B. 应采用内接法，测量值偏大

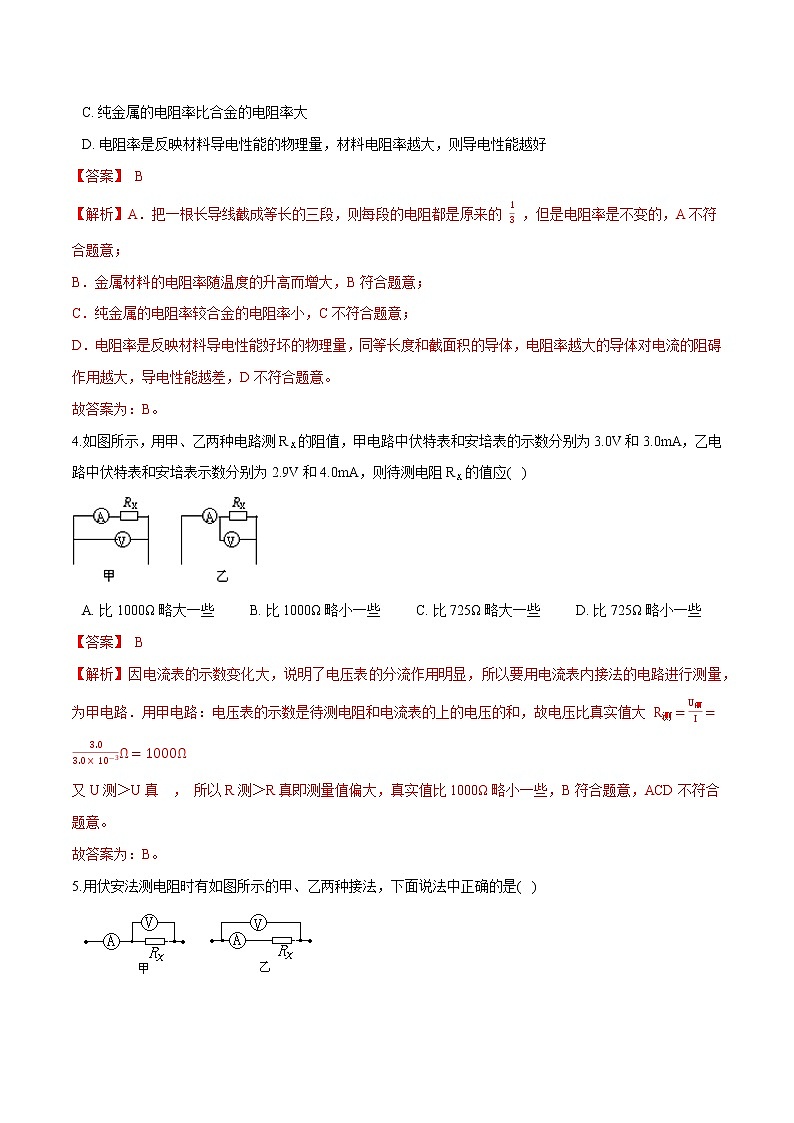

C. 应采用外接法，测量值偏小                                D. 应采用外接法，测量值偏大3.关于材料的电阻率，下面说法正确的是（   ）            A. 一根长导线截成等长三段，每段的电阻率是原来的
B. 金属导体的电阻率随温度的升高而增大
C. 纯金属的电阻率比合金的电阻率大

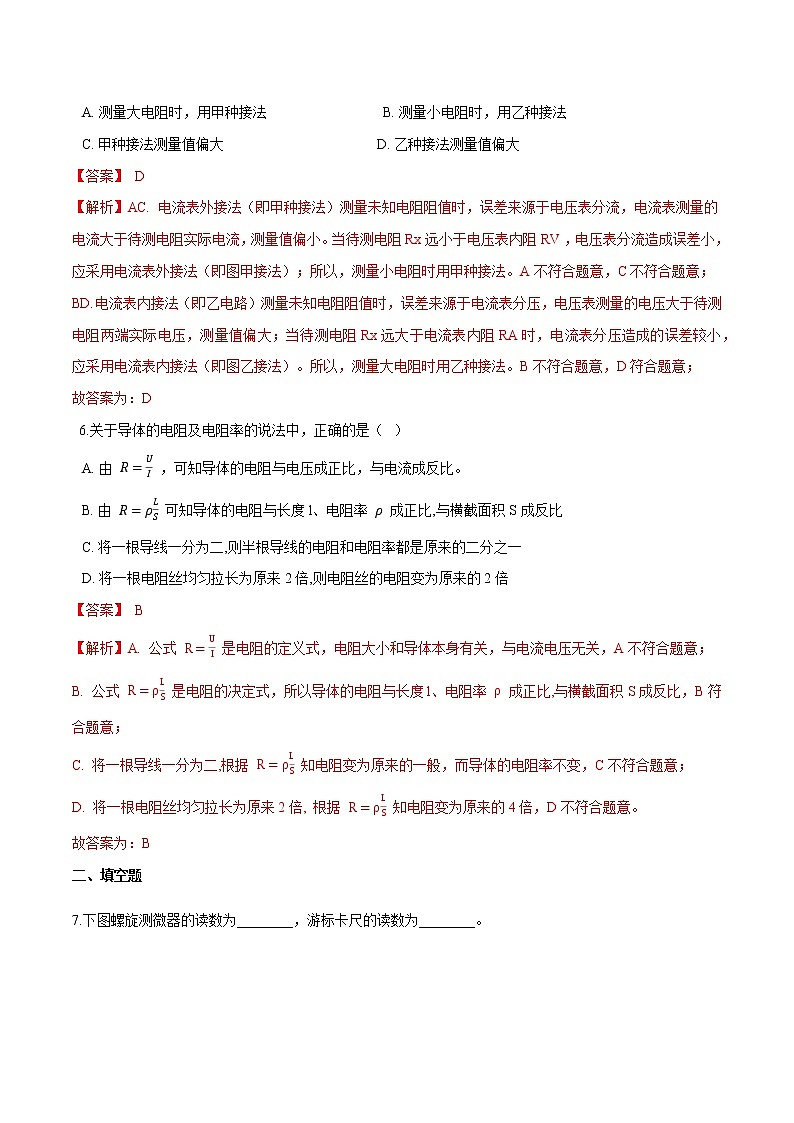

D. 电阻率是反映材料导电性能的物理量，材料电阻率越大，则导电性能越好4.如图所示，用甲、乙两种电路测RＸ的阻值，甲电路中伏特表和安培表的示数分别为3.0V和3.0mA，乙电路中伏特表和安培表示数分别为2.9V和4.0mA，则待测电阻RＸ的值应(   )  A. 比1000Ω略大一些          B. 比1000Ω略小一些          C. 比725Ω略大一些          D. 比725Ω略小一些5.用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是(   )  A. 测量大电阻时，用甲种接法                                B. 测量小电阻时，用乙种接法
C. 甲种接法测量值偏大                                           D. 乙种接法测量值偏大 6.关于导体的电阻及电阻率的说法中，正确的是（  ）            A. 由 ，可知导体的电阻与电压成正比，与电流成反比。
B. 由 可知导体的电阻与长度l、电阻率 成正比,与横截面积S成反比
C. 将一根导线一分为二,则半根导线的电阻和电阻率都是原来的二分之一
D. 将一根电阻丝均匀拉长为原来2倍,则电阻丝的电阻变为原来的2倍二、填空题7.下图螺旋测微器的读数为________，游标卡尺的读数为________。
8.在伏安测电阻的实验中。某小组有一灵敏电流计，允许通过的最大电流为Ig=50μA，表头电阻Rg=900Ω，若将它改装成量程为Im=500μA的电流表，应________联的电阻阻值为________Ω。用改装后的电流表进行实验，待测电阻Rx约为200Ω，电压表内阻约为2kΩ，测量电路的连接方式如图（a）或图（b）所示，结果由公式 计算得出，式中U与I分别为电压表和电流表的示数。若将图（a）和图（b）中电路测得的电阻值分别记为Rx1和Rx2  ， 则________（填“Rx1”或“Rx2”）更接近待测电阻的真实值，且测量值________（填“大于”、“等于”或“小于”）真实值。  9.在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝的直径为________mm.  三、解答题10.如图，两个电阻串联后接在电路中a、b两点．已知a、b两点的电压能保持10V不变．某同学把一个电压表并联在R1两端时，电压表读数为5V，将该电压表并联在R2两端时，读数为4V．两次电压表读数之和明显不等于串联电路的总电压，而实验用的电压表是正常的、准确的．这种现象可能发生吗？如果可能，分析产生这种现象的原因．  11.图中画出了用电压表、电流表测量导体电阻的两种电路图．图中电压表的内阻为1kΩ，电流表内阻为0.1Ω，被测导体R的真实电阻为87.4Ω．测量时，把电压表读数和电流表读数的比值作为电阻的测量值．如果不考虑实验操作中的偶然误差，按甲、乙两种电路进行实验，得到的电阻测量值各是多少？你能从中得出什么结论？  12.某实验小组成员要测定一段金属丝的电阻率（金属丝的电阻约为几欧）。实验时先测得金属丝的直径为d。  （1）要测量金属丝的电阻，他从实验室中选取了合适的器材：电池组（电动势3V，内阻约 ）、电流表（量程0.6A，内阻约 ）、电压表（量程3V，内阻约 ）、滑动变阻器R（ ，额定电流2A）、开关、导线若干。为了尽量减小测量误差，要求电压调节范围尽量大些，且电表示数从零开始，请将实物连接完整；    （2）闭合电键前，将滑动变阻器的滑片移到最________（填“左”或“右”）端，闭合电键，移动滑动变阻器，某次电流表和电压表的示数如图2所示，则电流表的示数为 ________A；电压表的示数 ________V，根据这组数据求得金属丝的电阻 ________ （结果保留3位有效数字）；若实验误差主要来自电阻的测量，则因电表的内阻影响使测得的电阻率比实际值偏________（填“大”或“小”）。
