初中物理人教版九年级全册第十八章 电功率综合与测试达标测试

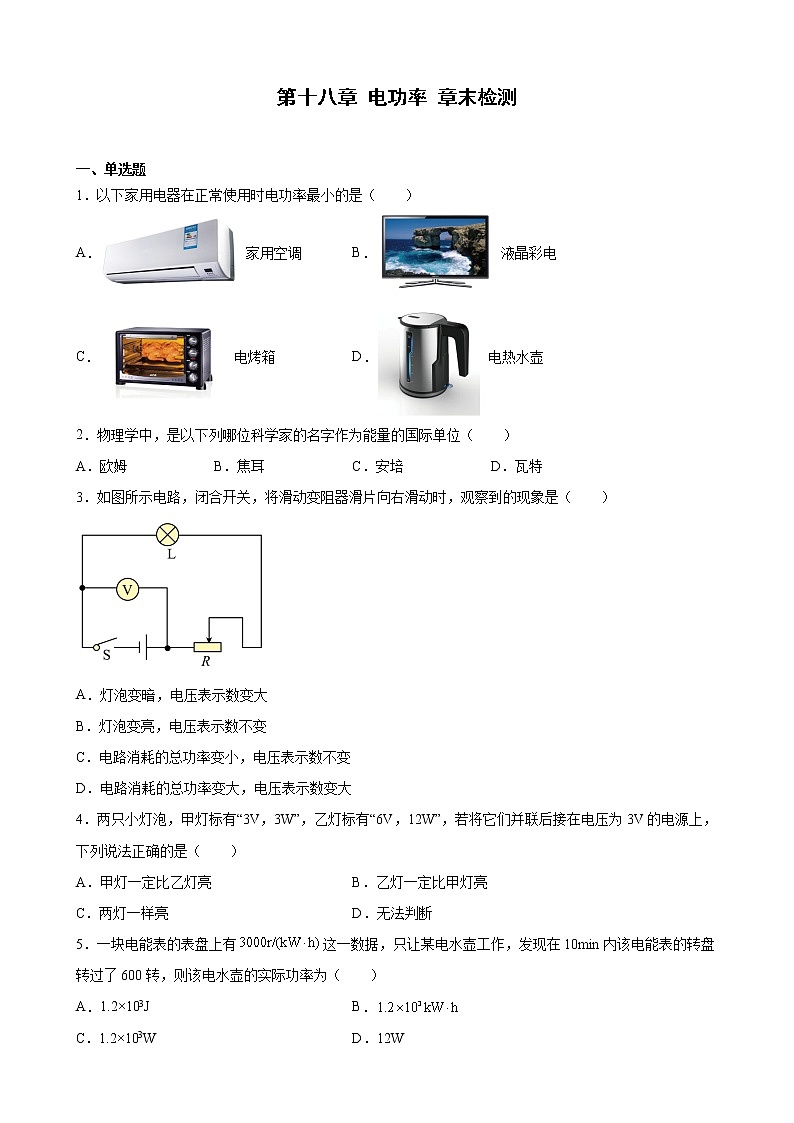

第十八章 电功率 章末检测

一、单选题

1．以下家用电器在正常使用时电功率最小的是（　　）

A． 家用空调 B． 液晶彩电

C． 电烤箱 D． 电热水壶

2．物理学中，是以下列哪位科学家的名字作为能量的国际单位（　　）

A．欧姆 B．焦耳 C．安培 D．瓦特

3．如图所示电路，闭合开关，将滑动变阻器滑片向右滑动时，观察到的现象是（　　）

A．灯泡变暗，电压表示数变大

B．灯泡变亮，电压表示数不变

C．电路消耗的总功率变小，电压表示数不变

D．电路消耗的总功率变大，电压表示数变大

4．两只小灯泡，甲灯标有“3V，3W”，乙灯标有“6V，12W”，若将它们并联后接在电压为3V的电源上，下列说法正确的是（　　）

A．甲灯一定比乙灯亮 B．乙灯一定比甲灯亮

C．两灯一样亮 D．无法判断

5．一块电能表的表盘上有这一数据，只让某电水壶工作，发现在10min内该电能表的转盘转过了600转，则该电水壶的实际功率为（　　）

A．1.2×103J B．

C．1.2×103W D．12W

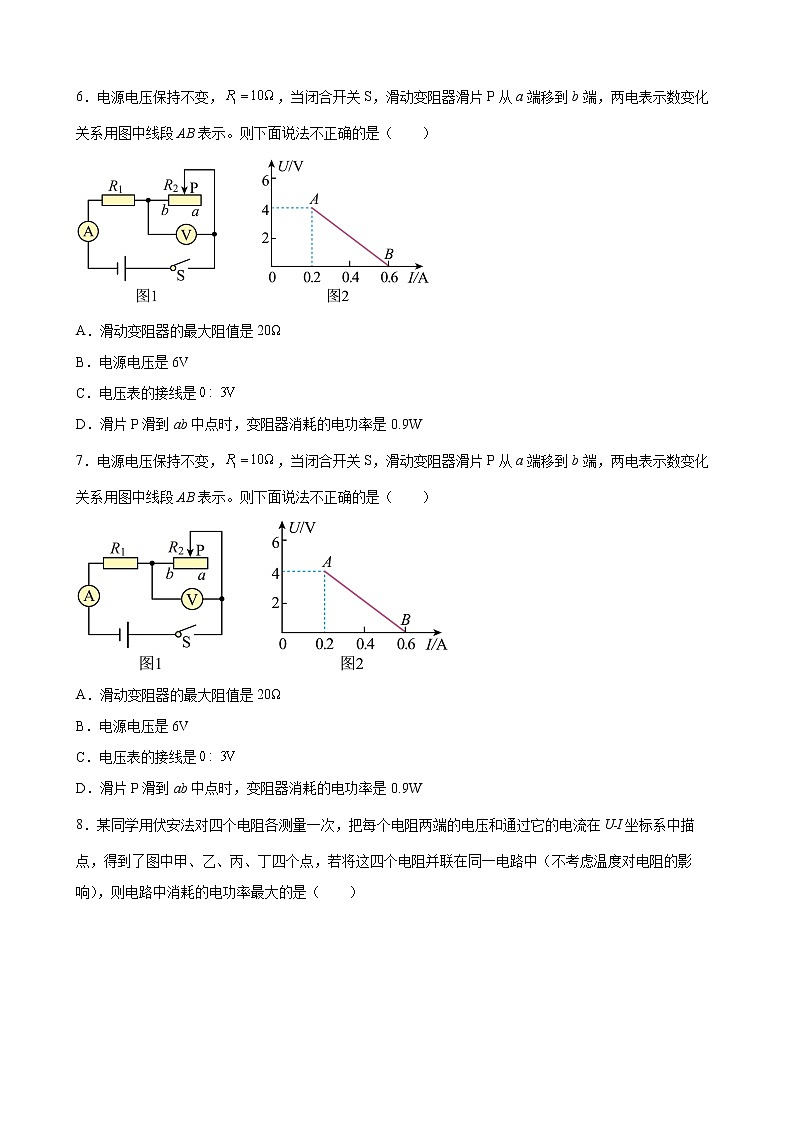

6．电源电压保持不变，，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示。则下面说法不正确的是（　　）

A．滑动变阻器的最大阻值是20Ω

B．电源电压是6V

C．电压表的接线是

D．滑片P滑到ab中点时，变阻器消耗的电功率是0.9W

7．电源电压保持不变，，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示。则下面说法不正确的是（　　）

A．滑动变阻器的最大阻值是20Ω

B．电源电压是6V

C．电压表的接线是

D．滑片P滑到ab中点时，变阻器消耗的电功率是0.9W

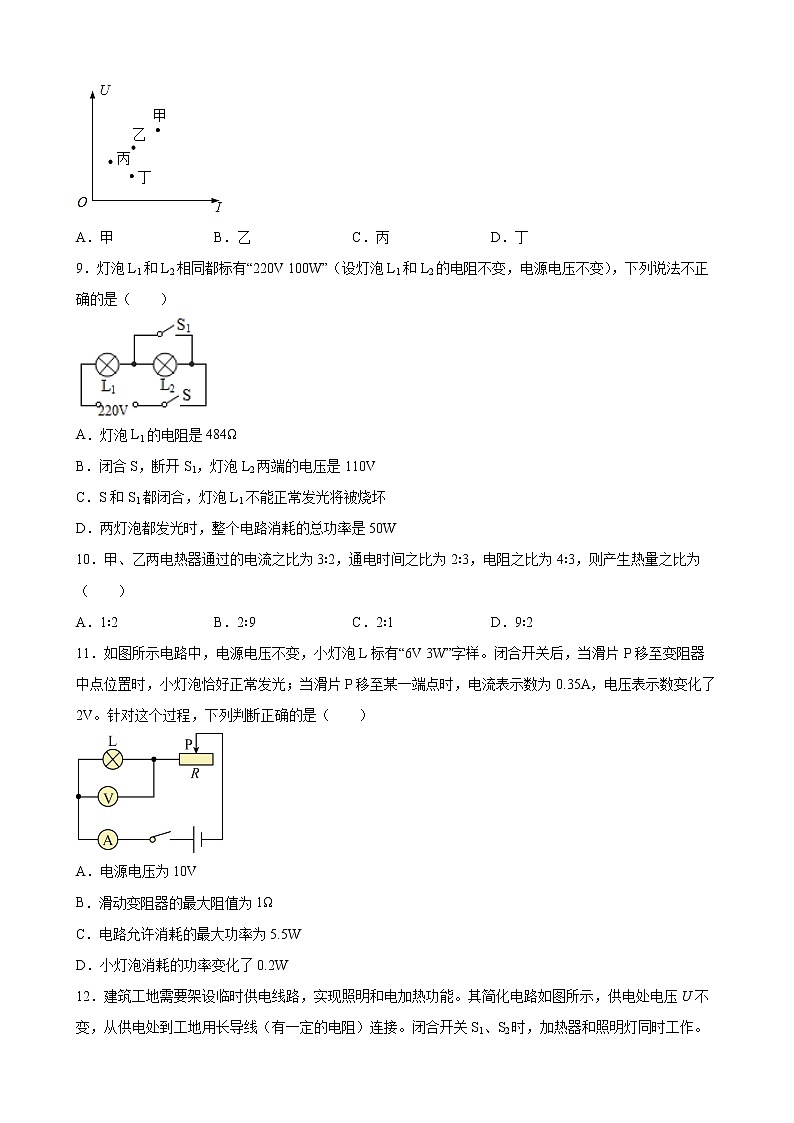

8．某同学用伏安法对四个电阻各测量一次，把每个电阻两端的电压和通过它的电流在U﹣I坐标系中描点，得到了图中甲、乙、丙、丁四个点，若将这四个电阻并联在同一电路中（不考虑温度对电阻的影响），则电路中消耗的电功率最大的是（　　）

A．甲 B．乙 C．丙 D．丁

9．灯泡L1和L2相同都标有“220V 100W”（设灯泡L1和L2的电阻不变，电源电压不变），下列说法不正确的是（　　）

A．灯泡L1的电阻是484Ω

B．闭合S，断开S1，灯泡L2两端的电压是110V

C．S和S1都闭合，灯泡L1不能正常发光将被烧坏

D．两灯泡都发光时，整个电路消耗的总功率是50W

10．甲、乙两电热器通过的电流之比为3∶2，通电时间之比为2∶3，电阻之比为4∶3，则产生热量之比为（　　）

A．1∶2 B．2∶9 C．2∶1 D．9∶2

11．如图所示电路中，电源电压不变，小灯泡L标有“6V 3W”字样。闭合开关后，当滑片P移至变阻器中点位置时，小灯泡恰好正常发光；当滑片P移至某一端点时，电流表示数为0.35A，电压表示数变化了2V。针对这个过程，下列判断正确的是（　　）

A．电源电压为10V

B．滑动变阻器的最大阻值为1Ω

C．电路允许消耗的最大功率为5.5W

D．小灯泡消耗的功率变化了0.2W

12．建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有一定的电阻）连接。闭合开关S1、S2时，加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　）

A．照明灯亮度不变

B．照明灯亮度变大

C．单位时间内长导线上消耗的电能增加

D．单位时间内整个供电线路消耗的电能增加

13．甲、乙两段实心铁导体的电阻值相等，将它们如图所示串联在电路中，通电一段时间后，比较甲、乙导体产热的多少，正确的是（　　）

A．甲导体的产热比乙导体多

B．乙导体的产热比甲导体多

C．甲、乙导体产热相等

D．条件不足，无法判断

14．电视机、电烙铁、电风扇上都标有“220V 150W”字样，都在额定电压下工作时，相同时间内消耗的电能最多的是（　　）

A．电烙铁 B．电视机 C．电风扇 D．一样多

二、填空题

15．小明家电能表如图甲所示，示数为 _____。某取暖器广告宣称“持续工作一天用不了一度电”，请根据图乙说明书判断，该取暖器的广告宣传是 _____（选填“真实”或“虚假”）的；关闭其它用电器，将该取暖器接入电路，发现36s内电能表转25r，这段时间取暖器消耗的电能为 _____J，此时的实际电压 _____（选填“大于”、“等于”或“小于”）220V。

16．电烤箱是现代家庭中被广泛使用的家电之一，它利用电热元件通电时发出的辐射烤制食物。如图是某型号电烤箱，电烤箱有两挡。铭牌标识它的低温挡功率为440W，R1和R2为电热丝，电阻丝R2的阻值为80Ω。求：

（1）当开关S、S1都闭合时，电烤箱处于 ______（“高”或“低”）温挡状态；

（2）低温挡时电路中的电流；______

（3）电阻丝R1的阻值；______

（4）高温挡电烤箱的功率为多少瓦？高温挡工作5min产生的热量。______

17．如图是小明家的电能表，为了用电安全，他家同时使用的用电器总功率不能超过 _____W。他让一个电热水壶工作5min，电能表的转盘转过300转，则该电热水壶消耗的电能为 _____J，电热水壶的实际功率为 _____W。

18．2019年央视春晚相声节目《妙言趣语》中，岳云鹏说有个“瓩”字，“瓦片的瓦，里面一个千万的千，这个字念‘千瓦’，其百度搜索如图。若某老式用电器铭牌上电功率标示为1瓩，即 _____瓦。1瓩的意义是 _____。

19．为了减少电能在长距离输送线路上的损耗，应采用___________（选填“低压”或“高压”）输电；连接家庭电路时，要注意检查在线路连接处接触情况，若接触不良，电流通过时产生的热量会___________（选填“更多”或“更少”），容易引起火灾，因为与接触良好时相比，接触不良时的电阻___________（选填“更大”或“更小”）。

三、实验题

20．小明同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6V的小灯泡（电阻约为25Ω）1个，电压为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω，1A”和“50Ω，0.5A”的滑动变阻器各1个，导线若干。

（1）检查器材时，小明发现电压表指针指在如图1所示位置，接下来小明该如何操作？___________；

（2）实验中应选择规格为“___________”的滑动变阻器；

（3）图2中已经连接了部分电路，请用笔画线代替导线，将电路连接完整；___________

（4）正确连接好电路，闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图3所示，小灯泡的额定功率是 ___________。

21．小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V”的字样。

（1）图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正；(        )

（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数，则可能的故障是 ___________；

（3）排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在表格中，当电压表示数为1.7V时，电流表示数如图乙所示，请根据电流表的示数把表格补充完整；

（4）根据实验目的分析实验数据及现象，可得出的结论是 ___________；

（5）实验中小灯泡的电阻变化的原因是 ___________。

四、计算题

22．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100L，假设热水器电热丝正常工作且产生的热量全部被水吸收【】，求：

（1）电热丝R1的阻值；

（2）水吸收的热量；

（3）该热水器高温挡功率。

23．一台电热水器的铭牌上标有“220V 2000W”字样，电热水器中装有50kg的水，将这些水从20℃加热到30℃电热器正常工作了20min，。求：

（1）这些水从20℃加热到30℃需要吸收的热量；

（2）该电热器的的效率（保留百分号前一位小数）。

24．如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：

（1）灯丝电阻。

（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。

（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。

参考答案：

1．B

2．B

3．C

4．C

5．C

6．C

7．C

8．D

9．C

10．C

11．C

12．B

13．C

14．D

15．     1314.8     虚假     3.6×104     小于

16．     高     2A     30Ω     605，1.815×105J

17．     4400     3.6×105     1200

18．     1000     电流通过该用电器每秒做功为1000J

19．     高压     更多     更大

20．     将电压表指针调零     50Ω 0.5A          1.44W

21．          灯泡或电压表短路     0.24     0.41     灯的实际功率越大，灯越亮     灯的电阻随温度的变化而变化

22．（1）8.8Ω；（2）8.4×106J；（3）7000W

23．（1）2.1×106J；（2）87.5%

24．（1）5Ω；（2）2V；（3）3.6W
