七年级上册1 由立体图形到视图教学ppt课件

这是一份七年级上册1 由立体图形到视图教学ppt课件，共22页。PPT课件主要包含了中心投影，平行投影，主视图，俯视图，左或右视图等内容，欢迎下载使用。

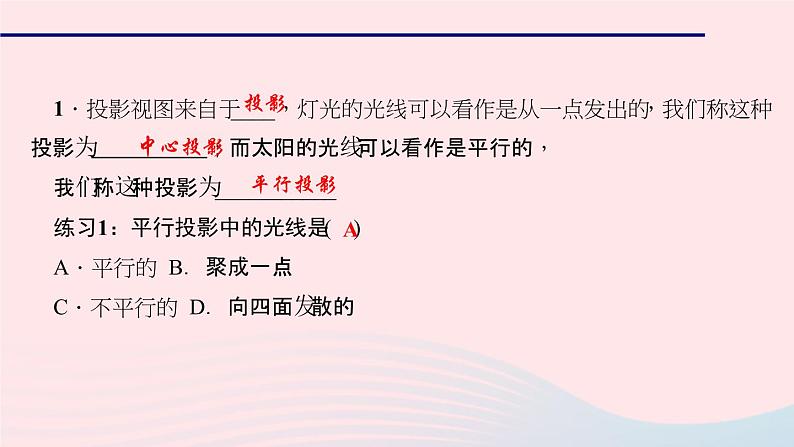

1．投影视图来自于____，灯光的光线可以看作是从一点发出的，我们称这种投影为 ；而太阳的光线可以看作是平行的，我们称这种投影为___________练习1：平行投影中的光线是( )A．平行的 B．聚成一点C．不平行的 D．向四面发散的
2．三视图：从____得到的投影，称为主视图，从____得到的投影，称为俯视图；从____得到的投影，称为侧视图．依投影方向不同，有左视图和右视图．通常将 、 与 称为一个物体的三视图．练习2：如图，桌面上有一个一次性纸杯，它的左视图应该是( )
1．下列投影是平行投影的是( )A．太阳光下窗户的影子B．台灯下书本的影子C．在手电筒照射下纸片的影子D．路灯下行人的影子2．下列投影中属于中心投影的是( )A．阳光下跑动的运动员的影子B．阳光下木杆的影子C．一组平行光线下课桌的影子D．放电影时屏幕上的影子
3．若某一物体在太阳光下的投影是一个圆，则该物体不可能是( )A．球 B．圆柱 C．圆锥 D．长方体
4．(2017·宜宾)下面的几何体中，主视图为圆的是( )
5．(2017·成都)如图所示的几何体是由4个大小相同的小立方体组成，其俯视图是( )6．(2017·广安)如图所示的几何体，上下部分均为圆柱体，其左视图是( )
7．(2017·衡阳)下列几何体中，哪一个几何体的三视图完全相同( )
8．如图为某些几何体的示意图，请画出这些几何体的三视图．
9．(2017·德州)如图，两个等直径圆柱构成如图所示的T型管道，则其俯视图正确的是( )10．(2016·自贡)如图是几何体的俯视图，所示数字为该位置小正方体的个数，则该几何体的主视图是( )
11．如图，在下列四个几何体中，它的三视图(主视图、左视图、俯视图)不完全相同的是( )A．①② B．②③ C．①④ D．②④
12．(2017·连云港)由6个大小相同的正方体搭成的几何体如图所示，比较它的主视图，左视图和俯视图的面积，则( )A．三个视图的面积一样大 B．主视图的面积最小C．左视图的面积最小 D．俯视图的面积最小
14．如图是一个由一些小正方体搭成的立体图形，下图(1)～(4)是它的视图，试标出各种视图的名称．
15．如图，水平放置的长方体的底面是长为4，宽为2的长方形，它的左视图的面积为6，则长方体的体积等于____．
16．用直线把物体与物体的左视图连起来．
17．画出图中立体图形的三视图．
18．(阿凡题　1071750)在平整的地面上，有若干个完全相同的小正方体堆成的一个几何体，如图所示．(1)请画出这个几何体的三视图；(2)如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有____个正方体只有一个面是黄色，有____个正方体只有两个面是黄色，有____个正方体只有三个面是黄色；(3)若现在你手头还有一些相同的小正方体，如果保持图中的几何体的俯视图和左视图不变，最多可以再添加几个小正方体？
