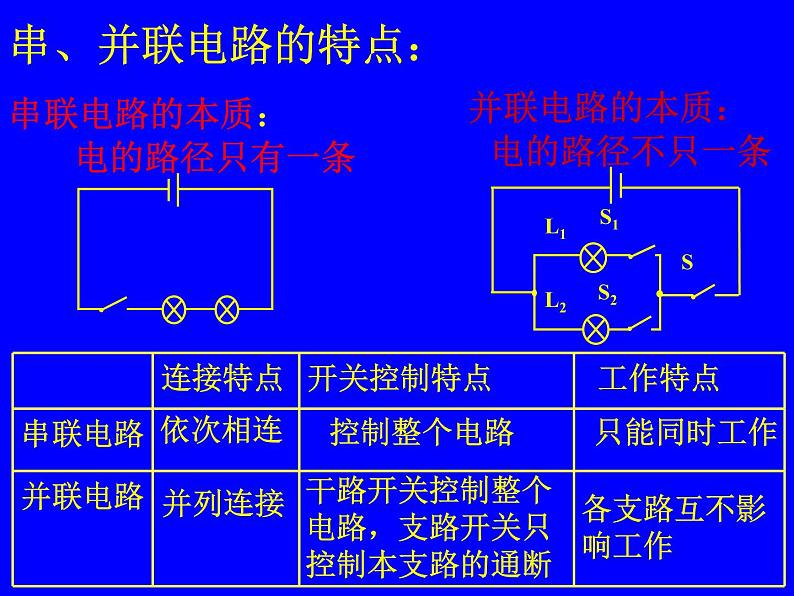

干路开关控制整个电路，支路开关只控制本支路的通断

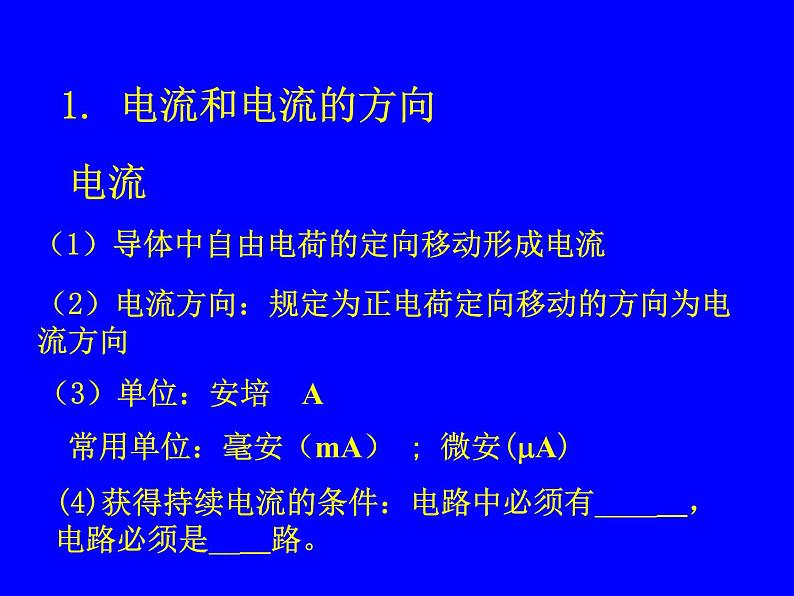

1. 电流和电流的方向
（1）导体中自由电荷的定向移动形成电流
（2）电流方向：规定为正电荷定向移动的方向为电流方向
（3）单位：安培 A
常用单位：毫安（mA） ; 微安(A)
(4)获得持续电流的条件：电路中必须有____ ，电路必须是__ 路。

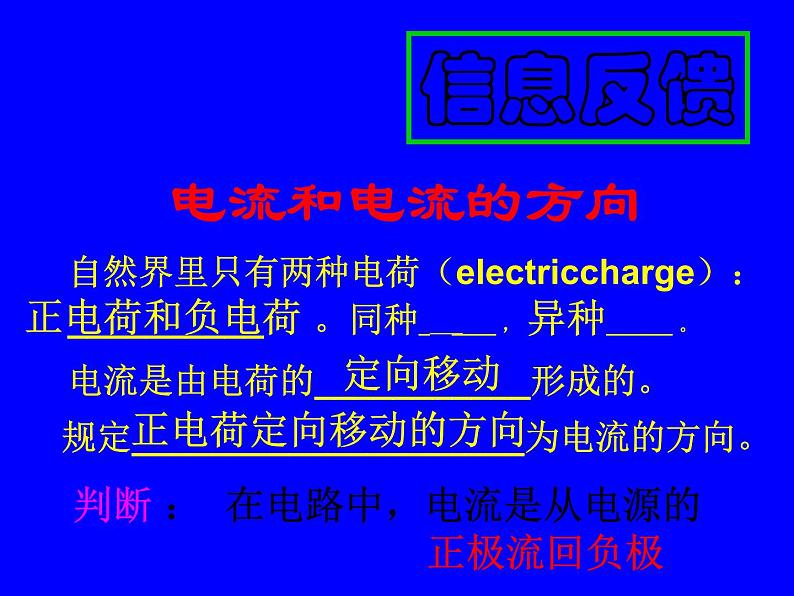

自然界里只有两种电荷（electriccharge）：__________ 。同种_ ____ ， 异种______ 。
电流是由电荷的___________形成的。
规定____________________为电流的方向。
判断 ： 在电路中，电流是从电源的 正极流回负极

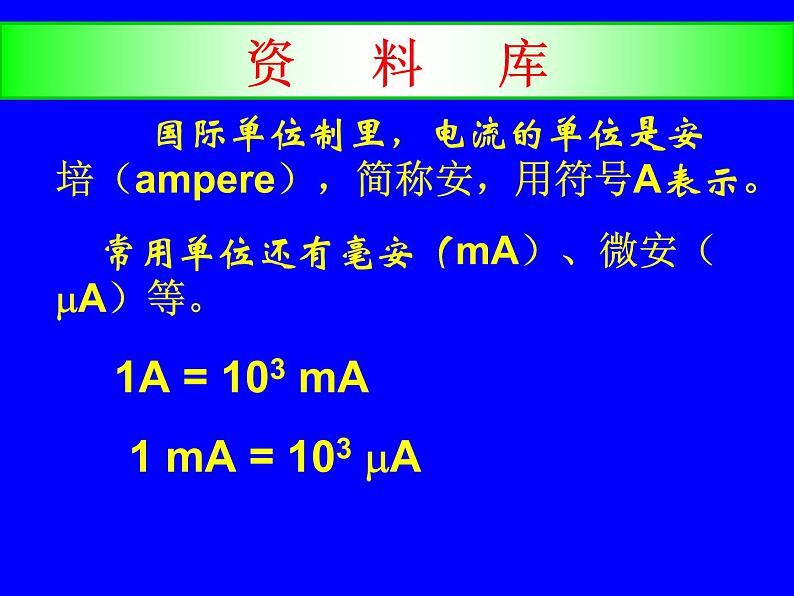

国际单位制里，电流的单位是安培（ampere），简称安，用符号A表示。 常用单位还有毫安（mA）、微安（A）等。 1A = 103 mA 1 mA = 103 A
资 料 库
你想到了吗？前后两次的电流可能不同。
1、电流是由___________移动形成的。人们规定：______定向移动的方向为电流的方向。国际单位制里，电流的单位是______。2、完成下面的单位换算： （1）0.05A = _____________mA （2）0.006A = _______________A （3）6.5 ×104mA = ___________A （4）5 ×105 A = ____________mA
图中的仪表叫做电流表，它是测量电路中电流大小的。
3、电路中的电流大小（强弱）可以用___________来测量，电流表的常用符号是________。
4、两种电荷之间的相互作用是：同种电荷 ， 异种电荷 。
1、电荷的多少叫电荷量。用字母Q表示。2、电荷量的单位是库仑，库仑的符号是C。3、单位时间内通过导体横截面的电荷量，叫做电流。
几 种 常 见 的电 流 表
一.右图所示电流值为
二.右图所示电流值为
三.右图所示电流值为
四.右图所示电流值为
五.右图所示电流值为
六.右图所示电流值为
电 流 表 的 使 用 示 范:
首先判断电流表 量程 (由接线柱确定)
学校实验室常用的电流表如右图
它们的量程都是 0.6 A
右上图电流表 两个量程共用一个 + 接线柱
标着 “0.6” “3” 的为 负 接线柱
右下图电流表 两个量程共用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱
根据量程确定 每个大格 和 每个小格 所表示的电流值
0.2A×2=0.4 A
0.4A+0.08A=0.48A
0.02A×4=0.08A
电流表的内部构造比较精密，使用不当，很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则．
4 绝对不允许将电流表直接接到 电源的两极上
3.被测电流不要超过电流表的量程
2．“十”、“一”接线柱的接法要正确
1．电流表应串联在电路中
测量通过小灯泡的电流时电流表的接法
要测量某一部分电路中的电流， 必须把电流表串联在这部分电路里
测量L2支路中电流时，电流表的接法
测量L1支路中电流时,电流表的接法
必须使电流从“十”接线柱流进电流表 从“一 ”接线柱流出电流表
“十”“一” 接 线 柱 的 接 法 要 正 确
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．在不能预先估计被测电流大小的情况下，要先用开关迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．
测量电流不能超过量程
绝对不允许不经过用电器而把 电流表直接接到电源的两极上否则，电流表将很快烧坏
