初中物理教科版九年级上册2 内燃机授课课件ppt

这是一份初中物理教科版九年级上册2 内燃机授课课件ppt，共29页。PPT课件主要包含了火花塞，进气门，排气门，汽油机的构造，汽油机，汽油机工作过程，吸气冲程，压缩冲程，做功冲程，排气冲程等内容，欢迎下载使用。

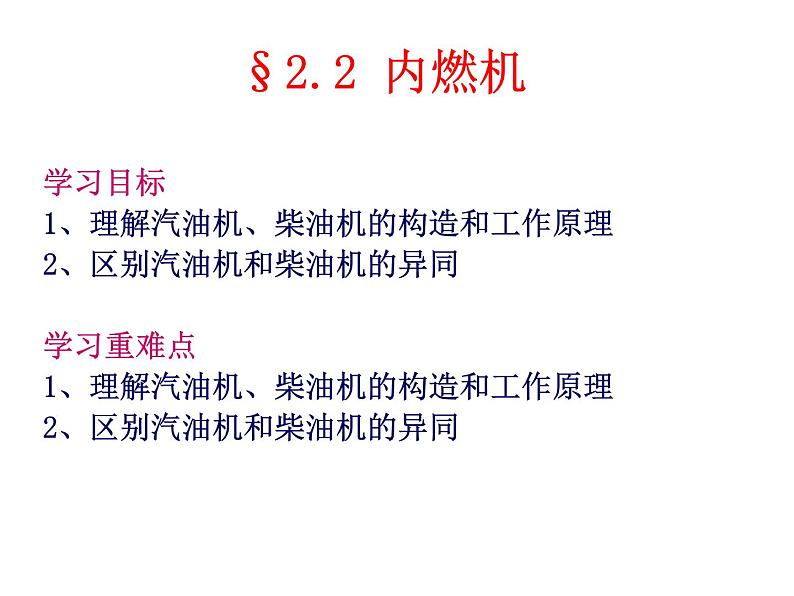

学习目标1、理解汽油机、柴油机的构造和工作原理2、区别汽油机和柴油机的异同学习重难点1、理解汽油机、柴油机的构造和工作原理2、区别汽油机和柴油机的异同
内燃机分为汽油机和柴油机，通过燃烧汽油和柴油来推动活塞，提供动力。

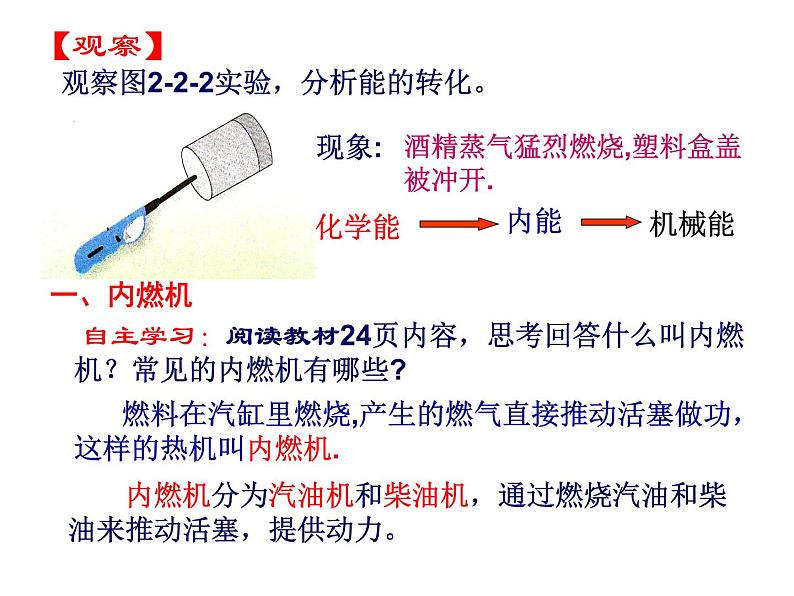

观察图2-2-2实验，分析能的转化。
燃料在汽缸里燃烧,产生的燃气直接推动活塞做功，这样的热机叫内燃机.
自主学习：阅读教材24页内容，思考回答什么叫内燃机？常见的内燃机有哪些?
酒精蒸气猛烈燃烧,塑料盒盖被冲开.

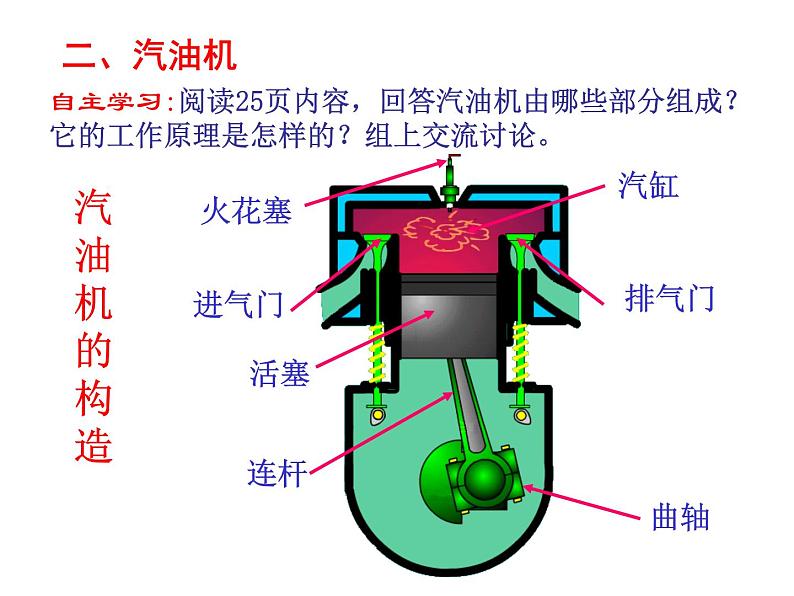

自主学习:阅读25页内容，回答汽油机由哪些部分组成？它的工作原理是怎样的？组上交流讨论。

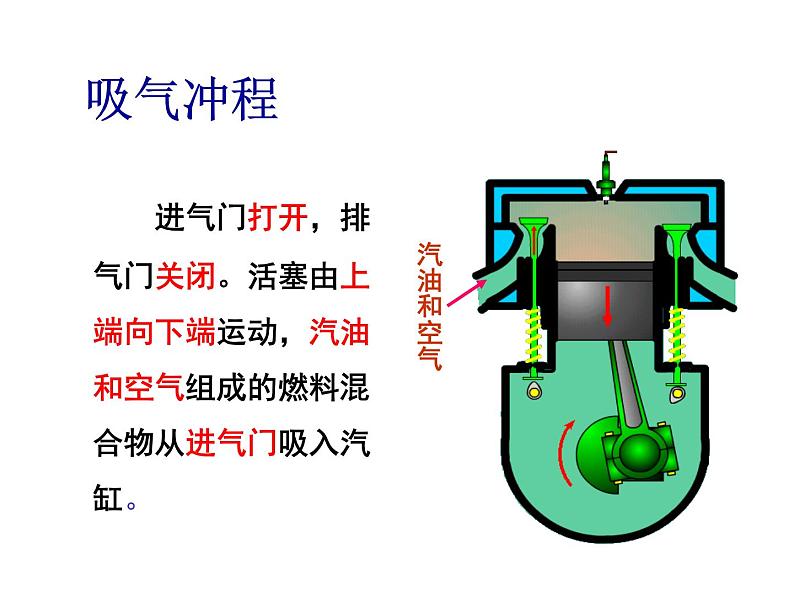

进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入汽缸。

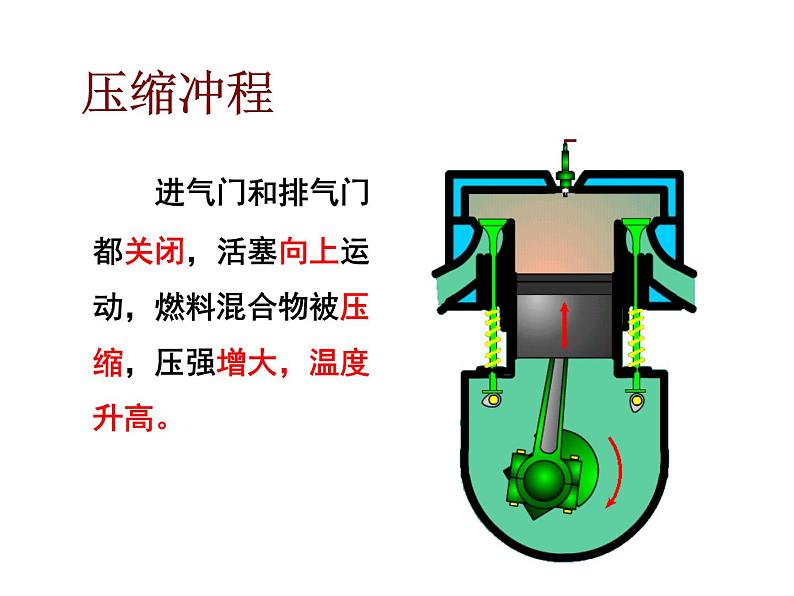

进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。

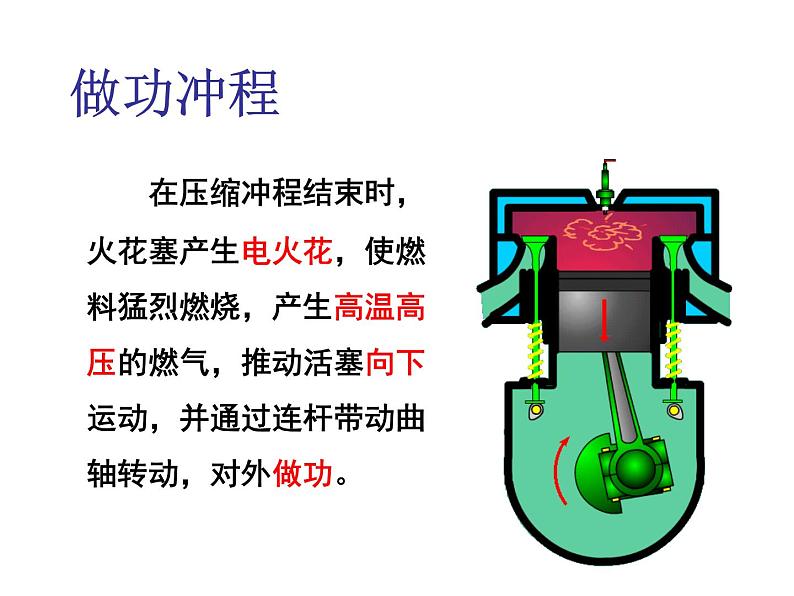

在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动，对外做功。
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
思考：汽油机的一个工作循环中，活塞往返运动几次？曲轴和飞轮转动几周？做功几次？压缩冲程和做功冲程能动转化是怎样的？
汽油机的一个工作循环中，活塞往返运动2次，曲轴和飞轮转动2周，做功1次。
汽油机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
自主学习:阅读28页内容，回答柴油机的构造和工作过程是怎样的？组上交流讨论

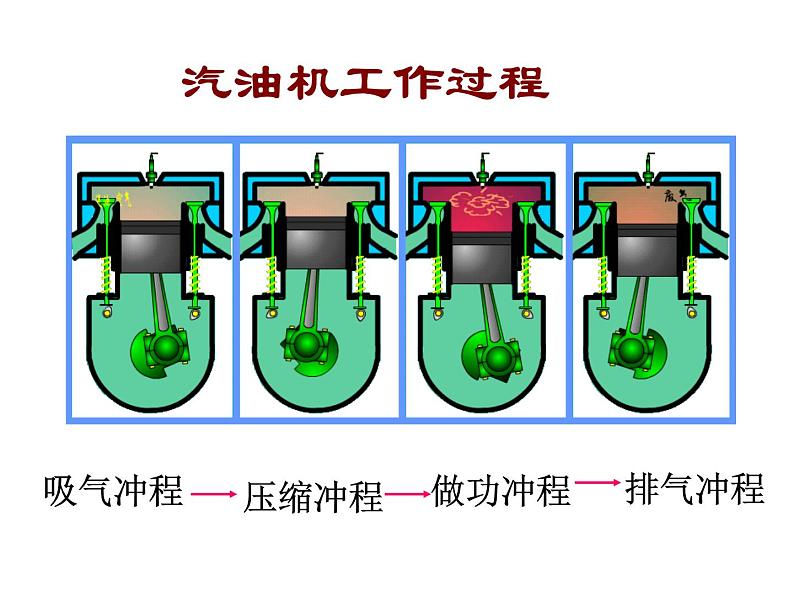

吸气冲程 压缩冲程 做功冲程 排气冲程
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
1.基本构造和主要部件的作用相似2.每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程3.四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成4.一个工作循环中，活塞往复两次，曲轴和飞轮转动两周，做功一次5.在一个工作循环中都有两次能量转化6.启动时都要靠外力先使飞轮转动起来
思考：汽油机和柴油机的工作过程有什么相同点，有什么不同点？
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
交流讨论：内燃机的应用
通过这节课的学习你知道了什么？
口诀是“先看气门开关情，再看活塞上下行。开下吸气开上排，关上压缩关下功。”（其中，气门都关闭谓之关，只有一个气门打开谓之开）
1、关于汽油机的四冲程工作过程有以下几种说法正确的是（ ）①在压缩冲程中，是内能转化为机械能②在做功冲程中，是内能转化为机械能 ③只有做功冲程是燃气对外做功 ④汽油机和柴油机的点火方式相同 A只有②③ B只有①③ C只有②④ D只有②③④
2、汽油机的一个工作循环是由四个冲程组成的，下图中表示做功冲程的是（ ）
3、根据汽油机和柴油机的区别，下列说法正确的是（ ）A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物C.吸气冲程是内能转化为机械能　　D.压缩冲程是内能转化为机械能
4、一台四冲程内燃机的飞轮转速为1800 r／min，它1s完成（ ）A.30个冲程，做了30次功　　　　　B.60个冲程，做了60次功C.120个冲程，做了30次功　　　　　D.60个冲程，做了15次功
高温高压的水蒸气 坚固汽缸酒精燃烧 活塞运动做功玻璃试管 高温高压的燃气木塞冲出 油料燃烧
5、在试管内装些水，用软木塞塞住，加热使水沸腾，水蒸气会把木塞冲开，有同学由这个装置联想到内燃机，请用连线反映出他的联想创新的过程
6、某单缸四冲程汽油机的汽缸的直径为95mm，活塞的冲程为330mm，飞轮的转速为600r/min，发动机的功率为10kW，求满负荷工作时做功冲程中燃气的平均压强为多少？
种类：蒸汽机、内燃机、喷气发动机、火箭发动机。
共同点：将燃料燃烧时的 能转化为 能，通过做 功把 能转化为 能。
以汽油为燃料的内燃机。
一个工作循环完成 冲程，其中只有 冲程对外做功，其他三个冲程为辅助冲程，靠 来完成。
