初中物理苏科版九年级全册3 电流和电流表的使用教案配套课件ppt

这是一份初中物理苏科版九年级全册3 电流和电流表的使用教案配套课件ppt，共24页。PPT课件主要包含了电流和水流类比，实验探究，电流强度，自主学习，×104，认识电流表，思考讨论，根据要求连接电路等内容，欢迎下载使用。

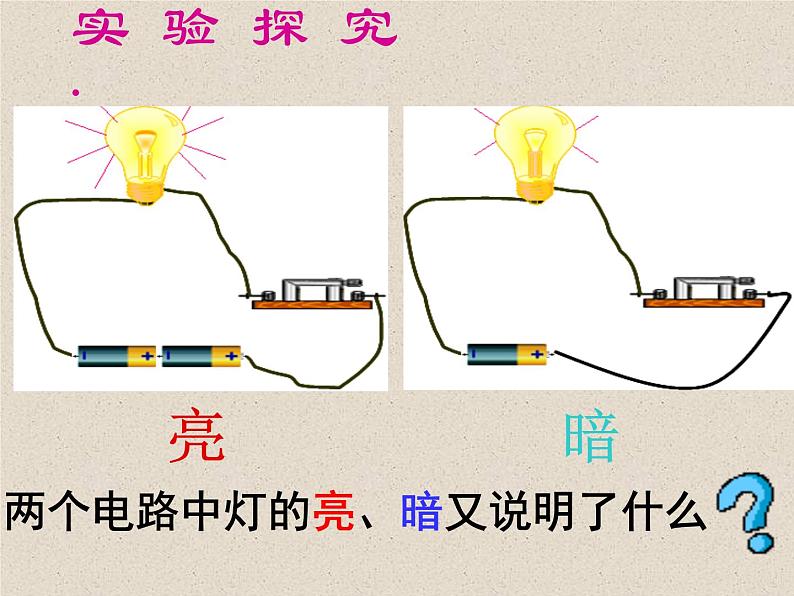

电路中当开关闭合以后，小灯泡为什么会亮呢

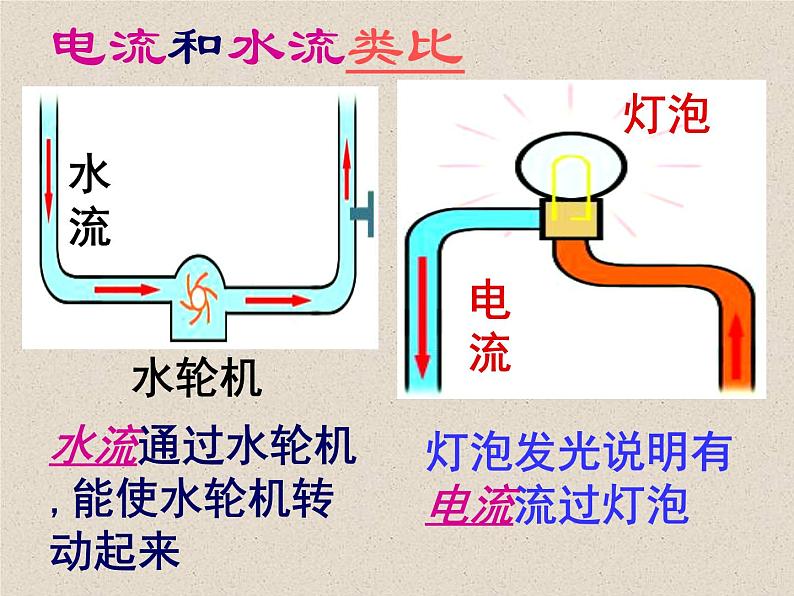

水流通过水轮机,能使水轮机转动起来
灯泡发光说明有电流流过灯泡

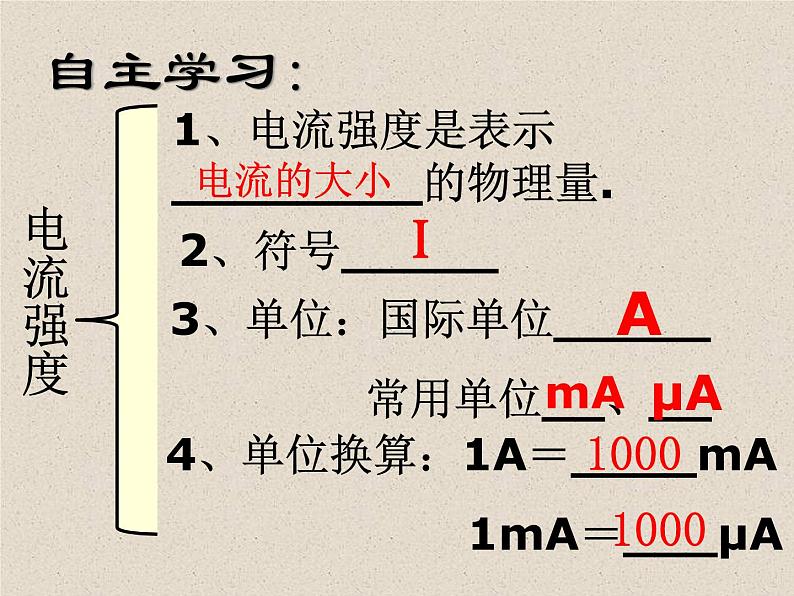

1、电流强度是表示________的物理量.
3、单位：国际单位_____ 常用单位__、__
4、单位换算：1A＝____mA 1mA＝___μA

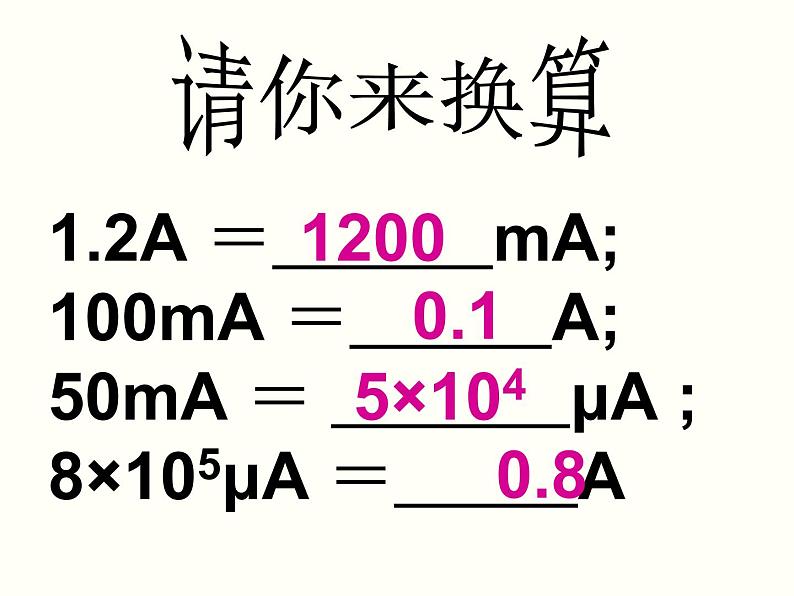

1.2A ＝ mA; 100mA ＝ A; 50mA ＝ μA ; 8×105μA ＝ A
体会一下,请阅读书本P67的身边的电流值
闪电（2～20）×104A
电子表 1.5~2 μA
柜式空调 约为10A
电饭煲 3.2~4.5A
如何知道流过用电器中电流的大小呢？
测量电路中电流大小的仪器叫电流表。
1、电流表的符号：___
2、作用___________
3、有____个接线柱。
4、当使用标有“－”和“0.6”两个接线柱时，量程是______最小刻度值是______
5、当使用标有“－”和“3”两个接线柱时，量程是______最小刻度值是______
当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？电流多大？
当使用标有“－”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？电流多大？
1、如图所示的是一对同一电路先后两次测量的结果。图A采用的是______量程，示数是____A；图B采用的是_______量程，示数是____A。
1、使用前要先检查指针是否指零
三、使用电流表的规则:三要两不
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表
(2)必须要把电流表串联在电路中.
(5)被测电流的大小不能超过电流表的量程
用试触的方法选择合适的量程
(4)绝对不允许把电流表直接接到电源的两极
试触后 ，如果所测电流值在小量程范围内，我们为什么要改接小量程？
小量程分度值小，读数更为准确
量程的选择原则是：先大后小，能小则小（小量程精确）
使用电流表的规则（简记）
(1)要调零(2) 要串联(3)电流要“+” 进 “－”出(4)不允许 直接 接到电源的两极(5) 不要超量程（试触，能小则小）
3、指针只偏转很小的角度
4、指针偏转很大，偏过最大刻度。
某处断开或电流表损坏。改正的方法是检查电路或更换电流表。
正负接线柱接反。改正的方法是交换正负接线柱
所选择的量程太大。改正的方法是改接小量程。
所选择的量程太小。改正的方法是改接大量程。
1、下图中电流表接法是否正确？ 说明理由
2、下图中电流表接法是否确？说明理由
测量 的电流
5、下列电路中，能正确测出电灯L2的电流的是（ ）
6.如图所示，粗心的小强把电流表并联在了L1的两端。此时如果闭合开关，一定会发生（ ）A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断
