华师大版九年级上册3 热机背景图课件ppt

这是一份华师大版九年级上册3 热机背景图课件ppt，共24页。PPT课件主要包含了燃料的热值，利用内能来做功，酒精燃烧，加热试管和水，内能的转移，水蒸气对瓶塞做功，内能转化为机械能，燃料的化学能，工作物质的内能，机械能等内容，欢迎下载使用。

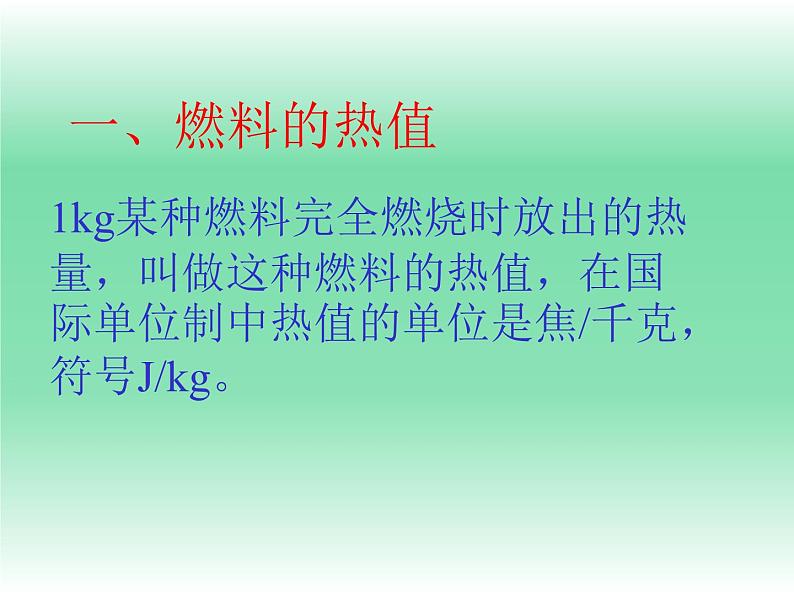

1kg某种燃料完全燃烧时放出的热量，叫做这种燃料的热值，在国际单位制中热值的单位是焦/千克，符号J/kg。

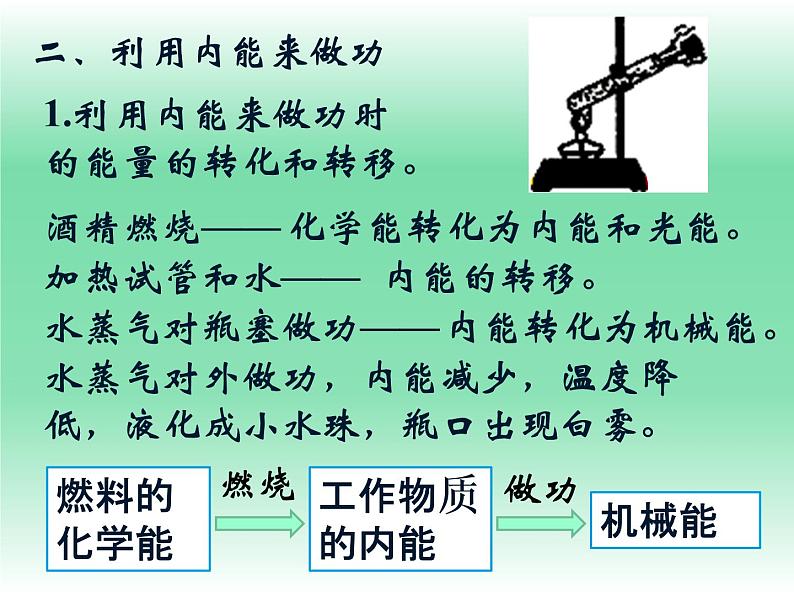

1.利用内能来做功时的能量的转化和转移。
化学能转化为内能和光能。
水蒸气对外做功，内能减少，温度降低，液化成小水珠，瓶口出现白雾。
热机是通过燃料燃烧获得内能并转化为机械能的装置。
利用燃料燃烧释放出内能，并通过工作物质(水蒸气、燃气)，对外做功，将内能转化为机械能。
⑵利用内能直接加热物体。

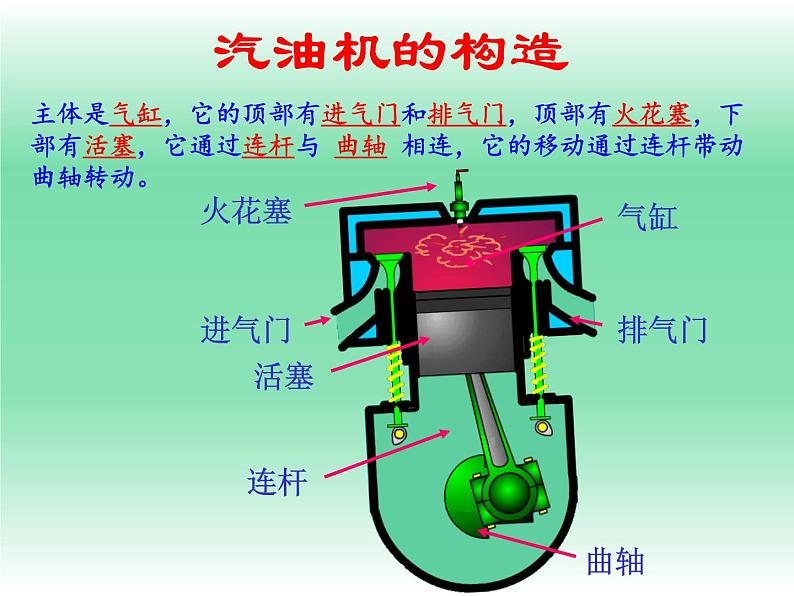

主体是气缸，它的顶部有进气门和排气门，顶部有火花塞，下部有活塞，它通过连杆与 曲轴 相连，它的移动通过连杆带动曲轴转动。

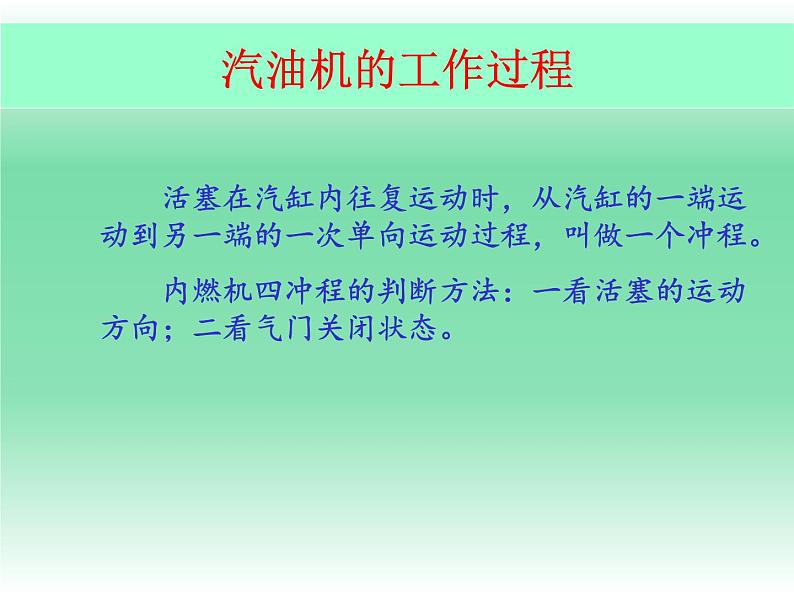

活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的一次单向运动过程，叫做一个冲程。 内燃机四冲程的判断方法：一看活塞的运动方向；二看气门关闭状态。

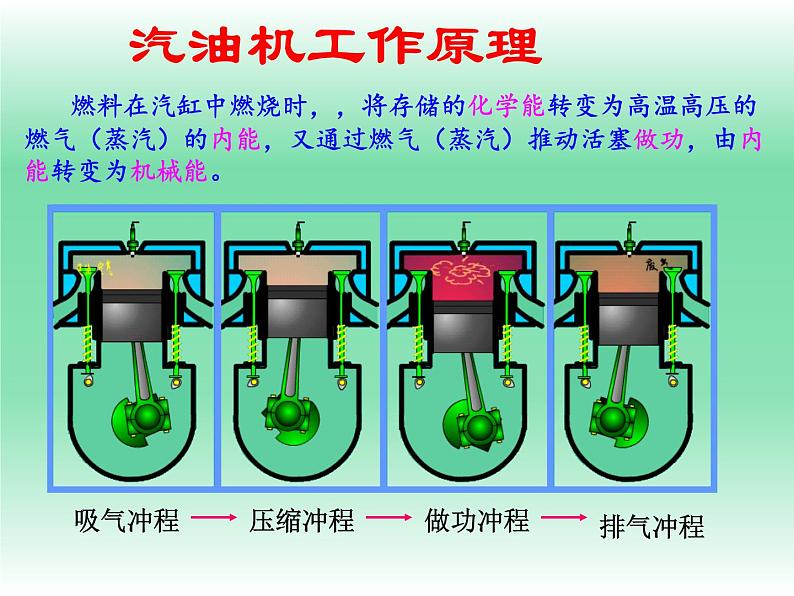

燃料在汽缸中燃烧时，，将存储的化学能转变为高温高压的燃气（蒸汽）的内能，又通过燃气（蒸汽）推动活塞做功，由内能转变为机械能。

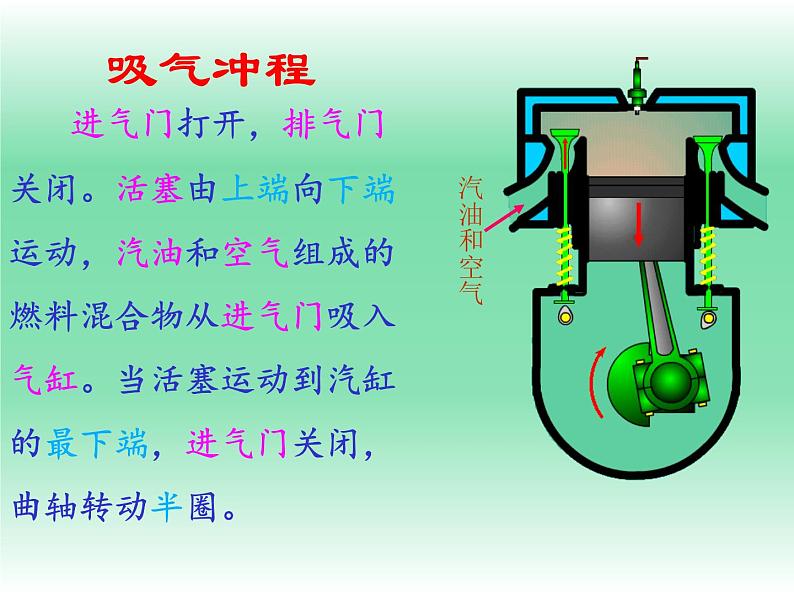

进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。当活塞运动到汽缸的最下端，进气门关闭， 曲轴转动半圈。
压缩冲程
进气门和排气门都关闭，活塞向上运动，压缩汽缸内燃料混合物，温度升高。曲轴转动半圈。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动半圈。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。当活塞运动到汽缸的最上端，排气门关闭， 曲轴转动半圈。
▲汽油机一个工作循环包括4冲程，活塞往复2次，曲轴转动2圈，做功1次。有2次能量转化。
▲四冲程汽油机的四个冲程，只有做功冲程对外做功，其他三个冲程都是辅助冲程，活塞要靠安装在曲轴上的飞轮的惯性来保持运动。▲热机是把内能转化为机械能的机器，在压缩冲程中曲轴连杆的机械能转化为气体的内能，在做功冲程中内能转化为机械能。
▲汽油机实际工作时，是靠外力使曲轴和飞轮先转动起来，带动活塞运动后汽油机才自己工作。
吸气冲程 压缩冲程 做功冲程 排气冲程
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
汽油机和柴油机 的异同点比较
1.都是燃料在汽缸中燃烧。2.都是将内能转化为机械能的机器。3.都是由吸气、压缩、做功、排气四个冲程构成一个工作循环，曲轴和飞轮转动两周，活塞往复两次，对外做功一次。4.都是先靠外力使飞轮和曲轴转动起来，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。5.排气冲程排出废气相同。
1.构造：汽油机气缸顶部有火花塞;柴油机气缸顶部有喷油嘴。2.燃料：汽油机是汽油;柴油机是柴油。3.吸气：汽油机吸进汽油和空气的混合气体；柴油机只吸进空气。4.点火：汽油机属点燃式点火，柴油机属压燃式点火。
