2022年中考物理真题强化训练：电路(含答案)

这是一份2022年中考物理真题强化训练：电路(含答案)，共32页。

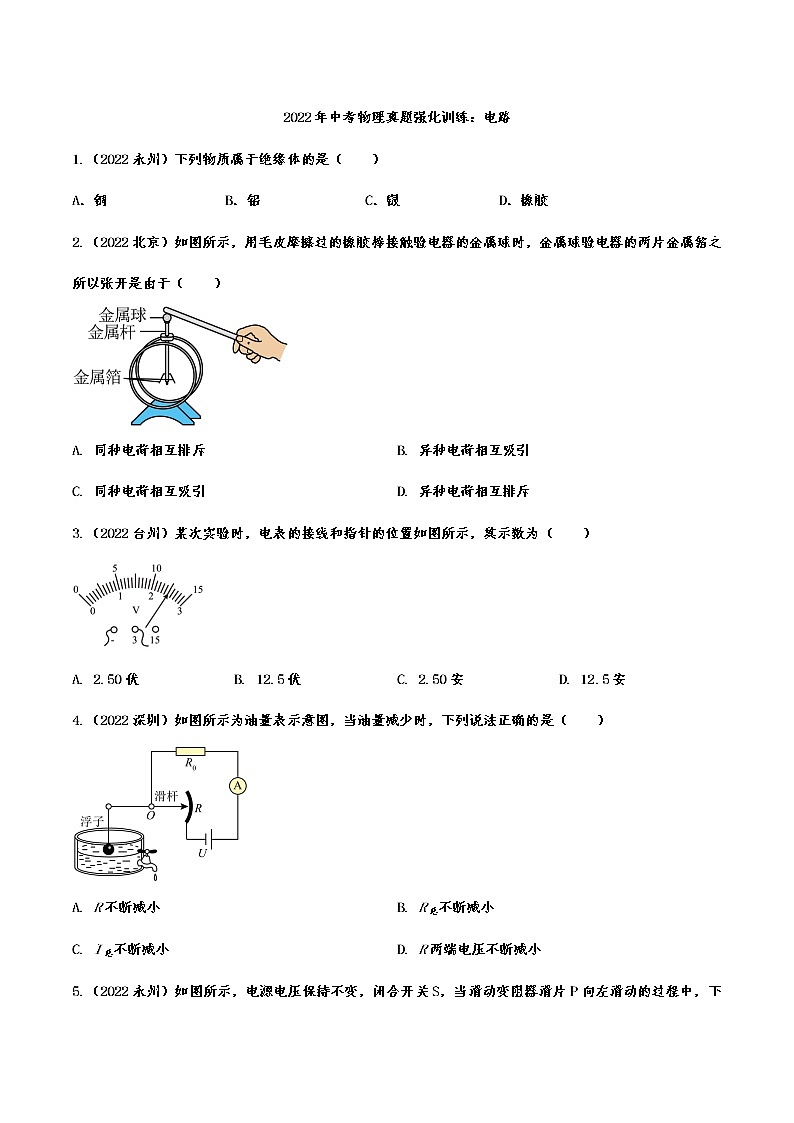

2022年中考物理真题强化训练：电路
1.（2022永州）下列物质属于绝缘体的是（　　）
A．铜 B．铝 C．银 D．橡胶
2.（2022北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（　　）

A. 同种电荷相互排斥 B. 异种电荷相互吸引
C. 同种电荷相互吸引 D. 异种电荷相互排斥
3.（2022台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（　　）

A. 2.50伏 B. 12.5伏 C. 2.50安 D. 12.5安
4.（2022深圳）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　）

A. R不断减小 B. R总不断减小
C. I总不断减小 D. R两端电压不断减小

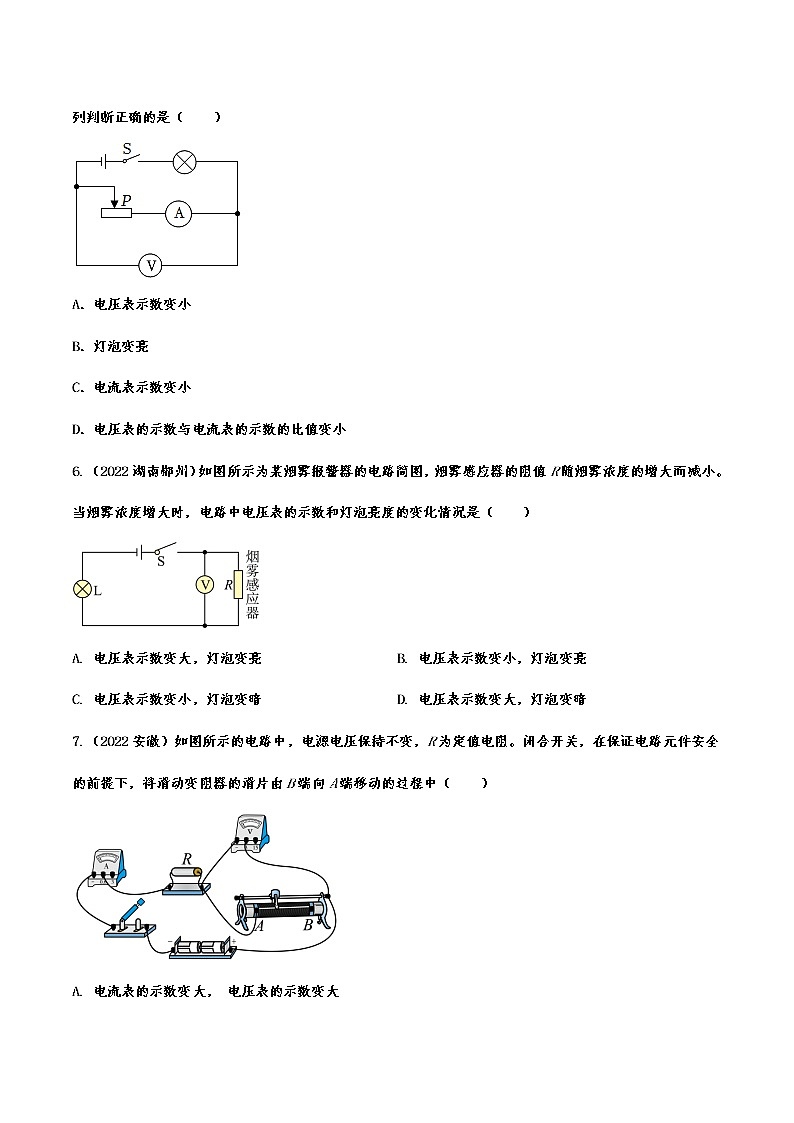

5.（2022永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
6.（2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（　　）

A. 电压表示数变大，灯泡变亮 B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗 D. 电压表示数变大，灯泡变暗
7.（2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）

A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小

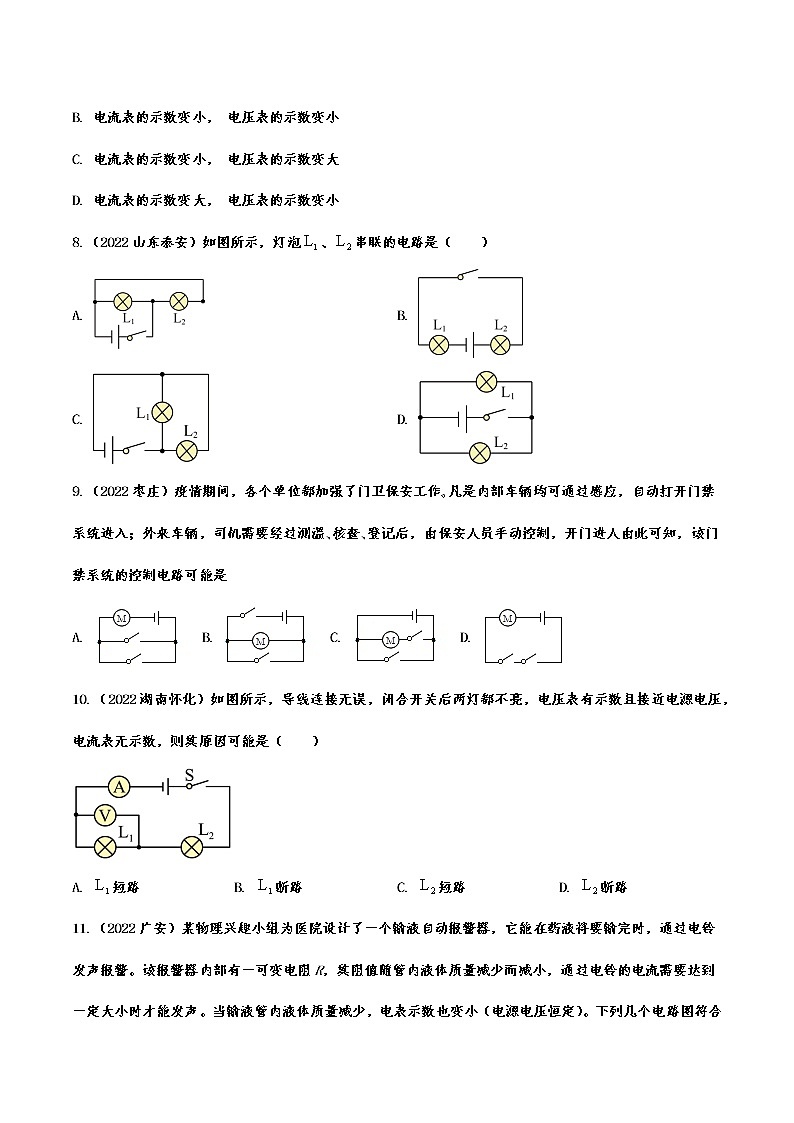

8.（2022山东泰安）如图所示，灯泡、串联的电路是（　　）
A. B.
C. D.
9.（2022枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
10.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（　　）

A. 短路 B. 断路 C. 短路 D. 断路
11.（2022广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）
A. B.
C. D.
12.（2022广西贺州）自然界只存在两种电荷，一种是正电荷，另一种是 _____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带 _____电。

13.（2022兰州）如图所示，两只气球自由地悬挂在空中。为了使两只气球靠拢，你所采用的方法是 ___________，其中用到的物理知识是 ___________。

14.（2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。

15.（2022江西）如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）

16.（2022广元）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。

17.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

18.（2022陕西）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。

图2
实验序号
IA/A
IB/A
IC/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
（1）连接电路时，开关应处于______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是______（写出关系式）；
（4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电流大小为______A。
19.（2022绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。

编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成实验。
20.（2022湖南常德）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源，“3.8V 0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器、导线若干。
（1）甲组同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，则他一定是将导线接在了如图中滑动变阻器的______（选填“A”或“B”）接线柱上了，此外他们还存在一个不当的实验操作：______；
（2）为了保证实验安全，滑动变阻器调节范围为______Ω～20Ω；
（3）下表是乙组同学将如图连接完整后并按正确的操作测得的数据。当他们做完第1次实验后做第2次，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
实验次数
1
2
3
电压/V
2.0
3.0
3.8
电流/A
0.33
0.34
0.40
（4）在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为8.1Ω，即为小灯泡电阻的测量值。请你对此做出简要的评估：______。

21.（2022江汉油田、潜江、天门、仙桃）小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；

①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
U/V
3.0
2.0
l.0
I/A
0.60
0.40

实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
R/Ω
5
10
20
I/A
0.40
0.20
0.10
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
22.（2022湖南长沙）某实验小组用如图所示的电路探究电流与电阻的关系。

实验序号
电阻R/Ω
电流I/A
1
5
0.6
2
10

3
20

…


（1）连接电路时应___________开关；
（2）小庆将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中。换用10Ω电阻后，应该使定值电阻两端的电压保持___________V不变；
（3）将5Ω的定值电阻换为10Ω后，小庆和小丽对接下来的操作有不同看法：
小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为；小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为。
请问你赞成谁的观点？___________。简要说明理由：___________。
23.（2022重庆A）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。

序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5


（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；（ ）
（2）闭合开关前，滑动变阻器的滑片P应处于最___________（选填“左”或“右”）端；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视___________（选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是___________（选填字母符号）；
A．滑动变阻器接触不良 B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为___________A，则小灯泡正常发光时的电阻为___________Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受___________的影响；
（5）实验结束后，她看见桌面上还有一个阻值为15Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换哪一个元件，并说明新元件的规格要求：___________。
24.（2022营口）在“探究电流与电阻关系”的实验中，可供使用的实验器材有：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一个，三个阻值不同的定值电阻（5Ω、10Ω、20Ω）和导线若干。

（1）用笔画线表示导线，把图甲实物图连接完整（要求：向左移动滑片电流表示数变大）。
（2）连接电路前，开关应处于___________状态。
（3）正确连接电路后，闭合开关，发现电压表和电流表均无示数，用一根导线分别与定值电阻和电流表并联，两表仍无示数，当导线与滑动变阻器并联时，发现两表指针有明显偏转，故障原因是___________。
（4）排除故障后，闭合开关，电压表的示数为0.6V，电流表的示数如图乙所示，则电流为___________A，使用的定值电阻阻值为___________Ω。
（5）图丙是根据测量的数据绘制的电流与电阻关系的图像，分析图像可得出结论：导体两端电压一定时，___________。
（6）小明利用电源（电压恒定）、电流表、阻值为R0的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了下图所示的电路，测量未知电阻Rx的阻值，请将实验步骤补充完整：

①开关S闭合，开关S1接a时，移动变阻器的滑片到某一位置，此时电流表的示数为I1；
②开关S闭合，开关S1接b时，变阻器的滑片___________（选填“移到最左端”、“移到最右端”或“保持不动”），此时电流表的示数为I2；
③电阻Rx=___________（用I1、I2和R0表示）。
25.（2022鞍山）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。

（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10

0.18
0.26
0.30
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
26.（2022广西贺州）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。电源电压U=3V，定电阻R0=10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹筱质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少cm?
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？



2022年中考物理真题强化训练：电路参考答案
1.（2022永州）下列物质属于绝缘体的是（　　）
A．铜 B．铝 C．银 D．橡胶
【答案】D。
2.（2022北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（　　）

A. 同种电荷相互排斥 B. 异种电荷相互吸引
C. 同种电荷相互吸引 D. 异种电荷相互排斥
【答案】A
3.（2022台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（　　）

A. 2.50伏 B. 12.5伏 C. 2.50安 D. 12.5安
【答案】A
4.（2022深圳）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　）

A. R不断减小 B. R总不断减小
C. I总不断减小 D. R两端电压不断减小
【答案】C
5.（2022永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
【答案】C。
6.（2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（　　）

A. 电压表示数变大，灯泡变亮 B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗 D. 电压表示数变大，灯泡变暗
【答案】B
7.（2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）

A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
【答案】D
8.（2022山东泰安）如图所示，灯泡、串联的电路是（　　）
A. B.
C. D.
【答案】B
9.（2022枣庄）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A. B. C. D.
【答案】A
10.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（　　）

A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
11.（2022广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）
A. B.
C. D.
【答案】D
12.（2022广西贺州）自然界只存在两种电荷，一种是正电荷，另一种是 _____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带 _____电。

【答案】 ①. 负 ②. 正
13.（2022兰州）如图所示，两只气球自由地悬挂在空中。为了使两只气球靠拢，你所采用的方法是 ___________，其中用到的物理知识是 ___________。

【答案】 ①.将一个气球用丝绸摩擦后去靠近另一气球 ②. 带电体能够吸引轻小的物体
14.（2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。

【答案】 ①. 铁 ②. 化学
15.（2022江西）如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）

【答案】 ①. 不变 ②. 变小
16.（2022广元）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。

【答案】 ① 3.6 ②. 12
17.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

【答案】
18.（2022陕西）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。

图2
实验序号
IA/A
IB/A
IC/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
（1）连接电路时，开关应处于______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是______（写出关系式）；
（4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电流大小为______A。
【答案】 ①. 断开 ②. 不同 ③. IA=IB+IC ④. 0.8
19.（2022绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。

编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成实验。
【答案】 ① 小灯泡亮度 ②. 控制变量法 ③. A、B ④. 横截面积 ⑤. C ⑥. 电流表
20.（2022湖南常德）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源，“3.8V 0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器、导线若干。
（1）甲组同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，则他一定是将导线接在了如图中滑动变阻器的______（选填“A”或“B”）接线柱上了，此外他们还存在一个不当的实验操作：______；
（2）为了保证实验安全，滑动变阻器调节范围为______Ω～20Ω；
（3）下表是乙组同学将如图连接完整后并按正确的操作测得的数据。当他们做完第1次实验后做第2次，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
实验次数
1
2
3
电压/V
2.0
3.0
3.8
电流/A
0.33
0.34
0.40
（4）在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为8.1Ω，即为小灯泡电阻的测量值。请你对此做出简要的评估：______。

【答案】 ①. A ②. 连接电路时没有断开开关 ③. 5.5 ④. B ⑤.小灯泡的电阻和温度有关，温度越高，电阻越大，小灯泡的电阻不是定值。所以用表格中的数据求出小灯泡电阻的平均值为8.1Ω不恰当。
21.（2022江汉油田、潜江、天门、仙桃）小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；

①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
U/V
3.0
2.0
l.0
I/A
0.60
0.40

实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
R/Ω
5
10
20
I/A
0.40
0.20
0.10
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
【答案】 ①. ②. 改变电路中的电流和定值电阻两端的电压 ③. 10Ω ④. 0.20 ⑤. A ⑥. 2 ⑦. 电压一定时，导体中电流与电阻成反比
22.（2022湖南长沙）某实验小组用如图所示的电路探究电流与电阻的关系。

实验序号
电阻R/Ω
电流I/A
1
5
0.6
2
10

3
20

…


（1）连接电路时应___________开关；
（2）小庆将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中。换用10Ω电阻后，应该使定值电阻两端的电压保持___________V不变；
（3）将5Ω的定值电阻换为10Ω后，小庆和小丽对接下来的操作有不同看法：
小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为；小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为。
请问你赞成谁的观点？___________。简要说明理由：___________。
【答案】 ①. 断开 ②. 3 ③. 小丽 ④. 为保护电路，闭合开关前，滑动变阻器连入电路的电阻应最大
23.（2022重庆A）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。

序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5


（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；（ ）
（2）闭合开关前，滑动变阻器的滑片P应处于最___________（选填“左”或“右”）端；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视___________（选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是___________（选填字母符号）；
A．滑动变阻器接触不良 B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为___________A，则小灯泡正常发光时的电阻为___________Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受___________的影响；
（5）实验结束后，她看见桌面上还有一个阻值为15Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换哪一个元件，并说明新元件的规格要求：___________。
【答案】 ①. ②. 右
③. 电压表 ④. A ⑤. 0.26 ⑥. 9.6 ⑦. 温度 ⑧. 更换一个最小阻值为52.6Ω的滑动变阻器
24.（2022营口）在“探究电流与电阻关系”的实验中，可供使用的实验器材有：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一个，三个阻值不同的定值电阻（5Ω、10Ω、20Ω）和导线若干。

（1）用笔画线表示导线，把图甲实物图连接完整（要求：向左移动滑片电流表示数变大）。
（2）连接电路前，开关应处于___________状态。
（3）正确连接电路后，闭合开关，发现电压表和电流表均无示数，用一根导线分别与定值电阻和电流表并联，两表仍无示数，当导线与滑动变阻器并联时，发现两表指针有明显偏转，故障原因是___________。
（4）排除故障后，闭合开关，电压表的示数为0.6V，电流表的示数如图乙所示，则电流为___________A，使用的定值电阻阻值为___________Ω。
（5）图丙是根据测量的数据绘制的电流与电阻关系的图像，分析图像可得出结论：导体两端电压一定时，___________。
（6）小明利用电源（电压恒定）、电流表、阻值为R0的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了下图所示的电路，测量未知电阻Rx的阻值，请将实验步骤补充完整：

①开关S闭合，开关S1接a时，移动变阻器的滑片到某一位置，此时电流表的示数为I1；
②开关S闭合，开关S1接b时，变阻器的滑片___________（选填“移到最左端”、“移到最右端”或“保持不动”），此时电流表的示数为I2；
③电阻Rx=___________（用I1、I2和R0表示）。
【答案】（1）如图所示：

（2）断开；
（3）变阻器断路；
（4）0.12；5；
（5）导体中的电流与导体的电阻成反比；
（6）②保持不动；
③
25.（2022鞍山）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。

（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10

0.18
0.26
0.30
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
【答案】 ①. 不动 ②. ③. 0.16 ④. 1 ⑤. 由第一组数据可知，变阻器连入电路的电阻

变阻器的最大阻值是20Ω，此数据不是实际测量得到的。
⑥. 10 ⑦. 减小误差 ⑧. 2 ⑨. 保持不动 ⑩. 1
26.（2022广西贺州）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。电源电压U=3V，定电阻R0=10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹筱质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少cm?
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？

【答案】（1）30N；（2）15cm；（3）1V
