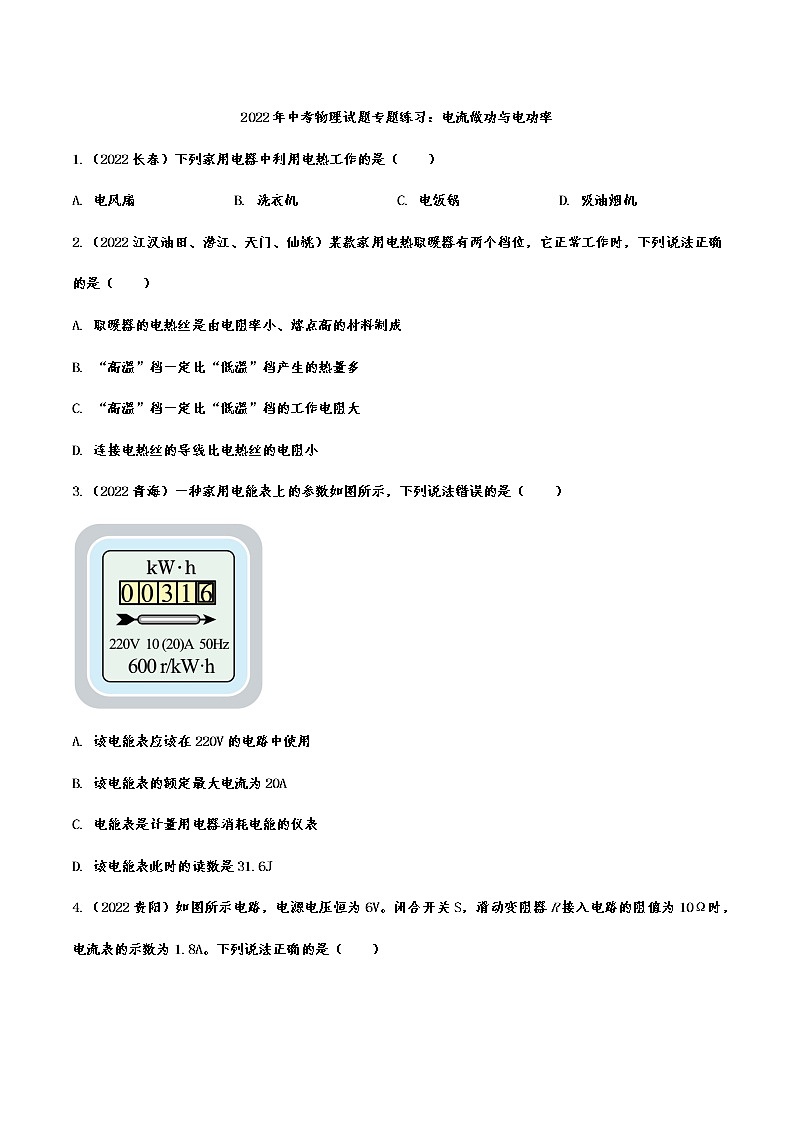

2022年中考物理试题专题练习：电流做功与电功率
1.（2022长春）下列家用电器中利用电热工作的是（　　）
A. 电风扇 B. 洗衣机 C. 电饭锅 D. 吸油烟机
2.（2022江汉油田、潜江、天门、仙桃）某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）
A. 取暖器的电热丝是由电阻率小、熔点高的材料制成
B. “高温”档一定比“低温”档产生的热量多
C. “高温”档一定比“低温”档的工作电阻大
D. 连接电热丝的导线比电热丝的电阻小
3.（2022青海）一种家用电能表上的参数如图所示，下列说法错误的是（　　）

A. 该电能表应该在220V的电路中使用
B. 该电能表的额定最大电流为20A
C. 电能表是计量用电器消耗电能的仪表
D. 该电能表此时的读数是31.6J
4.（2022贵阳）如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是（　　）

A. 通过R0的电流是1.2A B. R0的阻值是5Ω
C. 当R为20Ω时，其电功率是7.2W D. 当R为30Ω时，电路总功率是8.4W
5.（2022四川凉山州）如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A. 电流表示数最大可达到0.6A
B. 滑动变阻器R2允许接入电路的最小阻值为10
C. 电阻R1消耗的电功率最大可达到1.8W
D. 滑动变阻器滑片滑到最右端时电压表的示数为2V
6.（2022广安）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（　　）

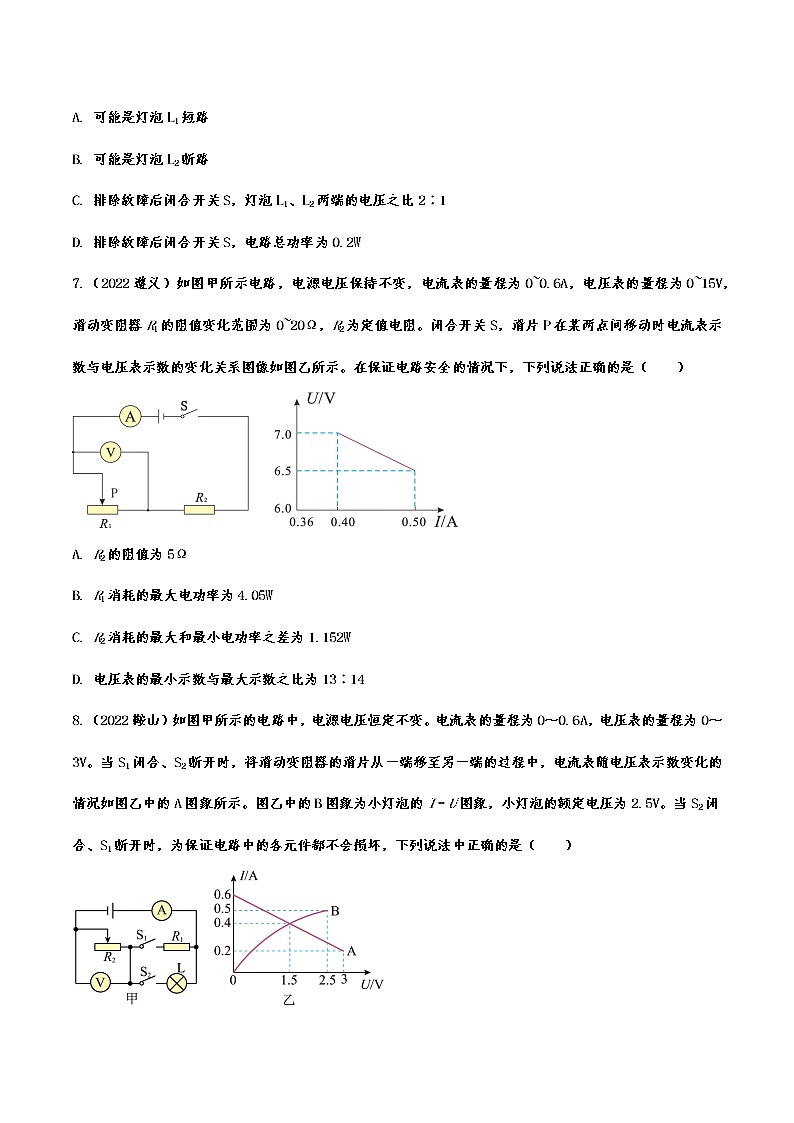

A. 可能是灯泡L1短路
B. 可能是灯泡L2断路
C. 排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D. 排除故障后闭合开关S，电路总功率为0.2W
7.（2022遵义）如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（　　）

A. R2的阻值为5Ω
B. R1消耗的最大电功率为4.05W
C. R2消耗的最大和最小电功率之差为1.152W
D. 电压表的最小示数与最大示数之比为13∶14
8.（2022鞍山）如图甲所示的电路中，电源电压恒定不变。电流表的量程为0～0.6A，电压表的量程为0～3V。当S1闭合、S2断开时，将滑动变阻器的滑片从一端移至另一端的过程中，电流表随电压表示数变化的情况如图乙中的A图象所示。图乙中的B图象为小灯泡的I﹣U图象，小灯泡的额定电压为2.5V。当S2闭合、S1断开时，为保证电路中的各元件都不会损坏，下列说法中正确的是（　　）

A. 电源电压为4.5V
B. 小灯泡的最小功率为0.6W
C. 电路的最大功率为2.7W
D. R2连入电路的阻值范围为4Ω～7.5Ω
9.（2022大连）节能减排是每个公民的责任。将家中普通照明灯全部更换成LED灯（发光效率高），实质是通过减小家中电灯的___________来减少电能的消耗。电水壶是利用电流的_________效应工作的。
10.（2022云南）某教室共有20盏“220V 40W”的普通照明灯泡，一盏灯泡的电阻为_________Ω；如果改用20盏“20V 13W”的LED灯，不仅亮度相当、而且可以省电，若该教室平均每天用电5h，则一天可节约___________度电。
11.（2022四川南充）小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是___________W，电热水壶正常工作时电流是___________A。

12.（2022辽宁本溪铁岭辽阳）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将______（填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数______，电流表示数______（以上两空均填“变大”“变小”或“不变”）。

13.（2022海南）如图甲电路中，电源电压保持不变。闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为______V；当电流时，通电10s电阻箱消耗的电能为______J。

14.（2022通辽）如图是某款家用电饭煲的保温、加热两挡调节功能电路，R1的阻值为121Ω。电饭煲额定电压为220V，它在额定电压下处于加热挡时功率为1400W，则R2的阻值为___________Ω。只将电饭煲接入电路中，处于保温挡工作0.5h，使标有“”字样的电能表指示灯闪烁162次[指接在这个电能表上的用电器每消耗的电能，电能表的指示灯闪烁1000次]，此时电路的实际电压为___________V。

15. （2022北京）小京用图甲所示的电路测量额定电压为2.5V小灯泡的额定功率。

（1） 如图甲所示，闭合开关S前，应将滑动变阻器的滑片P移动至___________端；
（2） 闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为___________A．该小灯泡的额定功率为___________W。
16.（2022湖南怀化）小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。

（1）连接电路时，开关应处于___________状态；
（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）（ ）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；
（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率___________W。
17. 为了测量小灯泡的额定功率，某实验小组采用了如下的实验器材：
A.小灯泡（额定电压，额定功率大约）；
B.电压表（量程，）
C.电流表（量程，）
D.滑动变阻器（阻值）
E.滑动变阻器（阻值）
F.四节新干电池
G.开关一个，导线若干。则

（1）为了尽可能使测量结果精确，测量时电表的示数不得小于所选量程的三分之一，电流表的量程应选______（选填“”或“”）；
（2）为了能测量小灯泡的额定功率，滑动变阻器的阻值应选______（选填“”或“”）；
（3）在连接实物图时，开关应该______（选填“闭合”或“断开”）；在闭合开关前，图甲中滑动变阻器的滑片应该滑到最______（选填“左”或“右”）端；
（4）用笔画线代替导线将实物图连接完整_______（部分电路已连好）；
（5）在实验中，当小灯泡正常发光时，电流表的示数如图乙所示，那么，小灯泡的额定功率为______。
18.（2022娄底）小明准备测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材：电源（电压为6V），电流表（0～0.6A、0～3A），电压表（0~3V、0~15V），开关，导线若干，滑动变阻器两只：R1（10Ω 0.5A），R2（20Ω 0.5A）。

（1）如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打"×"并补画出正确的连线；______
（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______；
A.灯泡短路 B.灯泡断路 C.滑动变阻器短路 D.滑动变阻器断路
（3）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；
（4）为了满足测量要求，实验电路应该选用滑动变阻器______；（选填“R1”或“R2”）
（5）小明根据记录的多组I-U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为______W。
19.（2022梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：
（1）通过R1的电流是多少？
（2）R2的阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？



20.（2022山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在虚线框内；
（2）求自制加热坐垫的加热和保温功率。



21.（2022杭州）密闭的房间里有一台规格为“220V 800W”的取暖器，闭合开关使其正常工作30分钟。
（1）该取暖器消耗的电能为多少焦耳？
（2）若房间里空气质量为45千克，取暖器放出热量的15%被空气吸收，则房间里空气温度升高了多少摄氏度？[空气的比热为1000J/（kg·℃）]


22.（2022菏泽）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。



23.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。

（1）闭合开关S1、S2，电饭锅处于__________挡。
（2）电阻丝R1阻值为_________，R2的阻值为_________。
（3）处于保温状态的电饭锅，产生热量_________。


24.（2022湖北十堰）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压
220V
榨汁功率
66W
加热功率
220W
保温功率
88W
容积
300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R1的阻值。



25.（2022恩施州）如图所示是一款爬绳机器人，它能沿绳子负载爬升，其主要技术参数如下表所示，电池的充电电压和工作电压一致。求：（g取10N/kg，电池容量20Ah相当于在额定电压下，用1A的放电电流工作可连续供电20h）
技术参数
载重
120kg
配绳
20m
爬绳速度
12m/min
自重
10kg
额定电压
36V
电池容量
20Ah
电池
动力锂电池
（1）动力锂电池可提供的总电能；
（2）机器人满载匀速爬升的功率；
（3）上述爬升12m的过程中，机器人消耗电能的80%用于爬升做功，则实际工作的电流多大？（结果保留到整数位）



26.（2022百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V；2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，lmin内灯泡L消耗电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。


2022年中考物理试题专题练习：电流做功与电功率参考答案
1.（2022长春）下列家用电器中利用电热工作的是（　　）
A. 电风扇 B. 洗衣机 C. 电饭锅 D. 吸油烟机
【答案】C
2.（2022江汉油田、潜江、天门、仙桃）某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）
A. 取暖器的电热丝是由电阻率小、熔点高的材料制成
B. “高温”档一定比“低温”档产生的热量多
C. “高温”档一定比“低温”档的工作电阻大
D. 连接电热丝的导线比电热丝的电阻小
【答案】D
3.（2022青海）一种家用电能表上的参数如图所示，下列说法错误的是（　　）

A. 该电能表应该在220V的电路中使用
B. 该电能表的额定最大电流为20A
C. 电能表是计量用电器消耗电能的仪表
D. 该电能表此时的读数是31.6J
【答案】D
4.（2022贵阳）如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是（　　）

A. 通过R0的电流是1.2A B. R0的阻值是5Ω
C. 当R为20Ω时，其电功率是7.2W D. 当R为30Ω时，电路总功率是8.4W
【答案】ABD
5.（2022四川凉山州）如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A. 电流表示数最大可达到0.6A
B. 滑动变阻器R2允许接入电路的最小阻值为10
C. 电阻R1消耗的电功率最大可达到1.8W
D. 滑动变阻器滑片滑到最右端时电压表的示数为2V
【答案】B
6.（2022广安）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（　　）

A. 可能是灯泡L1短路
B. 可能是灯泡L2断路
C. 排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D. 排除故障后闭合开关S，电路总功率为0.2W
【答案】C
7.（2022遵义）如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（　　）

A. R2的阻值为5Ω
B. R1消耗的最大电功率为4.05W
C. R2消耗的最大和最小电功率之差为1.152W
D. 电压表的最小示数与最大示数之比为13∶14
【答案】AC
8.（2022鞍山）如图甲所示的电路中，电源电压恒定不变。电流表的量程为0～0.6A，电压表的量程为0～3V。当S1闭合、S2断开时，将滑动变阻器的滑片从一端移至另一端的过程中，电流表随电压表示数变化的情况如图乙中的A图象所示。图乙中的B图象为小灯泡的I﹣U图象，小灯泡的额定电压为2.5V。当S2闭合、S1断开时，为保证电路中的各元件都不会损坏，下列说法中正确的是（　　）

A. 电源电压为4.5V
B. 小灯泡的最小功率为0.6W
C. 电路的最大功率为2.7W
D. R2连入电路的阻值范围为4Ω～7.5Ω
【答案】ABD
9.（2022大连）节能减排是每个公民的责任。将家中普通照明灯全部更换成LED灯（发光效率高），实质是通过减小家中电灯的___________来减少电能的消耗。电水壶是利用电流的_________效应工作的。
【答案】 ①. 电功率 ②. 热
10.（2022云南）某教室共有20盏“220V 40W”的普通照明灯泡，一盏灯泡的电阻为_________Ω；如果改用20盏“20V 13W”的LED灯，不仅亮度相当、而且可以省电，若该教室平均每天用电5h，则一天可节约___________度电。
【答案】 ①. 1210 ②. 2.7
11.（2022四川南充）小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是___________W，电热水壶正常工作时电流是___________A。

【答案】 ①. 1100 ②. 5
12.（2022辽宁本溪铁岭辽阳）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将______（填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数______，电流表示数______（以上两空均填“变大”“变小”或“不变”）。

【答案】 ①. 变亮 ②. 变小 ③. 变大
13.（2022海南）如图甲电路中，电源电压保持不变。闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为______V；当电流时，通电10s电阻箱消耗的电能为______J。

【答案】 ①. 6 ②. 5
14.（2022通辽）如图是某款家用电饭煲的保温、加热两挡调节功能电路，R1的阻值为121Ω。电饭煲额定电压为220V，它在额定电压下处于加热挡时功率为1400W，则R2的阻值为___________Ω。只将电饭煲接入电路中，处于保温挡工作0.5h，使标有“”字样的电能表指示灯闪烁162次[指接在这个电能表上的用电器每消耗的电能，电能表的指示灯闪烁1000次]，此时电路的实际电压为___________V。

【答案】 ①. 48.4Ω ②. 198V
15. （2022北京）小京用图甲所示的电路测量额定电压为2.5V小灯泡的额定功率。

（1） 如图甲所示，闭合开关S前，应将滑动变阻器的滑片P移动至___________端；
（2） 闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为___________A．该小灯泡的额定功率为___________W。
【答案】 ①. B ②. 0.3 ③. 0.75
16.（2022湖南怀化）小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。

（1）连接电路时，开关应处于___________状态；
（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）（ ）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；
（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率___________W。
【答案】 ①. 断开 ②. ③. 0.22 ④. 0.44 ⑤. 0.625
17. 为了测量小灯泡的额定功率，某实验小组采用了如下的实验器材：
A.小灯泡（额定电压，额定功率大约）；
B.电压表（量程，）
C.电流表（量程，）
D.滑动变阻器（阻值）
E.滑动变阻器（阻值）
F.四节新干电池
G.开关一个，导线若干。则

（1）为了尽可能使测量结果精确，测量时电表的示数不得小于所选量程的三分之一，电流表的量程应选______（选填“”或“”）；
（2）为了能测量小灯泡的额定功率，滑动变阻器的阻值应选______（选填“”或“”）；
（3）在连接实物图时，开关应该______（选填“闭合”或“断开”）；在闭合开关前，图甲中滑动变阻器的滑片应该滑到最______（选填“左”或“右”）端；
（4）用笔画线代替导线将实物图连接完整_______（部分电路已连好）；
（5）在实验中，当小灯泡正常发光时，电流表的示数如图乙所示，那么，小灯泡的额定功率为______。
【答案】 ①. ②. ③. 断开 ④. 右 ⑤. ⑥. 1.14
18.（2022娄底）小明准备测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材：电源（电压为6V），电流表（0～0.6A、0～3A），电压表（0~3V、0~15V），开关，导线若干，滑动变阻器两只：R1（10Ω 0.5A），R2（20Ω 0.5A）。

（1）如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打"×"并补画出正确的连线；______
（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______；
A.灯泡短路 B.灯泡断路 C.滑动变阻器短路 D.滑动变阻器断路
（3）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；
（4）为了满足测量要求，实验电路应该选用滑动变阻器______；（选填“R1”或“R2”）
（5）小明根据记录的多组I-U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为______W。
【答案】 ①. ②. B ③. 0.14 ④. R2 ⑤. 0.625
19.（2022梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：
（1）通过R1的电流是多少？
（2）R2的阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？

【答案】（1）；（2）；（3）
20.（2022山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为5V的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在虚线框内；
（2）求自制加热坐垫的加热和保温功率。

【答案】（1）；（2）10W，5W
21.（2022杭州）密闭的房间里有一台规格为“220V 800W”的取暖器，闭合开关使其正常工作30分钟。
（1）该取暖器消耗的电能为多少焦耳？
（2）若房间里空气质量为45千克，取暖器放出热量的15%被空气吸收，则房间里空气温度升高了多少摄氏度？[空气的比热为1000J/（kg·℃）]
【答案】（1）1.44×106J；（2）4.8℃
22.（2022菏泽）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。

【答案】（1）1.25A；（2）44Ω；（3）1375W
23.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。

（1）闭合开关S1、S2，电饭锅处于__________挡。
（2）电阻丝R1阻值为_________，R2的阻值为_________。
（3）处于保温状态的电饭锅，产生热量_________。
【答案】 ①. 加热 ②. 44 ③. 2376 ④. 2.4×104
24.（2022湖北十堰）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压
220V
榨汁功率
66W
加热功率
220W
保温功率
88W
容积
300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R1的阻值。

【答案】（1）2.52×104J；（2）0.3A；（3）330Ω
25.（2022恩施州）如图所示是一款爬绳机器人，它能沿绳子负载爬升，其主要技术参数如下表所示，电池的充电电压和工作电压一致。求：（g取10N/kg，电池容量20Ah相当于在额定电压下，用1A的放电电流工作可连续供电20h）
技术参数
载重
120kg
配绳
20m
爬绳速度
12m/min
自重
10kg
额定电压
36V
电池容量
20Ah
电池
动力锂电池
（1）动力锂电池可提供的总电能；
（2）机器人满载匀速爬升的功率；
（3）上述爬升12m的过程中，机器人消耗电能的80%用于爬升做功，则实际工作的电流多大？（结果保留到整数位）

【答案】（1）2.592×106J；（2）260W；（3）9A
26.（2022百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V；2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，lmin内灯泡L消耗电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。

【答案】（1）10Ω；（2）54J；（3）6V；（4）5Ω
