人教版九年级全册第2节 欧姆定律教学课件ppt

这是一份人教版九年级全册第2节 欧姆定律教学课件ppt，共23页。

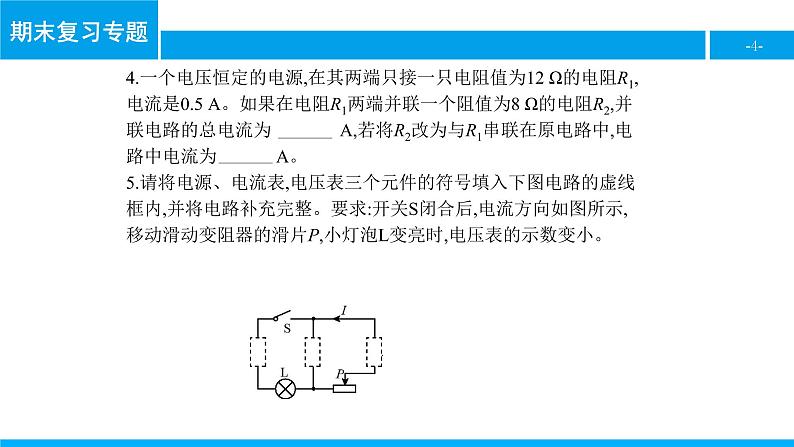

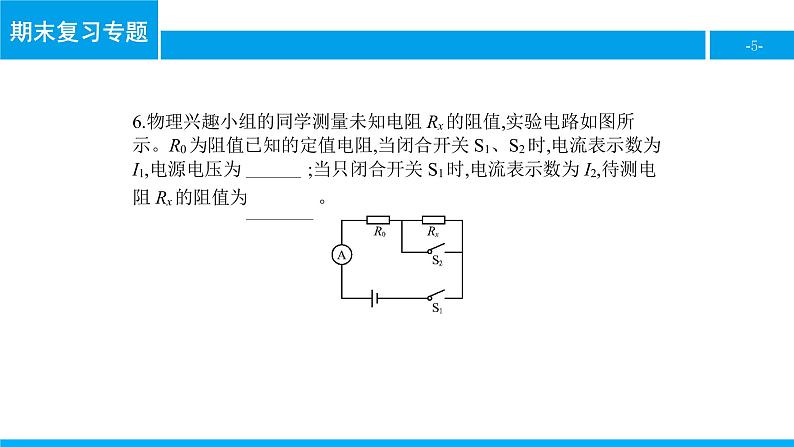

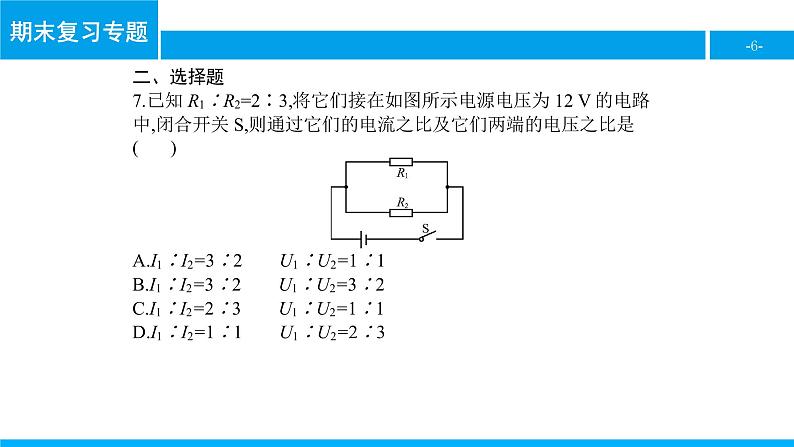

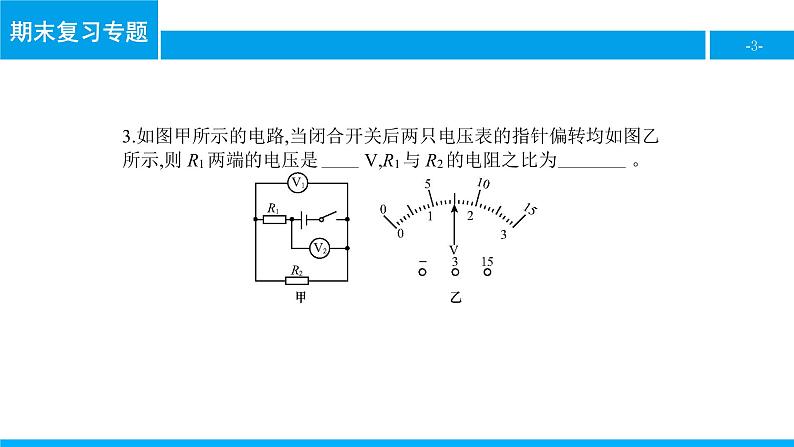

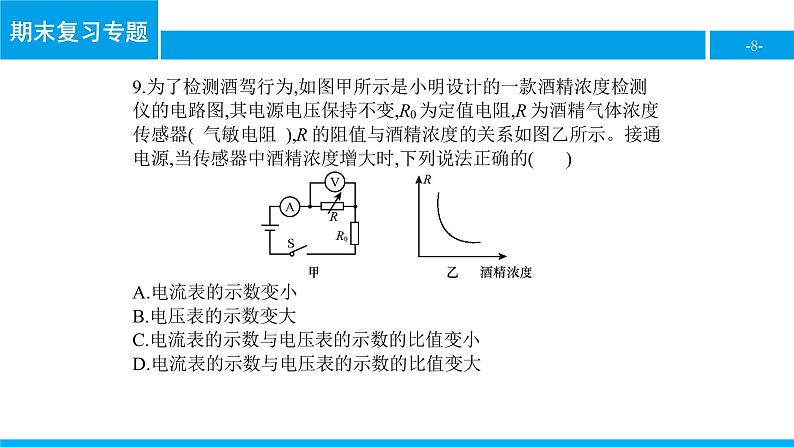

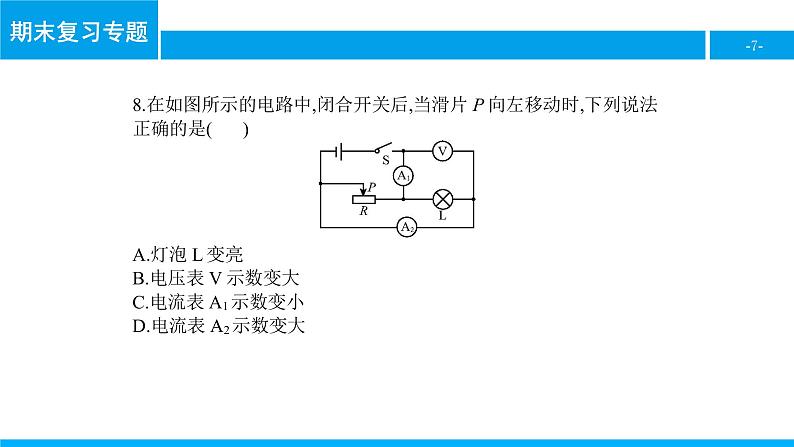

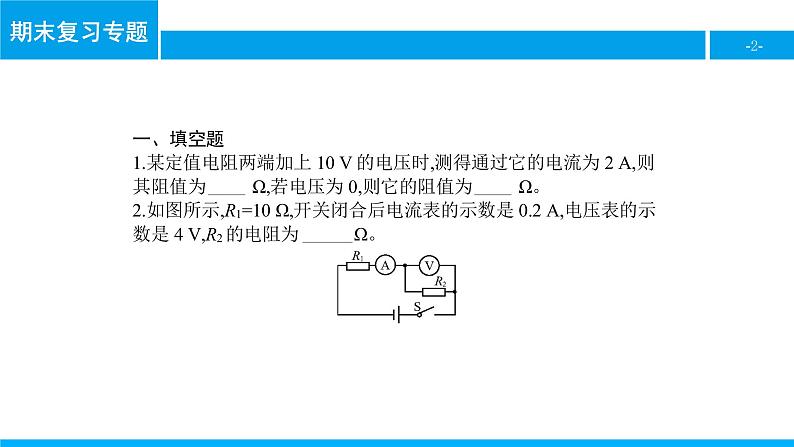

4.一个电压恒定的电源,在其两端只接一只电阻值为12 Ω的电阻R1,电流是0.5 A。如果在电阻R1两端并联一个阻值为8 Ω的电阻R2,并联电路的总电流为　1.25　A,若将R2改为与R1串联在原电路中,电路中电流为　0.3　A。 5.请将电源、电流表,电压表三个元件的符号填入下图电路的虚线框内,并将电路补充完整。要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小。
( 1 )请用笔画线代替导线将图乙中未完成的电路完成,且使滑动变阻器的滑片向左移动时电流表示数变大( 导线不能交叉 );
( 2 )连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压。造成这一现象的原因可能是　A　( 填字母 ); A.电阻断路B.电流表坏了C.滑动变阻器短路D.电阻短路( 3 )排除电路故障进行实验。为达到实验目的,滑动变阻器除了起到保护电路的作用外,还起到　控制定值电阻R两端电压一定　的作用。实验中,当把5 Ω的电阻换成10 Ω的电阻后,应把滑动变阻器滑片向　右　( 选填“左”或“右” )滑动,同时眼睛盯住　电压表示数　才可能达到这个目的; ( 4 )根据实验数据,作出I-R图像如图丙所示。根据实验目的分析图像可得出结论:　导体两端的电压一定时,通过导体的电流与导体的电阻成反比　。
( 1 )在图甲中找出连接错误的一根导线,并在导线上画“×”,用笔画线代替导线将实物图连接正确( 所画的导线要用实线,不可用虚线,导线不能交叉 );
