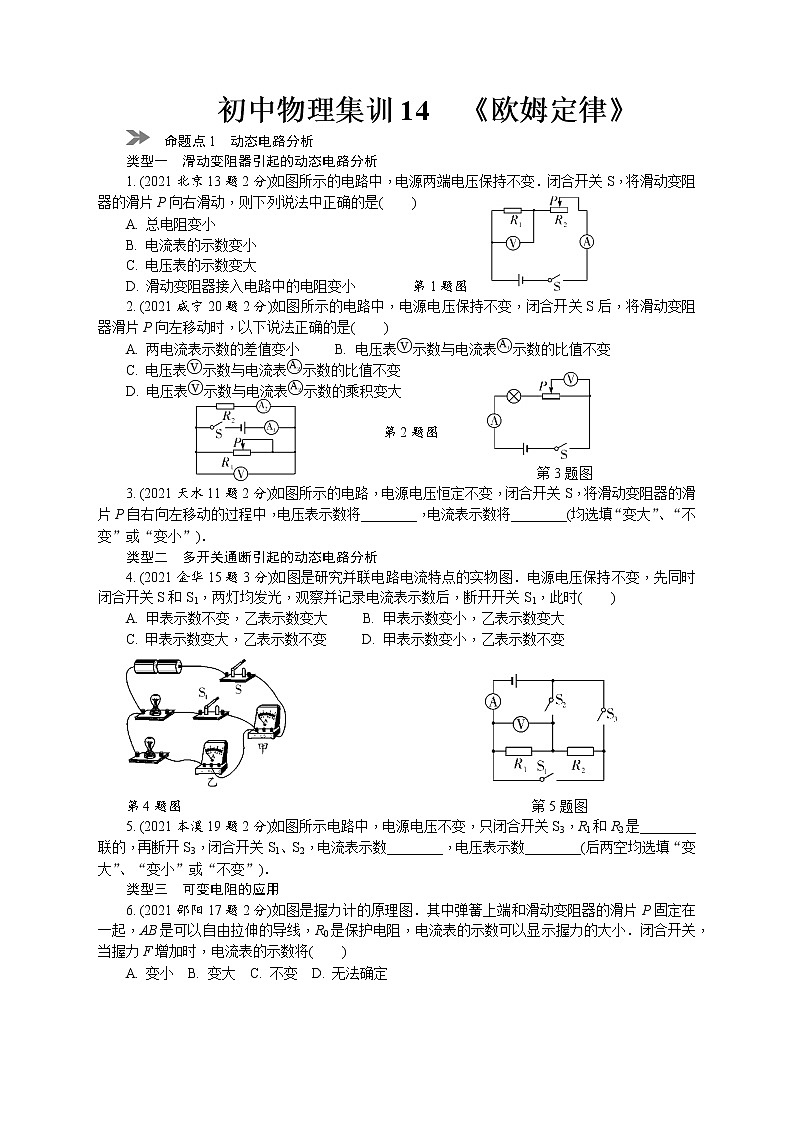

初中物理集训14　《欧姆定律》
　命题点1　动态电路分析
类型一　滑动变阻器引起的动态电路分析
1. (2021北京13题2分)如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是(　　)
A. 总电阻变小
B. 电流表的示数变小
C. 电压表的示数变大
D. 滑动变阻器接入电路中的电阻变小 第1题图
2. (2021咸宁20题2分)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是(　　)
A. 两电流表示数的差值变小 B. 电压表示数与电流表示数的比值不变
C. 电压表示数与电流表示数的比值不变
D. 电压表示数与电流表示数的乘积变大

第2题图
　　　　
第3题图
3. (2021天水11题2分)如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将________，电流表示数将________(均选填“变大”、“不变”或“变小”)．
类型二　多开关通断引起的动态电路分析
4. (2021金华15题3分)如图是研究并联电路电流特点的实物图．电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时(　　)
A. 甲表示数不变，乙表示数变大 B. 甲表示数变小，乙表示数变大
C. 甲表示数变大，乙表示数不变 D. 甲表示数变小，乙表示数不变

第4题图 第5题图　　　　
5. (2021本溪19题2分)如图所示电路中，电源电压不变，只闭合开关S3，R1和R2是________联的，再断开S3，闭合开关S1、S2，电流表示数________，电压表示数________(后两空均选填“变大”、“变小”或“不变”)．
类型三　可变电阻的应用
6. (2021邵阳17题2分)如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将(　　)
A. 变小 B. 变大 C. 不变 D. 无法确定

第6题图 第7题图　　　　

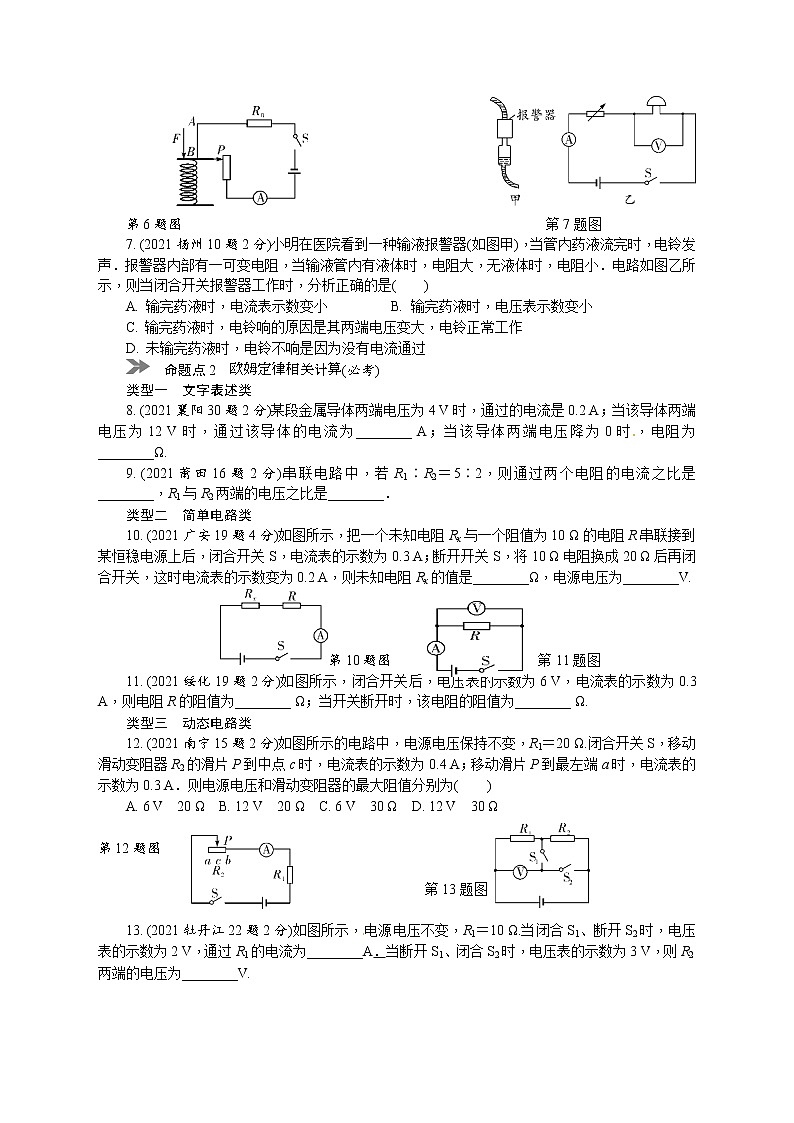

7. (2021扬州10题2分)小明在医院看到一种输液报警器(如图甲)，当管内药液流完时，电铃发声．报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小．电路如图乙所示，则当闭合开关报警器工作时，分析正确的是(　　)
A. 输完药液时，电流表示数变小 B. 输完药液时，电压表示数变小
C. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
D. 未输完药液时，电铃不响是因为没有电流通过
　命题点2　(必考)
类型一　文字表述类
8. (2021襄阳30题2分)某段金属导体两端电压为4 V时，通过的电流是0.2 A；当该导体两端电压为12 V时，通过该导体的电流为________ A；当该导体两端电压降为0时，电阻为________Ω.
9. (2021莆田16题2分)串联电路中，若R1∶R2＝5∶2，则通过两个电阻的电流之比是________，R1与R2两端的电压之比是________．
类型二　简单电路类
10. (2021广安19题4分)如图所示，把一个未知电阻Rx与一个阻值为10 Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3 A；断开开关S，将10 Ω电阻换成20 Ω后再闭合开关，这时电流表的示数变为0.2 A，则未知电阻Rx的值是________Ω，电源电压为________V.
第10题图 第11题图
11. (2021绥化19题2分)如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，则电阻R的阻值为________ Ω；当开关断开时，该电阻的阻值为________ Ω.
类型三　动态电路类
12. (2021南宁15题2分)如图所示的电路中，电源电压保持不变，R1＝20 Ω.闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A．则电源电压和滑动变阻器的最大阻值分别为(　　)
A. 6 V　20 Ω B. 12 V　20 Ω C. 6 V　30 Ω D. 12 V　30 Ω

第12题图
　　　　　　
第13题图

13. (2021牡丹江22题2分)如图所示，电源电压不变，R1＝10 Ω.当闭合S1、断开S2时，电压表的示数为2 V，通过R1的电流为________A．当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为________V.

第14题图

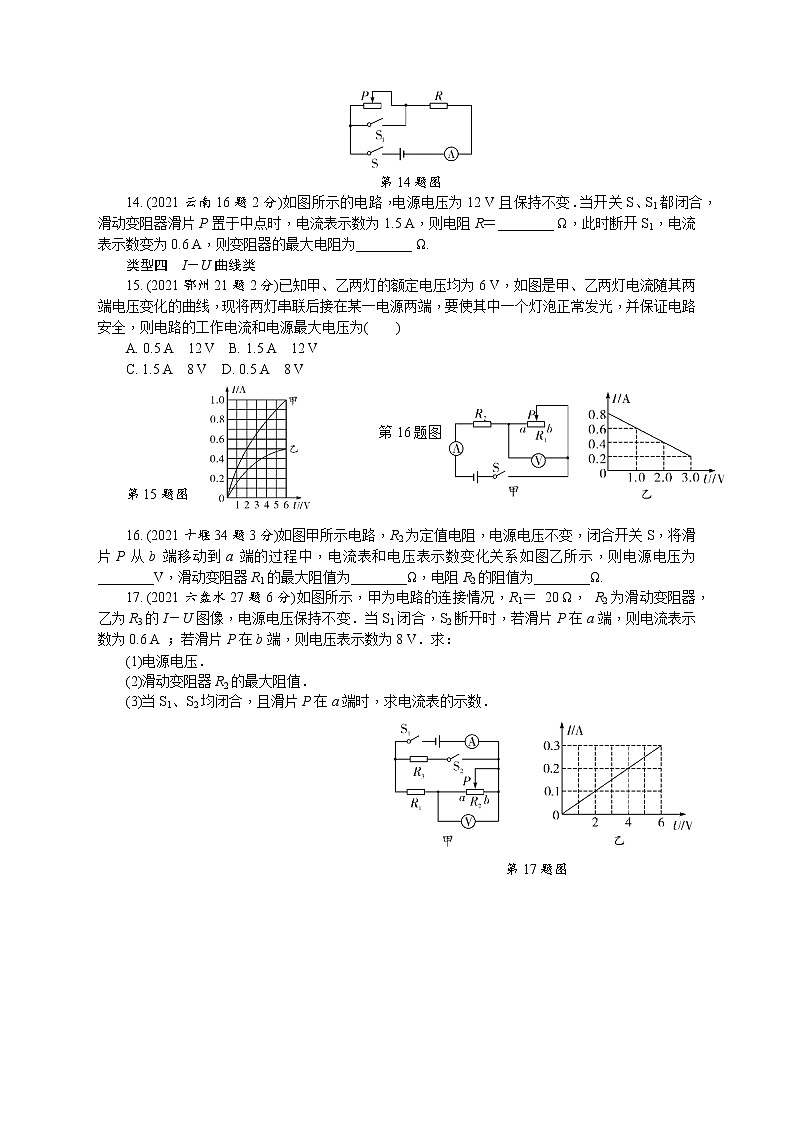

14. (2021云南16题2分)如图所示的电路，电源电压为12 V且保持不变．当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5 A，则电阻R＝________ Ω，此时断开S1，电流表示数变为0.6 A，则变阻器的最大电阻为________ Ω.
类型四　I－U曲线类
15. (2021鄂州21题2分)已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为(　　)
A. 0.5 A　12 V B. 1.5 A　12 V
C. 1.5 A　8 V D. 0.5 A　8 V

　　
第16题图


第15题图

16. (2021十堰34题3分)如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为________V，滑动变阻器R1的最大阻值为________Ω，电阻R2的阻值为________Ω.
17. (2021六盘水27题6分)如图所示，甲为电路的连接情况，R1＝ 20 Ω， R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A ；若滑片P在b端，则电压表示数为8 V．求：
(1)电源电压．
(2)滑动变阻器R2的最大阻值．
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数．

第17题图







　命题点3　探究电流与电压的关系
18. (2021重庆B卷17题9分)小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R′的规格是“20 Ω　2 A”．

第18题图
(1)如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整(要求所补画的元件与实物电路对应)．
(2)开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是________(选填“A”或“B”)
A. 电流表没调零　　　B. 电流表正负接线柱接反了
(3)确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5 A，电压表示数如图丁所示，记为________V；他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第______组(填写实验序号)，理由是 ．

实验序号
①
②
③
④
电压/V
0.5
1.2
1.8

电流/A
0.10
0.24
0.34
0.5
(4)排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在________不变时，通过导体的电流与导体两端的电压成________比；
(5)小薇利用实验数据还计算出定值电阻R的阻值为________ Ω(结果保留一位小数)；
(6)以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是________．
A. 探究影响滑动摩擦力大小的因素
B. 探究杠杆的平衡条件 C. 刻度尺测物体的长度
　命题点4　探究电流与电阻的关系
19. (2021吉林25题6分)某小组在“探究电流与电阻关系”的实验中，设计了如图所示的电路：

第19题图
(1)请你用笔画线代替导线将图示电路连接完整；
(2)电源由两节电压为1.5 V的电池串联组成，则电源电压为________V；
(3)若分别将5 Ω、10 Ω、15 Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5 V不变，那么选取的滑动变阻器的最大阻值应该不小于______Ω.由此得到结论：电压一定时，电流与电阻成________；
(4)保持电压表示数为2 V的条件下重复进行上述实验，其目的是： ．

　命题点5　
20. 小华做测量电阻的实验，电源电压为6 V，滑动变阻器标有“20 Ω　1 A”字样．

第20题图
(1)在图甲中用笔画线代替导线将实验电路连接完整．
(2)闭合开关前应将滑动变阻器的滑片移动到________端．
(3)闭合开关后，电压表示数如图乙所示．为准确测量这一电压，接下来小华应进行的操作是__________________________．
(4)实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变，产生这一现象的原因是____________．
(5)下表五组数据中有一组数据不是本实验中测得的，它是第________(填写表格中表示序号的数字)组，你判断的依据是
序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.19
0.30
0.40
0.51
【补充设问】
(1)电路连接正确后，滑片向右移动，电流表的示数________，电压表的示数________(均选填“变大”、“变小”或“不变”)
(2)小华把第三次实验测得的阻值作为最后的结果，你认为是否合理：________，理由是
．
(3)小明同学根据自己所记录的数据绘制了如下图像，

根据图像可知判断出，小明将电压表并联在________两端(选填“滑动变阻器”或“待测电阻”)；由此可以计算出定值电阻的阻值为________Ω
(4)同学们又设计了两种测量方案，方案中定值电阻的阻值为R0.

①方案一：闭合开关S，如果电压表和的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝________．
②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I1R0＝I2Rx可得Rx＝.请判断结果是否正确并简要说明理由：
________________________________________________________________________.
21. (2015潍坊19题6分)小明同学利用电流表A、单刀双掷开关S、电阻箱R、滑动变阻器R0和电源测量未知电阻Rx的阻值，实验电路图如图甲所示．实验操作如下：

第21题图
①移动滑动变阻器的滑片P，使滑动变阻器接入电路的阻值最大．将S拨至a处，再次移动滑片P，使滑动变阻器的部分阻值接入电路，读出电流表的示数I1.
②保持滑片P位置不变，将电阻箱值调到最大，再将S从a拨至b处，调节电阻箱使电流表的示数为I2，此处电阻箱的示数为R′.
(1)若I1＝I2，则待测电阻值Rx________R′(选填“＞”、“＜”或“＝”)．
(2)若I1＞I2，则待测电阻值Rx________R′(选填“＞”、“＜”或“＝”)．
(3)图乙所示电阻箱的示数为________Ω.
　命题点6　测量小灯泡的电阻
22. 在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5 V.
甲　乙
　　　　　　第22题图　
猜想
电压表示
数情况
电流表示
数情况
灯泡
断路

示数接
近零
灯泡
短路
示数
为零
有示数
(1)请用笔画线代替导线，将图甲的实物图未连接部分补充完整(连线不得交叉)．
(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．
(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图像，如图乙所示．分析图像可知，小灯泡正常工作时灯丝电阻为_______Ω.
(4)从图像还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了．从物理学角度分析，造成这一现象的原因是 ．

中考冲刺集训
(时间：60分钟　满分：90分)
一、选择题(本大题共10小题，每小题2分，共20分)
1. (2021莆田14题)从欧姆定律可导出R＝，下列说法正确的是(　　)
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
2. (2021柳州12题)甲、乙两电阻分别是R甲＝5 Ω，R乙＝10 Ω，现将甲、乙并联后接在电源两端，下列分析正确的是(　　)
A. 甲两端的电压大于乙两端的电压
B. 通过甲的电流与通过乙的电流相等
C. 甲两端的电压等于乙两端的电压
D. 甲的电功率与乙的电功率相等
3. (2021云南8题)小明利用如图所示的电路测Rx的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针均几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是(　　)
　　　　　　　　　　　　　　　　　　　　　
A. Rx短路 B. Rx断路
C. 电流表断路 D. 滑动变阻器断路

第3题图
　　　　
第4题图
4. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是(　　)
A. R2＞R1 B. R1＝R2 C. R2＜R1 D. 无法确定
5. (2021朝阳28题)如图所示，电源电压不变，R1为定值电阻，开关闭合当R2的滑片向左移动的过程中，下列判断正确的是(　　)
　　　　　　　　　　　　　　　　　　　　　　

A. 示数变小，示数变大 B. 示数变小，示数变小
C. 示数变大，示数变小 D. 示数变大，示数变大

第5题图
　　　　
第6题图

6. (2021广元10题)如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是(　　)
A. 2∶5 B. 3∶5 C. 2∶3 D. 5∶2
7. (2021茂名12题)如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是(　　)

8. (2021黔东南8题)我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是(　　)
　　
第8题图
A. 当酒精浓度减小时，R的阻值减小
B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C. 当酒精浓度增大时，电压表的示数变大
D. 当酒精浓度增大时，电流表的示数变小

第9题图
9. (2021绵阳19题3分)小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200 Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7 V，电流表读数增加0.4 A．最后小红得到Rx的阻值为(　　)
A. 5 Ω B. 3 Ω
C. 2 Ω D. 1.75 Ω
10. (2021天水5题)如图甲所示是电阻甲和乙的I－U图像，下列说法正确的是(　　)

第10题图


A. 电阻乙为定值电阻
B. 当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C. 如图乙所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D. 如图丙所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A
二、填空题(每空1分，共26分)
11. (2021安徽8题)图中电源电压3 V恒定不变，电阻R1＝10 Ω，R2＝5 Ω，则闭合开关S后，电压表示数为________V.

第11题图
　　　　
第12题图
12. (2021绥化21题)如图所示，电源电压不变，开关S由闭合到断开时，电流表的示数将________，电压表的示数将________．(选填“增大”、“减小”或“不变”)
13. (2021北京27题)小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________Ω.

第13题图
14. (2021郴州21题)如图所示，电源电压为9 V且保持不变，R1＝30 Ω.闭合开关后，电压表示数为3 V，则电阻R1两端的电压为________V，电流表的示数为________A.

第14题图
　　　　
第15题图
15. (2021齐齐哈尔23题)如图甲所示电路，闭合开关S后两电流表的指针指在同一位置，两表的示数如图乙所示，则L1灯的电流为________A，两灯电阻之比为R1：R2＝________．
16. (2021娄底16题4分)如图所示电路中，电源电压6 V保持不变，定值电阻R1为10 Ω，滑动变阻器R的最大阻值为20 Ω，当开关S闭合，滑片P由最右端向最左端滑动的过程中，电流表示数________(选填“变小”、“变大”或“不变”)，在此过程中电压表示数的变化范围是________V.

第16题图
　　　
第17题图
17. (2021桂林19题)甲、乙两电阻的电流与电压关系如图所示．由图可知，通过同一电阻的电流与它两端的电压成__________(选填“正比”或“反比”)，阻值R甲____R乙(选填“>” “I2，根据欧姆定律可知，在电压一定时，电流越大，导体的电阻就越小，B、C、D错误，故A正确．
5. A　【解析】定值电阻R1与滑动变阻器R2串联，当滑动变阻器的滑片P向左移动时，滑动变阻器R2阻值连入的电阻变小，电路的总电阻R变小，由于电源电压保持不变，由欧姆定律I＝可知，电路的电流变大，故示数变大；由于通过R1的电流变大，而电阻R1的阻值不变，由U＝IR可知R1两端的电压变大，电压表所测电压为R2两端电压，U2＝U总－ U1所以其示数变小，因此表的示数变大、表的示数变小，所以 B、C、D三个选项都错误；故选A
6. A　【解析】由电路图知，当开关S闭合，甲、乙两表为电压表时，R1、R2串联，甲测量的是总电压U，乙测R2两端电压U2，两表的示数之比U甲∶U乙＝5∶3，则R2两端电压为U2＝U，则R1两端电压为U1＝U－U＝U，由串联分压知：＝＝＝；由电路图可知，当开关S断开，甲、乙为电流表时，R1、R2并联，甲测通过R2的电流I2，乙测干路电流I，两表示数之比＝＝＝＝＝.所以B、C、D错误，故选A.
7. D　【解析】A图中，两电阻串联，电压表、分别测R0、Rx，两端的电压，由I＝可以得出电路中的电流，再由Rx＝得出，Rx＝，A图可以求得Rx的电阻；B图中，R0、Rx串联，开关S1断开时，电压表测量R0两端电压U1，开关S1闭合后，电压表测量R0、Rx的总电压U2，由I＝可以得出电路中的电流，再根据串联电路中电流、电压关系可知，Rx＝；B图可以求得Rx的电阻；C图中，两电阻并联，测通过R0的电流I1，测通过Rx的电流I2，根据并联电路中电压规律，结合欧姆定律可知，Rx＝；C图可以求得Rx的电阻；D图中，两电阻串联，电流表测总电流，此时Rx两端的电压无法求出，D图不能求出Rx的电阻．故选D.
8. C　【解析】由图乙可知，R的阻值与酒精浓度成反比例关系

选项
解读
正误
A
当酒精浓度减小时，R的阻值增大

B
由图甲可以看出，电阻R和R0串联，通过R0的电流为电流表示数，夹在R0两端的电压为电压表示数，所以不管酒精浓度是否变化，电压表与电流表的示数之比始终等于R0的阻值，R0不变，比值不变

C
当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，由串联电路电压的分配关系可知，R分得电压变小，则R0两端的电压变大，电压表的示数变大
√
D
当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，电路中的总电阻变小，电源电压不变，由I＝可得电路中的电流变大

9.B　【解析】开关S掷于a时，待测电阻Rx、电阻R和滑动变阻器R0串联在电路中，电流表测量电路电流，电压表测量的是Rx和电阻R两端的总电压，故可得Rx和R的总电阻是R总＝＝＝5 Ω，再把开关S掷于b时，电流表仍测量串联电路的电流，电压表测量电阻R两端电压UR＝2.5 V－0.7 V＝1.8 V，电流IR＝0.5 A＋0.4 A＝0.9 A，所以电阻R的阻值R＝＝＝2 Ω，则电阻Rx的阻值Rx＝5 Ω－2 Ω＝3 Ω.故选B.
10. C　【解析】因为甲图像为正比例函数，因此图像中对应电压和电流值的比值不变，故甲为定值电阻；而乙图像中的电压和电流值的比值时刻在发生变化，因此电阻乙不是定值电阻，A选项错误；从图像中可以看出，当甲电阻两端电压为2 V时，对应的电流为0.4 A，此时甲的阻值R甲＝＝＝5 Ω，B选项错误；由图甲可知，当电路中的电流为0.2 A，电阻甲两端的电压U甲＝1 V，电阻乙两端的电压U乙＝2 V，由图乙可知，R甲和R乙是串联的，此时R甲的电阻为：R甲＝＝＝5 Ω，乙的电阻为：R乙＝＝＝10 Ω，电路的总电阻是R＝R甲＋R乙＝5 Ω＋10 Ω＝15 Ω， C选项正确；由图甲可知，当电路中的电压为2 V时，通过电阻甲的电流为0.4 A，通过电阻乙的电流为0.2 A，由图丙可知，甲和乙是并联的，所以电路中的总电流为0.2 A＋0.4 A＝0.6 A，D选项错误．故选C.
11. 2　【解析】本题考查了串联电路中欧姆定律的应用．在串联电路中电源电压恒定不变时，各用电器两端电压之比等于各电阻之比，电压表测量的是R1两端的电压，所以有＝，代入数值R1＝10 Ω，R2＝5 Ω，可得U＝2 V.
12. 减小　不变　【解析】识图：先去(电压表为断路，电流表为导线)，R与L是并联；后添，电压表测的是电源电压，电流表测的是干路中的电流．开关S由闭合(R和L并联，有两个支路)到断开(只有L连入电路，少了一个支路的电流)，电流表示数减小，故电压表示数不变．
13. 2　0.5　4　【解析】电压表接0～3 V的量程，示数为2 V．电流表接0～0.6 A的量程，示数为0.5 A．根据欧姆定律的变形式可知，待测电阻的阻值为Rx＝＝＝4 Ω.
14. 6　0.2　【解析】R1两端的电压 U1＝U－U2＝9 V－3 V＝6 V，因串联电路中各处电流相等，则电流表示数等于通过R1中的电流，由欧姆定律可得：I1＝＝＝0.2 A.
15. 2　1∶4　【解析】首先利用“去表法”判断电路的连接方式为并联，电流表测量灯L2的电流，电流表测量干路电流．两表指在同一位置，说明两表所用量程不同，分别为0～0.6 A和0～3 A，所以两电流表示数分别为0.5 A和2.5 A，根据并联电路中电流规律可知通过L1的电流I1＝I－I2＝2.5 A－0.5 A＝2 A；再根据并联电路分流原理可知，＝＝＝.
16. 变大　2～6　【解析】滑片P向左端滑动的过程中，串联电路中的总电阻逐渐变小，由I＝可知，在电压一定时，电阻变小，电流变大；当滑片在最右端时，电路中的总电阻R总＝10 Ω＋20 Ω＝30 Ω，则电路中的电流为I＝＝＝0.2 A，定值电阻R1两端的电压U1＝IR1＝0.2 A×10 Ω＝2 V，则电压表的示数变化范围为2～6 V.
17. 正比
