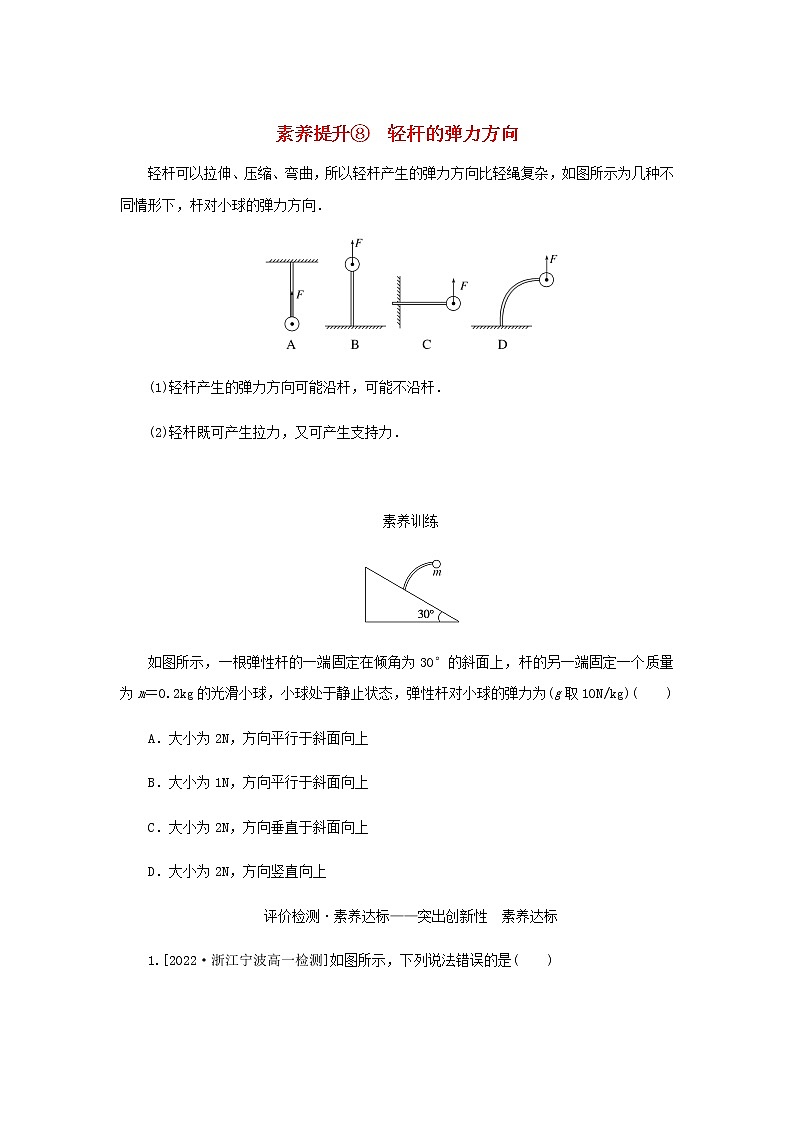

素养提升⑧　轻杆的弹力方向

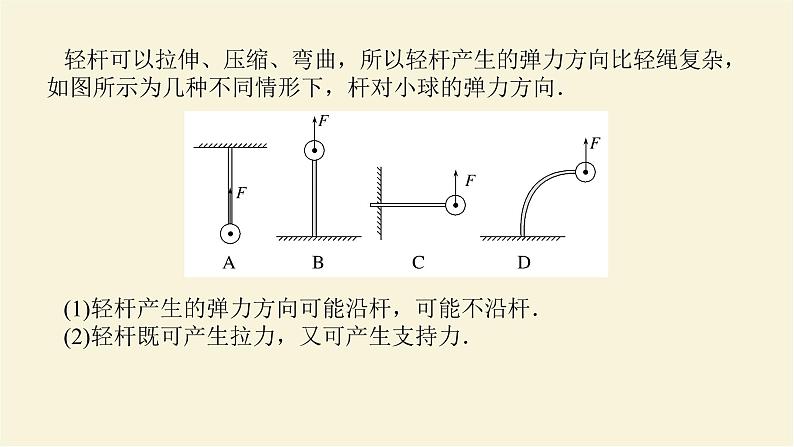

轻杆可以拉伸、压缩、弯曲，所以轻杆产生的弹力方向比轻绳复杂，如图所示为几种不同情形下，杆对小球的弹力方向．

(1)轻杆产生的弹力方向可能沿杆，可能不沿杆．

(2)轻杆既可产生拉力，又可产生支持力．

素养训练

如图所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个质量为m＝0.2kg的光滑小球，小球处于静止状态，弹性杆对小球的弹力为(g取10N/kg)(　　)

A．大小为2N，方向平行于斜面向上

B．大小为1N，方向平行于斜面向上

C．大小为2N，方向垂直于斜面向上

D．大小为2N，方向竖直向上

评价检测·素养达标——突出创新性　素养达标

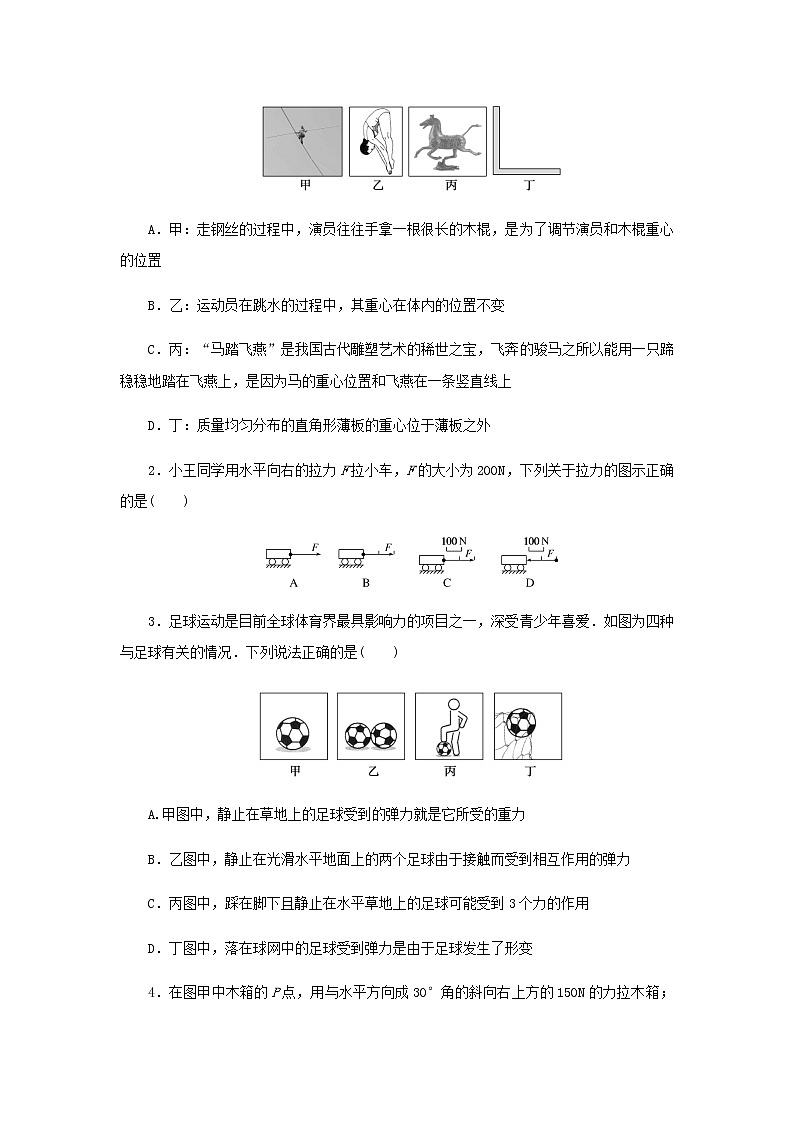

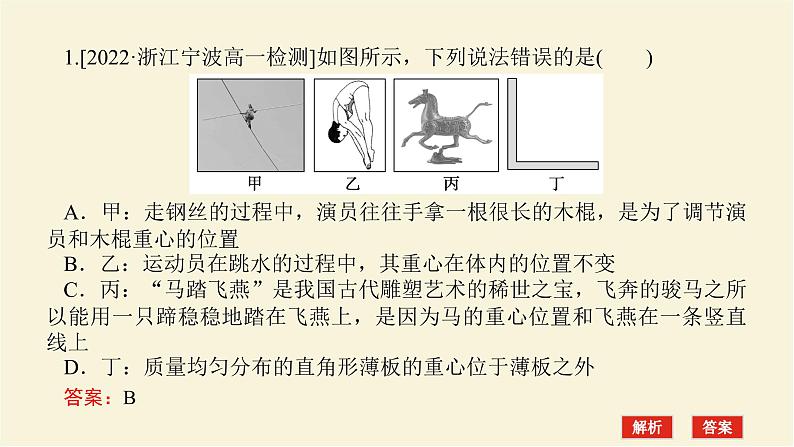

1.[2022·浙江宁波高一检测]如图所示，下列说法错误的是(　　)

A．甲：走钢丝的过程中，演员往往手拿一根很长的木棍，是为了调节演员和木棍重心的位置

B．乙：运动员在跳水的过程中，其重心在体内的位置不变

C．丙：“马踏飞燕”是我国古代雕塑艺术的稀世之宝，飞奔的骏马之所以能用一只蹄稳稳地踏在飞燕上，是因为马的重心位置和飞燕在一条竖直线上

D．丁：质量均匀分布的直角形薄板的重心位于薄板之外

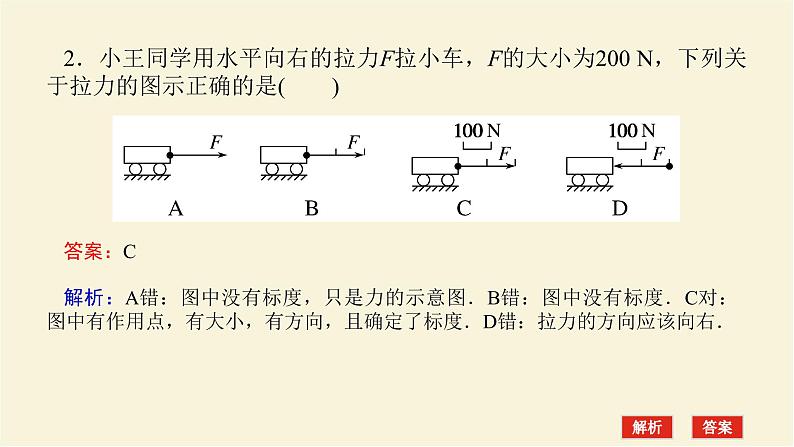

2．小王同学用水平向右的拉力F拉小车，F的大小为200N，下列关于拉力的图示正确的是(　　)

3．足球运动是目前全球体育界最具影响力的项目之一，深受青少年喜爱．如图为四种与足球有关的情况．下列说法正确的是(　　)

A.甲图中，静止在草地上的足球受到的弹力就是它所受的重力

B．乙图中，静止在光滑水平地面上的两个足球由于接触而受到相互作用的弹力

C．丙图中，踩在脚下且静止在水平草地上的足球可能受到3个力的作用

D．丁图中，落在球网中的足球受到弹力是由于足球发生了形变

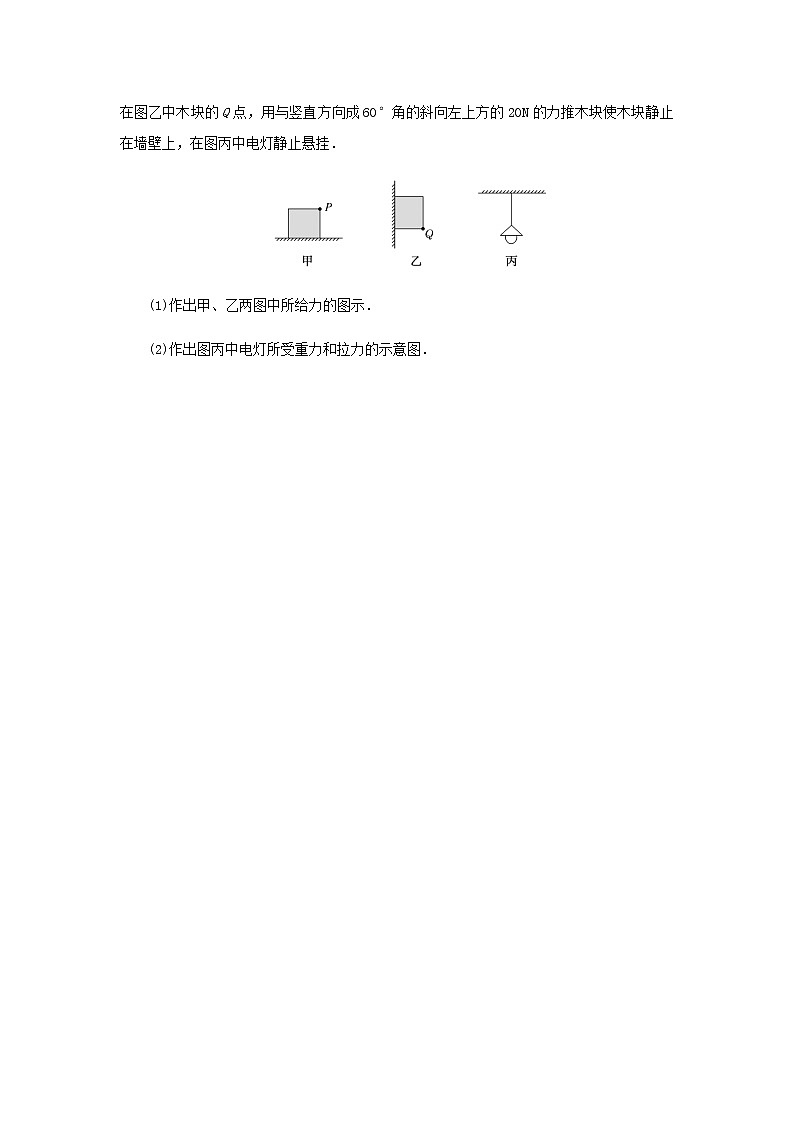

4．在图甲中木箱的P点，用与水平方向成30°角的斜向右上方的150N的力拉木箱；在图乙中木块的Q点，用与竖直方向成60°角的斜向左上方的20N的力推木块使木块静止在墙壁上，在图丙中电灯静止悬挂．

(1)作出甲、乙两图中所给力的图示．

(2)作出图丙中电灯所受重力和拉力的示意图．

5．一款可调握力器结构如图所示，通过调节右侧旋钮可令弹簧下悬点在A到B间移动，从而使弹簧初始弹力在0到25N之间变化．已知弹簧下端处于A点时，弹簧与水平杆成53°角，当其调节到B点时，弹簧与水平杆成37°角，已知AB间长3.5cm，则该弹簧的劲度系数为(　　)

A．80N/mB．900N/m

C．1000N/mD．1200N/m

素养提升⑧

素养训练

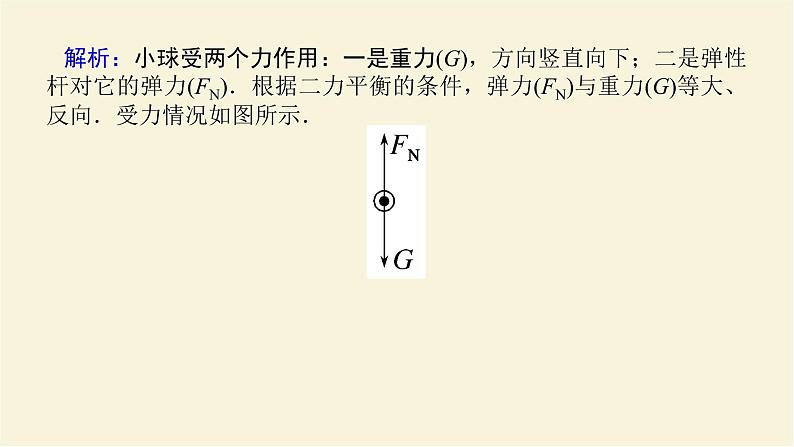

解析：小球受两个力作用：一是重力(G)，方向竖直向下；二是弹性杆对它的弹力(FN)．根据二力平衡的条件，弹力(FN)与重力(G)等大、反向．受力情况如图所示．

答案：D

评价检测·素养达标

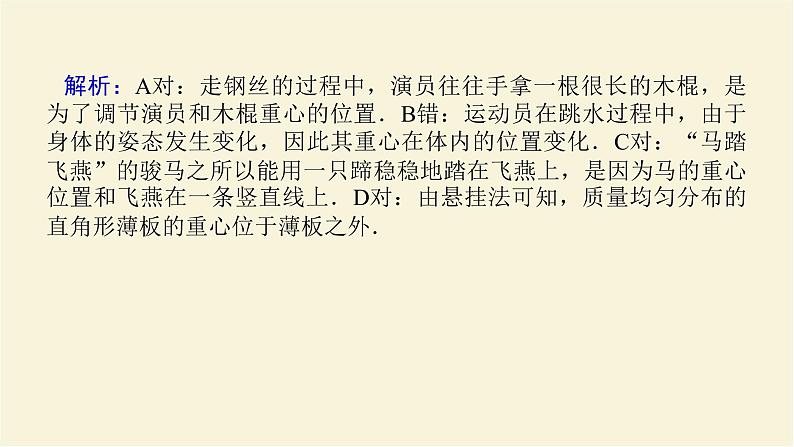

1．解析：A对：走钢丝的过程中，演员往往手拿一根很长的木棍，是为了调节演员和木棍重心的位置．B错：运动员在跳水过程中，由于身体的姿态发生变化，因此其重心在体内的位置变化．C对：“马踏飞燕”的骏马之所以能用一只蹄稳稳地踏在飞燕上，是因为马的重心位置和飞燕在一条竖直线上．D对：由悬挂法可知，质量均匀分布的直角形薄板的重心位于薄板之外．

答案：B

2．解析：A错：图中没有标度，只是力的示意图．B错：图中没有标度．C对：图中有作用点，有大小，有方向，且确定了标度．D错：拉力的方向应该向右．

答案：C

3．解析：甲图中，静止在草地上的足球受到的弹力大小等于重力大小，但由于两者不是同一个力，所以不能说弹力就是重力，A项错误；乙图中，静止在光滑水平地面上的两个足球之间如果存在弹力，则在水平方向上合力不为零，不能处于静止状态，所以两足球间没有弹力存在，B项错误；踩在脚下且静止在水平草地上的足球受到重力、支持力及人脚对其压力的作用，故可能受到3个力的作用，C项正确；由于网的形变，而使球受到了弹力，D项错误．

答案：C

4．答案：如图所示

5.

解析：如图所示，设OD＝d，由几何关系可知OA＝，OB＝，DA＝，DB＝，且AB＝DB－DA＝3.5 cm，由题意知弹簧的伸长量Δx＝OB－OA，由胡克定律得F＝k·Δx，联立并代入数据得k＝1 000 N/m，故C正确．

答案：C
