初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流课时练习

这是一份初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流课时练习，文件包含144科学探究串联和并联电路的电流备作业解析版docx、144科学探究串联和并联电路的电流备作业原卷版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

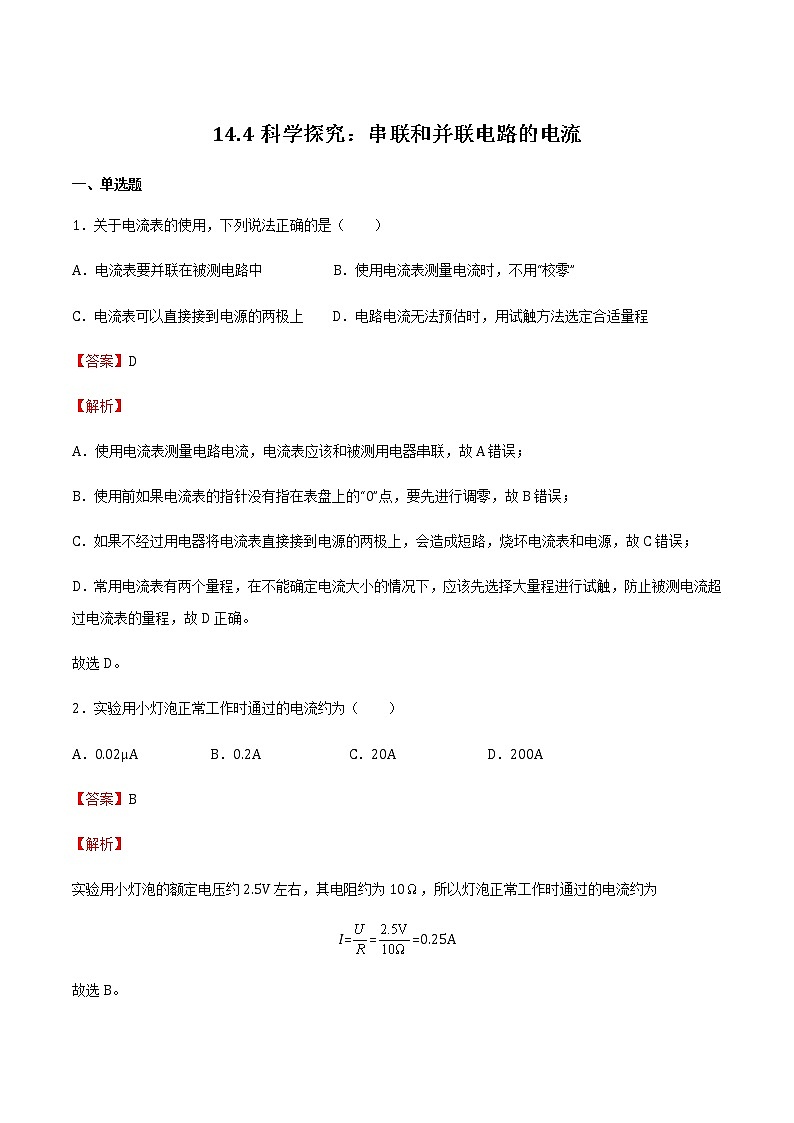

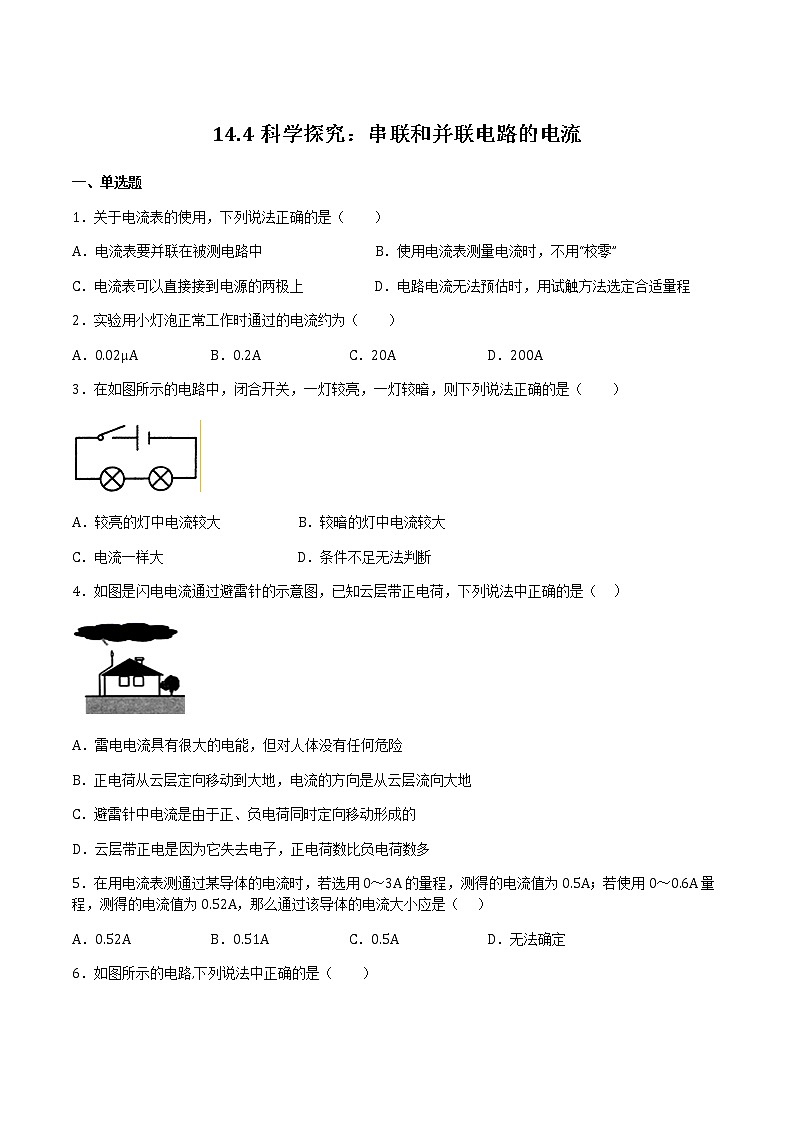

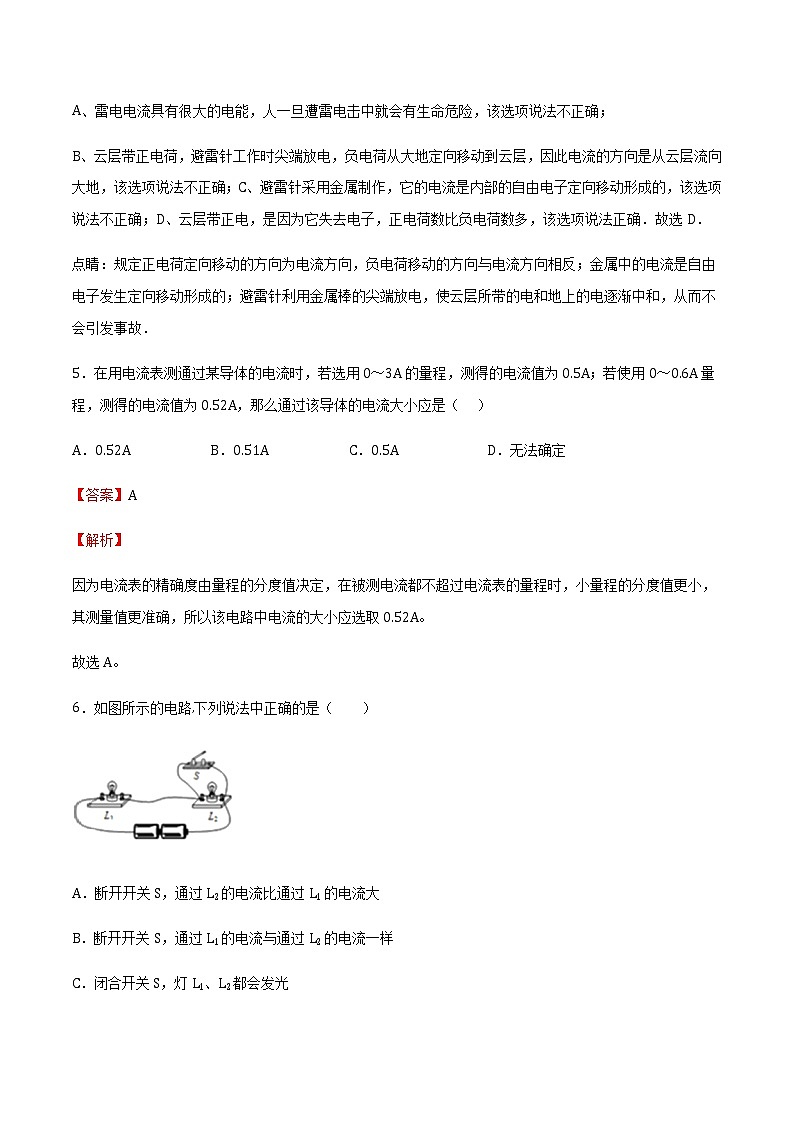

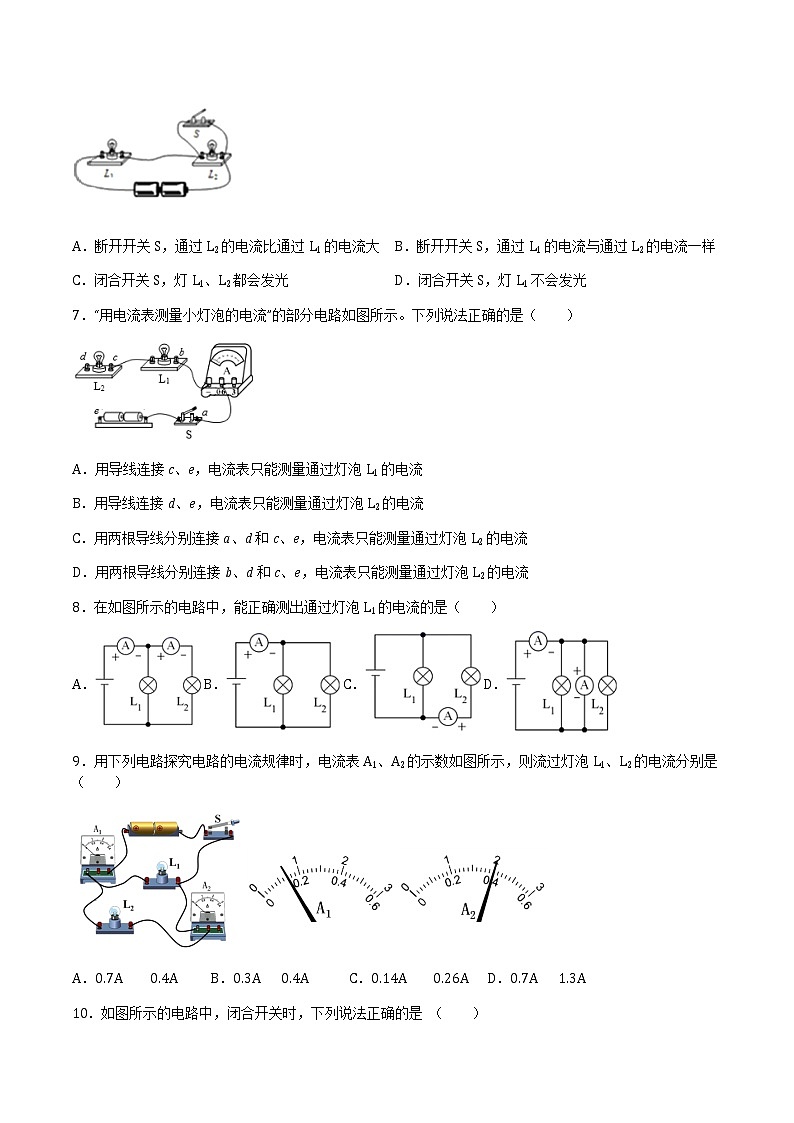

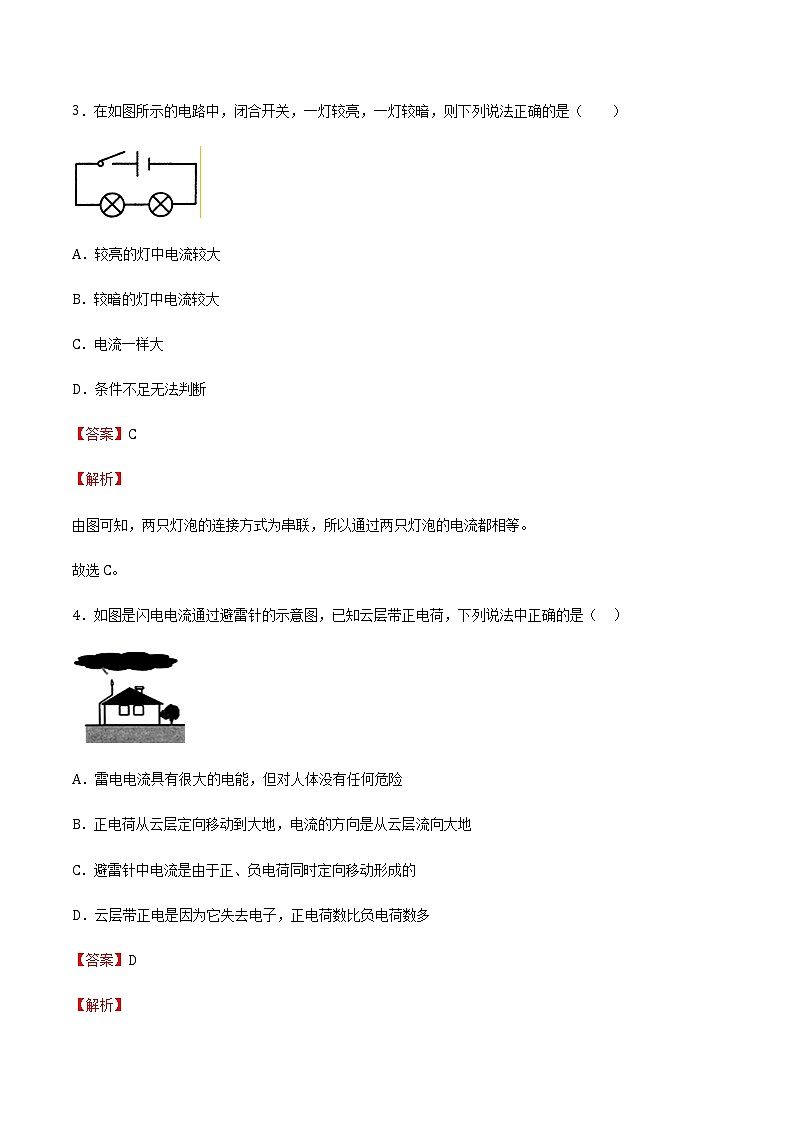

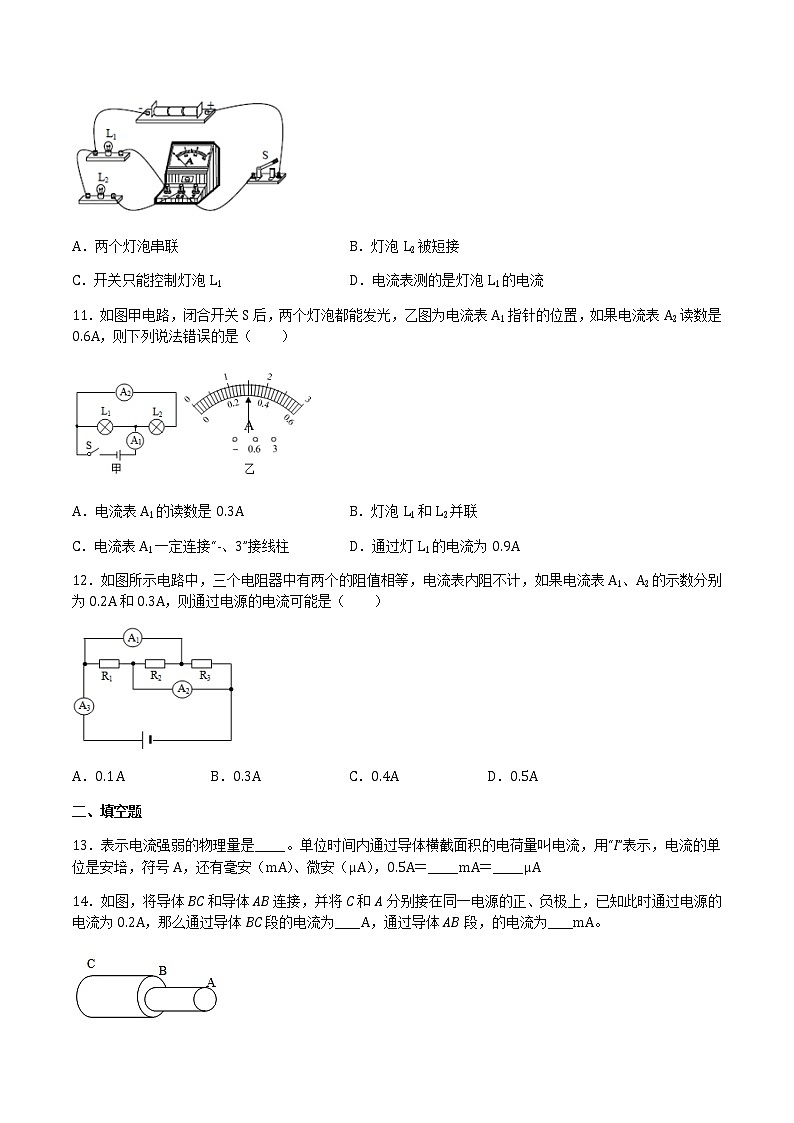

14.4科学探究：串联和并联电路的电流一、单选题1．关于电流表的使用，下列说法正确的是（　　）A．电流表要并联在被测电路中                B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上          D．电路电流无法预估时，用试触方法选定合适量程2．实验用小灯泡正常工作时通过的电流约为（　　）A．0.02µA B．0.2A C．20A D．200A3．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（　　）A．较亮的灯中电流较大           B．较暗的灯中电流较大C．电流一样大                   D．条件不足无法判断4．如图是闪电电流通过避雷针的示意图，已知云层带正电荷，下列说法中正确的是（  ）A．雷电电流具有很大的电能，但对人体没有任何危险B．正电荷从云层定向移动到大地，电流的方向是从云层流向大地C．避雷针中电流是由于正、负电荷同时定向移动形成的D．云层带正电是因为它失去电子，正电荷数比负电荷数多5．在用电流表测通过某导体的电流时，若选用0～3A的量程，测得的电流值为0.5A；若使用0～0.6A量程，测得的电流值为0.52A，那么通过该导体的电流大小应是（  ）A．0.52A B．0.51A C．0.5A D．无法确定6．如图所示的电路,下列说法中正确的是（　　）A．断开开关S，通过L2的电流比通过L1的电流大  B．断开开关S，通过L1的电流与通过L2的电流一样C．闭合开关S，灯L1、L2都会发光               D．闭合开关S，灯L1不会发光7．“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（    ）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流8．在如图所示的电路中，能正确测出通过灯泡L1的电流的是（　　）A．B．C．D．9．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）A．0.7A    0.4A B．0.3A   0.4A C．0.14A    0.26A D．0.7A   1.3A10．如图所示的电路中，闭合开关时，下列说法正确的是 （　　）A．两个灯泡串联 B．灯泡L2被短接C．开关只能控制灯泡L1 D．电流表测的是灯泡L1的电流11．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）A．电流表A1的读数是0.3A B．灯泡L1和L2并联C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A12．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）A．0.1 A B．0.3A C．0.4A D．0.5A二、填空题13．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（µA），0.5A＝______mA＝______µA14．如图，将导体BC和导体AB连接，并将C和A分别接在同一电源的正、负极上，已知此时通过电源的电流为0.2A，那么通过导体BC段的电流为_____A，通过导体AB段，的电流为_____mA。15．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。16．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。 17．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时，若发现电流表A1和A2的示数不相等，分析其原因，则可能是______。18．如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L1的电流与通过灯L2的电流之比是______；若把灯L1与灯L2串联，通过灯L1的电流与通过灯L2的电流之比是______。 19．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。20．如图所示，若将两个开关都闭合时，电灯L1、L2、L3的连接方式是_________（填“串联”或“并联”），此时通过L1、L3的电流之比为1∶6，A1和A2的指针偏转角度相同，当S1断开时，A2的示数减少了0.4A，那么两开关都闭合时流过L2的电流为_________A。  三、作图题21．根据图1所示实物图在图2的虚线框内画出相应的电路图．（_______）22．请在图中用笔画线代替导线，按要求连接电路．要求：（_______）（1）开关S1同时控制两盏电灯，开关S2控制电灯L2；（2）电灯L1、L2并联；（3）电流表测通过电灯L2的电流（估计电流大约是1.5A）；（4）所画导线不能交叉.23．综合作图：一个电路盒面板上有两个小灯泡L1、L2，两个开关S1、S2，1个电流表．为研究盒内的电路结构，小明做了如下实验：根据实验情况，请你在下面的方框内画出盒内电路的电路图．（_________）闭合开关开关S1开关S2开关S1、S2灯泡L1不发光发光不发光灯泡L2不发光发光发光电流表示数无示数有示数有示数   四、实验题24．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：(1)在连接电路前开关应________；(2)测量时产生这种现象的原因是________；(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。_____。25．小虎按照如图所示的电路探究“串联电路电流的规律”:（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。26．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：(1)在连接电路时，开关应处于________状态；(2)图甲中电流表测量的是通过灯泡________的电流；(3)小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是________；(4)小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是_________A；(5)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线________（选填“a“、“b”、“c”）的右端接在电流表的________（选填“3”、“0.6”、“﹣”）接线柱上；(6)闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法________。27．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；（6）本次实验的不足之处是：_______。28．为了探究并联电路中电流关系，小瑜同学设计了如图甲所示电路进行实验。（1）他按照甲图连接好并联电路，测量干路电流应该将电流表串联在甲图中的______（选填“A”、“B”或“C”）处，但闭合开关前，未注意观察电流表指针如图乙所示，接通电路后电流表读数如图丙所示，则此时干路电流的真实值______（选填“大于”、“等于”或“小于”）0.56A；（2）改正错误后小瑜把电流表接入C处测量支路电流，闭合开关后，电流表的指针来回摆动。故障的原因可能是______A．电流表被烧坏B．某段导线断开C．某电阻被短路D．某接线柱处接触不良（3）小芳重新检查和连接了电路中各个接线柱后电路恢复正常，多次实验且记录数据后，她总结得出结论：在并联电路中______。 IAIBIC第一次测量0.22A0.12A0.10A第二次测量0.44A0.24A0.20A第三次测量0.55A0.30A0.25A 29．在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流。 (1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_______。(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为_____A。(3)如果他在测量b处的电流时，发现电流表的指针偏转如图丙所示，原因是_______；(4)她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异。下列分析正确的是_____。Ia/（A）Ib/（A）Ic/（A）0.160.150.14 A．可能是因为测量误差造成的 B．是因为没有对电流表调零造成的C．串联电路中各处的电流本来就不等D．电流从电源正极流向负极的过程中，电流越来越小 五、计算题30．如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：(1)电流表A的示数为多少？(2)通过灯泡L2的电流为多少？31．认真观察图，分析并解答下面的问题：(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
