人教版九年级全册第2节 电流和电路教学课件ppt

这是一份人教版九年级全册第2节 电流和电路教学课件ppt，共15页。PPT课件主要包含了电源短路，如图所示等内容，欢迎下载使用。

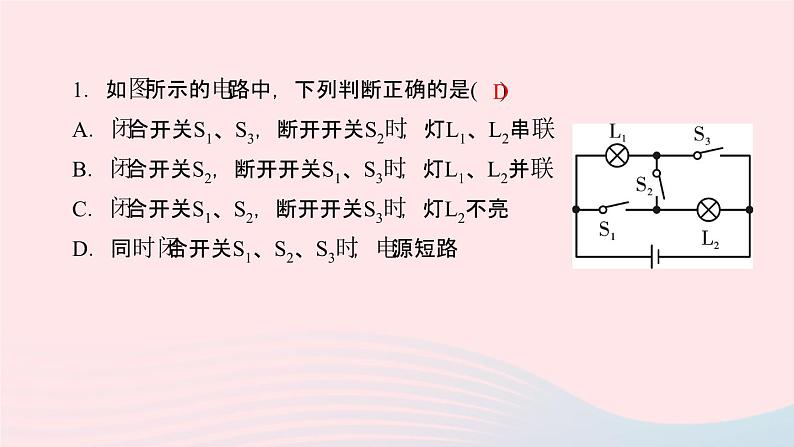

1．如图所示的电路中，下列判断正确的是( )A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L2不亮D．同时闭合开关S1、S2、S3时，电源短路

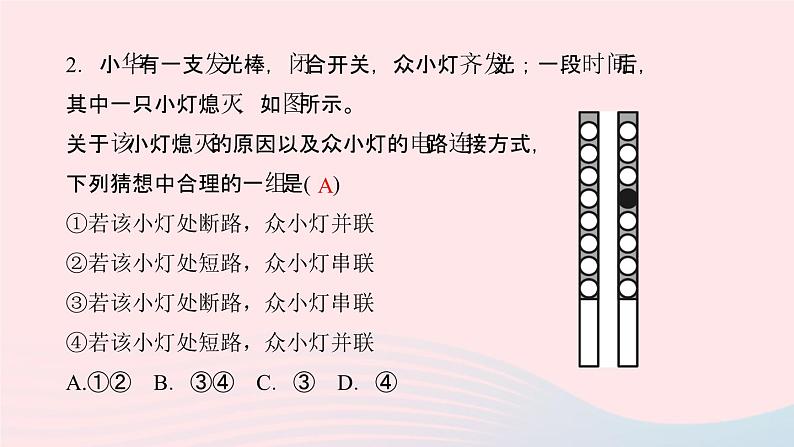

2．小华有一支发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是( )①若该小灯处断路，众小灯并联②若该小灯处短路，众小灯串联③若该小灯处断路，众小灯串联④若该小灯处短路，众小灯并联A.①② B．③④ C．③ D．④

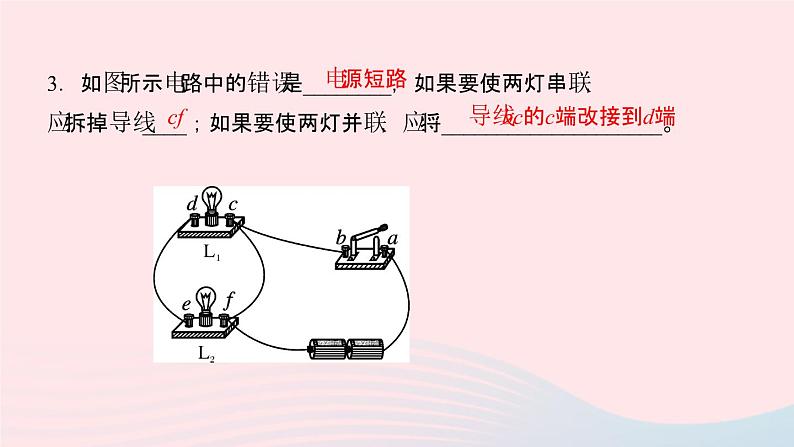

3．如图所示电路中的错误是________，如果要使两灯串联，应拆掉导线____；如果要使两灯并联，应将____________________。
导线bc的c端改接到d端

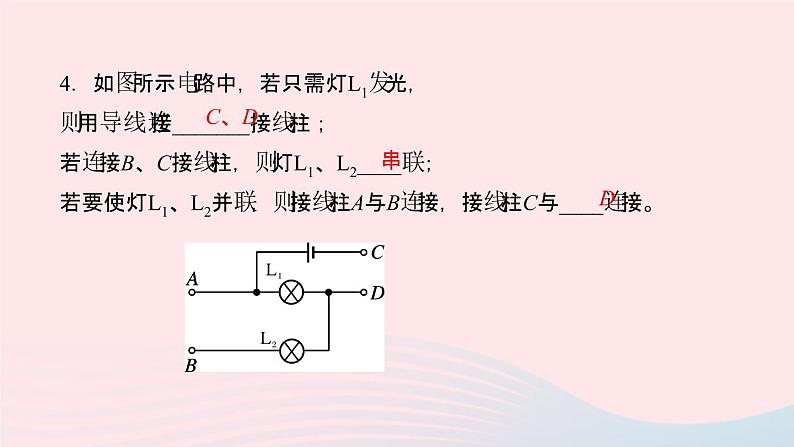

4．如图所示电路中，若只需灯L1发光，则用导线连接_______接线柱；若连接B、C接线柱，则灯L1、L2____联；若要使灯L1、L2并联，则接线柱A与B连接，接线柱C与____连接。

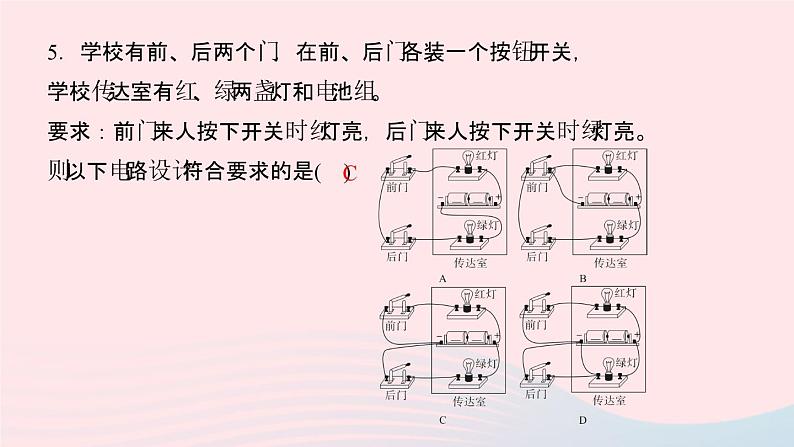

5．学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。则以下电路设计符合要求的是( )

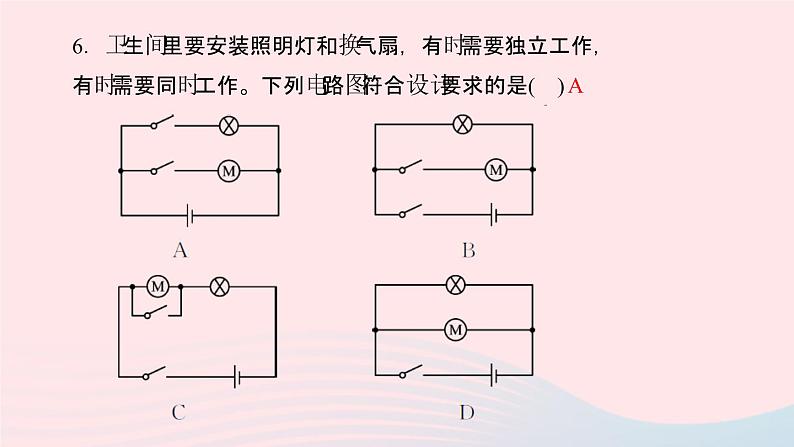

6．卫生间里要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合设计要求的是( )
7．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就可以进入保密室。下列电路中符合上述要求的是( )
8．如图所示新型落地扇有一个电源开关S1，闭合S1，电动机正常工作。其内部还有一个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，下列电路图中符合这一功能的是　( )
9．轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作。S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系上安全带。系上安全带后(即将安全带的插头插入联结插座内)，安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭。下图中的电路设计符合要求的是( )
10．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关，当乘客按下任意按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车，请设计出符合上述要求的电路图。
11．设计一个自动防盗报警电路(器材如图所示)。要求：晚间房门被人打开，细导线AB被扯断时，电铃发声自动报警，否则只有灯亮。
12．如图所示，两间独立病房里各装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1，L1灯亮；另一病人按下S2，L2灯亮。请用笔画线代替电线，连好电路。
13．在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图甲所示。当CD方向绿灯L2亮时，AB方向红灯L3同时亮；当CD方向红灯L1亮时，AB方向绿灯L4同时亮。请同学按上述要求在图乙中的虚线框内画出L1、L2、L3、L4连接图，完成一个“红绿灯”的模拟电路。(图乙中S是一个单刀双掷开关，注意图中必须标注灯的代号L1、L2、L3、L4)
