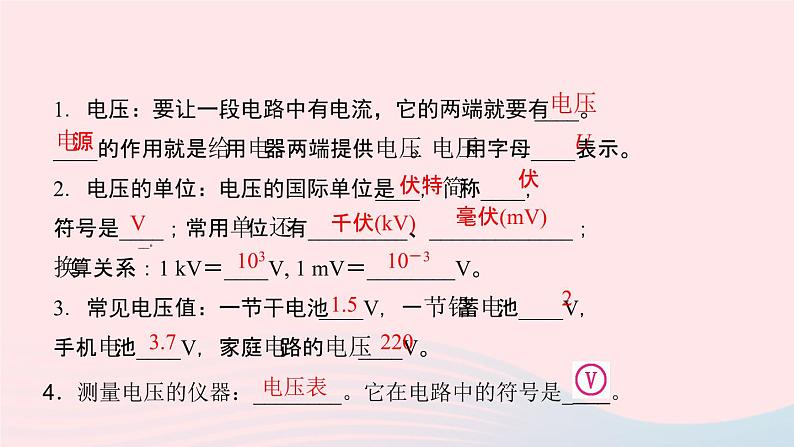

1．电压：要让一段电路中有电流，它的两端就要有____。____的作用就是给用电器两端提供电压。电压用字母____表示。2．电压的单位：电压的国际单位是____，简称____，符号是____；常用单位还有_________、_____________；换算关系：1 kV＝____V, 1 mV＝________V。3．常见电压值：一节干电池____V，一节铅蓄电池____V，手机电池____V，家庭电路的电压____V。
4．测量电压的仪器：________。它在电路中的符号是____。

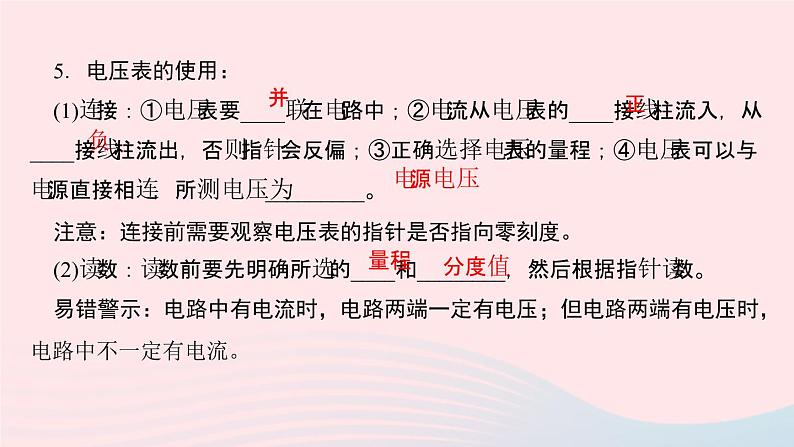

5．电压表的使用：(1)连接：①电压表要____联在电路中；②电流从电压表的____接线柱流入，从____接线柱流出，否则指针会反偏；③正确选择电压表的量程；④电压表可以与电源直接相连，所测电压为_________。注意：连接前需要观察电压表的指针是否指向零刻度。(2)读数：读数前要先明确所选的____和________，然后根据指针读数。易错警示：电路中有电流时，电路两端一定有电压；但电路两端有电压时，电路中不一定有电流。

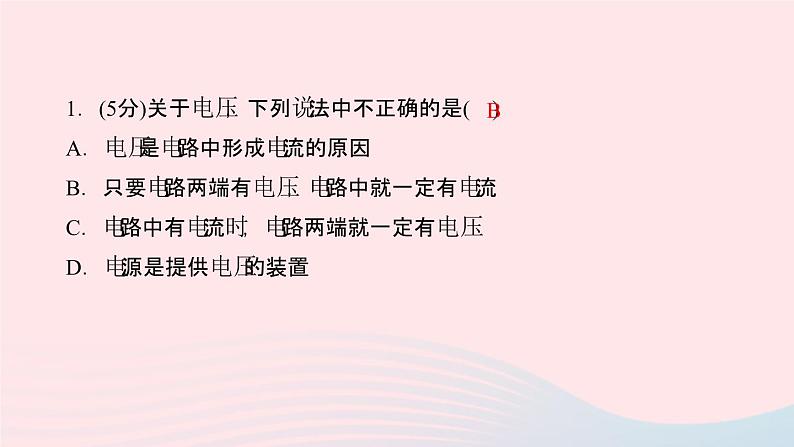

1．(5分)关于电压，下列说法中不正确的是( )A．电压是电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置

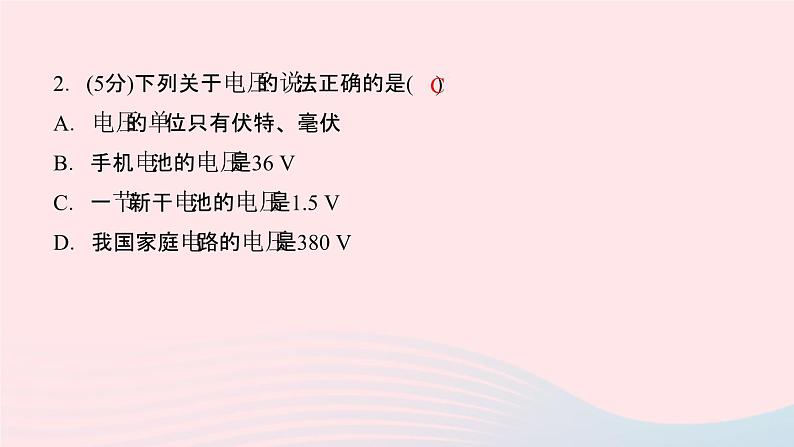

2．(5分)下列关于电压的说法正确的是( )A．电压的单位只有伏特、毫伏B．手机电池的电压是36 VC．一节新干电池的电压是1.5 VD．我国家庭电路的电压是380 V

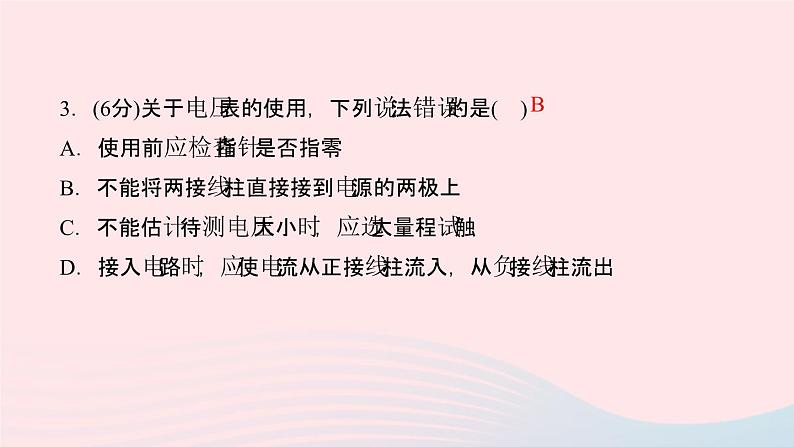

3．(6分)关于电压表的使用，下列说法错误的是( )A．使用前应检查指针是否指零B．不能将两接线柱直接接到电源的两极上C．不能估计待测电压大小时，应选大量程试触D．接入电路时，应使电流从正接线柱流入，从负接线柱流出
4．(6分)下列电表连接正确的电路图是( )
5．(18分)如图所示，当电压表使用“－”“3”两个接线柱时，电压表的最大测量值是____，分度值是____，此时电压表的示数是____；当电压表使用“－”“15”两个接线柱时，电压表的最大测量值是____，分度值是____，此时电压表的示数是____。
6．在如图所示的电路中，电压表测量的是( )A．灯L1两端的电压　　　B．灯L2两端的电压C．电源两端的电压 D．开关S两端的电压
7．(2019·桂林期末)如图所示的电路中接入的是电压表，下列说法中正确的是( )A．闭合开关时，电压表将可能烧坏B．闭合开关时，电压表的指针将反偏C．闭合开关时，电压表能正常测出电源电压D．若将开关换成一个小灯泡，则电压表示数为零
8．如图所示电路中，电源电压不变，开关S从闭合到断开时，电压表( )A.示数为0B．有示数，测量的是电源电压C．有示数，测量的是灯两端的电压D．示数变大，无法测量
9．如图所示的电路，能正确测出灯L1两端电压的是( )
10．灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示，再测L2两端的电压时，只将电压表接A的一端改接在C处，这种接法_______(填“正确”或“不正确”)，理由是________________________________。
电压表的正、负接线柱接反了
11．如图所示，要使L1和L2串联，应闭合开关____，电压表测的是____两端的电压；要使L1和L2并联，应闭合开关_________，电流表测的是_________，电压表测的是________________两端的电压。
12．在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接。
13．(核心素养)探究水果电池电压。【装置】　小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图甲所示。小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。【猜想】　他们分别连通相同的音乐芯片，小华的芯片比小明的芯片声音要响一些。由此他们作出如下猜想：猜想一：水果电池电压可能与水果的大小有关；猜想二：水果电池电压可能与电极的材料有关。
【数据与结论】(1)为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表所示。还未切去部分柠檬时，电压表示数如图乙所示，请将电压值填入下表的空格中。 分析表中数据，说明猜想一是____(填“正确”或“错误”)的。
(2)为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入某一柠檬，并保持_____________和__________相同，分别测出电压，如下表所示：分析表中数据，得到的结论是_________________________________。
水果电池的电压与电极材料有关
