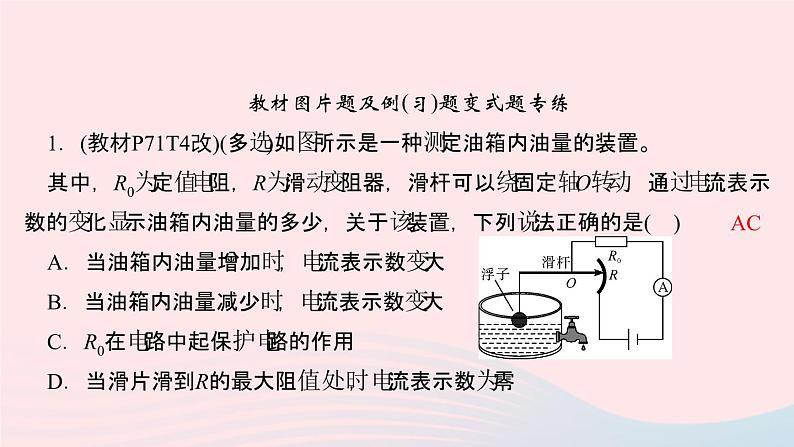

教材图片题及例(习)题变式题专练1．(教材P71T4改)(多选)如图所示是一种测定油箱内油量的装置。其中，R0为定值电阻，R为滑动变阻器，滑杆可以绕固定轴O转动，通过电流表示数的变化显示油箱内油量的多少，关于该装置，下列说法正确的是( )A．当油箱内油量增加时，电流表示数变大B．当油箱内油量减少时，电流表示数变大C．R0在电路中起保护电路的作用D．当滑片滑到R的最大阻值处时，电流表示数为零

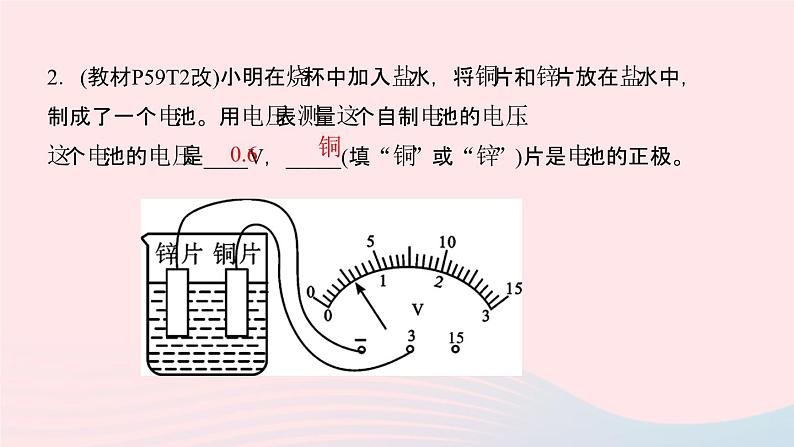

2．(教材P59T2改)小明在烧杯中加入盐水，将铜片和锌片放在盐水中，制成了一个电池。用电压表测量这个自制电池的电压，这个电池的电压是____V，_____(填“铜”或“锌”)片是电池的正极。

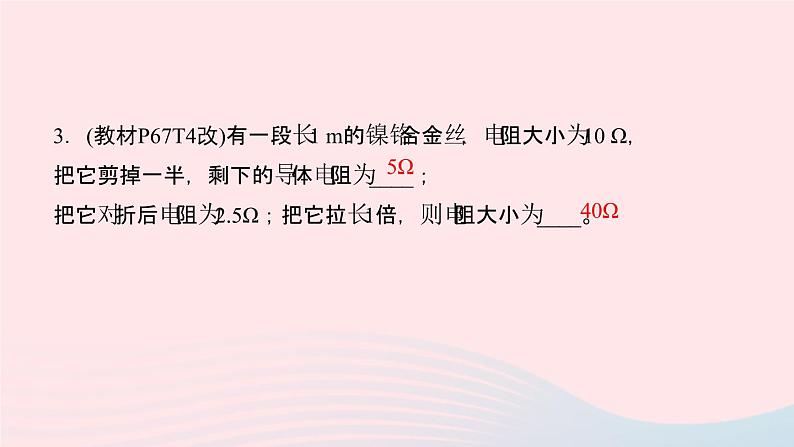

3．(教材P67T4改)有一段长1 m的镍铬合金丝，电阻大小为10 Ω，把它剪掉一半，剩下的导体电阻为____；把它对折后电阻为2.5Ω；把它拉长1倍，则电阻大小为____。

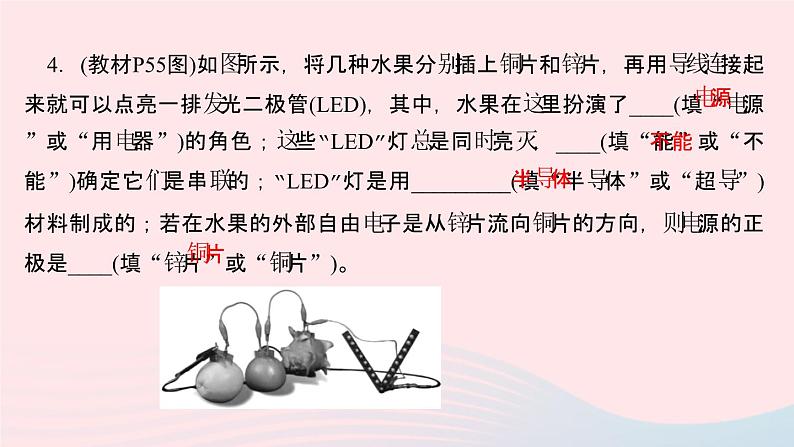

4．(教材P55图)如图所示，将几种水果分别插上铜片和锌片，再用导线连接起来就可以点亮一排发光二极管(LED)，其中，水果在这里扮演了____(填“电源”或“用电器”)的角色；这些“LED”灯总是同时亮灭，____(填“能”或“不能”)确定它们是串联的；“LED”灯是用_________(填“半导体”或“超导”)材料制成的；若在水果的外部自由电子是从锌片流向铜片的方向，则电源的正极是____(填“锌片”或“铜片”)。

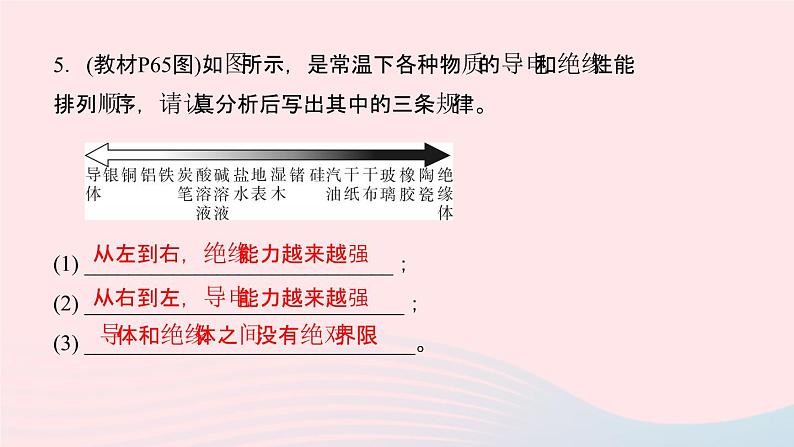

5．(教材P65图)如图所示，是常温下各种物质的导电和绝缘性能排列顺序，请认真分析后写出其中的三条规律。(1) ____________________________；(2) _____________________________；(3) ______________________________。
从左到右，绝缘能力越来越强
从右到左，导电能力越来越强
导体和绝缘体之间没有绝对界限

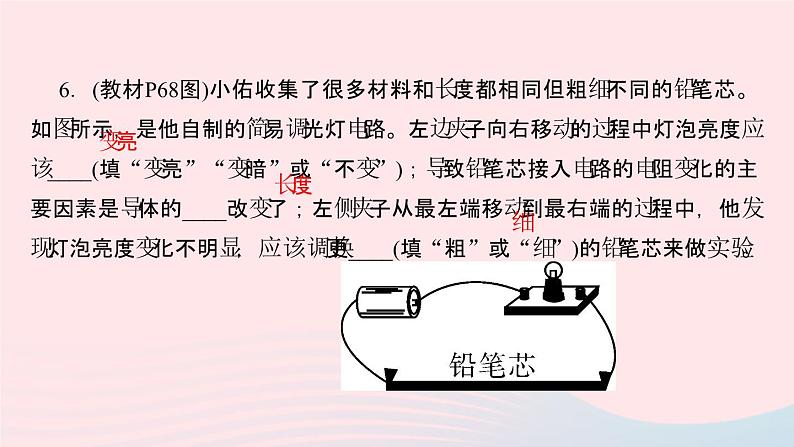

6．(教材P68图)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是他自制的简易调光灯电路。左边夹子向右移动的过程中灯泡亮度应该____(填“变亮”“变暗”或“不变”)；导致铅笔芯接入电路的电阻变化的主要因素是导体的____改变了；左侧夹子从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，应该调换更____(填“粗”或“细”)的铅笔芯来做实验。

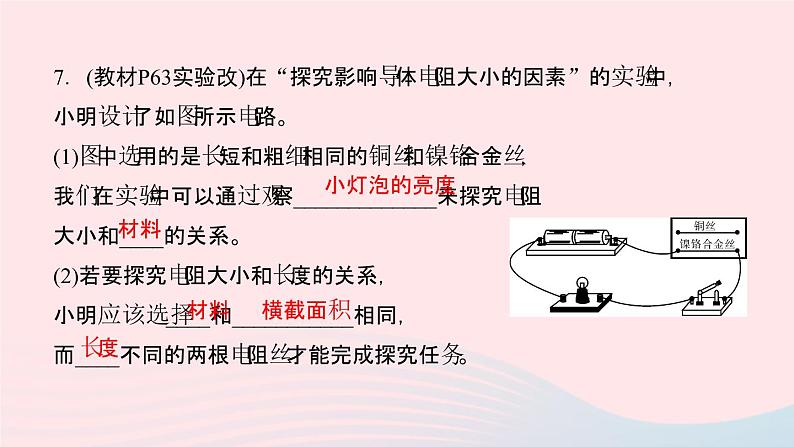

7．(教材P63实验改)在“探究影响导体电阻大小的因素”的实验中，小明设计了如图所示电路。(1)图中选用的是长短和粗细相同的铜丝和镍铬合金丝，我们在实验中可以通过观察_____________来探究电阻大小和____的关系。(2)若要探究电阻大小和长度的关系，小明应该选择____和___________相同，而____不同的两根电阻丝才能完成探究任务。
(3)另有甲、乙两名同学对小明设计的电路进行了如下改进：甲把灯泡换成电流表；乙在原来电路中串联接入电流表。你认为____同学的改进更好一些，理由是___________________________________________。
灯泡在电路中可分担部分电压，保护电流表
8．(教材P60实验改)在探究“串联电路电压的规律”实验中：(1)按如图所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有将____________。(2)实验中最好选择规格 ________(填“相同”或“不相同”)的小灯泡。(3)小明实验时为了节省时间，让电压表所接的A接点不动，只断开B接点，并改接到C接点上。小明用上面的方法 ____(填“能”或“不能”)测出电源两端的电压。
(4)实验结束后，有两组同学在实验过程中遇到了问题，请你帮忙找出故障的原因：①闭合开关，发现电压表示数为零，L1不发光、L2发光，则故障可能是_______________________；②闭合开关，发现电压表有示数，L1和L2都不发光，则故障可能是_______________________。
电压表短路(或灯泡L1短路)
重难点及中考热点题型题组训练　　　　　　　　　　　　　　　　　热点一　电表连接及电压的测量1．(2019·邵阳)如图所示，要使L1与L2串联，在“○”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是( )A.a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表
2．(2019·孝感)如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是( )A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1、S3时，R1和R2串联D断开S1，闭合S2、S3时，R2被短路
3．(2019·凉山州)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是( )A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路
4．(2019·吉林)有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是( )A．U甲＝U乙 B．U甲＜U乙C．U甲＞U乙 D．无法判断5．(2019·自贡)如图a所示电路，当闭合开关S后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为( )A．8 V　2 V B．10 V　2 VC．2 V　8 V D．2 V　10 V
6．(2019·苏州)如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为 ___(填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为____V。
7．(2019·海南)我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0。此现象中石墨烯是( )A．绝缘体 B．导体C．半导体 D．超导体
8．如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是( )A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D
